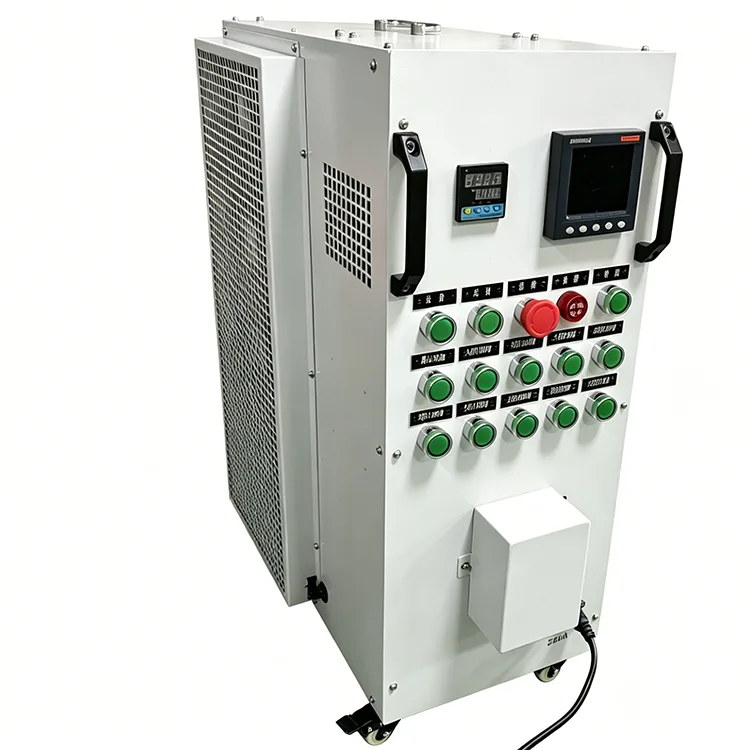

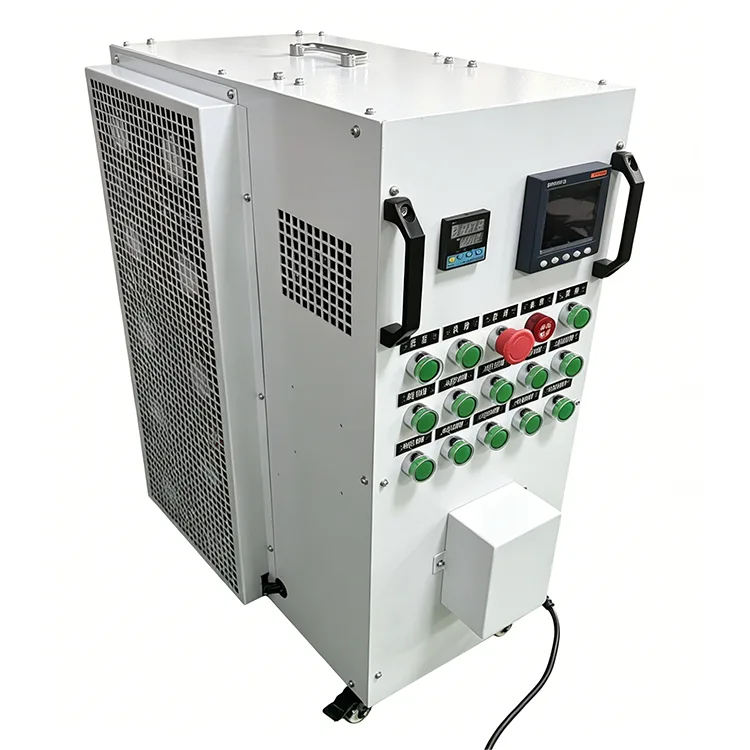

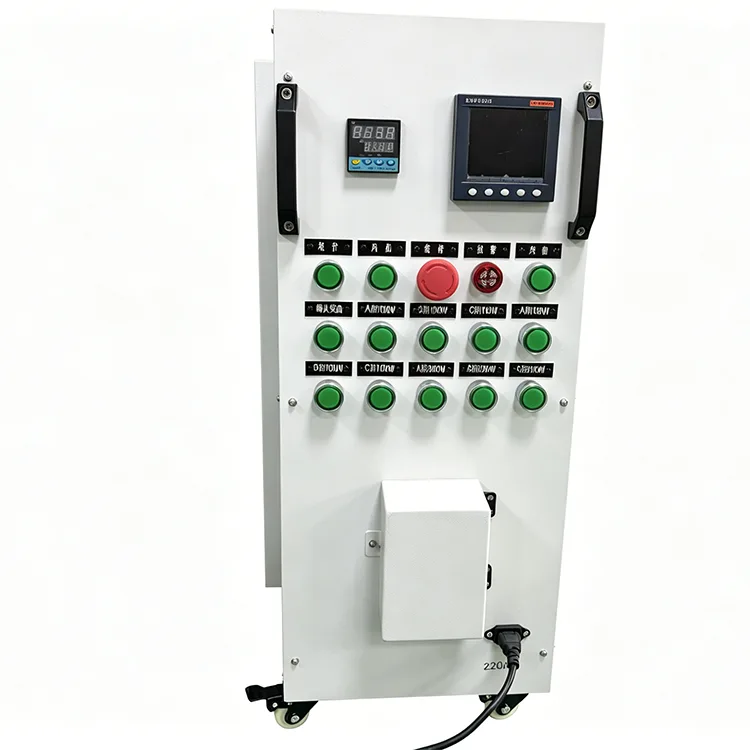

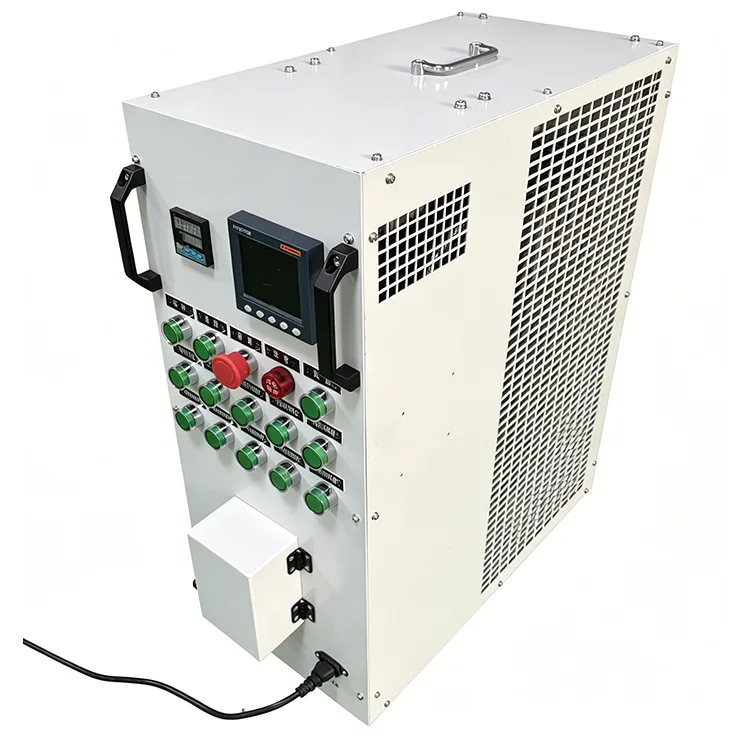

بنك تحميل 120 كيلو واط - 200 فولت تيار متردد

3. المواد المكونة الأساسية ومقدمة العملية

3.1 وحدة مقاومة الحمل

1. اعتماد سلك مقاومة سبائك Fe-Cr-Al مع مقاومة درجات الحرارة العالية، ومقاومة الأكسدة والاستقرار الحراري الممتاز

2. حتى توليد الحرارة، لا يوجد تشوه أو شيخوخة تحت التشغيل الكامل طويل الأمد، انجراف مقاومة صغير

3. مُحسّن لظروف العمل ذات التردد المتوسط ​​400 هرتز، وفقدان تفاعل منخفض وخصائص مقاومة نقية مستقرة

3.2 نظام مروحة التبريد

1. تم تجهيز بنك تحميل التيار المتردد المحمول بقدرة 120 كيلو وات 200 فولت بمراوح تدفق محورية خاصة منخفضة الضوضاء وقوة عالية ومقاومة للتآكل وعمر خدمة طويل

2. حجم هواء كبير وضغط هواء كبير لتبديد الحرارة بسرعة من وحدات الحمل

3. أجهزة استشعار درجة الحرارة الميكانيكية المتعددة مثبتة في منطقة التحميل ومخرج الهواء؛ سفك الحمل التلقائي والتنبيه مرة واحدة على درجة الحرارة

4. منطق قفل المروحة: لا يمكن تشغيل التحميل إلا بعد تشغيل المروحة بشكل طبيعي لتجنب الإرهاق الناتج عن ارتفاع درجة الحرارة

3.3 الأجزاء الأساسية للتحكم الكهربائي والحصول على البيانات

1. الموصل: سلسلة Schneider LC1D، مضاد للاستئصال وعمل موثوق به

2. أجزاء التحكم في الجهد المنخفض: قواطع دوائر شينت / شنايدر، وأزرار الدفع، وأضواء المؤشر

3. الحصول على البيانات: جهاز قياس Qingzhi متعدد الوظائف لجمع دقيق في الوقت الحقيقي للجهد والتيار والطاقة والتردد

4. الأجزاء الموصلة: قضيب توصيل نحاسي نقي، توليد حرارة منخفضة ومقاومة ممتازة للأكسدة

4. تعليمات التشغيل القياسية

4.1 التفتيش قبل التشغيل

1. الموضع: يوضع على أرض داخلية مسطحة؛ احتفظ بمساحة تهوية تبلغ ≥30 سم على مدخل/مخرج الهواء الجانبي؛ لا تسد مجاري الهواء

2. فحص المظهر: لا يوجد ضرر في الخزانة؛ عجلات مقفلة بقوة. مقبس الطيران سليمة وضيقة

3. فحص الدائرة: لا يوجد تقادم في الأسلاك الداخلية؛ محطات مثبتة بشكل جيد. العداد والمؤشرات بحالة جيدة

4. فحص البيئة: الابتعاد عن المواد القابلة للاشتعال والتداخل الكهرومغناطيسي القوي؛ إزالة الرطوبة في بيئة الرطوبة العالية مقدما

4.2 إجراءات التوصيل والتشغيل

1. تحميل الأسلاك: قم بالتوصيل بالمولد/مصدر الطاقة باستخدام قابس طيران مخصص؛ لا يُسمح بالتوصيل الساخن

2. تشغيل طاقة التحكم 220 فولت/50 هرتز؛ يدخل الجهاز في وضع الفحص الذاتي والاستعداد مع إضاءة اللوحة

3. تأكد من عدم وجود إنذار خطأ وأعد ضبط زر التوقف في حالات الطوارئ إلى الوضع الطبيعي

4.3 عملية اختبار الحمل

1. زيادة الحمل خطوة بخطوة عبر المقبض المحلي: 0 → 25% → 50% → 75% → 100%؛ لا تقم بالتبديل مباشرة إلى التحميل الكامل في وقت واحد

2. دعم زيادة وانخفاض الحمل المفاجئ لمحاكاة سيناريوهات تأثير الطاقة الفعلية

3. راقب الجهد الكهربي والتيار والتردد والطاقة على اللوحة في الوقت الفعلي وتحقق من صوت تشغيل المروحة

4.4 إجراءات الإغلاق والإكمال

1. تقليل التحميل خطوة بخطوة إلى الصفر؛ حافظ على تشغيل المروحة لمدة 3 إلى 5 دقائق لتبديد الحرارة

2. قم بقطع طاقة التحكم بعد التبريد الكامل، ثم افصل قابس الطيران

3. تنظيف الغبار والرطوبة على سطح الخزانة، وقفل العجلات وتخزينها بشكل صحيح

5. دليل الصيانة اليومية بالدورة

5.1 الصيانة الفورية بعد كل استخدام

1. تنظيف الغبار والحطام على سطح الخزانة ومدخل/مخرج الهواء الجانبي للحفاظ على مجرى الهواء دون عائق

2. التحقق من إدخال واستخراج قابس الطيران؛ تأكد من عدم وجود ارتفاع درجة الحرارة أو الأكسدة على المحطات الطرفية

3. افحص تشغيل المروحة بحثًا عن ضوضاء غير طبيعية أو توقف الدوران؛ إعادة تعيين زر التوقف في حالات الطوارئ

4. امسح الرطوبة الموجودة على الخزانة، وقم بتغطية الواجهة بغطاء الغبار وتنظيم المستندات الداعمة

5.2 الصيانة الدورية الشهرية

1. قم بتنظيف الغبار الموجود على شفرات المروحة ووحدات التحميل تمامًا

2. افحص موصلات وقواطع الدائرة الكهربائية من شنايدر للتأكد من عدم وجود تلامس أو اسوداد

3. قم بربط قضبان التوصيل النحاسية الداخلية وأطراف الأسلاك لمنع الارتخاء الناتج عن الاهتزاز طويل المدى

4. معايرة دقة القياس من خلال مقارنتها بالأداة القياسية؛ قم بالمعايرة فورًا إذا تجاوز الانحراف المعيار

5.3 الصيانة المهنية ربع السنوية / السنوية

1. افحص مقاومة العزل الشاملة باستخدام مقياس الضخامة عند انقطاع التيار الكهربائي، والتزم بمعايير العزل من الفئة F

2. اختبر جميع وظائف الحماية بما في ذلك درجة الحرارة الزائدة، والجهد الزائد، وقفل المروحة، وإيقاف الطوارئ واحدًا تلو الآخر

3. افحص سلك المقاومة بحثًا عن التشوه أو الشيخوخة أو تغير اللون الجزئي

4. تشغيل اختبار مستمر بالحمل الكامل لمدة ساعة واحدة، وتسجيل المعلمات ودرجة الحرارة وحالة الإنذار، والاحتفاظ بملفات الاختبار

5. قم بتشحيم العجلات السفلية لضمان سلاسة الحركة

5.4 صيانة التخزين على المدى الطويل

1. قم بالتخزين في مستودع جاف وجيد التهوية ومظلل مع درجة حرارة محيطة تتراوح بين 0 درجة مئوية إلى 40 درجة مئوية

2. قم بتشغيل المروحة كل 3 أشهر لمدة 30 دقيقة لتشغيل المروحة والتحميل لتبديد الرطوبة الداخلية

3. تثبيت أغطية الغبار على مقبس الطيران والواجهات؛ حافظ على الخزانة مقاومة للرطوبة ومقاومة للصدأ

4. لا تضع أشياء ثقيلة في الأعلى لتجنب تشوه الخزانة وإزاحة المكونات الداخلية

6. التحليل الكامل لوظائف حماية السلامة

1. الحماية من الجهد الزائد: قم بتفريغ التحميل تلقائيًا وإطلاق الإنذار عندما يتجاوز جهد الإدخال عتبة الأمان، مما يحمي كلاً من مصدر الطاقة الذي تم اختباره وبنك تحميل التيار المتردد المحمول بقدرة 120 كيلو وات 200 فولت

2. الحماية من درجة الحرارة الزائدة: تقوم أجهزة استشعار درجة الحرارة متعددة النقاط بمراقبة درجة حرارة وحدة الحمل في الوقت الفعلي؛ سفك الحمل التلقائي لمنع احتراق المقاومة

3. الحماية عند التوقف في حالات الطوارئ: التفريغ القسري اليدوي بنقرة واحدة؛ تم تعطيل وظيفة التحميل تحت قفل التوقف في حالات الطوارئ؛ تظل طاقة المروحة قيد التشغيل لتبديد الحرارة بشكل مستمر

4. حماية قفل المروحة: يتم قفل دائرة التحميل في حالة فشل تشغيل المروحة أو توقفها بشكل غير طبيعي، مما يؤدي إلى تجنب تلف درجة الحرارة العالية دون تبريد

5. الحماية من التحميل الزائد التكيفي: يتجنب تصميم ترس الخطوة تأثير التحميل الزائد الفوري، ويتكيف مع ظروف تقلب جهد مصدر الطاقة المختلفة بتردد 400 هرتز

7. الأسئلة المتداولة

1. هل يتم تشغيله بشكل طبيعي ولكن لا يمكن التحميل؟

تحقق من ثلاث نقاط:

① لم يتم تشغيل المروحة، وظيفة التحميل تقفل المروحة؛

② عدم إعادة ضبط زر التوقف في حالات الطوارئ؛

③ ضعف اتصال قابس الطيران أو جهد التحكم غير الكافي.

2. إنذار متكرر لدرجة الحرارة الزائدة أثناء التشغيل؟

① مدخل/مخرج الهواء الجانبي مسدود أو مغبر؛

② درجة الحرارة المحيطة أعلى من +55 درجة مئوية في مساحة مغلقة ذات درجة حرارة عالية؛

③ تقادم المروحة بسرعة غير كافية؛

④ التشغيل المستمر بالحمل الكامل على المدى الطويل دون راحة.

3. انحراف كبير في قياس الجهد والطاقة؟

① اتصال ضعيف بالأسلاك مع مقاومة اتصال كبيرة؛

② تقلب المعلمة الناتج عن التبديل السريع للحمل؛

③ جهاز القياس خارج المعايرة لفترة طويلة. إعادة الاتصال وإعادة المعايرة؛ اتصل بالشركة المصنعة لفحص وحدة الاستحواذ إذا بقي الخطأ.

4. هل تدعم الاتصال المتوازي لتوسيع السعة؟

نعم، يتم دعم الاتصال المتوازي 1+N بشكل كامل لاختبار المولدات عالية الطاقة. حافظ على نفس الجهد والتردد وضبط التروس المتزامن لتشغيل الحمل المشترك المستقر.

5. مناسب للاستخدام طويل الأمد في بيئة الرطوبة العالية والضباب الملحي الساحلي؟

 يمكن للوحدة أن تتحمل أكثر من 95% من الرطوبة النسبية في الأصل؛ IP20 مناسب لغرف الآلات الساحلية الداخلية. قم بتنظيف غبار الضباب الملحي شهريًا وإجراء اختبار العزل المنتظم لإطالة عمر الخدمة بشكل كبير.

6. فقط لاختبار معدات 400 هرتز؟

 مصمم بشكل أساسي للتردد المتوسط ​​400 هرتز، وهو متوافق أيضًا مع معدات تردد الطاقة 50 هرتز لاختبار الحمل المقاوم مع وظائف العرض والحماية الصالحة.

7. هل يمكن استخدام بنك تحميل التيار المتردد المحمول بقدرة 120 كيلو وات 200 فولت في الهواء الطلق المعرض للعناصر؟

غير مستحسن. هذا طراز IP20 داخلي بدون تصميم مقاوم للمطر ومقاوم لأشعة الشمس والغبار في الهواء الطلق؛ يؤدي الاستخدام الخارجي بسهولة إلى تكثيف الماء وتلف كهربائي داخلي.

8. كيفية إعادة التعيين بعد إنذار الخطأ؟

قم بتفريغ الحمولة إلى الصفر أولاً، وقطع طاقة التحكم، واستكشاف أخطاء درجة الحرارة/الجهد/المروحة وإصلاحها؛ أعد تشغيل الطاقة بعد القضاء على المخاطر المخفية، وسيتم إعادة ضبط منطق الحماية تلقائيًا.

8. حالات التطبيق الحقيقية ومراجعات العملاء

الحالة 1: الشركة المصنعة للطاقة العسكرية ذات التردد المتوسط

1. الطلب: اختبار التحميل الكامل في المصنع والحمل المفاجئ لمجموعات المولدات العسكرية بتردد 400 هرتز، بما يتوافق مع قبول المعايير العسكرية GJB.

2. تأثير التطبيق: تحميل خطوة 120 كيلو وات دقيق مع خطأ فعلي ثابت في حدود ±2%؛ تعمل الحماية بأربعة أضعاف على تجنب حدوث ماس كهربائى وتلف درجة الحرارة الزائدة للنموذج الأولي؛ جهاز قياس مدمج يلغي معدات الاختبار الخارجية.

3. تحسين الكفاءة: استبدال معدات التحميل المقسمة القديمة؛ عملية شخص واحد متاحة؛ زادت قدرة الفحص اليومي بنسبة 45%، ولم يحدث أي عطل في الأجهزة خلال ثلاث سنوات.

4. مراجعة العملاء: حجم صغير مزود بعجلات لتوفير حركة مرنة لورشة العمل، ومعلمات دقيقة وحماية كاملة، يلبي تمامًا متطلبات قبول المصنع العسكري مع صيانة يومية بسيطة.

الحالة 2: شركة التشغيل والصيانة الكهربائية البحرية الساحلية

1. الطلب: الفحص السنوي واختبار سعة الحمولة لمجموعات مولدات الديزل البحرية ثلاثية الطور بقدرة 200 فولت في ظل الرطوبة العالية والضباب الملحي وبيئة الفرق الكبير في درجات الحرارة.

2. تأثير التطبيق: تكيف واسع لدرجة الحرارة من -20 درجة مئوية إلى +55 درجة مئوية، تشغيل مستمر ومستقر دون تكثيف أو تعثر في الرطوبة العالية؛ تبريد الهواء القسري مستقر مع عدم وجود رحلة في درجة الحرارة الزائدة بعد عملية التحميل الكامل لمدة 4 ساعات.

3. حل نقاط الألم: استبدل الحمل الضخم القديم بدقة منخفضة وسهولة في السخونة الزائدة؛ تضاعفت دقة القياس، وتم تقليل فشل الصيانة السنوية بنسبة 80%، ومقاومة أفضل لضباب الملح.

الحالة 3: مختبر الطاقة الأرضية للطيران

1. الطلب: اختبار البحث والتطوير لمصدر طاقة عاكس 400 هرتز في معاهد البحوث الجامعية، مما يتطلب تبديل الحمل بشكل متكرر وتسجيل البيانات الكهربائية.

2. تأثير التطبيق: التبديل السلس بين التروس، يدعم التغيير المفاجئ المتكرر للحمل لمحاكاة ظروف العمل الفعلية؛ تتميز مكونات التحكم الكهربائية من شنايدر بعمر تشغيلي وإيقاف عالي، ولا يمكن إزالة التلامس بعد مئات المفاتيح اليومية؛ توفر معلمات اللوحة في الوقت الفعلي تكلفة الحصول على البيانات الخارجية.

الحالة 4: مشروع قبول المولدات الاحتياطية في المنطقة الصناعية

1. الطلب: اختبار قبول الحمل في المصنع وفي الموقع لمصدر الطاقة الاحتياطية الصناعية بقدرة 200 فولت، مما يتطلب قابلية النقل والنشر السريع.

2. تأثير التطبيق: 45 كجم فقط مع عجلات دوارة لسهولة الحركة، لا يتطلب التركيب الاحترافي، التوصيل والتشغيل؛ يكتشف التحميل السلس للخطوات بفعالية انخفاض جهد المولد واستقرار التردد؛ يمكن تقديم بيانات الاختبار مباشرة للقبول.

9. المزايا الأساسية لبنك تحميل التيار المتردد المحمول بقدرة 120 كيلو وات 200 فولت

1. الامتثال الكامل للمعايير: متوافق مع المعايير الوطنية والعسكرية والصناعية، ومناسب لسيناريوهات البحث العسكرية والبحرية والطيران والصناعية والعلمية

2. تكوين العلامة التجارية من الدرجة الأولى: المكونات الأساسية من Schneider وChint وQingzhi وقضيب التوصيل النحاسي النقي وسلك المقاومة Fe-Cr-Al المتطور للحصول على متانة فائقة

3. تصميم خفيف الوزن ومحمول: هيكل بوزن 45 كجم مزود بعجلات عالمية، وسهولة الحركة لشخص واحد والنشر الداخلي في أي وقت

4. حماية السلامة الكاملة: الجهد الزائد، ودرجة الحرارة الزائدة، والتوقف في حالات الطوارئ، وقفل المروحة، وحماية أربعة أضعاف، والتنبيه التلقائي وفصل الأحمال لاختبار أكثر أمانًا

5. دقة عالية واستقرار: قياس كهربائي عالي المستوى ودقة تحميل، انجراف مقاومة صغير للتشغيل على المدى الطويل؛ بيانات الاختبار صالحة للقبول الرسمي

6. توسيع مرن: 5 تروس ثابتة قابلة للتعديل بالإضافة إلى دعم متوازي متعدد الوحدات، مما يلبي كلاً من الاختبار الدقيق منخفض الدقة والاختبار المشترك عالي الطاقة

7. تكلفة صيانة منخفضة: هيكل خزانة معياري بأجزاء عالمية قابلة للاستبدال؛ لا تتطلب الصيانة اليومية سوى تنظيف الغبار وتثبيت الأطراف وتوفير التكلفة وسهولة الصيانة

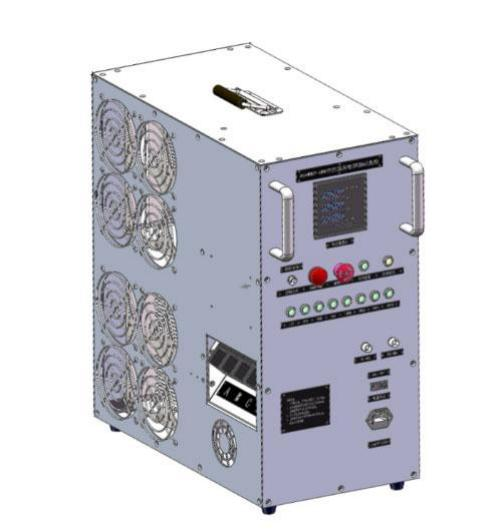

10. هيكل مجلس الوزراء
