المقاومة الخزفية عبارة عن مكون متعدد الاستخدامات يجمع بين غلاف أو قلب من السيراميك وعنصر مقاوم لتوفير إدارة حرارية استثنائية وعزل كهربائي ومتانة ميكانيكية. على عكس المقاومات الغشائية القياسية، تم تصميم المقاومات الخزفية للتعامل مع تبديد كبير للطاقة - يتراوح من بضعة واط إلى أكثر من 100 واط - مع الحفاظ على أداء مستقر في ظل درجات الحرارة المرتفعة والظروف القاسية. توفر المادة الخزفية (عادةً الألومينا أو الحجر الصخري) مثبطات اللهب (UL94V-0)، وقوة عازلة ممتازة، ومقاومة للصدمات الحرارية، مما يجعلها الخيار المفضل لإمدادات الطاقة، ومحركات المحركات، والأجهزة المنزلية، وتطبيقات التدفئة المتخصصة.
فيار اس تي الكهربائية، نقوم بتصنيع مجموعة كاملة من المقاومات الخزفية، بما في ذلك سلسلة SQM (العمودي/الشعاعي)، وSQP (الأفقي/المحوري)، وHR (عناصر التسخين الخزفية للمنتجات الاستهلاكية)، وسلسلة SQH (حامل التثبيت مع الخيوط). بفضل أكثر من 10 سنوات من الخبرة الهندسية والمرافق المعتمدة وفقًا لمعيار ISO 9001، نقدم مكونات تجمع بين الدقة والمتانة والفعالية من حيث التكلفة للتطبيقات الصناعية والسيارات والتطبيقات الاستهلاكية الصعبة.
· تصنيف الطاقة: تحديد الطاقة المستمرة أو المتقطعة التي يجب أن يتعامل معها المقاوم. تغطي سلسلة SQP وSQM لدينا 1 وات إلى 20 وات لتطبيقات ثنائي الفينيل متعدد الكلور؛ وتمتد سلسلة SQH إلى 50 وات لتركيب الهيكل؛ تتراوح سلسلة HR من 3 وات إلى 20 وات لتطبيقات التسخين ذات درجات الحرارة المنخفضة.
· قيمة المقاومة والتسامح: اختر من 0.1Ω إلى 100kΩ مع تفاوتات تبلغ ±1%، أو ±2%، أو ±5%، أو ±10%. تضمن التفاوتات الضيقة الدقة في دوائر الاستشعار الحالية وتقسيم الجهد والتحكم في درجة الحرارة.
·نمط التركيب:
SQP (محوري أفقي) - مثالي لتركيب PCB عبر الفتحات مع مظهر جانبي منخفض.
SQM (شعاعي عمودي) - يوفر مساحة اللوحة من خلال الوقوف في وضع مستقيم، وهو مثالي للتخطيطات الكثيفة.
SQH (حامل دعامة) - يجمع بين الخيوط وأقواس التثبيت لتركيب الهيكل بشكل آمن وتبديد الحرارة المحسن.
HR (عنصر التسخين الخزفي) - مصمم للدمج في المنتجات الاستهلاكية بأشكال مخصصة وتكوينات الرصاص.
·نوع التطبيق:
بالنسبة لتبديد الطاقة بشكل عام (المقاومات النازفة، والمصدات، والكبح)، اختر SQP، أو SQM، أو SQH.
للتدفئة ذات درجات الحرارة المنخفضة (ناشرات الروائح، سخانات الشمع، محارق الزيت)، اختر سلسلة HR.
·الظروف البيئية: خذ في الاعتبار نطاق درجة حرارة التشغيل (-55 درجة مئوية إلى +200 درجة مئوية لمقاومات الطاقة، و80 درجة مئوية إلى 165 درجة مئوية لعناصر التسخين)، ومقاومة الرطوبة، ومتطلبات مثبطات اللهب.
من خلال تقييم هذه المعلمات، يمكنك التأكد من أن المقاوم السيراميكي الخاص بك يوفر أداءً موثوقًا وطويل الأمد في التطبيق المقصود.

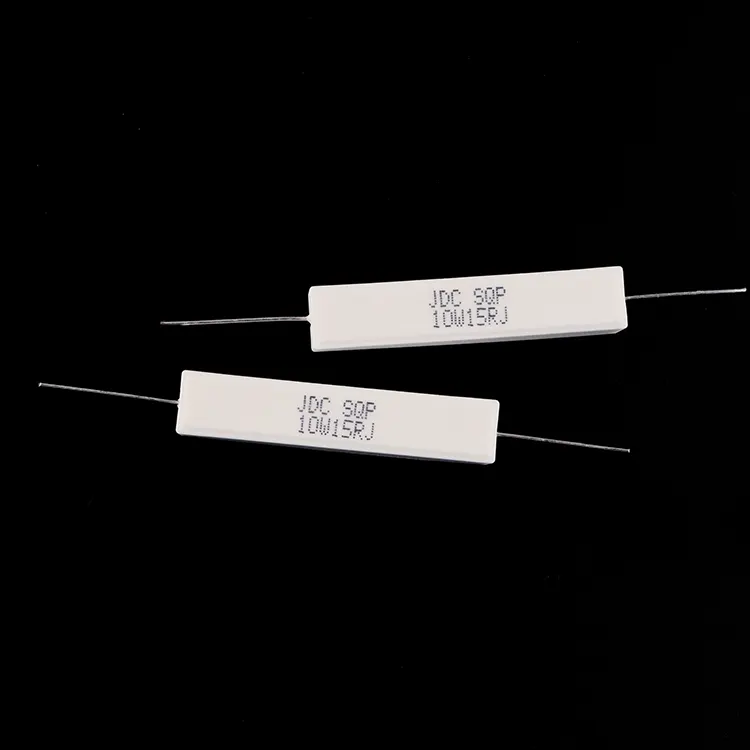

سلسلة SQP - المقاوم السيراميكي المحوري الأفقي
سلسلة SQP هي العمود الفقري لعائلة المقاومات لدينا. مع هيكل سيراميكي مستطيل وسلاسل محورية، يتم تركيبه أفقيًا على مركبات ثنائي الفينيل متعدد الكلور، مما يجعله مثاليًا لإمدادات الطاقة ومحركات المحركات والأجهزة المنزلية. تتراوح معدلات الطاقة من 1 وات إلى 20 وات، مع قيم مقاومة تتراوح من 0.1 أوم إلى 100 كيلو أوم. توفر سلسلة SQP قابلية لحام ممتازة، وضوضاء منخفضة، ومقاومة عزل عالية - مثالية لتطبيقات الطاقة للأغراض العامة حيث تكون الموثوقية أمرًا بالغ الأهمية.

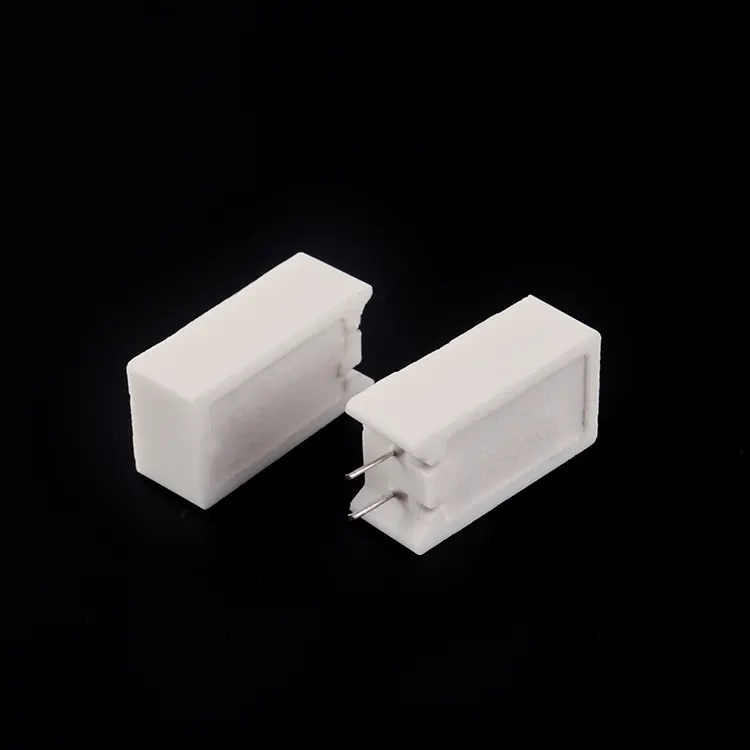

سلسلة SQM – مقاوم سيراميكي شعاعي عمودي
عندما تكون مساحة اللوحة مرتفعة، توفر سلسلة SQM حلاً رأسيًا موفرًا للمساحة. تسمح أسلاكها الشعاعية بالتركيب العمودي، مما يقلل من أثر ثنائي الفينيل متعدد الكلور بنسبة تصل إلى 50% مقارنة بنظيراتها المحورية. تتوفر سلسلة SQM بتصنيفات من 1 وات إلى 20 وات، وهي مثالية لإمدادات الطاقة المدمجة ومحركات LED وإلكترونيات السيارات. كما يعزز الاتجاه الرأسي الحمل الحراري الطبيعي، مما يساعد على تبديد الحرارة في التخطيطات الكثيفة.
سلسلة HR – عنصر التسخين الخزفي للمنتجات الاستهلاكية
سلسلة HR عبارة عن عنصر تسخين سيراميكي متخصص مصمم لتطبيقات درجات الحرارة المنخفضة مثل ناشرات الروائح العطرية وسخانات الزيوت العطرية ومذابات الشمع وسخانات القهوة. يعمل هذا المقاوم عند درجات حرارة سطحية تتراوح بين 80 درجة مئوية و165 درجة مئوية، ويطلق العطر بلطف دون حرق الزيوت أو الشمع. متوفرة بتصنيفات طاقة من 3 وات إلى 20 وات مع خيارات الجهد الكهربي بما في ذلك 120 فولت تيار متردد، و240 فولت تيار متردد، و12 فولت تيار مستمر، و5 فولت USB، وقد تم تصميم سلسلة HR من أجل السلامة وكفاءة الطاقة. يظل غلافه الخزفي باردًا عند اللمس عند دمجه بشكل صحيح، مما يجعله مثاليًا لمنتجات صحة المستهلك وعطور السيارات.

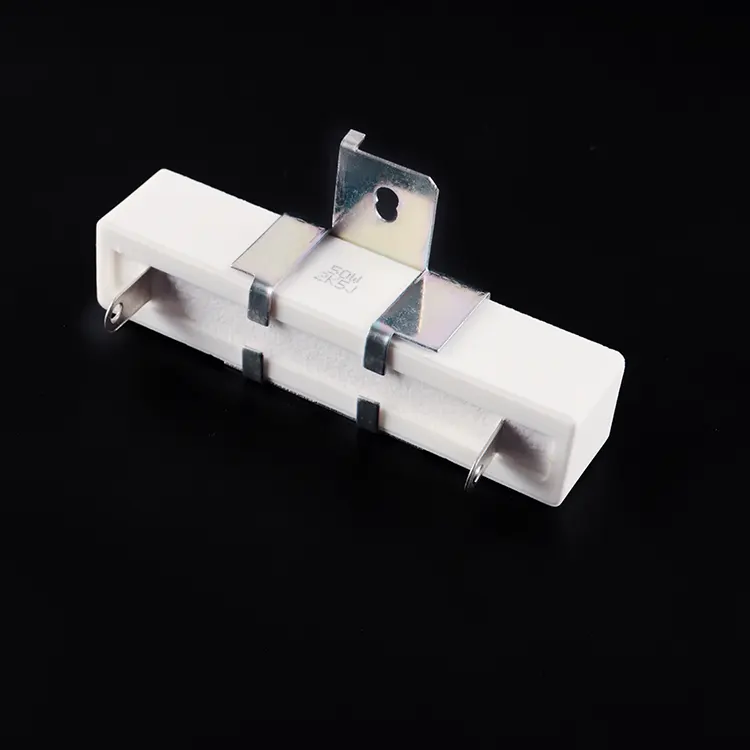

سلسلة SQH – مقاوم سيراميك مثبت على دعامة
تعمل سلسلة SQH على سد الفجوة بين المقاومات المثبتة على PCB والمقاومات المثبتة على الهيكل. فهو يجمع بين الهيكل الخزفي والأقواس المعدنية المدمجة والأسلاك المحورية، مما يسمح بالتثبيت الآمن للهيكل أو المبدد الحراري عبر البراغي. إن تصنيفات الطاقة من 10 وات إلى 50 وات تجعلها مثالية للتطبيقات التي تتطلب تبديدًا معتدلًا للطاقة ولكن قيود المساحة تمنع استخدام وحدات أكبر. يتم استخدام سلسلة SQH بشكل شائع في شواحن البطاريات، ومحركات الأقراص المؤازرة، ومعدات الاختبار الصناعية.
| منطقة التطبيق | خاص بنا | السلسلة الموصى بها |
| إمدادات الطاقة | مقاومات النازفة، دوائر الحجب، شبكات الشحن المسبق | سقب، متر مربع |
| محركات الأقراص والتحكم | مقاومات الكبح الديناميكية لمحركات VFD ومحركات المؤازرة | سق، سق |
| أجهزة منزلية | التحكم في سرعة المروحة، وقمع الطفرة | سقب، متر مربع |
| إلكترونيات السيارات | الاستشعار الحالي، محولات DC-DC | متر مربع، سق |
| الأتمتة الصناعية | مقاومات التحميل لأجهزة PLC والروبوتات | سق، سق |
| عافية المستهلك | ناشرات الروائح، سخانات الشمع، محارق الزيت | الموارد البشرية |
| عطر السيارات | ناشرات رائحة تعمل بجهد 12 فولت | الموارد البشرية (12 فولت تيار مستمر) |
| الاختبار والقياس | الأحمال الدقيقة، وتحويلات المعايرة | سقب، سق |
| الطاقة المتجددة | مقاومات التفريغ لمحولات الطاقة الشمسية | سق، سق |
س: ما هو الفرق بين المقاومات الخزفية من سلسلة SQP وSQM؟
ج: تحتوي سلسلة SQP على أسلاك محورية لتركيب ثنائي الفينيل متعدد الكلور الأفقي، مما يوفر مظهرًا منخفضًا. تحتوي سلسلة SQM على أسلاك شعاعية للتركيب الرأسي، مما يوفر مساحة اللوحة. كلاهما متوفر بقدرة 1 وات إلى 20 وات بخصائص كهربائية مماثلة؛ يعتمد الاختيار على قيود تخطيط ثنائي الفينيل متعدد الكلور لديك.
س: متى يجب علي استخدام مقاومة من سلسلة SQH بدلاً من المقاومة الخزفية القياسية؟
ج: تتميز سلسلة SQH بأقواس تثبيت مدمجة لتثبيت الهيكل بشكل آمن، مما يتيح نقلًا حراريًا أفضل واستقرارًا ميكانيكيًا. استخدمه عندما يتطلب تطبيقك تركيب الهيكل أو عندما تكون المقاومات المثبتة على PCB عرضة للاهتزاز.
س: ما هي سلسلة الموارد البشرية المستخدمة؟
ج: سلسلة HR عبارة عن عنصر تسخين سيراميكي مصمم للمنتجات الاستهلاكية ذات درجات الحرارة المنخفضة مثل ناشرات الروائح العطرية، وسخانات الزيوت العطرية، ومذابات الشمع، وسخانات القهوة. إنه يعمل في درجات حرارة سطحية آمنة (80 درجة مئوية - 165 درجة مئوية) ومتوفر بتكوينات جهد متعددة للسيارات العالمية والسيارات.
التطبيقات.
س: هل يمكن استخدام المقاومات الخزفية في البيئات الخارجية أو القاسية؟
ج: نعم. يمكن تزويد سلسلة SQH الخاصة بنا بطبقة مطابقة لمقاومة الرطوبة. بالنسبة لسلسلة HR، يوفر الغلاف الخزفي نفسه حماية بيئية جيدة للاستخدام الداخلي للمستهلك. تتوفر خيارات التغليف المخصصة للبيئات الصعبة.
س: ما هو العمر الافتراضي للمقاوم السيراميكي؟
ج: مع خفض القدرة المناسبة (التشغيل بأقل من الطاقة القصوى) والتبريد المناسب، يمكن لمقاومات الطاقة الخزفية أن تعمل لعقود من الزمن. تم تصميم عناصر التسخين من سلسلة HR لآلاف دورات التسخين في المنتجات الاستهلاكية.
لمعرفة المزيد حول عروضنا الخاصة بالمقاومات الخزفية، يرجى استكشاف فئات المنتجات التالية:
·سلسلة SQP (محورية أفقية) – مقاومات سيراميكية للأغراض العامة، من خلال الفتحات لإمدادات الطاقة والأجهزة المنزلية.
· سلسلة SQM (شعاعي عمودي) – مقاومات عمودية موفرة للمساحة لتصميمات PCB المدمجة.
· سلسلة HR (عنصر التسخين الخزفي) – عناصر تسخين منخفضة الحرارة لموزعات الروائح العطرية، وأجهزة تدفئة الشمع، ومنتجات الصحة الاستهلاكية.
· سلسلة SQH (حامل كتيفة) - مقاومات متوسطة الطاقة مزودة بأقواس تثبيت لتثبيت الهيكل بشكل آمن.
سواء كنت بحاجة إلى مقاوم سيراميكي قياسي لمصدر طاقة جديد، أو مساحة مربعة موفرة للمساحة لتصميم مضغوط، أو عنصر تسخين لمنتج استهلاكي، أو حل مصمم خصيصًا لتطبيق متخصص، فإن فريقنا جاهز لمساعدتك. اتصل بنا اليوم للحصول على عرض تفصيلي أو استشارة فنية أو جولة في المصنع.
