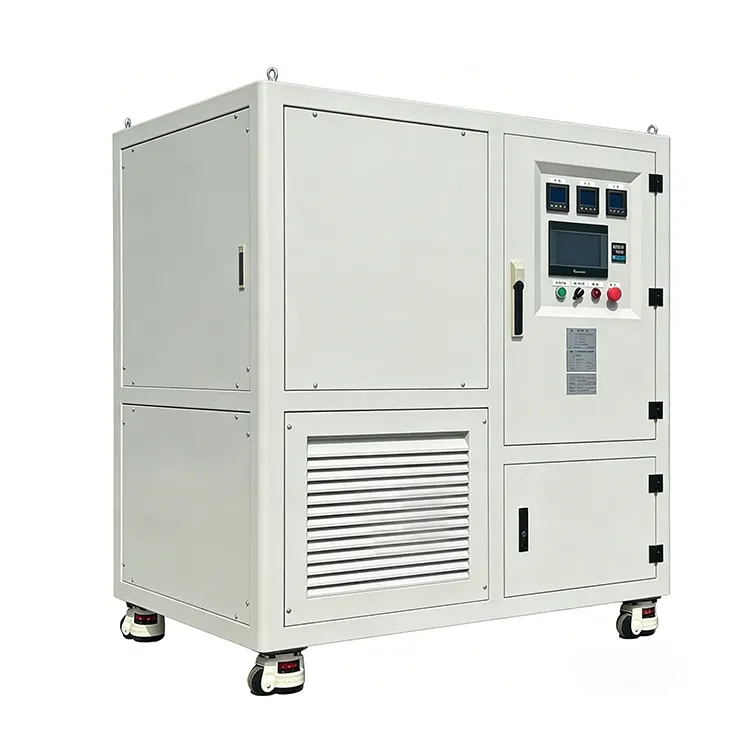

بنك تحميل RLC

تتميز الوحدة بواجهة محلية تعمل باللمس مع تسجيل البيانات في الوقت الفعلي وعرض منحنى، بالإضافة إلى جهاز التحكم عن بعد RS485/Modbus-RTU عبر برامج الكمبيوتر. نظرًا لوجوده في حاوية مدمجة ومتنقلة مزودة بتبريد هواء قسري وتشغيل ضوضاء أقل من أو يساوي 65 ديسيبل، فإنه يناسب بيئات المختبرات والتصنيع الداخلية.

أنواع التحميل

يمثل بنك التحميل RLC من RST Electric نقلة نوعية من اختبار الحمل المقاوم التقليدي فقط. مصمم للمهندسين والباحثين الذين يحتاجون إلى محاكاة الأحمال الكهربائية في العالم الحقيقي - مع استكمال مكونات الطاقة التفاعلية وعوامل الطاقة المختلفة - يدمج بنك التحميل RLC هذا ثلاثة أنواع مختلفة من الأحمال: المقاوم (R) لمحاكاة الطاقة النشطة النقية، والاستقرائي (L) لظروف عامل الطاقة المتأخرة، والسعة (C) لسيناريوهات عامل الطاقة الرائدة. من خلال الجمع بين هذه العناصر، يمكن لبنك التحميل RLC أن يكرر بدقة الخصائص الكهربائية للمحركات، وإمدادات الطاقة، وأنظمة UPS، والعاكسات المرتبطة بالشبكة، مما يتيح التحقق من الأداء الشامل في ظل ظروف تشغيل واقعية.

أوضاع التشغيل

دقة خطوة التحميل هي 0.1 كيلو واط رائدة في الصناعة للوضع المقاوم و0.1 كيلو فولت لوضع RLC، مما يتيح الضبط الدقيق لمعلمات الاختبار. يتم الحفاظ على دقة التحميل عند ±3%، مما يضمن نتائج اختبار موثوقة وقابلة للتكرار. تدعم الوحدة وضعي تشغيل متميزين: وضع تحميل R (مقاوم خالص) ووضع تحميل RLC (مجتمع مقاوم وحثي وسعوي)، يتم تحديده عبر واجهة شاشة اللمس البديهية. يمكن تعديل عامل الطاقة بشكل مستمر عبر النطاق من 0.65 إلى 1.0 (متأخر أو متقدم)، مما يوفر مرونة كاملة لاختبار الامتثال للمعايير.

التحكم في الوضع المزدوج

يعرض التشغيل المحلي عبر شاشة لمس عالية الدقة مقاس 7 بوصات الجهد الكهربي والتيار والطاقة والتردد وعامل الطاقة في الوقت الفعلي، إلى جانب منحنيات الاتجاه المباشر لكل معلمة. تم تضمين تسجيل البيانات وتصديرها، مما يسمح للمهندسين بالتقاط نتائج الاختبار لتحليلها. بالنسبة لتسلسلات الاختبار الآلي، يدعم بنك التحميل الاتصال عن بعد RS485/Modbus-RTU، مما يتيح التكامل مع البرامج المستندة إلى الكمبيوتر الشخصي للتحميل عن بعد، والحصول على البيانات، وإنشاء التقارير. باعتبارها شركة مصنعة موثوقة لبنك التحميل RLC في الصين، تجمع RST Electric ما يزيد عن 10 سنوات من الخبرة في اختبار الطاقة مع الهندسة الدقيقة لتقديم حلول تعمل على تسريع تطوير المنتج وضمان الامتثال للمعايير الدولية.

المواصفات الفنية

ميزات المنتج

محاكاة الحمل غير الخطي RLC – تدمج عناصر مقاومة واستقرائية وسعوية لمحاكاة الأحمال الحقيقية بدقة مع عامل طاقة قابل للتعديل من 0.65 إلى 1.0 (متخلف أو متقدم).

تحكم مستقل ثلاثي الطور - يمكن تحميل كل مرحلة على حدة، مما يتيح اختبار الحمل غير المتوازن للمحولات ثلاثية الطور، وأنظمة UPS، وإمدادات الطاقة.

دقة تحميل فائقة الدقة - تتيح الزيادات المتدرجة بمقدار 0.1 كيلو واط (مقاوم) و0.1 كيلو فولت (RLC) محاكاة دقيقة لتغيرات الحمل في العالم الحقيقي. تتوفر إصدارات عالية الدقة (الحد الأدنى للخطوة 0.001 كيلوفار) لاختبار مكافحة الجزيرة.

أوضاع التشغيل المزدوجة - قابلة للتبديل بين وضع المقاومة النقية (R) ووضع RLC المدمج لدعم متطلبات الاختبار المتنوعة.

قياس عالي الدقة - أداة متعددة الوظائف من الفئة 0.5 بدقة تحميل تبلغ ±3% تضمن نتائج اختبار موثوقة وقابلة للتكرار.

واجهة شاشة لمس بديهية - واجهة HMI مقاس 7 بوصات مع عرض المعلمات في الوقت الفعلي، ومنحنيات الاتجاه، وتسجيل البيانات، وإمكانيات التصدير - لا يلزم وجود جهاز كمبيوتر للاختبار الأساسي.

جاهز للأتمتة عن بعد - يتيح اتصال RS485/Modbus-RTU التكامل مع برامج الكمبيوتر لتسلسلات الاختبار الآلي والحصول على البيانات. وحدة اتصال إيثرنت اختيارية.

تشغيل هادئ مناسب للمختبر – يحافظ تبريد الهواء القسري باستخدام مراوح متغيرة السرعة على مستوى ضوضاء يبلغ ≥65 ديسيبل، وهو مناسب لبيئات المختبرات والمكاتب.

تصميم مدمج ومتنقل – مزود بعجلات وحلقات رفع لسهولة الحركة داخل المختبرات.

حماية السلامة الشاملة - درجة الحرارة الزائدة، والجهد الزائد، والتيار الزائد، واكتشاف أخطاء المروحة، والتوقف في حالات الطوارئ يضمن التشغيل الآمن أثناء الاختبار غير المراقب.

تطبيقات المنتج

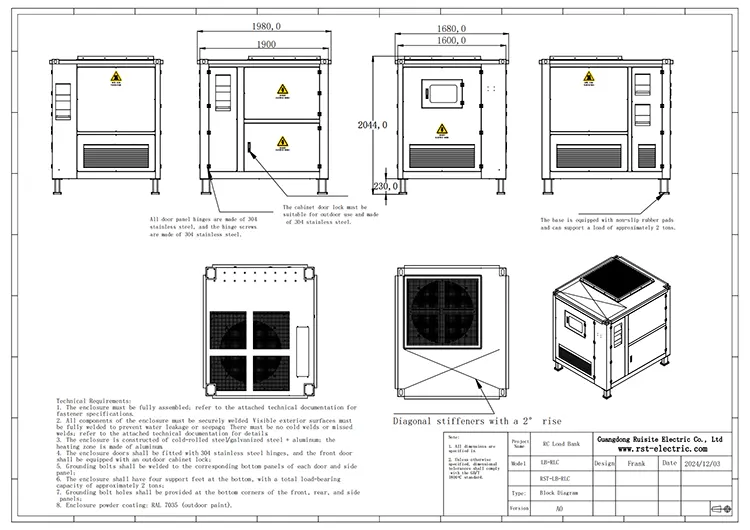

الأبعاد والوزن

ملحوظة: الأبعاد والوزن مخصصة للتكوينات القياسية؛ قد تختلف النماذج المخصصة.

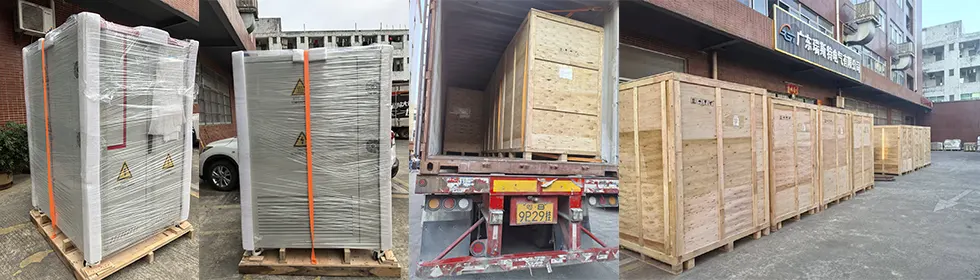

التعبئة والتغليف والشحن

تضمن شركة RST Electric التسليم الآمن لكل بنك تحميل RLC:

صناديق للخدمة الشاقة: يتم تركيب الوحدة على لوح خشبي مقوى مع حشوة رغوية ومحاطة بصندوق من الخشب الرقائقي مخصص للشحن الدولي.

الحماية من الاهتزاز: يتم تأمين المكونات المهمة باستخدام دعامات إضافية لمنع حدوث أي ضرر أثناء النقل.

الوثائق: يتم تضمين قوائم التعبئة وتقارير اختبار المصنع وأدلة التشغيل.

خيارات الشحن: الشحن البحري FCL، الشحن الجوي، أو الشحن السريع من الباب إلى الباب متاح.

تخضع جميع الوحدات لاختبار قبول المصنع (FAT) بما في ذلك النسخ الكامل والتحقق من المعايرة والتحقق من صحة بروتوكول الاتصال قبل الشحن.

حول RST الكهربائية

نحن شركة تصنيع معتمدة مقرها في الصين، متخصصة في بنوك التحميل RLC (المقاومة، الاستقرائية، السعوية) لأكثر من 10 سنوات.

تحكم داخلي كامل في تصميم وتجميع واختبار مجموعة المقاومات والمغوات والمكثفات - مما يضمن جودة متسقة ومحاكاة دقيقة لزاوية الطور.

تسعير مباشر من المصنع لكل بنك تحميل RLC من سلسلة RST، مع هيكل تكلفة شفاف وبدون وسطاء.

ضمان الجودة

مرافق حاصلة على شهادة ISO 9001 مع خطوط إنتاج مخصصة لبنوك الأحمال RLC، بما في ذلك محطات لف منفصلة للمحاثات.

اختبار المصنع بنسبة 100% بما في ذلك احتراق التحميل الكامل، والتحقق من عامل الطاقة (0.65 إلى 1.0)، واختبار الرنين، والتحقق من صحة بروتوكول الاتصال.

فريق هندسي ذو خبرة ومتخصص في اختبار إلكترونيات الطاقة، والامتثال لمقاومة الجزر (IEEE 1547 / IEC 62116)، ومعايير محاكاة الطاقة التفاعلية.

خبرة عالمية، مورد موثوق

مورد مثبت لمختبرات البحث والتطوير والشركات المصنعة للعاكسات ومرافق اختبار UPS وهيئات إصدار شهادات الطاقة المتجددة في جميع أنحاء العالم.

سجل حافل بالتصدير إلى أكثر من 45 دولة، بما في ذلك ألمانيا والولايات المتحدة الأمريكية واليابان وكوريا الجنوبية وأستراليا والبرازيل.

خبرة عميقة في المجال في التطبيقات التي تتطلب محاكاة دقيقة لحمل RLC لاختبار مقاومة العزل والتحليل التوافقي وتحديد ملفات تعريف الحمل الديناميكي.

التخصيص التي لا نهاية لها

تقييمات الطاقة: 10 كيلو فولت أمبير إلى 5000 كيلو فولت أمبير+ (متاح حسب الطلب)

الفولتية: 110 فولت، 220 فولت، 380 فولت، 400 فولت، 415 فولت، 480 فولت، 690 فولت، 11 كيلو فولت، 33 كيلو فولت، مخصص

أنواع التحميل: R / L / C / RL / RC / LC / RLC (أي مجموعة)

دقة الخطوة: 0.1 كيلو وات/كفار قياسي (تتوفر خطوات مخصصة دقيقة تصل إلى 0.001 كيلو وات/كفار للاختبار عالي الدقة)

التحكم: شاشة تعمل باللمس / برنامج الكمبيوتر / PLC / وحدة تحكم مخصصة

الاتصالات: RS485/Modbus/Ethernet/CAN/بروتوكول مخصص

التردد: 50 هرتز / 60 هرتز / 400 هرتز / تردد متغير

تسليم موثوق ودعم مدى الحياة

المهلة القياسية: 20-25 يومًا للتكوينات القياسية؛ 30-45 يومًا لنسب RLC المخصصة والوحدات عالية الطاقة.

وثائق شاملة: تقارير اختبار المصنع، وشهادات المعايرة (يمكن إرجاعها إلى المعايير الوطنية)، وأدلة المستخدم، وإعلانات CE.

ضمان لمدة 12 شهرًا مع استكشاف الأخطاء وإصلاحها عن بُعد وإرسال قطع الغيار والتشغيل الاختياري في الموقع.

يتوفر الدعم الفني لتطوير إجراءات الاختبار (بما في ذلك إنشاء خطة اختبار مكافحة الجزيرة)، وإعداد التحليل التوافقي، والتشغيل الميداني.

تطبيقات بنك الحمل RLC في الصناعة والتجارية

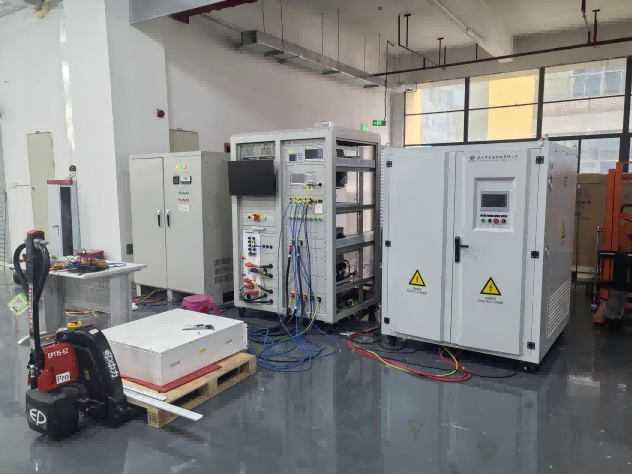

أنظمة تخزين الطاقة – دراسات حالة المشروع

1. خلفية المشروع

1.1 ملف تعريف العميل مع النشر واسع النطاق لأنظمة تخزين الطاقة في البيئات الصناعية والتجارية، أصبح من الضروري التحقق من أداء خزانات تخزين الطاقة قبل مغادرة المصنع، وبعد التثبيت، وطوال دورة حياة التشغيل والصيانة. ومع ذلك، قبل أن يتم توصيل نظام تخزين الطاقة بالشبكة، يجب أن يخضع لاختبار حمل صارم للتحقق من استقراره وموثوقيته وسلامته في ظل ظروف التشغيل الواقعية.

تحديات المشروع:

شركة إندونيسية محلية تعمل في مجال معدات التعدين وتخزين الطاقة توفر حلول إمداد الطاقة لآلات الحفر والرفع في التعدين المفتوح.

1.2 نقاط الألم في تشغيل الموقع

1. فقدان التحكم في توازن الطاقة في الشبكات الصغيرة خارج الشبكة: شبكة صغيرة خارج الشبكة مزودة بـ PV + حاوية BESS، تولد محركات رافعة الحفر طاقة متجددة هائلة أثناء عملية التخفيض؛ يتم شحن البطارية بالكامل عند الظهر، وترتفع الطاقة الزائدة في ناقل التيار المستمر، مما يؤدي في كثير من الأحيان إلى إيقاف تشغيل الجهد الزائد لأجهزة الكمبيوتر، ووقف أعمال الحفر.

2. عدم وجود معدات اختبار مخصصة: فشلت المقاومات البلاستيكية الأصلية الرخيصة في غضون 2-3 أشهر في ظل الرطوبة العالية والغبار وتقلب درجات الحرارة على نطاق واسع، مما تسبب في انهيار IGBT المتكرر وتلف BMS. لا توجد معدات تحميل عالية الطاقة قابلة للتعديل في الموقع، مما يجعل من المستحيل إجراء اختبار حمل الطاقة الكاملة بشكل مستقل.

3. لا توجد معدات اختبار موحدة لإنتاج خزانات تخزين الطاقة: غير قادر على إجراء تفريغ كامل السعة، ومكافحة العزل والتحقق من الحمل غير المتوازن قبل التسليم، مما يؤدي إلى شكاوى عدم تناسق سعة ما بعد البيع.

4．لا يوجد حمل تفريغ متنقل لصيانة ESS السنوية؛ لم يتمكن الموظفون من إطلاق الجهد العالي المتبقي بشكل آمن أثناء إصلاح الخزانة، مما أدى إلى مخاطر حدوث صدمة كهربائية.

1.3 طلب المشروع توفير مجموعتين من حلول التحميل لخزانات تخزين الطاقة C&I:

1.مقاومات تفريغ الكبح الديناميكية المدمجة المثبتة داخل خزانة PCS لتبديد طاقة الجهد الزائد في الوقت الحقيقي؛

2. أحمال اختبار المصنع (الحمل الإلكتروني DC + حمل التيار المتردد القابل للبرمجة RLC ثلاثي الطور) لفحص ESS دون اتصال بالإنترنت؛

3.بنك تحميل مقاوم متنقل للتشغيل والصيانة في الموقع وإلقاء الطاقة الزائدة في شبكة التعدين الصغيرة خارج الشبكة.

بناءً على المتطلبات المذكورة أعلاه، قرر العميل تقديم خزانة تحميل التيار المتردد الذكية كمعدات الاختبار الأساسية لاختبار قبول اتصال الشبكة لخزانة تخزين الطاقة.

2. المواصفات الفنية الأساسية ومزايا التصميم

2.1 معلمات مطابقة النظام بالكامل

2. 2 مزايا التصميم الأساسية لتخزين الطاقة التجارية والصناعية

الميزة 1: تصميم بيئة قاسية واسع التكيف للتعدين الخارجي، تعتمد مقاومات الكبح المصنوعة من الألومنيوم على أصيص غير عضوي مثبط للهب ومحطات معزولة من السيراميك، ورذاذ مضاد للملح، والغبار والمطر، وتعمل بثبات من -55 درجة مئوية ~ +250 درجة مئوية، مناسبة تمامًا لتخطيط خزانة تخزين الهواء الطلق للتعدين الساحلي في تشيناي؛ لا يوجد خطر اللهب المكشوف داخل حاوية BESS المغلقة.

الميزة 2: اختبار المصنع بتغطية كاملة للتخلص من المشاكل المخفية بعد البيع. تحاكي معدات التحميل المزدوج DC+RLC الحمل المختلط في ذروة/خارج أوقات الذروة في المصنع الحقيقي، وتكمل أربعة اختبارات إلزامية دون اتصال بالإنترنت قبل تسليم ESS: وضع العلامات على السعة، وفحص تقادم الخلايا، والامتثال لمكافحة العزل، وتحمل الحمل غير المتوازن؛ يمكن تصدير جميع تقارير الاختبار كمستندات تسليم رسمية لقبول الشبكة الهندية المحلية.

الميزة 3: حماية التعشيق الآمن مزدوجة الطبقة لمقاومات تفريغ ناقل التيار المستمر ESS يتم تنشيطها في أقل من 40 مللي ثانية بمجرد أن يتجاوز جهد الناقل عتبة الأمان؛ التعاون مع نظام إدارة الطاقة EMS لتحقيق تبديد الطاقة المتدرج: الطاقة الفائضة الصغيرة التي تستهلكها المقاومات المدمجة، الطاقة الزائدة الكبيرة التي يتم تحويلها إلى بنك الحمل المحمول تلقائيًا، وتجنب الانهيار الفوري للجهد العالي لنظام إدارة المباني ووحدات الطاقة.

الميزة 4: هيكل معياري وتركيب وتشغيل، يقلل من التكلفة الهندسية. جميع معدات التحميل تعتمد تصميم وحدات مقسمة؛ تدعم المقاومات المدمجة التركيب اللولبي السريع داخل خزانة PCS، وبنك التحميل المتنقل المجهز بموصلات كبلات سريعة قياسية، ولا يلزم إجراء تحويل مخصص معقد لنماذج خزانات تخزين الطاقة الحالية، وتقصير دورة التجميع والتركيب بنسبة 60%. تم دمج وحدة الحمل ونظام التحكم ومكونات التبريد في هيكل واحد، مزود بعجلات لتسهيل الحركة داخل منشأة الاختبار.

3. معيار التثبيت والتشغيل في الموقع

3.1 معيار الإعداد قبل التثبيت

1. قم بتأكيد الجهد المقنن لحافلة ESS PCS DC، ومطابقة مقاومة المقاوم ومعلمة الطاقة لتجنب التبديد الزائد/الناقص؛

2. فحص قناة التهوية الداخلية للخزانة، وحجز مساحة مستقلة لتبديد الحرارة لمقاومات الكبح المدمجة لمنع تراكم الحرارة داخل خزانة التخزين المغلقة؛

3. قم بمعايرة معدات التحميل DC وRLC عبر عداد الطاقة القياسي قبل اختبار المصنع، وتأكد من أن خطأ بيانات الاختبار ± ± 0.5٪.

3.2 عملية التثبيت خطوة بخطوة

1. تركيب مقاوم التفريغ المدمج: قم بإصلاح عروتي التثبيت على الدعامة الداخلية لجهاز الكمبيوتر، وقم بتوصيل أطراف السيراميك المعزولة بالأعمدة الموجبة والسالبة لحافلة التيار المستمر باستخدام الكابلات النحاسية المعزولة، وقم بتثبيت مستشعر درجة الحرارة المرتبط بحماية الحرارة الزائدة EMS.

2. اختبار تخطيط الحمل: منطقة تحميل DC منفصلة ومنطقة تحميل AC RLC في ورشة إنتاج ESS، وتجهيز حافلة التأريض المستقلة للقضاء على التداخل الثابت للاختبار.

3. وضع خزانة الحمل المتنقلة: تم إعدادها على أرض مسطحة بجانب حاوية تخزين الطاقة الخارجية، وحافظ على خلوص تبديد الحرارة بمقدار 1.5 متر حول الخزانة، وقم بتوصيل الموصل السريع بمنفذ التفريغ الاحتياطي ESS.

3.3 إجراءات التشغيل القياسية (3 مراحل)

المرحلة 1: اختبار المصنع دون اتصال بالإنترنت

1. اختبار عدم التحميل لحمل التيار المستمر، والتحقق من وضع تفريغ الطاقة الحالي/الثابت؛

2. تحميل ESS PACK إلى الطاقة المقدرة بنسبة 100%، وتشغيل اختبار قدرة التفريغ المستمر لمدة 4 ساعات، وتسجيل بيانات فرق جهد الخلية؛

3. قم بتشغيل حمل RLC لمحاكاة انقطاع التيار الكهربائي المفاجئ للشبكة، واختبار عمل الحماية المضاد للجزيرة بالكامل (وقت قطع PCS ≥200 مللي ثانية يفي بمعايير الشبكة الهندية).

المرحلة 2: التشغيل المشترك للنظام المرتبط بالمقاوم المدمج

1. محاكاة تغذية راجعة للطاقة المتجددة لمحرك الرافعة إلى ناقل التيار المستمر، والتحقق من التشغيل التلقائي لمقاومات الكبح، وتسجيل منحنى تثبيت جهد الناقل؛

2. محاكاة بطارية مشحونة بالكامل + مخرج PV كامل، واختبار منطق تبديد الطاقة المتدرج بين المقاومات المدمجة وبنك التحميل المحمول.

المرحلة 3: قبول تشغيل شبكة Microgrid في موقع التعدين

1. تشغيل عملية التحميل الكامل لمعدات الحفر لمدة 8 ساعات متتالية، ومراقبة تردد إيقاف تشغيل ESS قبل وبعد مطابقة التحميل؛

2. قم بإجراء اختبار محاكاة الصيانة: قم بقطع الطاقة الرئيسية لـ ESS، وقم بتشغيل الحمل المقاوم لتحرير الجهد العالي المتبقي للحافلة، وتأكد من عدم وجود جهد متبقي بعد 3 دقائق لإجراء إصلاح شامل آمن.

3.4 مؤشر النجاح القياسي للقبول

1. تم تخفيض معدل فشل إيقاف تشغيل الجهد الزائد ESS إلى الصفر في ظل ظروف العمل الكاملة للتعدين؛

2. يتم التحكم في خطأ قدرة التفريغ الفعلي ESS ضمن ± 1% عبر معايرة حمل التيار المستمر؛

3. تجتاز PCS الفحص المتصل بالشبكة لمكتب الطاقة الهندي المحلي مع سجلات الاختبار الكاملة المقدمة من معدات التحميل RLC.

4. استكشاف الأخطاء وإصلاحها وخدمة صيانة ما بعد البيع

4.1 دليل استكشاف أخطاء الأخطاء الشائعة وإصلاحها لحمل مطابقة ESS

4.2 معيار دورة الصيانة الدورية

1. الفحص الشهري (مهندس العميل في الموقع): التحقق من تآكل غلاف المقاوم، وعمر العزل الطرفي، وحالة تشغيل المروحة لخزانة التحميل؛

2. المعايرة ربع السنوية: إعادة فحص دقة اختبار الحمل DC وRLC باستخدام أداة قياس الطاقة القياسية؛

3. الصيانة العميقة السنوية: قم بتفكيك مقاومات غلاف الألومنيوم لتنظيف الغبار الداخلي؛ استبدل مكونات الأصيص القديمة لمعدات العمل الخارجية طويلة الأمد.

4.3 نظام دعم خدمة ما بعد البيع العالمي

1. ضمان كامل لمدة 12 شهرًا لجميع معدات التحميل؛ تدعم المقاومات التالفة ووحدات التحميل الأساسية الاستبدال المجاني خلال فترة الضمان؛

2. استكشاف الأخطاء وإصلاحها عبر الإنترنت عن بعد: توفير دليل التشغيل باللغة الإنجليزية والدعم الفني بالفيديو في الوقت الفعلي للعملاء الهنود عبر WhatsApp والبريد الإلكتروني؛

3. مخزون قطع الغيار في الخارج: مقاوم الكبح وملحقات التحميل في المخزون في مستودعات جنوب شرق آسيا، مهلة التسليم ≥7 أيام عمل لقطع الغيار؛

4. خدمة الترقية الفنية مدى الحياة: توفير نظام مطابقة المعلمات مجانًا عندما يقوم العميل بتوسيع سعة ESS أو تحديث معدات التعدين.

5. نتائج المشروع

5.1 نتائج التحسين التشغيلي الأساسية

1. التشغيل المستقر للتعدين خارج الشبكة ESS: تم القضاء تمامًا على خطأ إيقاف تشغيل الجهد الزائد الأصلي 3-5 مرات PCS، وزيادة وقت التشغيل المستمر لمعدات الحفر بنسبة 35%، وتقليل خسارة الإنتاج اليومي للمناجم بحوالي 1,200 دولار أمريكي؛

2. عمر خدمة المعدات ممتد بشكل كبير: تصل مقاومات الكبح المصنوعة من الألومنيوم المضاد للتآكل إلى عمر خدمة يصل إلى 3 سنوات، مقارنة بمقاومات الغلاف البلاستيكية السابقة التي فشلت خلال 3 أشهر؛ خفض تكاليف صيانة استبدال IGBT وBMS بنسبة 78%؛

3. يصل معدل التسليم المؤهل لخزانة تخزين الطاقة المنتجة ذاتيًا إلى 100%: اختبار الحمل القياسي DC+RLC يزيل العلامة الافتراضية للسعة والخطر الخفي لعدم التوازن ثلاثي المراحل، وعدم وجود شكوى من عودة العميل في غضون 12 شهرًا بعد تسليم المشروع؛

4. ضمان الصيانة الآمنة: يحقق حمل التفريغ المتنقل إطلاقًا تلقائيًا للجهد العالي المتبقي، ويحل تمامًا مخاطر الصدمات الكهربائية أثناء إصلاح خزانة ESS، ولم تقع أي حوادث سلامة منذ بدء تشغيل المشروع.

5.2 مخرجات المنفعة الاقتصادية والتجارية

1. نمو إيرادات إنتاج العميل: تؤدي عملية الحفر المستمرة على مدار 24 ساعة إلى تحقيق أرباح تعدين شهرية إضافية تبلغ حوالي 32,000 دولار أمريكي؛

2. تحسين القدرة التنافسية للعلامة التجارية للعميل: يساعد حل المطابقة الكامل لاختبار ESS وحماية السلامة العملاء على الفوز بثلاثة طلبات جديدة لتخزين طاقة التعدين في جنوب الهند في غضون نصف عام؛

3. عرض القيمة القابلة للتطوير: يعد حل مطابقة الأحمال هذا مشروعًا قياسيًا للتعدين خارج الشبكة وحلاقة الذروة الصناعية والتكامل التجاري للتخزين الكهروضوئي (ESS)، والذي تم اعتماده على نطاق واسع من قبل شركات تكامل تخزين الطاقة في جنوب شرق آسيا وأمريكا اللاتينية والشرق الأوسط.

5.3 تحقيق الفوائد الرئيسية

1.  ضمان قبول اتصال الشبكة بنجاح

من خلال اختبار المحاكاة الدقيق باستخدام Load Bank، نجح نظام تخزين الطاقة في التحقق من صحة جوانب الأداء الرئيسية مثل التبديل متعدد الوحدات المتصلة بالشبكة وخارجها، وتفريغ الطاقة الكاملة والاستجابة لاضطرابات الشبكة. لقد نجح في اجتياز اختبار قبول اتصال الشبكة وتم تشغيله رسميًا.

2. تقليل تكاليف الطاقة للشركة

بعد بدء التشغيل، مكّن النظام العميل من تحقيق توليد طاقة مستقر وطويل الأمد، مما أدى بشكل فعال إلى تقليل تكاليف الطاقة المرتبطة بأنشطة التصنيع والتشغيل في المصنع. من خلال الاستفادة من موازنة وادي الذروة، سهّل نظام تخزين الطاقة توسعًا ثانويًا لقدرة المحول، وبالتالي زيادة قدرته على حمل الأحمال.

3. التحقق من قدرة الطاقة الاحتياطية في حالات الطوارئ

يوفر النظام تحويلًا متوازيًا متعدد الوحدات وخارج الشبكة للطاقة الاحتياطية، مع مدة احتياطية تبلغ 30 دقيقة وقدرة احتياطية إجمالية تبلغ 287.5 كيلووات في الساعة. إنها قادرة على توفير مصدر طاقة مستقر لمضخات الحريق المتعددة وغيرها من المعدات الكهربائية لمكافحة الحرائق، لتحل محل مولدات الديزل التقليدية المستخدمة لأغراض مكافحة الحرائق.

4. التحقق من صحة نموذج تشغيل الأصول الخفيفة

ومن خلال نموذج "تأجير المعدات بالإضافة إلى الخدمات المهنية"، يتجنب العملاء عبء تكاليف اقتناء المعدات المرتفعة والصيانة طويلة الأجل ومخاطر التقادم التكنولوجي، مما يسمح لهم بتركيز مواردهم المحدودة على أعمالهم الأساسية. تحقق كل خزانة تحميل معدلات استخدام عالية، وبالتالي تقلل من استهلاك المواد الخام مثل المعدن، بما يتماشى مع مبادئ تطوير صناعة الطاقة الخضراء.

5.4 قيمة المشروع على المدى الطويل تتحقق هذه الحالة بشكل كامل من ثلاث قيم تطبيقية أساسية لمعدات الحمل في خزانات تخزين الطاقة التجارية والصناعية: مقاوم الكبح المدمج كحاجز لحماية السلامة، والحمل القابل للبرمجة في المصنع كأداة فحص الجودة دون اتصال بالإنترنت، والحمل المقاوم المحمول كمعدات مساعدة للتشغيل والصيانة في الموقع.

إنه يوفر مرجعًا موحدًا كاملاً لمطابقة الأحمال لجميع مشاريع تخزين الطاقة في الحاويات والخزانات من النوع C&I، والتي يتم اقتباسها على نطاق واسع في وثائق العطاءات الخاصة بهندسة تخزين الطاقة في الخارج والمقالات الفنية لصناعة Google.

6. اختيار معدات التحميل لمختلف سيناريوهات تخزين الطاقة التجارية والصناعية1.

1.أنظمة تخزين الطاقة المتكاملة التجارية والصناعية صغيرة الحجم (50-200 كيلووات في الساعة) المكونات المدمجة: وحدات تفريغ مقاومة الكبح الصغيرة المغطاة بالألمنيوم من سلسلة 40/70 واط معدات اختبار خط الإنتاج: الأحمال الإلكترونية DC منخفضة الطاقة، أحمال AC RLC أحادية الطور

2.أنظمة تخزين الطاقة القياسية في حاويات (500 كيلووات في الساعة - 2 ميجاوات في الساعة) المكونات المدمجة: بنك تحميل التفريغ عالي الطاقة يشتمل على مجموعات متعددة من مقاومات الطاقة المتصلة بالتوازي معدات اختبار خط الإنتاج: بنك تحميل DC من فئة ميجاوات، أحمال RLC عالية الطاقة قابلة للبرمجة ثلاثية الطور

3．خزانات تخزين الطاقة في موقع التعدين / خارج الشبكة المكونات المدمجة: مقاومات الكبح الحاصلة على تصنيف IP، والمصنفة في الهواء الطلق، ومقاومة للتآكل ومقاومة للماء، الدعم في الموقع: بنك تحميل متنقل عالي الطاقة لتبديد الطاقة على المدى الطويل والتحقق من السعة السنوية

4. نظام تخزين الطاقة الكهروضوئية المتكامل لشحن وشحن المكونات المدمجة: مقاومات فرامل التفريغ المخصصة للشحن السريع بالتيار المستمر، مصممة لتحمل ارتفاع الجهد العالي الناتج عن انقطاع الاتصال المفاجئ عند نقاط الشحن دعم الاختبار: حمل محاكاة الشحن السريع بالتيار المستمر + اختبار اتصال الشبكة، حمل RLC

التعليمات

س 1: لماذا يجب أن تكون خزانات تخزين الطاقة للاستخدام التجاري والصناعي مزودة بمقاومات فرامل التفريغ؟

ج: يمكن أن يؤدي انقطاع التيار الكهربائي وإيقاف تشغيل المعدات وزيادة توليد الطاقة الكهروضوئية إلى إنتاج طاقة متجددة عالية الجهد. تعمل مقاومات التفريغ على تبديد هذه الطاقة الزائدة بسرعة، مما يحمي أجهزة الكمبيوتر ووحدات البطارية من انهيار الجهد العالي؛ فهي مكونات أساسية لسلامة تخزين الطاقة.

س 2: ما نوع معدات التحميل المطلوبة لاختبار مصنع تخزين الطاقة؟

ج: يتم استخدام بنك التحميل الإلكتروني DC لاختبار حزمة البطارية، في حين يتم استخدام أحمال التيار المتردد القابلة للبرمجة RLC ثلاثية الطور لاختبار أداء اتصال شبكة PCS؛ هذين النوعين من المعدات، عند استخدامهما معًا، يكملان مجموعة كاملة من اختبارات قبول المصنع لأنظمة تخزين الطاقة.

س 3: هل هناك حاجة إلى معدات تحميل إضافية لتخزين الطاقة خارج الشبكة في مناطق التعدين؟

ج: نعم. تولد محركات الحفر الخاصة بالتعدين كمية كبيرة من الطاقة المتجددة؛ بمجرد شحن البطاريات بالكامل، يتم استخدام حمل مقاوم متنقل خارجي لتبديد الطاقة بشكل مستمر، وبالتالي منع إيقاف التشغيل المتكرر للجهد الزائد لنظام تخزين الطاقة.

س 4: لماذا يعد بنك التحميل ضروريًا لأنظمة تخزين الطاقة؟

(1) مراقبة الجودة قبل الإرسال: قبل أن تغادر خزانة تخزين الطاقة المصنع، يجب أن تخضع لاختبار حمل الطاقة الكاملة باستخدام خزانة التحميل للتحقق من قدرتها على العمل بثبات بقدرتها المقدرة، وبالتالي ضمان أن المنتج الذي يتم تسليمه إلى العميل يلبي المعايير المطلوبة.

(2) اختبار القبول في الموقع: بمجرد تركيب خزانة تخزين الطاقة في الموقع، يلزم وجود خزانة تحميل لمحاكاة الأحمال الفعلية لاختبار اتصال الشبكة، والتحقق من أدائها الحقيقي في ظل ظروف التشغيل المختلفة وضمان اجتياز المشروع لاختبار القبول بسلاسة.

(3) الصيانة المنتظمة والفحوصات الصحية: أثناء تشغيل النظام، يتيح التحقق المنتظم من الأداء باستخدام خزانة التحميل اكتشاف المشكلات في الوقت المناسب مثل تقادم عمر البطارية وانخفاض كفاءة النظام، وبالتالي منع المشكلات قبل ظهورها.
