المقاوم ذو الغشاء السميك هو نوع من المقاومات الثابتة التي يتم تصنيعها عن طريق طباعة عجينة مقاومة (عادةً مادة السيرميت - مركب من معدن السيراميك) على ركيزة خزفية ثم إطلاقها في درجات حرارة عالية. تخلق هذه العملية عنصرًا مقاومًا متينًا ومستقرًا يمكن قصه بدقة لتحقيق تفاوتات مشددة. على عكس المقاومات السلكية، توفر تقنية الغشاء السميك حثًا منخفضًا، وكثافة طاقة عالية، وأداءً ممتازًا عالي التردد، مما يجعلها الخيار المفضل لتبديل مصادر الطاقة، والدوائر العازلة، ومضخمات الطاقة، وتطبيقات تنظيم الجهد.
فيار اس تي الكهربائية، نحن متخصصون في تصنيع مقاومات الطاقة ذات الأغشية السميكة عالية الموثوقية في حزم TO220 وTO247 المتوافقة مع معايير الصناعة. توفر سلاسل PRT35 وPRT50 وPRT100 الخاصة بنا تقييمات طاقة تتراوح من 35 وات إلى 100 وات (مثبتة على المبدد الحراري) مع قيم مقاومة تتراوح من 0.1 أوم إلى 1 ميجا أوم. بفضل ما يزيد عن 10 سنوات من الخبرة الهندسية للأغشية السميكة والمرافق المعتمدة من ISO 9001، فإننا نقدم مكونات تجمع بين الدقة والكفاءة الحرارية والثبات طويل الأمد للتطبيقات الصناعية والسيارات والتطبيقات الاستهلاكية الأكثر تطلبًا.
يتطلب اختيار المقاوم السميك الأمثل دراسة متأنية للعديد من المعلمات الأساسية:
· تصنيف الطاقة والإدارة الحرارية: تحديد الطاقة المستمرة أو المتقطعة التي يجب أن يتبددها المقاوم. تم تصنيف سلسلة PRT35 (35 واط)، وPRT50 (50 واط)، وPRT100 (100 واط) بمبدد حراري؛ بدون مبدد حراري، فإنها تتعامل مع 2.5 وات - 3.5 وات. تعد مادة الواجهة الحرارية المناسبة (الشحم أو الوسادة) وحجم المبدد الحراري أمرًا بالغ الأهمية لتحقيق الطاقة الكاملة.
· قيمة المقاومة والتسامح: اختر من 0.1Ω إلى 1MΩ مع تفاوت قدره ±1%، أو ±5%، أو ±10%. تضمن التفاوتات الصارمة الدقة في شبكات التغذية المرتدة، ومقسمات الجهد، ودوائر الاستشعار الحالية.
· معامل درجة الحرارة (TCR): للحصول على أداء مستقر عبر درجات الحرارة، حدد TCR منخفضًا يصل إلى ±50 جزء في المليون/درجة مئوية (للقيم > 10Ω) إلى ±300 جزء في المليون/درجة مئوية (لنطاقات أومية منخفضة أو عالية المقاومة). تم تحسين خيارات TCR الخاصة بنا لكل نطاق مقاومة.
·نمط الحزمة:
TO220 (PRT35/PRT50) - تركيب مدمج بمسمار واحد، مثالي لثنائي الفينيل متعدد الكلور والمبددات الحرارية ذات المساحة المحدودة.
TO247 (PRT100) - مساحة أكبر مع معالجة أعلى للطاقة، ومناسبة لمحركات الأقراص الصناعية وإمدادات الطاقة العالية.
· تصنيف الجهد: تحقق من أن الحد الأقصى لجهد العمل (حتى 700 فولت) وتحمل العزل الكهربائي (1800 فولت تيار متردد) يفي بمتطلبات دائرتك.
· بيئة التشغيل: خذ في الاعتبار نطاق درجة الحرارة (-65 درجة مئوية إلى +175 درجة مئوية)، ومقاومة الرطوبة، ومتطلبات العزل (> 10GΩ). تم تصميم مقاوماتنا للبيئات الصناعية والسيارات القاسية.
من خلال تقييم هذه المعلمات، يمكنك التأكد من أن المقاوم ذو الطبقة السميكة يقدم أداءً موثوقًا ومستقرًا في التطبيق المقصود.

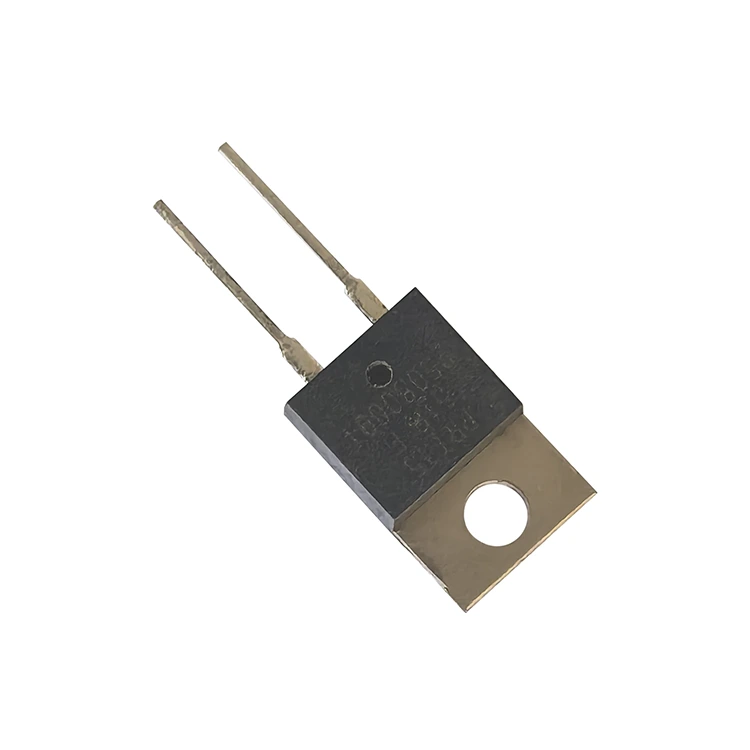

توفر سلسلة PRT35 حلاً مدمجًا ومتعدد الاستخدامات للتطبيقات التي تتطلب ما يصل إلى 35 وات من تبديد الطاقة مع تركيب مبدد حراري مناسب. يوجد في حزمة TO220 القياسية، ويتميز بعلبة بلاستيكية مصبوبة ذات مقاومة عزل عالية (> 10GΩ) وقوة عازلة تبلغ 1800 فولت تيار متردد. تمتد قيم المقاومة من 0.1Ω إلى 1MΩ، مع انخفاض TCR إلى ±50 جزء في المليون/درجة مئوية لنطاقات الدقة. مثالية لتبديل مصادر الطاقة، ودوائر الصنبور، وتنظيم الجهد الكهربي.
بناءً على نفس البصمة TO220، تعمل سلسلة PRT50 على زيادة التعامل مع الطاقة إلى 50 وات مع تركيب المبدد الحراري (3 وات بدون المبدد الحراري). إنه يشترك في نفس نطاق المقاومة الواسع، والتفاوتات الضيقة، والبنية القوية مثل PRT35، مما يجعله مناسبًا لتطبيقات الطاقة العالية مثل محركات السيارات، ومكبرات الصوت، وأجهزة التحكم الصناعية.

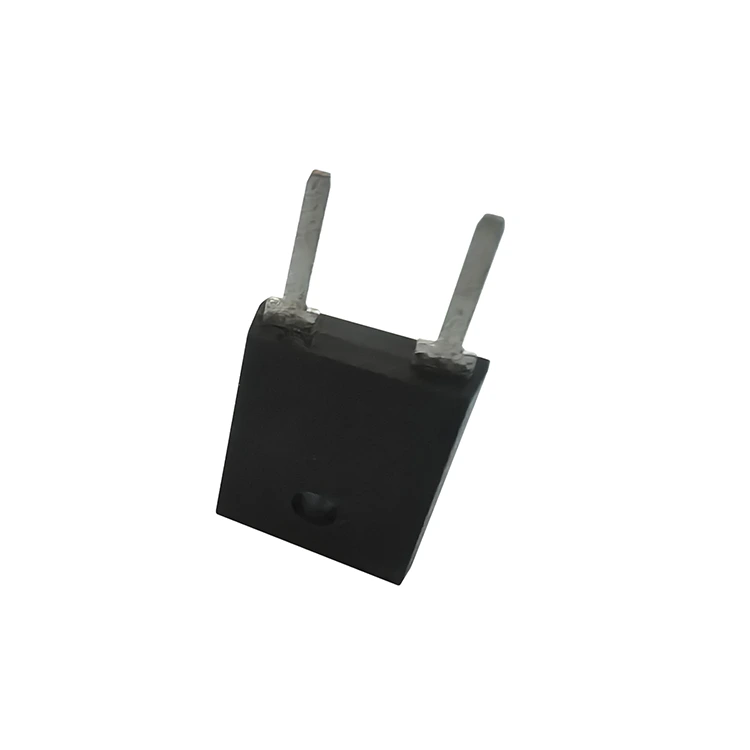

بالنسبة للتطبيقات التي تتطلب أقصى كثافة للطاقة، تستخدم سلسلة PRT100 حزمة TO247 الأكبر لتوفير 100 وات مع تركيب المبدد الحراري (3.5 وات بدون المبدد الحراري). مع أقصى جهد تشغيل يبلغ 700 فولت ونطاق درجة حرارة تشغيل ممتد من -65 درجة مئوية إلى +175 درجة مئوية، فهو مصمم لإمدادات التبديل عالية الطاقة، ودوائر تحميل النبض، ومحولات الطاقة المتجددة. تتراوح قيم المقاومة من 0.2Ω إلى 1MΩ مع خيارات TCR من ±50 إلى ±300 جزء في المليون/درجة مئوية.
· البناء غير الحثي: توفر تقنية الغشاء السميك بطبيعتها حثًا منخفضًا للغاية، مما يجعلها مثالية لتطبيقات التبديل عالية التردد.
·تركيب برغي واحد: سهولة التركيب على المبددات الحرارية أو الهيكل باستخدام براغي M3 (أقصى عزم دوران 0.9 نيوتن متر).
· تفاوتات الدقة: متوفرة بـ ±1% و±5% و±10% لتلبية متطلبات الدقة العالية والأغراض العامة.
· السلامة الشاملة: يتحمل قوة عازلة تبلغ 1800 فولت تيار متردد مع مقاومة عزل أكبر من 10 جيجا أوم، مما يضمن التشغيل الآمن في الدوائر ذات الجهد العالي.
| صناعة | تطبيق محدد | السلسلة الموصى بها |
| تبديل إمدادات الطاقة | مقاومات حمل الخرج، دوائر السنبر، شبكات الشحن المسبق | بي آر تي 35، بي آر تي 50 |
| محركات السيارات وVFDs | الكبح الديناميكي، ودوائر snubber | بي آر تي 100، بي آر تي 50 |
| مكبرات الطاقة | انحطاط الباعث، شبكات زوبل | بي آر تي 35، بي آر تي 50 |
| تنظيم الجهد | شبكات التغذية المرتدة، المقاومات النازفة | بي آر تي 35، بي آر تي 100 |
| دوائر النبض | تحميل النبض، والحد من التدفق الحالي | بي آر تي100 |
| الضوابط الصناعية | مصدات قيادة المحرك ودوائر الكبح | بي آر تي 50، بي آر تي 100 |
| إلكترونيات السيارات | محولات DC-DC، برامج تشغيل الإضاءة LED | بي آر تي 35، بي آر تي 50 |
| الطاقة المتجددة | ممتصات الطاقة الشمسية العاكسة، وأجهزة التحكم في توربينات الرياح | بي آر تي100 |
| الاختبار والقياس | الأحمال الإلكترونية ومعايير المعايرة | PRT35، PRT50، PRT100 |
باعتبارنا مصنعًا معتمدًا مقره في الصين، فإننا نحافظ على التحكم الكامل في ترسيب الأفلام السميكة، والتشذيب بالليزر، والتجميع، والاختبار. يضمن التسعير المباشر للمصنع تكاليف تنافسية دون المساس بالجودة.
تم تجهيز منشأتنا التي تبلغ مساحتها أكثر من 7000 متر مربع بخطوط طباعة الشاشة الآلية، وأفران الإشعال ذات درجة الحرارة العالية، وأنظمة التشذيب بالليزر. تخضع كل مقاومة من الأغشية السميكة إلى ما يلي:
· التحقق من المقاومة والتسامح بنسبة 100%
· اختبار الصمود العازل ومقاومة العزل
· أخذ عينات TCR وفقًا للمواصفة IEC 60115
· اختبار العينة لدورة درجة الحرارة، وعمر الحمل، والرطوبة
نحن متخصصون في التكوينات المخصصة لتتناسب مع المواصفات الدقيقة الخاصة بك:
· تقييمات الطاقة: 35 وات، 50 وات، 100 وات (متاح حسب الطلب)
· قيم المقاومة: 0.1Ω إلى 1MΩ (تتوفر قيم خاصة)
·التفاوتات: ±1%، ±5%، ±10% (مخصص حتى ±0.5%)
·TCR: ±50 إلى ±300 جزء في المليون/درجة مئوية (مخصص متاح)
· التعبئة والتغليف: أنابيب السائبة، الشريط وبكرة، حسب الطلب
· تشكيل الرصاص: مستقيم، مقطع ومشكل، حسب الطلب
· فحص خاص: الشيخوخة بسبب درجات الحرارة العالية، والتدوير الحراري، والحرق
مع الصادرات إلى أكثر من 40 دولة، بما في ذلك الولايات المتحدة وألمانيا واليابان وكوريا الجنوبية، اكتسبنا سمعة طيبة من حيث الموثوقية. يقدم فريق الدعم الفني متعدد اللغات لدينا استشارات ما قبل البيع وهندسة التطبيقات وخدمة ما بعد البيع.
س: ما الفرق بين مقاومات الأغشية السميكة والمقاومات الرقيقة؟
ج: تستخدم المقاومات ذات الأغشية السميكة معجون السيرميت المطبوع على الشاشة، مما يوفر تكلفة أقل ونطاق مقاومة أوسع (0.1Ω–1MΩ) وبدقة معتدلة. تستخدم مقاومات الأغشية الرقيقة طبقات معدنية متناثرة، مما يوفر تفاوتات أكثر إحكامًا (±0.1%) وTCR أقل (±25 جزء في المليون/درجة مئوية) وبتكلفة أعلى. يُفضل الفيلم السميك لتطبيقات الطاقة؛ فيلم رقيق للأجهزة الدقيقة.
س: كيف يمكنني تركيب مقاوم TO220/TO247 لتحقيق أقصى قدر من تبديد الطاقة؟
ج: استخدم المبدد الحراري المناسب مع الشحم الحراري (أو الوسادة الحرارية) بين لسان المقاوم والمبدد الحراري. قم بربط برغي التثبيت إلى 0.9 نيوتن متر كحد أقصى. تأكد من أن سطح المبدد الحراري مسطح ونظيف. بدون المبدد الحراري، يجب تخفيض الطاقة إلى 2.5 وات - 3.5 وات.
س: هل يمكنني استخدام مقاوم غشاء سميك لدوائر التبديل عالية التردد؟
ج: نعم. تتميز المقاومات ذات الأغشية السميكة بتحريض منخفض بطبيعتها، مما يجعلها مناسبة للدوائر العازلة، ومقاومات إدارة البوابة، ومحولات الطاقة عالية التردد. بالنسبة للتطبيقات بالغة الأهمية، توفر سلسلة PRT الخاصة بنا أداءً غير حثي.
س: ما هو العمر الافتراضي النموذجي لمقاومة الفيلم السميكة؟
ج: مع تخفيض القدرة المناسبة والتبريد المناسب، يمكن لمقاومات الغشاء السميك أن تعمل لعقود من الزمن. يحاكي اختبار التحمل لدينا 1000 ساعة من الطاقة المقدرة مع الحد الأدنى من مقاومة الانجراف.
س: كيف يمكنني تحديد TCR الصحيح لطلبي؟
ج: بالنسبة للدوائر الدقيقة (على سبيل المثال، مراجع الجهد الكهربي وشبكات التغذية المرتدة)، اختر TCR منخفض (±50 جزء في المليون/درجة مئوية). بالنسبة للتطبيقات ذات الأغراض العامة، يكون TCR حتى ±300 جزء في المليون/درجة مئوية مقبولًا. توفر ورقة البيانات الخاصة بنا نطاقات TCR حسب قيمة المقاومة.
لمعرفة المزيد حول عروضنا الخاصة بالمقاومات ذات الأغشية السميكة، يرجى استكشاف فئات المنتجات التالية:
·سلسلة PRT35 (TO220، 35W) - مقاوم غشائي سميك ومتعدد الاستخدامات لإمدادات الطاقة ومكبرات الصوت.
· سلسلة PRT50 (TO220، 50 وات) - طاقة أعلى في نفس مساحة TO220 للتطبيقات الصناعية.
· سلسلة PRT100 (TO247، 100 واط) – مقاومة غشائية سميكة عالية الطاقة للعاكسات، ومحركات المحركات، وأنظمة الطاقة المتجددة.
سواء كنت بحاجة إلى مقاوم غشائي سميك قياسي لتصميم جديد لإمدادات الطاقة أو حل مصمم خصيصًا لتطبيق صناعي متخصص، فإن فريقنا جاهز للمساعدة. اتصل بنا اليوم للحصول على عرض تفصيلي أو استشارة فنية أو جولة في المصنع.
