المقاومة الحسية للتيار (المعروفة أيضًا باسم مقاومة التحويل) هي مكون دقيق يستخدم لقياس التيار الكهربائي عن طريق تحويله إلى انخفاض جهد متناسب. يتم وضع هذه المقاومات منخفضة الأوم عادةً على التوالي مع حمل، مما يسمح لدوائر المراقبة - مثل مكبرات الصوت التشغيلية أو المحولات التناظرية إلى الرقمية - بتحديد تدفق التيار بدقة. من أنظمة إدارة البطاريات (BMS) في السيارات الكهربائية إلى إمدادات الطاقة، ومحركات المحركات، ومحولات الطاقة المتجددة، تعد مقاومات التحويل أساس مراقبة الطاقة الفعالة، وحماية التيار الزائد، والتحكم في الحلقة المغلقة.
فيار اس تي الكهربائية، نقوم بتصنيع مجموعة شاملة من حلول الاستشعار الحالية، بما في ذلك مقاومات العناصر المعدنية في الهواء الطلق (OAR)، ومجزئات السبائك العمودية (FLQ53/FLQ50)، ومجزئات السبائك المثبتة على السطح (WSN)، ومجزئات قضبان التوصيل عالية التيار (FLU). مع أكثر من 10 سنوات من هندسة المقاومات الدقيقة والمرافق المعتمدة من ISO 9001، نقدم مكونات تجمع بين المقاومة المنخفضة للغاية ومعامل درجة الحرارة المنخفضة (TCR) والثبات العالي للتطبيقات الأكثر تطلبًا.
· قيمة المقاومة: اختر قيمة تنتج انخفاضًا قابلاً للقياس في الجهد (عادةً من 10 مللي فولت إلى 100 مللي فولت) عند الحد الأقصى للتيار مع تقليل فقدان الطاقة (P = I²R). تتراوح مقاوماتنا من 0.1mΩ إلى 100mΩ.
· تصنيف الطاقة والإدارة الحرارية: تأكد من قدرة المقاوم على تبديد الحرارة المتولدة عند التيار الكامل. تتراوح الخيارات من الأجهزة المثبتة على السطح بقدرة 1 وات إلى مجزئات التيار العالي بقدرة 15 وات مع التثبيت المباشر لقضيب التوصيل.
· التسامح والدقة: بالنسبة للتطبيقات الدقيقة (على سبيل المثال، مراقبة حالة شحن البطارية)، حدد التفاوتات المشددة (±0.5%، ±1%، و±2%). تقدم سلسلتنا FLQ وFLU ±1% بشكل قياسي.
· معامل درجة الحرارة (TCR): يضمن معامل درجة الحرارة المنخفض (20-100 جزء في المليون/درجة مئوية) قراءات مستقرة عبر اختلافات درجات الحرارة. وهذا أمر بالغ الأهمية لبيئات السيارات والصناعية.
·الحث: بالنسبة لدوائر التبديل عالية التردد (على سبيل المثال، محولات DC-DC)، اختر تصميمات الحث المنخفض للغاية (<10nH) للحفاظ على سلامة الإشارة. تتفوق سلسلة WSN وOAR الخاصة بنا في هذا المجال.
·نمط التركيب:
oمن خلال الفتحة الشعاعية (OAR، FLQ) - للتركيب الرأسي لثنائي الفينيل متعدد الكلور مع تبريد ممتاز.
oSurface-mount (WSN) – للتجميع الآلي في التصميمات المدمجة.
تحويلة Busbar (FLU) – للاتصالات ذات التيار العالي مع أطراف استشعار كلفن.
·حماية البيئة: ضع في اعتبارك مقاومة التآكل (الفولاذ المقاوم للصدأ أو السبائك الخاملة) ونطاق درجة حرارة التشغيل (-55 درجة مئوية إلى +170 درجة مئوية) للبيئات القاسية.
من خلال تقييم هذه المعلمات، يمكنك التأكد من أن المقاوم الحسي الحالي الخاص بك يقدم قياسات دقيقة وخالية من الانحراف طوال فترة خدمته بالكامل.

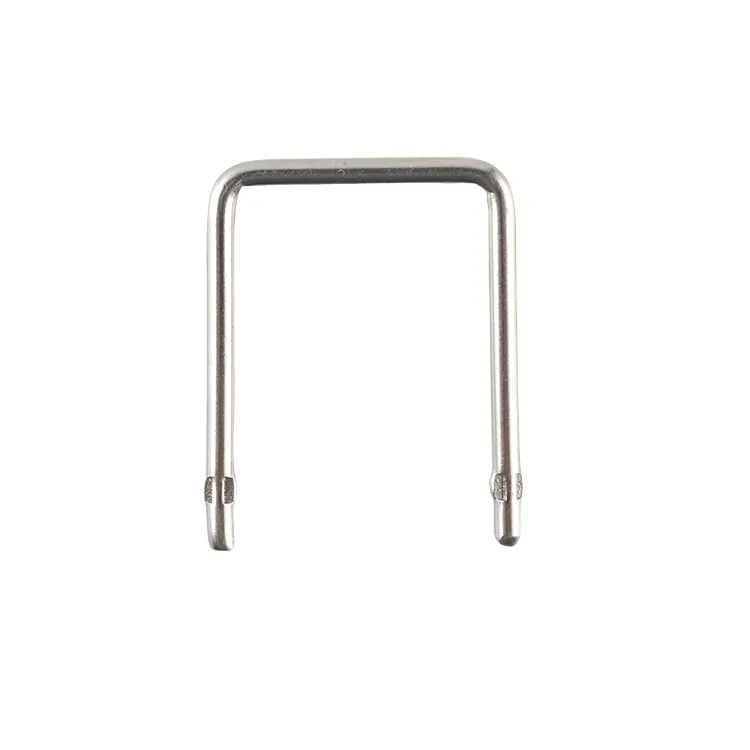

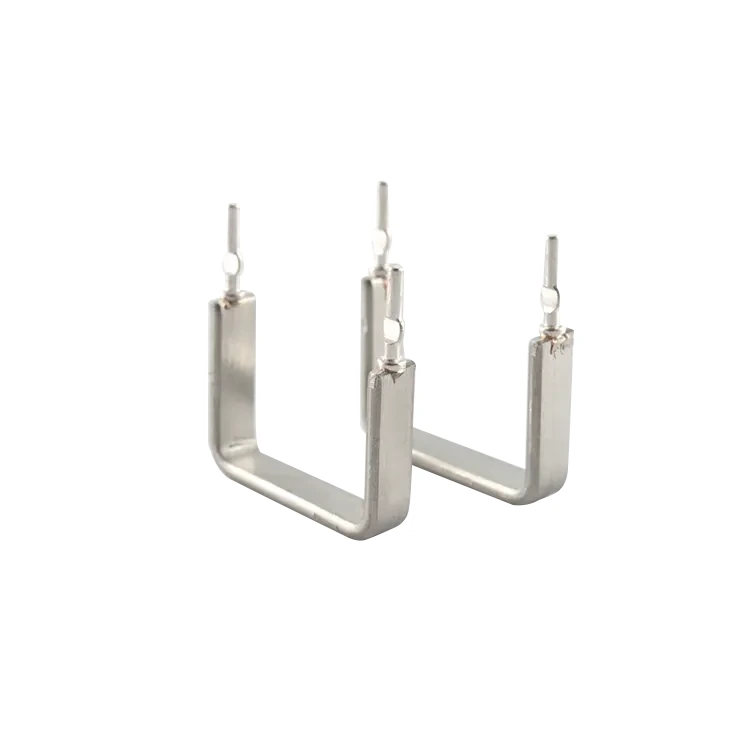

سلسلة OAR – مقاوم العناصر المعدنية في الهواء الطلق
تتميز سلسلة OAR بتصميم عمودي في الهواء الطلق مع أسلاك شعاعية، مما يوفر حثًا منخفضًا للغاية وتبديدًا حراريًا ممتازًا. تتراوح قيم المقاومة من 5mΩ إلى 100mΩ مع تصنيفات طاقة تبلغ 1W و3W و5W. يعمل البناء المفتوح على رفع العنصر فوق PCB، مما يسمح بتدفق الهواء تحته ويحافظ على الحرارة بعيدًا عن المكونات الحساسة. مثالية للدوائر العاكسة، وإمدادات الطاقة، وإدارة طاقة وحدة المعالجة المركزية.

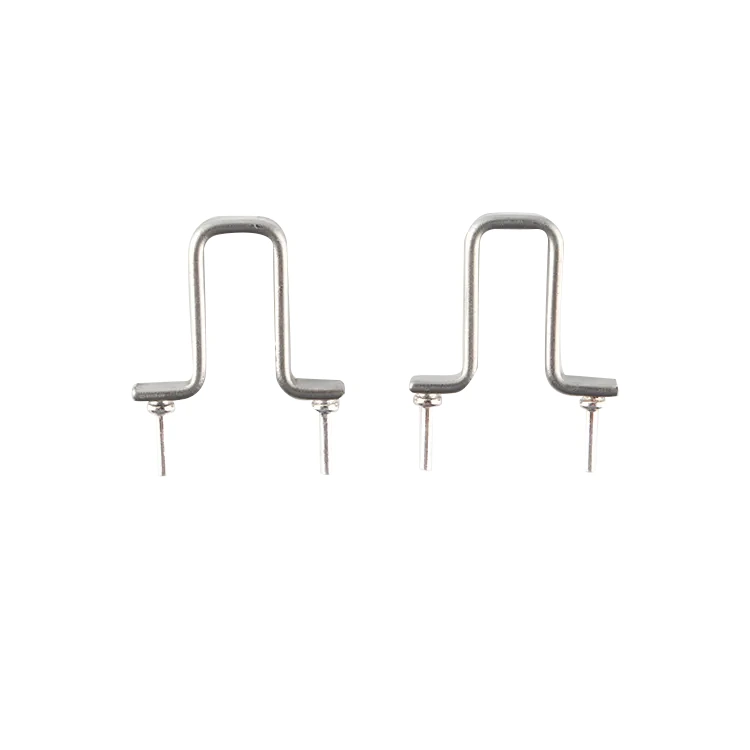

سلسلة FLQ53/FLQ50 – مقاوم تحسس تيار السبائك العمودي
توفر هذه المقاومات المصنوعة من السبائك الرأسية حلاً مدمجًا من الرصاص الشعاعي مع ثبات استثنائي. تغطي سلسلة FLQ53 تصنيفات تيار أعلى (2.5A إلى 21A) مع مقاومة من 2mΩ إلى 50mΩ، في حين تم تحسين سلسلة FLQ50 للتيارات المنخفضة (1A إلى 3A) مع مقاومة من 3mΩ إلى 100mΩ. يتميز كلاهما بمعدل TCR منخفض للغاية (±50 جزء في المليون/درجة مئوية) وتفاوتات مشددة تصل إلى ±1%، مما يجعلهما مثاليين لإدارة البطارية، وأجهزة التحكم في المحركات، والإلكترونيات المحمولة.

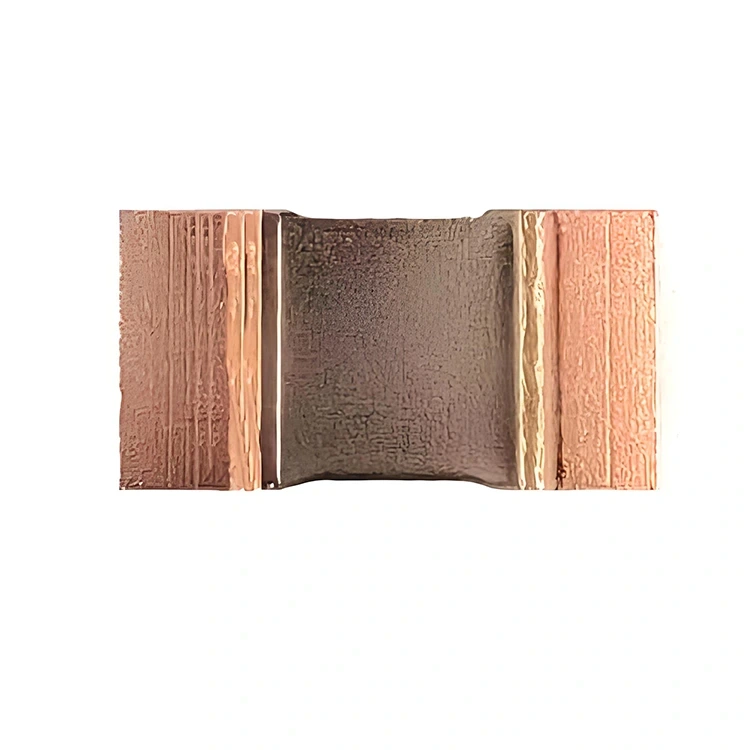

سلسلة WSN - مقاوم تحسس التيار SMD من السبائك العارية
تقدم سلسلة WSN أداء عناصر السبائك الملحومة بشعاع الإلكترون إلى العبوات المثبتة على السطح. مع قيم المقاومة من 0.1mΩ إلى 5mΩ وتقييمات الطاقة 3W، 5W، و7W، تم تصميم تحويلات SMD هذه للتجميع الآلي عالي الحجم. متوفرة بمقاسات متوافقة مع معايير الصناعة (2512، 3920، 5930، 2726)، وتتميز بتحريض منخفض للغاية (<5nH) وموثوقية AEC-Q200، مما يجعلها مثالية لنظام إدارة المباني في السيارات، والمحولات عالية التردد، ووحدات الطاقة.

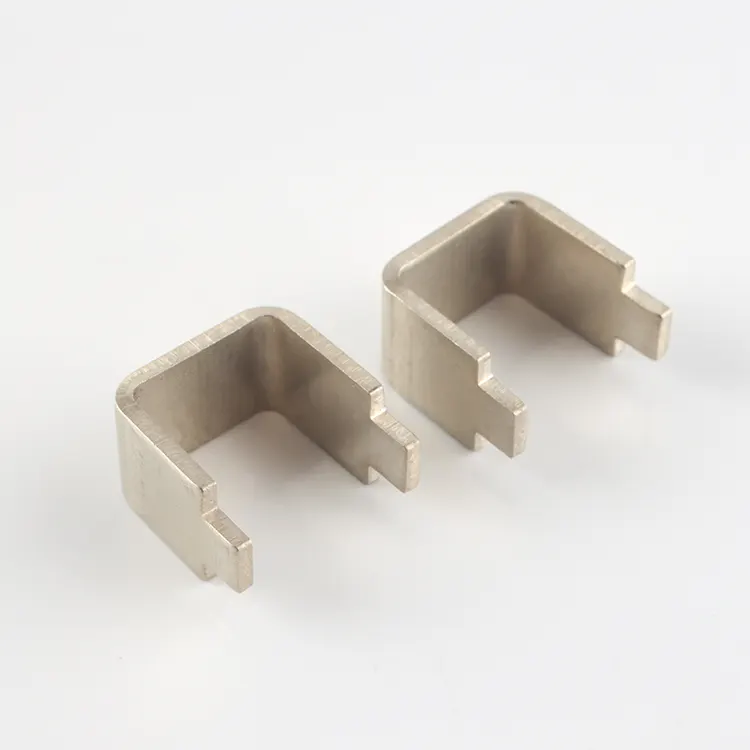

سلسلة FLU - تحويلة بسبار عالية التيار
بالنسبة للتطبيقات التي تتطلب قياس التيار بمئات الأمبيرات، توفر سلسلة FLU حلاً قويًا لتحويل قضيب التوصيل. تم تصنيع هذه التحويلات باستخدام لحام شعاع الإلكترون الفراغي وأطراف النحاس النقي، وتوفر مقاومة تتراوح من 0.1mΩ إلى 0.667mΩ مع معدلات طاقة تصل إلى 15W. يضمن اتصال كلفن (4 أسلاك) قياسًا دقيقًا من خلال القضاء على أخطاء مقاومة الرصاص. مثالي لرفوف البطاريات وشحن السيارات الكهربائية وتوزيع الطاقة الصناعية.
| صناعة | تطبيق محدد | السلسلة الموصى بها |
| السيارات | أنظمة إدارة البطارية (BMS) | فلو، WSN، FLQ53 |
| محولات DC-DC (12 فولت/48 فولت) | WSN، OAR | |
| شواحن المركبات الكهربائية | انفلونزا، WSN | |
| صناعي | محركات السيارات وأجهزة التحكم المؤازرة | FLQ53، OAR |
| العاكسون وVFDs | WSN، انفلونزا | |
| إمدادات الطاقة | أور، FLQ50 | |
| الالكترونيات الاستهلاكية | شواحن سريعة (USB PD) | إف إل كيو 50، دبليو إس إن |
| بنوك الطاقة | FLQ50 | |
| الطاقة المتجددة | محولات الطاقة الشمسية | WSN، انفلونزا |
| أنظمة تخزين الطاقة (ESS) | انفلونزا، WSN | |
| الاتصالات والخادم | وحدات توزيع الطاقة | WSN، انفلونزا |
| الاختبار والقياس | الأحمال الإلكترونية | أور، FLQ53 |
س: ما الفرق بين المقاومة الحالية والمقاومة القياسية؟
ج: تم تحسين المقاومات الحسية الحالية للمقاومة المنخفضة للغاية (عادةً <0.1Ω)، وانخفاض TCR، والاستقرار العالي. تم تصميم المقاومات القياسية لتطبيقات الأغراض العامة وقد تؤدي إلى انخفاض غير مقبول في الجهد أو انحراف في درجة الحرارة في دوائر الاستشعار.
س: ما أهمية اتصال كلفن (4 أسلاك)؟
ج: في التحويلات ذات التيار العالي (سلسلة FLU)، يمكن أن تؤدي مقاومة الرصاص إلى حدوث أخطاء كبيرة. يفصل اتصال كلفن الأطراف الحاملة للتيار عن أطراف استشعار الجهد، مما يزيل مقاومة الرصاص من القياس.
س: ما هو TCR الذي يعتبر "منخفضًا" للاستشعار الحالي؟
ج: بالنسبة للتطبيقات الدقيقة، يكون TCR أقل من ±100 جزء في المليون/درجة مئوية أمرًا مرغوبًا فيه. توفر سلسلتا FLQ وWSN لدينا TCR منخفضًا يصل إلى ±25 جزء في المليون/درجة مئوية، مما يضمن قراءات مستقرة عبر اختلافات درجات الحرارة.
س: هل يمكنني استخدام مقاوم استشعار التيار المثبت على السطح لتطبيقات التيار العالي؟
ج: نعم. توفر سلسلة WSN الخاصة بنا تقييمات طاقة تصل إلى 7 وات في حزم SMD، وهي مناسبة للتيارات التي تصل إلى 100 أمبير مع تخطيط PCB المناسب والإدارة الحرارية. بالنسبة للتيارات الأعلى (> 200 أمبير)، يوصى باستخدام وصلات قضيب التوصيل FLU الخاصة بنا.
س: كيف أحسب قيمة المقاومة المثالية؟
ج: اختر مقاومة تنتج انخفاضًا في الجهد من 50 مللي فولت إلى 100 مللي فولت عند أقصى تيار. على سبيل المثال، لتيار أقصى قدره 50 أمبير، ينتج عن المقاوم 1mΩ انخفاض بمقدار 50mV. تأكد دائمًا من بقاء تبديد الطاقة (P = I²R) ضمن تصنيف المقاوم.
لمعرفة المزيد حول عروضنا الخاصة بالمقاومات الحسية الحالية، يرجى استكشاف فئات المنتجات التالية:
· سلسلة OAR (عنصر معدني في الهواء الطلق) - مقاومات عمودية من خلال الفتحات لاستشعار تيار العاكس ومصدر الطاقة.
· سلسلة FLQ53/FLQ50 (سبيكة عمودية) – مجزئات الرصاص الشعاعية المدمجة لإدارة البطارية والتحكم في المحرك.
· سلسلة WSN (SMD من السبائك العارية) - يتم تركيبها على السطح، لتطبيقات السيارات والتطبيقات عالية التردد.
· سلسلة FLU (Busbar Shunt) - محولات بسبار عالية التيار مع وصلة كلفن لرفوف البطاريات وشحن المركبات الكهربائية.
سواء كنت بحاجة إلى مقاومة استشعار تيار دقيقة لتصميم BMS جديد، أو تحويلة SMD عالية الموثوقية لإلكترونيات السيارات، أو حل قضيب توصيل مخصص لنظام توزيع الطاقة، فإن فريقنا جاهز للمساعدة. اتصل بنا اليوم للحصول على عرض تفصيلي أو استشارة فنية أو جولة في المصنع.
