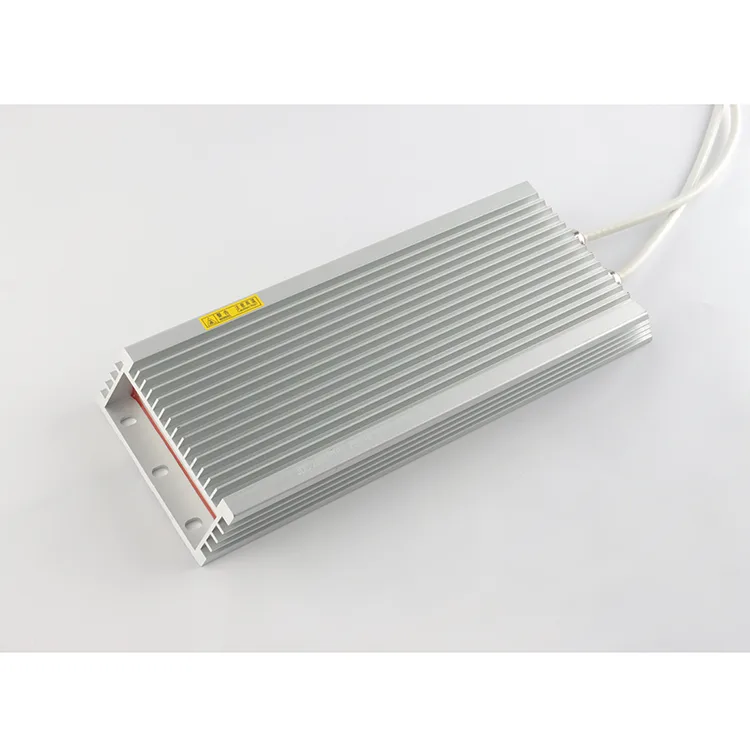

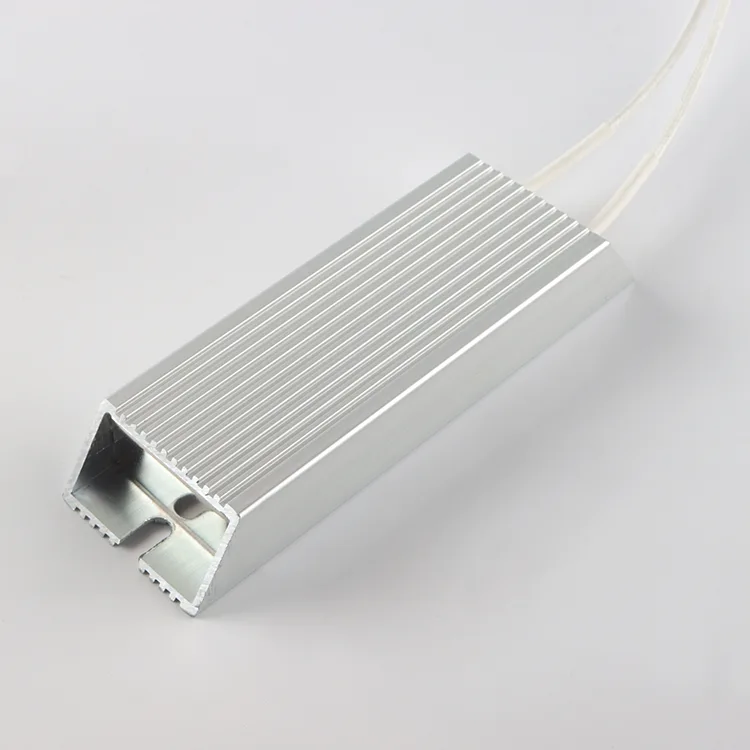

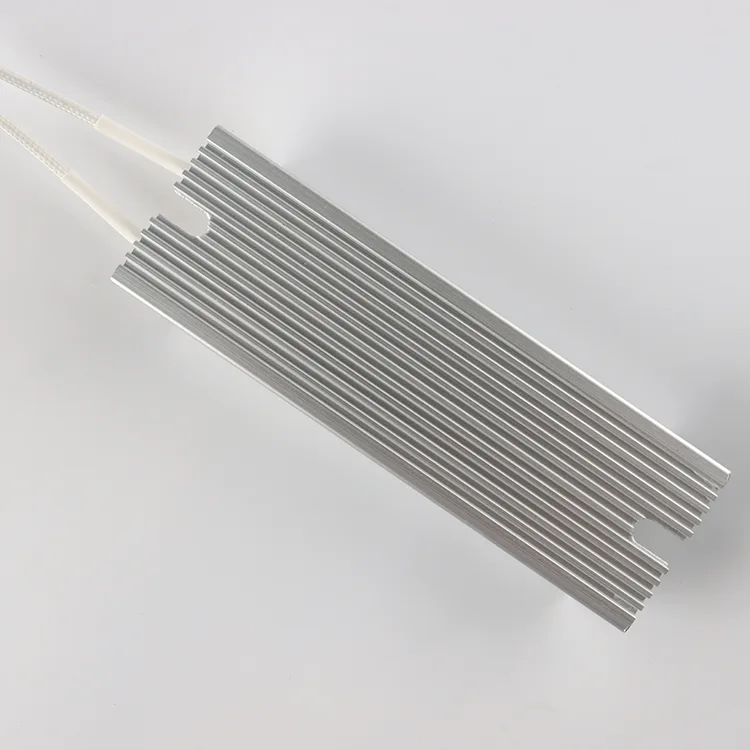

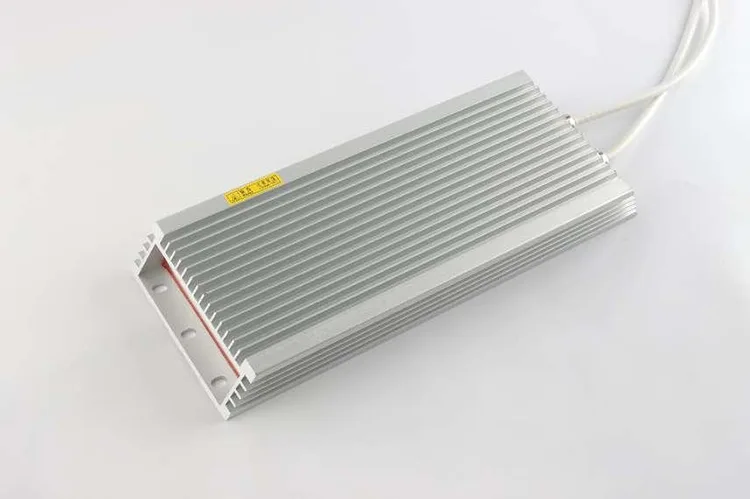

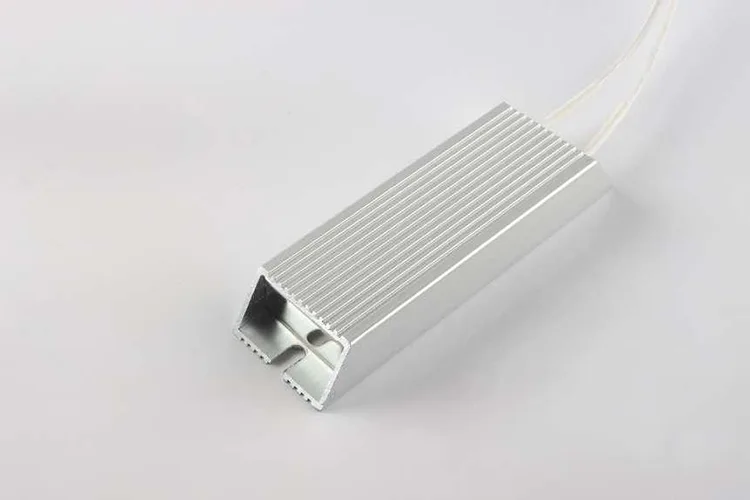

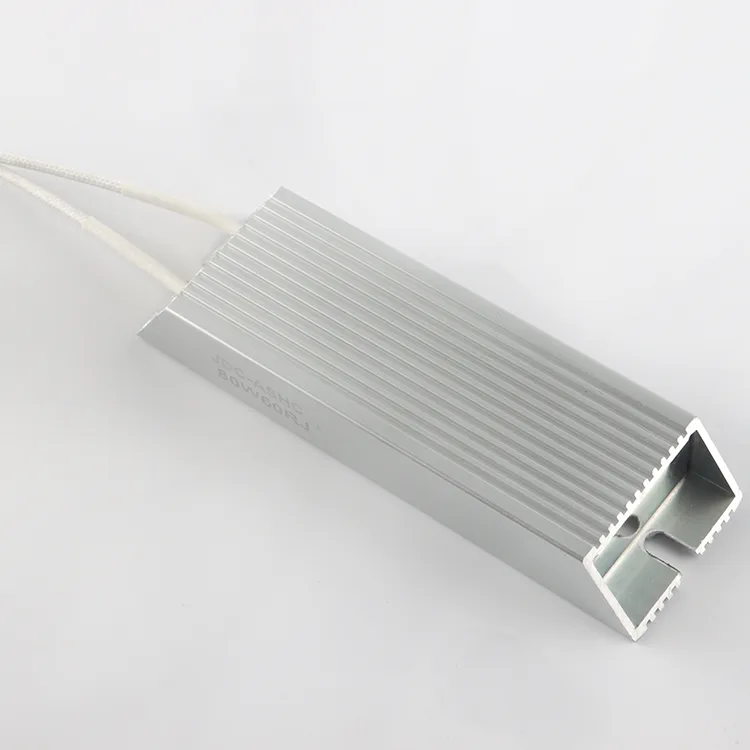

إن مقاوم الكبح السلكي المصنوع من الألومنيوم من سلسلة RXLG عبارة عن مقاوم فرملة ديناميكي صناعي عالي الأداء تم تصميمه وتصنيعه بواسطة RST Electric، وهي مورد مقاوم محترف يتمتع بخبرة تزيد عن 10 سنوات في البحث والتطوير والإنتاج. تم تطوير المقاوم المصنوع من الألومنيوم خصيصًا لحل العيوب الشائعة لمقاومات الأسلاك المفتوحة التقليدية والمقاومات الأنبوبية الخزفية، مثل ارتفاع درجة الحرارة المتكرر ومقاومة الاهتزاز الضعيفة وعمر الخدمة القصير في ظل ظروف الكبح الديناميكي المستمر.
من خلال اعتماد غلاف متكامل من سبائك الألومنيوم المبثوق كمشتت حراري الكل في واحد ونواة من السيراميك عالي الحرارة ملفوفة بسلك مقاومة سبائك عالي الثبات، يتميز مقاوم الكبح RXLG بهيكل مدمج وأداء ممتاز لتبديد الحرارة وقدرة قوية ضد الصدمات.
يغطي نطاق الطاقة الخاص بها من 60 واط إلى 2000 واط، مع قيم مقاومة تتراوح من 0.1Ω إلى 10KΩ. وهو يدعم تفاوتين للمقاومة (±1% / ±5%) وخيارات متعددة لمعامل درجة الحرارة. تتوفر ثلاث درجات لحماية الدخول (IP20 القياسي، وIP54 الاختياري، وIP65) للتكيف مع بيئات العمل المتنوعة.
تتوافق جميع المنتجات مع معايير الشهادات الدولية CE وRoHS. تتوافق على نطاق واسع مع محركات التردد المتغير (VFD)، والمحركات المؤازرة، والمصاعد، والرافعات، وإمدادات الطاقة UPS، ومعدات اللحام وأنظمة توليد الطاقة المتجددة، تعتبر مقاومات سلسلة RXLG مثالية للفرملة الديناميكية، وتبديد الطاقة المتجددة واختبار الحمل. نحن ندعم التخصيص الكامل لتصنيع المعدات الأصلية وتصنيع التصميم الشخصي فيما يتعلق بالطاقة والمقاومة ونوع المحطة الطرفية وأبعاد التثبيت، ونخدم موردي معدات الأتمتة العالمية ومتكاملي الأنظمة.
|
نموذج السلسلة |
RXLG |
|
القوة المقدرة |
60 واط ~ 2000 واط (طاقة أعلى مخصصة حسب الطلب) |
|
نطاق المقاومة |
0.1Ω ~ 10KΩ (قيم المقاومة الخاصة متاحة للتخصيص) |
|
التسامح المقاومة |
±1%، ±5% |
|
معامل درجة الحرارة (TCR) |
±50 جزء في المليون/درجة مئوية ~ ±350 جزء في المليون/درجة مئوية |
|
درجة حرارة التشغيل المحيطة |
-55 درجة مئوية ~ +200 درجة مئوية |
|
قوة عازلة |
تيار متردد 3 كيلو فولت/50 هرتز، يتحمل لمدة 5 ثوانٍ |
|
مقاومة العزل |
≥100MΩ @ DC500V |
|
مادة الضميمة |
سبائك الألومنيوم المبثوقة المضادة للتآكل |
|
الهيكل الداخلي |
قلب سيراميك عالي الحرارة + لف سلك من سبيكة معدنية |
|
طريقة التركيب |
تركيب أفقي، تركيب سطحي عمودي |
|
نوع المحطة |
محطة المسمار، الرصاص الطائر، موصل مخصص |
|
حماية الدخول |
معيار IP20؛ اختياري IP54، IP65 |
|
الشهادات |
سي، بنفايات |
|
القوة المقدرة |
L1 ± 1.5 (مم) |
L2 ± 1 (مم) |
العرض ± 1 (مم) |
ح ± 1 (مم) |
الوزن (كجم) |
|
60 واط |
115 |
98 |
40 |
20 |
0.049 |
|
80 واط |
140 |
123 |
40 |
20 |
0.061 |
|
100 واط |
165 |
148 |
40 |
20 |
0.072 |
|
120 واط |
190 |
173 |
40 |
20 |
0.092 |
|
150 واط |
215 |
198 |
40 |
20 |
0.46 |
|
200 واط |
165 |
147 |
60 |
30 |
0.47 |
|
300 واط |
215 |
197 |
60 |
30 |
0.66 |
|
400 واط |
265 |
247 |
60 |
30 |
0.83 |
|
500 واط |
335 |
317 |
60 |
30 |
1.05 |
|
800 واط |
400 |
382 |
59 |
61 |
2.85 |
|
1000 واط |
400 |
384 |
50 |
107 |
3.22 |
|
1200 واط |
450 |
434 |
50 |
107 |
3.72 |
|
1500 واط |
485 |
469 |
50 |
107 |
3.9 |
|
2000 واط |
550 |
534 |
50 |
107 |
4.26 |
بيت من الألومنيوم المبثوق المحزز، بالمقارنة مع أغلفة الألومنيوم المسطحة، فإن التصميم المحزز يوسع مساحة التبادل الحراري بنسبة 42%. إنه يحقق تبديد الحرارة الطبيعي السلبي بدون مراوح التبريد المساعدة، مما يقلل بشكل فعال من النقاط الساخنة الداخلية ويتجنب ارتفاع درجة الحرارة المحلية أثناء التشغيل المستمر لفترة طويلة.
1. هيكل اللف الأساسي من السيراميك. يعمل قلب السيراميك غير العضوي ذو درجة الحرارة العالية على تثبيت سلك مقاومة السبائك بقوة. حتى في ظل اهتزاز المعدات على المدى الطويل، فإن سلك المقاومة لن يتغير أو يرتخي، مما يحافظ على انحراف المقاومة ضمن نطاق التسامح القياسي ويضمن الأداء الكهربائي المستقر.
2. قاعدة تثبيت مثقوبة مسبقًا. تتيح فتحات التثبيت القياسية المحجوزة مسبقًا الموجودة على الغلاف السفلي التثبيت السريع على خزائن المعدات. يعمل التثبيت الملامس المباشر على تحسين كفاءة التوصيل الحراري بنسبة تزيد عن 30%، مما يزيد من ميزة تبديد الحرارة لقذيفة الألومنيوم.

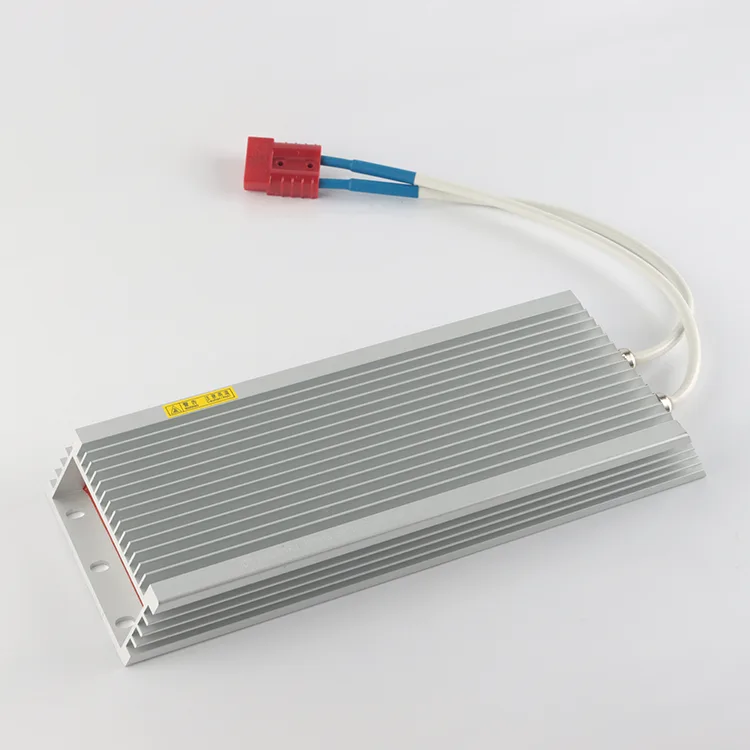

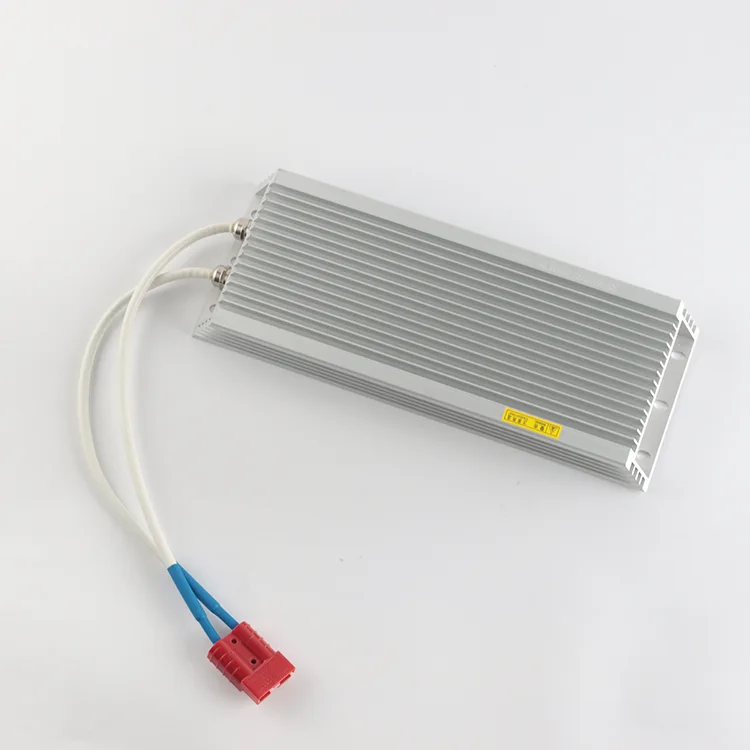

3. محطات اختيارية متعددة. يتم توفير ثلاثة أنواع من المحطات الطرفية (الطرف اللولبي، والسلك الطائر، والموصل المخصص) لتتناسب مع عادات الأسلاك لمختلف شركات تكامل الأتمتة وشركات تصنيع المعدات، مما يؤدي إلى تحسين كفاءة الأسلاك في الموقع.
1. تبديد ممتاز للحرارة وكثافة طاقة عالية
2. مقاومة ميكانيكية وبيئية قوية
3. تركيب سهل ومرن
4. سلامة كهربائية موثوقة.
5. تغطية كاملة للمواصفات
6. عمر خدمة طويل
7. التخصيص المرن
تُستخدم مقاومات الإسكان المصنوعة من الألومنيوم على نطاق واسع في الأتمتة الصناعية وإلكترونيات الطاقة وآلات الرفع والطاقة الجديدة وغيرها من المجالات. وتتمثل الوظيفة الأساسية في الكبح الديناميكي وتبديد الطاقة المتجددة.
1. محركات التردد المتغير (VFDs)
2. إمدادات الطاقة و UPS
3. التحكم في المحركات والأتمتة
4. معدات اللحام
5. الرافعات والمصاعد
1. الفحص الفوري اليومي، تحقق مما إذا كان الغلاف قد تغير لونه وما إذا كانت الأجهزة الطرفية بها رائحة غير طبيعية عند بدء تشغيل الجهاز. توقف عن الاستخدام فورًا إذا ارتفعت درجة حرارة المقاوم بشكل غير طبيعي.
2. الصيانة الروتينية الشهرية، تنظيف الغبار والأوساخ الزيتية في أخاديد تبديد الحرارة المصنوعة من الألومنيوم. تراكم الغبار هو السبب الرئيسي لفشل ارتفاع درجة حرارة المقاوم.
3. الصيانة العميقة ربع السنوية، قم بقطع مصدر الطاقة، وشد البراغي الطرفية، واستخدم مقياسًا متعددًا لاختبار قيمة المقاومة الفعلية. استبدل المقاوم في الوقت المناسب إذا تجاوزت المقاومة نطاق التسامح.
4. صيانة التخزين الخامل على المدى الطويل، قم بتخزين المنتجات في مستودع جاف وجيد التهوية. قم بالتشغيل والتشغيل لمدة 30 دقيقة كل 3 أشهر لإزالة الرطوبة الداخلية ومنع تدهور أداء العزل.
نختار 4 حالات عملاء عالمية نموذجية تحتوي على نقاط ضعف حقيقية وحلول وبيانات تحسين قابلة للقياس لإظهار أداء المنتج في ظروف العمل الفعلية.
● نقطة الألم لدى العميل: ترتفع درجة حرارة مقاومات الكبح الأنبوبية الأصلية بشكل متكرر، مما يتطلب صيانة من 3 إلى 5 مرات شهريًا، مما يؤدي إلى ارتفاع تكاليف خدمة ما بعد البيع.
● الحل المعتمد: تم استبداله بمقاوم الكبح المصنوع من الألومنيوم RXLG 1000W IP20.
● بيانات التشغيل: تم تشغيل المقاومات بشكل متواصل لمدة 27 شهرًا دون حدوث أي أعطال بسبب ارتفاع درجة الحرارة. يتم تقليل تكاليف الصيانة الشهرية بنسبة 83%، ويتم توفير مساحة الخزانة بنسبة 35% تقريبًا.
● نقطة الضعف لدى العميل: تقع الورشة في منطقة ساحلية ذات رطوبة عالية واهتزازات قوية. غالبًا ما تعاني المقاومات العادية من فشل الدائرة القصيرة في مواسم الأمطار كل عام.
● الحل المعتمد: مقاومات الكبح المختومة RXLG 1500W IP54 المخصصة.
● بيانات التشغيل: بعد 22 شهرًا من التشغيل المستمر في ورشة العمل الرطبة، لم يحدث أي تدفق للمياه أو تلف في الدائرة الكهربائية. يتم تقليل وقت تعطل المعدات الناتج عن أعطال المقاوم من 12 يومًا في السنة إلى أقل من يومين في السنة.
● نقطة الضعف التي يواجهها العميل: لا يمكن لمقاومات الحمل التقليدية التكيف مع الاختلافات الكبيرة في درجات الحرارة الخارجية، مما يؤدي إلى تقادمها بسرعة وفقدان وظيفة تحميل التفريغ، مما يؤدي إلى زيادة شحن البطارية.
● الحل المعتمد: مقاوم مقاوم للماء بالكامل RXLG 500W IP65 كحمل تفريغ للطاقة الشمسية الزائدة.
● بيانات التشغيل: تشغيل خارجي مستقر لمدة 19 شهرًا. يتم تقليل عدد أخطاء الشحن الزائد للبطارية بنسبة 90%.
● نقطة الضعف لدى العميل: التوقف المتكرر في حالات الطوارئ للمحركات المؤازرة يؤدي إلى التقادم السريع للمقاومات العادية، والتي تحتاج إلى الاستبدال كل 3 إلى 6 أشهر.
● الحل المعتمد: مقاومات الكبح المصنوعة من الألومنيوم RXLG 200W التطبيقية.
● بيانات التشغيل: تتحمل المقاومات آلاف عمليات الكبح كل يوم، ويمتد عمر الخدمة لمجموعة واحدة إلى أكثر من عامين.
1. يتم تغليف كل مقاوم مبيت من الألومنيوم بطبقة من البولي إيثيلين المضاد للخدش ومعبأة في علبة كرتونية صغيرة مستقلة لمنع حدوث خدوش على غلاف الألومنيوم.
2. يتم تغطية جميع المسامير والوصلات الطرفية بأغطية مطاطية عازلة لتجنب تشوه الرصاص وقصر الدائرة أثناء النقل لمسافات طويلة.
3. بالنسبة للطلبات المجمعة، تتم إضافة أقسام الرغوة داخل الكرتون الخارجي لمنع الاصطدام والاهتزاز.
4. يتم إرفاق المستندات الكاملة بما في ذلك تقرير فحص المصنع وشهادات CE وRoHS وقائمة التعبئة بكل دفعة من البضائع.
1. عينات صغيرة وطلبات تجريبية: DHL، FedEx، UPS International Express، التسليم خلال 3 إلى 7 أيام عمل.
2. طلبات الدفعة المتوسطة: الشحن الجوي وتوازن الوقت والتكلفة.
3. الطلبات المجمعة الكبيرة: الشحن البحري عبر المحيطات، وهو الحل الأكثر فعالية من حيث التكلفة للمشتريات الجماعية.
تمر جميع مقاومات سلسلة RXLG بفحص المصنع الكامل بنسبة 100% قبل التسليم، بما في ذلك اختبار المقاومة واختبار تحمل الجهد العالي والكشف عن التصوير الحراري، لضمان الحصول على منتجات مؤهلة.
ج: رقم IP20 يمنع فقط الحطام الصلب الكبير وليس لديه قدرة مقاومة للماء والرطوبة. بالنسبة للبيئات الخارجية أو الرطبة أو المعرضة للرذاذ، يرجى اختيار مقاومات مخصصة IP54 أو IP65 محكمة الغلق لتجنب قصر الدائرة الداخلية الناتج عن بخار الماء.
ج: هناك أربعة أسباب رئيسية:
① المساحة المحيطة مغلقة، مما يؤدي إلى سوء تبديد الحرارة؛
② يتراكم الغبار ويسد أخاديد تبديد الحرارة المصنوعة من الألومنيوم؛
③ تتجاوز قوة الكبح اللحظية الفعلية القوة المقدرة للمقاوم؛
④ تتسبب المحطات السائبة في مقاومة التلامس المفرطة.
ج: نعم. يتم دعم الاتصال المتسلسل والمتوازي. يمكن لفريقنا الفني المحترف توفير حلول الأسلاك المتوازية المتسلسلة وفقًا لمعلمات الطاقة والمقاومة المطلوبة لتحقيق حمل مشترك عالي الطاقة.
ج: نقدم ضمانًا عالميًا لمدة 12 شهرًا في ظل التثبيت الصحيح وظروف التشغيل العادية. وفي الوقت نفسه، نحن نقدم التوجيه الفني المجاني مدى الحياة لاختيار المعلمات، التثبيت وإزالة الأخطاء.
ج: بالتأكيد. يمكننا تخصيص الطاقة المقدرة، وقيمة المقاومة، والتسامح، ودرجة IP، ونوع المحطة، وحجم التركيب ولون الغلاف وفقًا للرسومات أو المتطلبات. خدمات تصنيع المعدات الأصلية وأوديإم متاحة بالكامل.
ج: تتراوح درجة حرارة التشغيل المحيطة العادية من -55 درجة مئوية إلى +200 درجة مئوية، مما يجعلها تتكيف مع ورش العمل ذات درجة الحرارة العالية والبيئات الخارجية ذات درجة الحرارة المنخفضة في مناطق مختلفة.
