6U بنك تحميل محمول مثبت على حامل DC

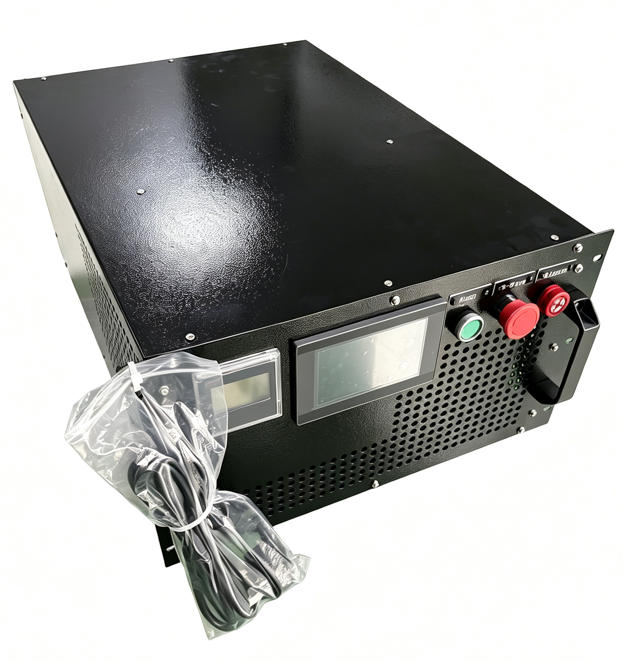

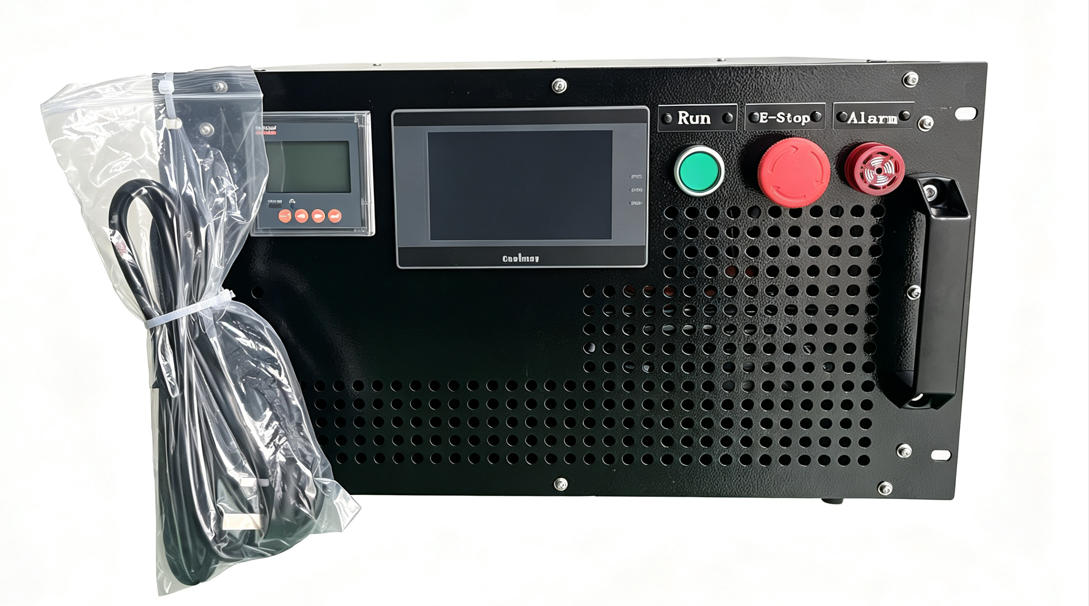

بنك التحميل المحمول 6U المثبت على حامل DC (الطراز: RST-DC60V-400A-R) عبارة عن معدات اختبار تحميل وهمية عالية الأداء ومقاومة مدمجة في هيكل حامل 6U مقاس 19 بوصة متوافق مع معايير الصناعة. يدعم التصميم ثنائي الغرض كلاً من تركيب الخزانة الثابتة والاختبار على الهاتف المحمول في الموقع.

توفر وحدة تحميل التيار المستمر المقاومة دقة، محاكاة حمل التيار المستمر المستقر، والتفريغ لساعات طويلة، والتحقق من السعة اختبار قبول المصنع لبطاريات الليثيوم أيون، وأنظمة تخزين الطاقة، UPS والمقومات وطاقة الاتصالات ومصادر الطاقة الأخرى التي تعمل بالتيار المستمر. إنه موثوق به على نطاق واسع لفحص البحث والتطوير في المختبر، والتشغيل في الموقع، والصيانة الوقائية الروتينية اختبارات التحميل والتحقق من أداء الطاقة من طرف ثالث.

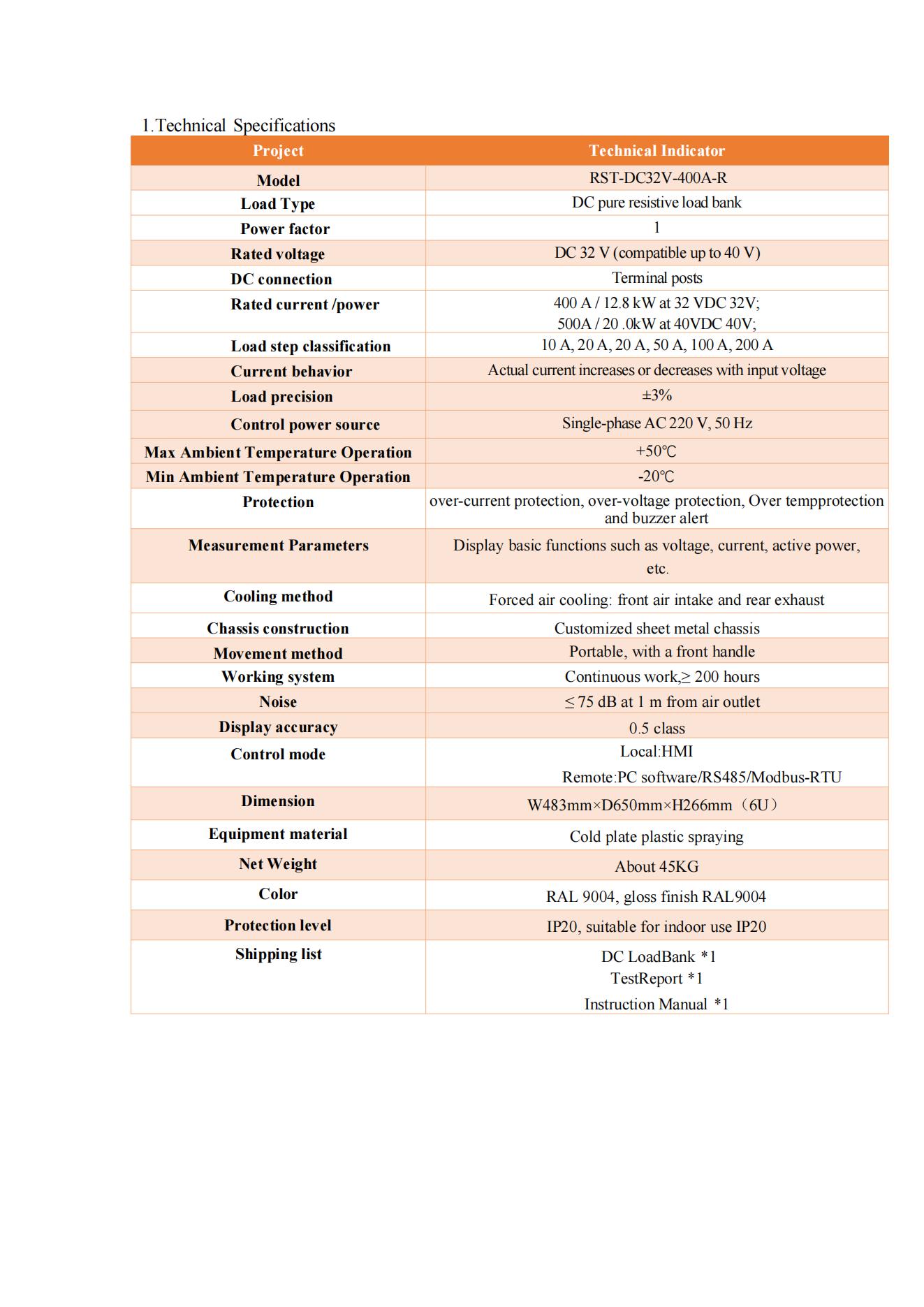

المعلمات التقنية

مزايا المنتج الرئيسية

يجمع بنك التحميل 6U DC بين الحجم الصغير وإمكانية النقل والتحكم المرن في الحمل والأداء الموثوق.

1.  بصمة مدمجة مكونة من 6 وحدات مثبتة على حامل، مما يوفر مساحة تركيب الخزانة إلى الحد الأقصى

2. وظيفة الاستخدام المزدوج: تركيب حامل دائم واختبار ميداني محمول بمقابض الرفع

3. مقاومات من السبائك عالية الجودة، وقيمة مقاومة مستقرة، ونتائج اختبار دقيقة وقابلة للتكرار للغاية

4.  وسائل حماية متعددة السلامة كاملة النطاق، تدعم اختبار التفريغ لفترة طويلة دون مراقبة

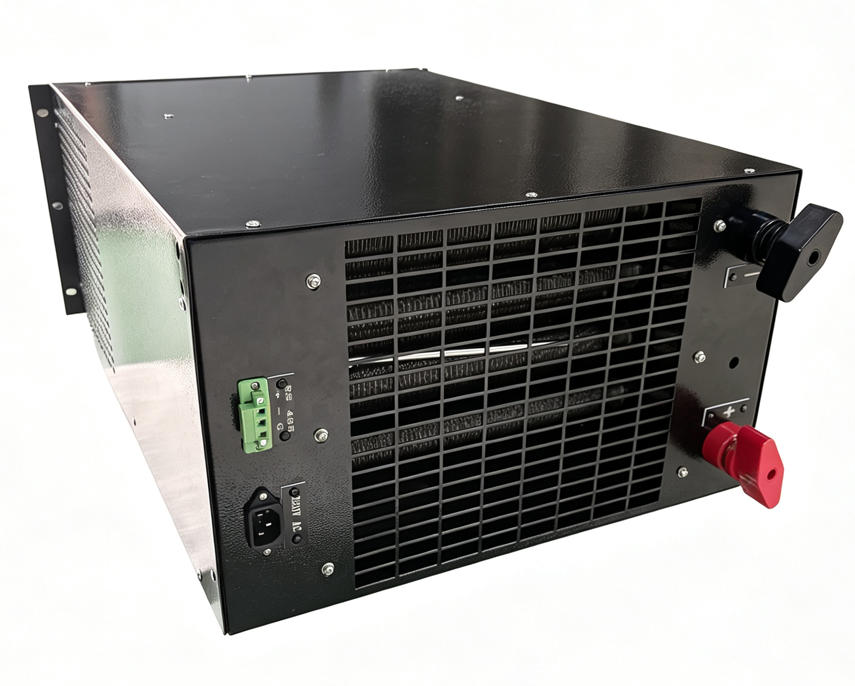

5. نظام تبريد منخفض الضوضاء وعالي الكفاءة، وتبديد سريع للحرارة، وعمر خدمة مقاوم ممتد

6.  وحدة تسجيل البيانات المدمجة، وبيانات الاختبار التي يمكن تتبعها لإعداد تقارير القبول الرسمية

7.  قابل للتخصيص بالكامل: جهد التيار المستمر، والطاقة المقدرة، وخطوات التحميل، ووظائف الاتصال

8.  خدمة ما بعد البيع الكاملة: ضمان المصنع لمدة عام، ودعم فني مجاني مدى الحياة

سيناريوهات التطبيق واسعة النطاق

• تفريغ بطارية تخزين الطاقة التجارية والصناعية واختبار قدرتها

• تشغيل UPS من النوع DC وإمدادات الطاقة الاحتياطية وفحص القبول

• توزيع الطاقة لخزانة خادم مركز البيانات والتحقق من نظام التبريد

• المقوم، والعاكس، وإمدادات الطاقة ذات الجهد العالي DC الشيخوخة والحرق في الاختبار

• الصيانة الروتينية لنظام الطاقة DC لمحطة الاتصالات الأساسية وفحص الحمل

• اختبار أداء البحث والتطوير لمعدات الطاقة الخاصة بمختبرات الطاقة الجديدة

• خارج الشبكة نظام تخزين الطاقة الشمسية محاكاة التحقق من الحمل

حالات التطبيق في العالم الحقيقي

الحالة 1: تخزين الطاقة الصناعية 800 فولت

اختبار سعة تفريغ البطارية تم نشر بنك الأحمال المحمول المثبت على حامل DC المكون من 6U بواسطة مُدمج نظام الطاقة الجديدة لاختبار التفريغ المستمر لفترة طويلة على مجموعات بطاريات الليثيوم أيون 800VDC لمشاريع تخزين الطاقة التجارية. نظرًا لأن المشروع يتطلب بيانات دقيقة عن السعة الواقعية قبل التسليم في الموقع، فقد تم تركيب الوحدة المدمجة المكونة من 6 وحدات مثبتة على حامل بشكل مؤقت داخل خزانة الاختبار الخاصة بالعميل. أجرى المهندسون دورات تفريغ متعددة الخطوات للحمل الكامل، وسجلوا منحنيات الجهد والتيار المستقرة، وتحققوا من السعة الفعلية القابلة للاستخدام لوحدات تخزين الطاقة. وبفضل خاصية القطع الآمن المدمجة في درجة الحرارة الزائدة، تم إجراء الاختبار دون مراقبة طوال الليل

دون إشراف يدوي. تم تصدير جميع بيانات سجل الاختبار لإنشاء تقارير قبول FAT رسمية، مما يساعد القائم على التكامل على اكتشاف خلايا البطارية ذات الأداء الضعيف في وقت مبكر وتجنب حالات فشل التشغيل المكلفة في الموقع.

الحالة 2: خزانة مركز البيانات ذات الحافة

القبول والتشغيل بالتبديد الحراري قام أحد المقاولين الهندسيين لمراكز بيانات حوسبة الحافة بشراء بنك أحمال التيار المستمر المحمول والمثبت على حامل مكون من 6 وحدات لمحاكاة سحب طاقة الخادم في الوقت الفعلي أثناء فحص موقع ما قبل الإطلاق. بدلاً من انتظار وصول الخوادم الفعلية، قام الفنيون بوضع جهاز الاختبار المكون من 6 وحدات هذا مباشرة في حامل الخادم القياسي مقاس 19 بوصة. من خلال تطبيق مستويات حمل التيار المباشر القابلة للتعديل، قاموا بتكرار سيناريوهات مختلفة لإخراج الحرارة لأجهزة تكنولوجيا المعلومات، والتحقق بشكل كامل من سلامة توزيع الطاقة في الخزانة، وأداء وحدة توزيع الطاقة، وكفاءة تدفق الهواء البارد والساخن في الممر، وقدرة التبريد على مستوى الحامل. كما أتاح تصميم مقبض الرفع المحمول للفريق إمكانية نقل وحدة التحميل بين رفوف الخوادم المتعددة لإنهاء جميع أعمال التشغيل بسرعة. أدى هذا الحل الذي تم اختباره مسبقًا إلى القضاء على المخاطر الخفية المتعلقة بإمدادات الطاقة

قبل نشر الخادم الرسمي، مما يوفر تكاليف تأخير كبيرة للمشروع.
