جهاز مقاومة الكبح لمنصة حفر الآبار

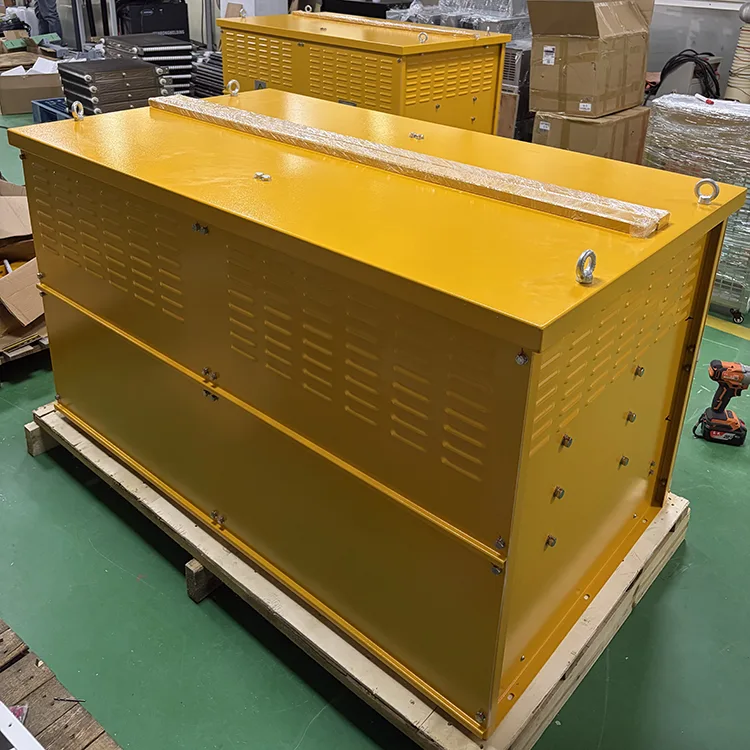

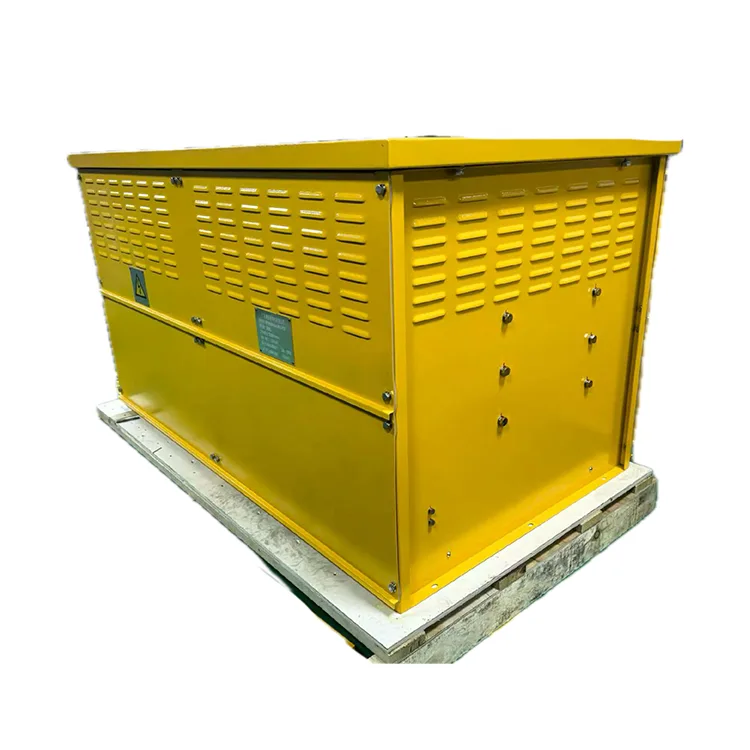

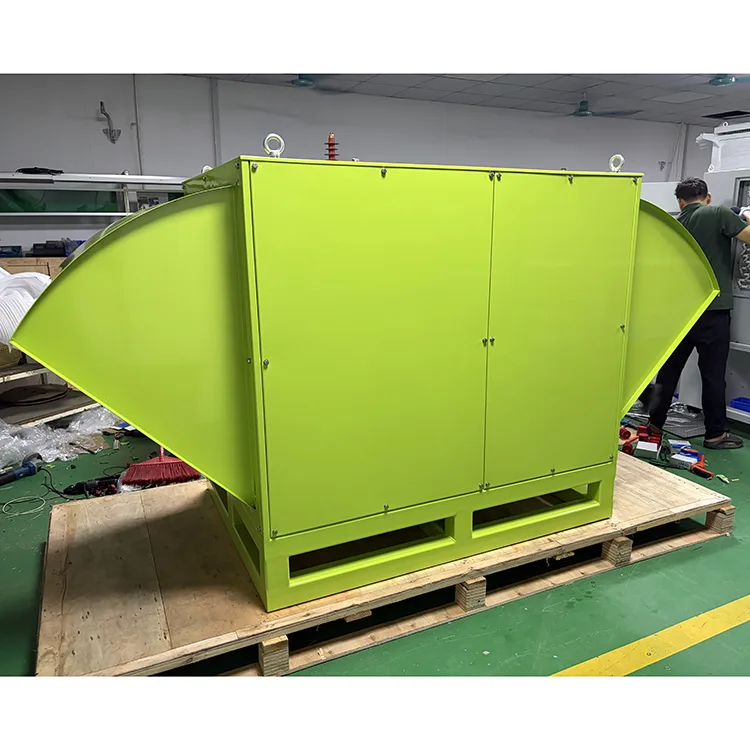

جهاز مقاومة الكبح RSTO‑500kW‑2R×6‑IP23 لمنصة حفر الآبار هو مقاوم كبح عالي الطاقة تم تطويره بواسطة شركة Guangdong Ruisite Electric Co., Ltd. خصيصًا لنظام كبح محول التردد للمحركات الكهربائية على منصات حفر الآبار. مقاومتها المقدرة هي 2Ω × 6 (عند 20 درجة مئوية)، والقدرة المقدرة 500 كيلو واط، والحد الأقصى لجهد التشغيل DC 690 فولت.

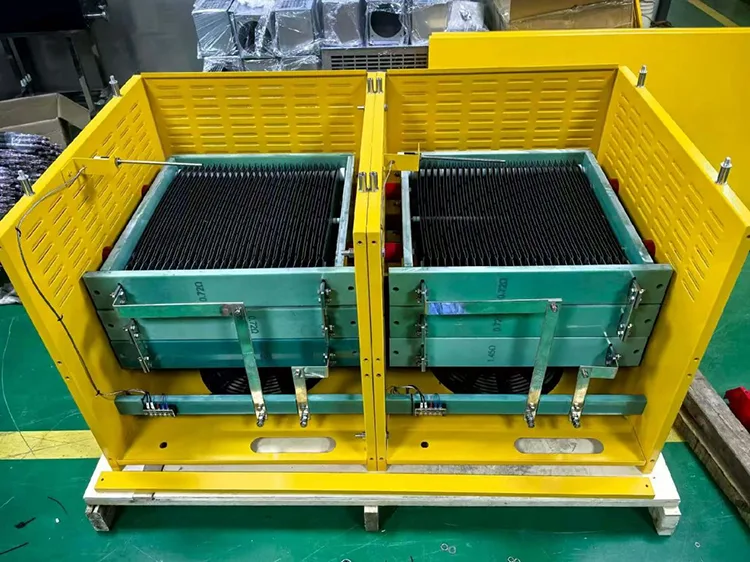

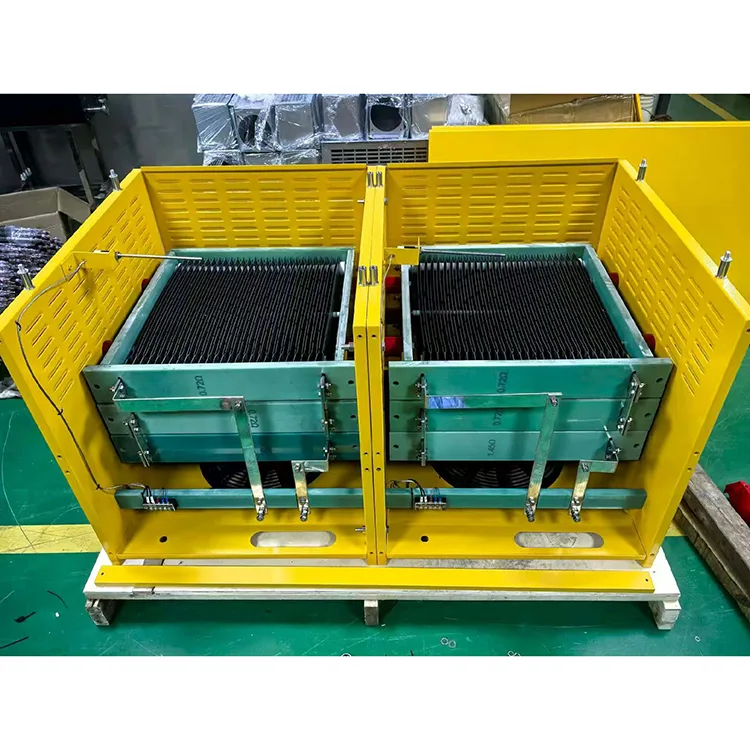

يتكون العنصر المقاوم من سبيكة النيكل والكروم المستقرة، ويستخدم العزل سيراميك الألومينا عالي الأداء وذو درجة الحرارة العالية، مما يضمن الموثوقية والمتانة في ظل الظروف القاسية. تم تجهيز الوحدة بمروحتين تدفق محوريتين T60‑No.5 (كل منهما 5 كيلووات / 380 فولت / 50 هرتز)، مثبتتين أفقيًا مع تبريد هواء قسري مستقل. يدخل هواء التبريد من جهة واحدة، ويمر عبر المراوح المحورية وخلايا المقاومة، ويخرج من خلال المخرج.

الجهاز مناسب للبيئات الخالية من غاز الميثان أو الغازات الأخرى القابلة للاشتعال/المتفجرة، أو الغازات المسببة للتآكل، أو الغازات التي تلحق الضرر بالعزل، أو الغبار الموصل، أو الغبار القابل للاحتراق. تعمل على ارتفاعات تصل إلى 1000 متر، ودرجات الحرارة المحيطة من -45 درجة مئوية إلى +50 درجة مئوية، والحد الأقصى للرطوبة النسبية 95%.

الاستخدام والصيانة اليومية:

باعتباره جهازًا عالي توليد الحرارة، يرتبط التشغيل والصيانة اليومية المناسبة بشكل مباشر بمدة الخدمة والسلامة التشغيلية.

قبل كل بداية:

يجب تشغيل جهاز التنفس الصناعي لمدة 15 دقيقة قبل تشغيل الجهاز لطرد أي رطوبة أو رطوبة متراكمة. بعد توقف الجهاز، يجب أن يستمر جهاز التنفس الصناعي في العمل لمدة 15 دقيقة أخرى للتأكد من تبريد المقاوم بشكل مناسب، مما يمنع الهواء الساخن من التدفق مرة أخرى ويؤدي إلى إتلاف المكونات الكهربائية الأخرى. لا تقم مطلقًا بتشغيل مقاوم الكبح دون تشغيل المراوح.

ممارسات السلامة أثناء التشغيل:

- لا يجوز وضع مواد قابلة للاشتعال أو الانفجار بالقرب من الجهاز.

- تجنب الاتصال المباشر بالمقاومات في حالة العمل ما لم يتم توفير حماية السلامة الكافية.

- يجب ألا يواجه منفذ الهواء ممرات المشاة لتجنب الإصابة نتيجة لتدفق الهواء في درجات الحرارة المرتفعة.

- يجب أن يتمتع الجهاز بمساحة كافية للتهوية دون عائق، ويفضل أن يكون ذلك في حاوية منفصلة.

أساسيات الصيانة الروتينية:

- يجب فحص مرشح الرذاذ الملحي وتنظيفه شهريًا؛ استبدل عنصر الفلتر فورًا في حالة وجود انسداد - وإلا فقد يسخن شريط المقاوم ويحترق.

- يجب إجراء فحص وصيانة شاملة مرة واحدة على الأقل سنويًا، بما في ذلك تنظيف الغبار الداخلي، وفحص الأسلاك، وربط البراغي السائبة، وفحص المقاومات بحثًا عن أي ضرر.

- افحص التوصيلات الطرفية بانتظام للتأكد من عدم ارتخائها والكابلات للتأكد من عدم وجود تقادم أو تلف.

- استخدم الهواء المضغوط بشكل دوري لتنظيف إطار المقاومة والمكونات المبددة للحرارة.

إجراء الإصلاح:

أثناء عملية الإصلاح، قم بإزالة المجموعة بأكملها ووضعها بشكل آمن؛ افصل خزانة المقاوم عن المراوح. عند تفكيك خزانة المقاوم، قم أولاً بإزالة جميع ألواح الغطاء وتوصيل القضبان النحاسية، ثم قم بإزالة صواميل التثبيت لخلايا المقاوم من الأعلى إلى الأسفل، واستخرج الخلايا للتنظيف والفحص، واستبدل أي أجزاء تالفة. بعد الصيانة، استخدم مقياس جهد 1000 فولت لقياس مقاومة العزل بين شريط المقاومة والأرض (يجب أن تكون ≥ 50 MΩ)، وقم بإجراء اختبار قوة العزل عند 4500 فولت / 50 هرتز لمدة دقيقة واحدة (بدون عطل أو وميض كهربائي).

التعليمات

س 1: ما هو الغرض من جهاز مقاومة الكبح لمنصة حفر الآبار؟

ج: عندما يعمل المحرك الذي يتم تشغيله بواسطة محول التردد في وضع الكبح المتجدد (أثناء التباطؤ أو الكبح)، يتم تغذية الطاقة الحركية لنظام القيادة مرة أخرى إلى وصلة التيار المستمر، مما يؤدي إلى ارتفاع جهد التيار المستمر. يعمل مقاوم الكبح على تبديد هذه الطاقة المتجددة على شكل حرارة، مما يمنع الجهد الزائد لناقل التيار المستمر ويحمي المحول وأشباه موصلات الطاقة من التلف.

س2: ماذا أفعل إذا تعطل نظام التحكم في درجة الحرارة بشكل خاطئ؟

ج: تحقق مما إذا كان مفتاح درجة الحرارة معيبًا واستبدله إذا لزم الأمر؛ قم أيضًا بفحص الأسلاك الكهربائية بحثًا عن المشكلات. يوجد مستشعر درجة حرارة الجهاز على غطاء شريط المقاومة، مع نقطة ضبط تبلغ 280 درجة مئوية (±5%). عندما تصل درجة حرارة المقاوم إلى هذه القيمة، يتم تنشيط مفتاح درجة الحرارة ويرسل إشارة إنذار.

س3: ما هي العوامل التي تؤثر على عمر خدمة مقاومة الكبح؟

ج: العوامل الرئيسية هي ظروف التبريد، ودرجة الحرارة المحيطة، وتكرار الكبح، ومطابقة تصنيف الطاقة. إذا كانت الطاقة المقدرة للمقاوم منخفضة جدًا بالنسبة للطلب الفعلي على طاقة الكبح، فسيتم تحميل المقاوم بشكل زائد وارتفاع درجة حرارته بشكل مزمن، مما يؤدي إلى تقصير عمره بشكل كبير. تعتبر التهوية السيئة أحد الأسباب الرئيسية لاحتراق المقاومات.

س4: لماذا ترتفع درجة حرارة المقاومة بسرعة كبيرة؟

ج: تشمل الأسباب الشائعة ما يلي: انسداد مدخل أو مخرج الهواء (تبريد سيئ)، أو حدوث دائرة قصر محلية لشريط المقاوم (بسبب مادة غريبة أو أجزاء سيراميك تالفة)، أو عطل في المروحة / ضغط هواء غير كافٍ. قم أولاً بفحص نظام التهوية والتبريد، ثم قم بفحص خلايا المقاومة نفسها.

س5: كيف أحدد قيمة المقاومة الصحيحة؟

ج: القاعدة الأساسية هي أن التيار عبر مقاومة الكبح يجب ألا يتجاوز الحد الأقصى لقدرة الخرج لمروحية الكبح. تؤدي المقاومة المنخفضة جدًا إلى زيادة تيار الكبح، مما قد يؤدي إلى إتلاف المروحية؛ تؤدي المقاومة العالية جدًا إلى عدم كفاية عزم الكبح وضعف التباطؤ. يجب اختيار قيمة المقاومة المثلى من خلال موازنة متطلبات عزم دوران الكبح وتكلفة النظام، مع البقاء دائمًا ضمن الحدود الحالية الآمنة.

حالات التطبيق في العالم الحقيقي

الحالة 1: دعم فرملة تحويل التردد للرافعات الجسرية لحاويات الميناء (سيناريو الفرملة عالية التردد للأحمال الثقيلة)

اعتمدت الرافعة الجسرية التي يبلغ وزنها 16 طنًا في محطة الحاويات في الأصل مقاومات كبح منفصلة منفصلة. تسبب التعرض للغبار الكثيف في بيئات الهواء الطلق في إيقاف تشغيل دائرة قصر المقاومة كل شهر، مع أكثر من ساعتين من التوقف لكل عملية إصلاح مما يعيق بشدة كفاءة التحميل/التفريغ. بعد التبديل إلى وحدة مقاومة الكبح المتكاملة من Ruisite:

تعمل قنوات الهواء المغلقة ذات المروحتين والمزودة بحجرات غبار مدمجة على تقليل تراكم الغبار بنسبة 70%، مما يقلل من تكرار الصيانة إلى ربع سنوي بدلاً من شهريًا.

تتصل جهات اتصال الإنذار السلبي بنظام التحكم المركزي بالمحطة لإرسال تحذيرات مبكرة بشأن دوائر قصر المقاوم وارتفاع درجة الحرارة، مما يؤدي إلى القضاء على عمليات الإغلاق المفاجئة غير المخطط لها تمامًا.

تسمح الموصلات القياسية ذات 10 سنون بالصيانة المستقلة بواسطة فرق التشغيل في الموقع بدون كهربائيين محترفين، مما يقلل تكاليف الصيانة السنوية بنسبة 45%. تعليقات العملاء: يعمل تصميم خزانة التقسيم المتكامل على حل نقاط ألم الدائرة القصيرة الناتجة عن الغبار بشكل كامل، كما تعمل وظيفة ربط الإنذار على تقليل خسائر التوقف عن العمل بشكل كبير.

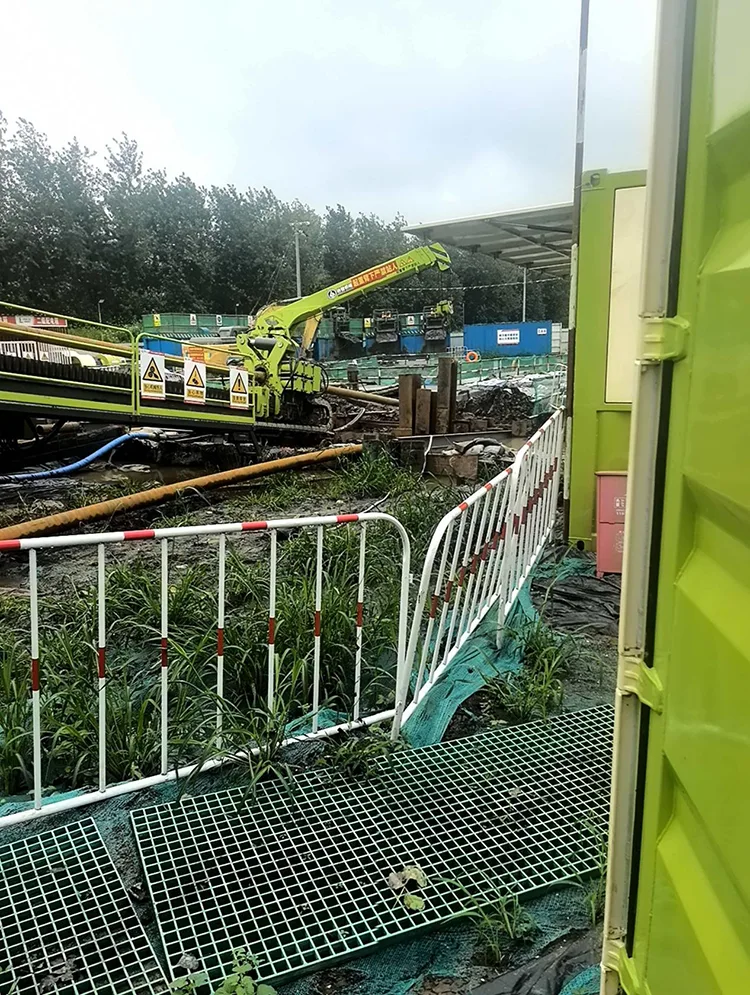

الحالة 2: تحميل اختبار موقع البناء لخط أنابيب النفط والغاز عبر نهر ووهان للحفر الاتجاهي الأفقي

ينتمي هذا المشروع إلى شركة Sinopec Zhongyuan Oil Construction Engineering Co., Ltd.، وهي موقع بناء يعبر خطوط الأنابيب في ووهان. تتطلب منصات الحفر الاتجاهية الأفقية الكبيرة اكتشافًا مستمرًا للحمل الكامل لمدة ساعة طويلة قبل عبور بناء النهر. تم استخدام معدات الأحمال المتفرقة المنفصلة سابقًا في الموقع، مع عيوب واضحة: النقل الصعب عبر الركائز الفولاذية المؤقتة، والأسلاك الفوضوية، والأداء الضعيف لمقاومة الماء وتبديد الحرارة في البيئة الرطبة بجانب النهر. بعد نشر بنك أحمال التيار المتردد المتكامل الخاص بنا، فإن المزايا الأساسية هي كما يلي: 

فتحة رافعة شوكية مدمجة وهيكل عروة الرفع، تصميم مدمج للآلة بالكامل، مناسب للنقل من خلال حوامل فولاذية مؤقتة ضيقة في موقع البناء بجانب الماء؛ 

حماية التعشيق المستقلة للكشف عن الدخان + برنامج التفريغ التلقائي للجهد الزائد/التيار الزائد متعدد المراحل، والتكيف بشكل فعال مع مصدر الطاقة غير المستقر لخزانات توزيع طاقة البناء المؤقتة في المناطق الرطبة على ضفاف نهر ووهان، وتجنب الأضرار التي لحقت بمضيف الحفر الاتجاهي الأفقي باهظ الثمن؛ 

وحدة تسجيل البيانات التلقائية المدمجة، وتقارير الاختبار الكاملة للتصدير بنقرة واحدة، تلبي تمامًا متطلبات حفظ بيانات القبول لمشاريع هندسة خطوط أنابيب سينوبك؛ 

موصلات ABB ونواة التحكم Siemens PLC، أداء قوي ضد الاهتزاز، تشغيل مستقر مع معدل فشل منخفض للغاية في ظل النقل المتكرر لمسافات قصيرة وظروف الموقع الوعرة.

تعليقات العملاء: يتطابق بنك الأحمال المتنقل المتكامل بشكل مثالي مع متطلبات اختبار بناء الحفر الأفقي الموجه لعبور النهر في ووهان. يمكن تشغيله بثبات في ظل اختبار مستمر طويل الأمد للحمل الكامل، مما يقلل بشكل كبير من وقت إعداد الاختبار ويحسن تقدم بناء خط الأنابيب.

الحالة 3: مطابقة الأحمال الخفيفة لناقلات خطوط الإنتاج الآلية

يتم ترتيب العاكسات المتعددة بشكل كثيف على خطوط تجميع مكونات السيارات مع مساحة محدودة في الموقع. تؤدي المقاومات المنفصلة إلى إنشاء أسلاك فوضوية وأخطاء اتصال متكررة. المزايا الأساسية لهذه الوحدة المتكاملة:

تكامل عالي مع بصمة أنيقة؛ يتيح الطول الإجمالي البالغ 2700 مم ترتيبًا موحدًا مثبتًا على الحائط.

تعمل الموصلات ذات 10 سنون سريعة الفصل على التخلص من عمل الأسلاك المكثف أثناء تشغيل المعدات واستبدالها. يتم تغذية إنذارات الأعطال بشكل موحد في خط الإنتاج PLC، مما يؤدي إلى إيقاف الخط تلقائيًا عند وجود خلل في المقاوم لمنع تصادم قطعة العمل والخدش.

ردود فعل الصناعة

تم اختيار Ruisite Electric (التي تعمل الآن أيضًا تحت العلامات التجارية ذات الصلة) كمورد للمكونات الداعمة من قبل العديد من الشركات المصنعة لمحولات التردد في منطقة دلتا نهر اللؤلؤ لتطبيقات مثل الكبح العاكس وإغراق الطاقة. أبلغ العملاء عن عمر طويل للمنتج ومعدلات فشل منخفضة. وقد حصلت الشركة باستمرار على أعلى التصنيفات الضريبية، وتخدم منتجاتها شبكات الطاقة المساعدة، والنقل بالسكك الحديدية، وحافلات الطاقة الجديدة، وأنظمة الطاقة الساحلية، ومعدات تحويل الطاقة، والمزيد.

ملخص مزايا المنتج

1. تضمن العناصر المقاومة المصنوعة من سبائك النيكل والكروم عالية الموثوقية وعزل سيراميك الألومينا عالي الحرارة التشغيل المستقر في درجات الحرارة المحيطة القصوى من -45 درجة مئوية إلى +50 درجة مئوية.

2. تبريد فعال يوفر نظام الهواء القسري المستقل المزود بمروحتين محوريتين بقدرة 5 كيلو وات تحكمًا فعالاً في درجة الحرارة عند مستويات طاقة عالية.

3. الضمان مدى الحياة تقدم الشركة المصنعة دعمًا مدى الحياة لما بعد البيع وتوريد قطع الغيار؛ خلال فترة الضمان، يتم إصلاح أو استبدال أي عيوب متعلقة بالجودة مجانًا.

4. تصميم جيد التصميم هيكل التركيب الأفقي لسهولة التشغيل والصيانة؛ متوفر بقيم مقاومة ثابتة أو قابلة للتعديل حسب متطلبات العميل.

الشهادات والامتثال للمعايير

حصل جهاز مقاومة الكبح لمنصات حفر الآبار على الشهادات الرسمية التالية وعمليات التحقق من الامتثال للمعايير:

شهادة نظام إدارة الجودة ISO 9001:2015 - يخضع مصنعنا لعمليات تدقيق سنوية من قبل وكالة مستقلة تابعة لجهة خارجية؛ يغطي نظام إدارة الجودة لدينا العملية برمتها، بدءًا من التصميم والتصنيع وحتى خدمة ما بعد البيع.

علامة CE - تتوافق مع توجيهات الاتحاد الأوروبي للجهد المنخفض (LVD) ومتطلبات التوافق الكهرومغناطيسي (EMC)، مما يؤهل المنتج للدخول إلى سوق الاتحاد الأوروبي.

تقارير اختبار النوع - يخضع كل منتج جديد لاختبار نوعي شامل قبل الإنتاج الضخم - بما في ذلك اختبارات قوة العزل الكهربائي، وارتفاع درجة الحرارة، واختبارات مقاومة العزل - مع توفر التقارير للعملاء المؤهلين عند الطلب.

التزام الخدمة

ما قبل البيع | فهم احتياجاتك قبل الاقتباس

قبل تقديم عرض أسعار، يقوم مهندسو التطبيقات لدينا بتحليل المواصفات الفنية الخاصة بك وظروف التشغيل في الموقع وتوقعات الأداء بدقة. ثم نقوم بعد ذلك بتصميم حل خصيصًا لك ونقدم لك عرض أسعار واضحًا وشفافًا ومفصلاً. لا توجد رسوم خفية، ولا تقديرات تقريبية.

أثناء المبيعات | الوفاء بكل التفاصيل الموعودة

بمجرد تأكيد الطلب، نقوم بتنظيم الإنتاج بدقة وفقًا للرسومات المعتمدة. نقوم بإجراء عمليات التفتيش خلال مراحل التصنيع الرئيسية ونقدم تحديثات منتظمة للتقدم لضمان التسليم في الوقت المحدد. انكم مدعوون لزيارة المصنع لإجراء عمليات التفتيش في أي وقت؛ نحن ندعو ونرحب بالرقابة من كل عميل.

ما بعد البيع | تبدأ الخدمة بعد التسليم

بعد التسليم، نواصل تقديم الدعم الفني الشامل وإرشادات التثبيت والمساعدة في استكشاف الأخطاء وإصلاحها. نحن نضمن توريد قطع الغيار لجميع المكونات القياسية والرد على الاستفسارات الفنية خلال 24 ساعة في أيام العمل. سواء من خلال التوجيه عن بعد أو الدعم في الموقع، نحن ملتزمون بضمان راحة بالك الكاملة.
