بنك تحميل المولدات

اختبار الحمل الدقيق لأنظمة الطاقة الحرجة

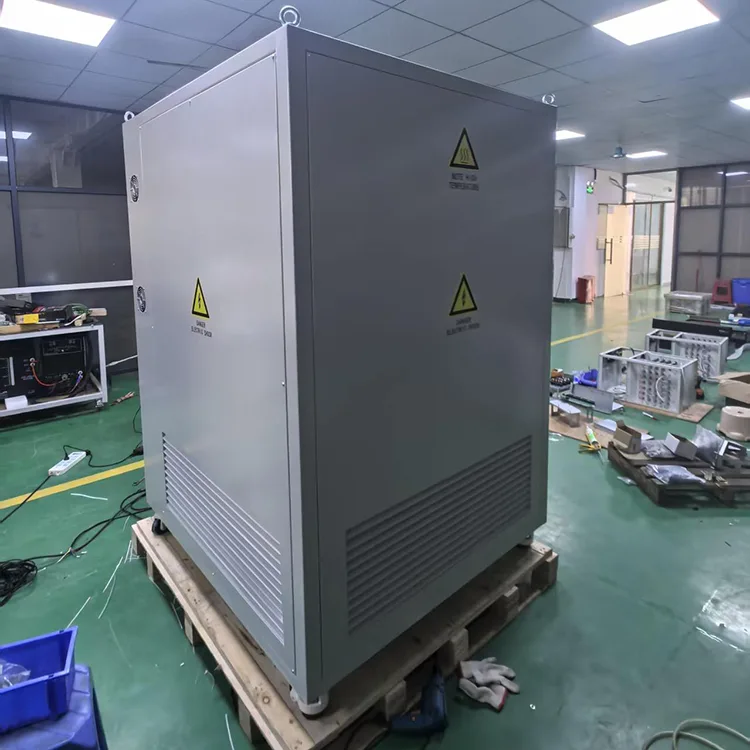

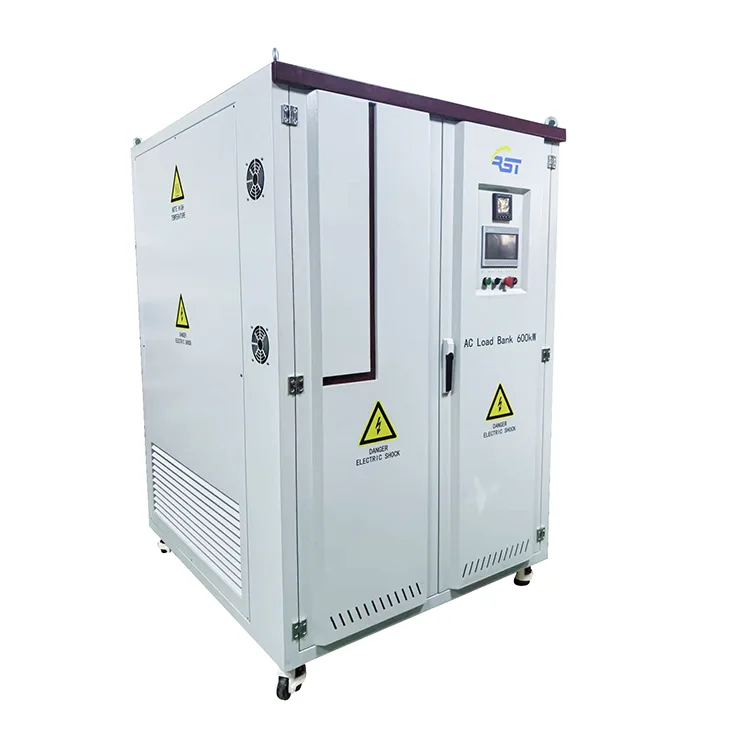

يحاكي بنك الحمل المقاوم للتيار المتردد RST-600kW الأحمال الكهربائية في العالم الحقيقي لمساعدتك على اختبار معدات الطاقة الخاصة بك والتحقق من صحتها وصيانتها بثقة. سواء كنت تقوم بتشغيل مولد ديزل جديد، أو تأهيل نظام UPS لمركز بيانات، أو إجراء صيانة روتينية لمصادر الطاقة الصناعية، فإن بنك التحميل هذا يوفر لك البيانات التي تحتاجها لضمان تشغيل مستقر وموثوق.

تدمج خزانة الحمل المقاومة الشاملة هذه خزانة الصفائح المعدنية وأنابيب المقاومة ذات الزعانف المصنوعة من سبائك مقاومة للتآكل ونظام مروحة تبريد الهواء القسري ونظام التحكم Siemens PLC وشاشة اللمس HMI. إنه يدعم 4 درجات جهد صناعية عالمية (480 فولت / 440 فولت / 380 فولت اتصال نجمي ثلاثي الطور بأربعة أسلاك، اتصال دلتا ثلاثي الطور ثلاثي الأسلاك 220 فولت)، مع وظيفة تبديل أسلاك دلتا النجمية اليدوية، أقصى طاقة اختبار تصل إلى 600 كيلو وات، 10 كيلو وات الحد الأدنى من خطوة الحمل القابلة للتعديل، دقة التحميل ± 3%، تلبي معظم متطلبات اختبار الطاقة الصناعية.

تشمل التطبيقات الرئيسية ما يلي:

- اختبار أداء مجموعة المولدات - التحقق من صحة الحمولة الكاملة والحمولة الجزئية

- اختبارات التشغيل والعمر لنظام UPS

- تقييم جودة إمدادات الطاقة للمنشآت الصناعية

- مختبرات البحث والتطوير التي تتطلب محاكاة دقيقة للأحمال

- استكشاف أخطاء المعدات الكهربائية وتشخيص الأعطال

المزايا التقنية الرئيسية

1. تصميم متوافق متعدد الجهد يدعم 4 الفولتية الصناعية AC السائدة، آلة واحدة تغطي سيناريوهات اختبار 220 فولت ~ 480 فولت؛ يمكن تشغيل أسلاك ستار/دلتا يدويًا على قضبان التوصيل النحاسية، دون الحاجة إلى استبدال المكونات الداخلية.

2. مقاومة السبائك المعمرة الأساسية أنابيب مقاومة السبائك ذات الزعانف، مقاومة رش الأحماض والقلويات والملح، مقاومة قوية للتآكل، عزل عالي، تبديد حرارة ثابت، دعم التشغيل المستمر على المدى الطويل.

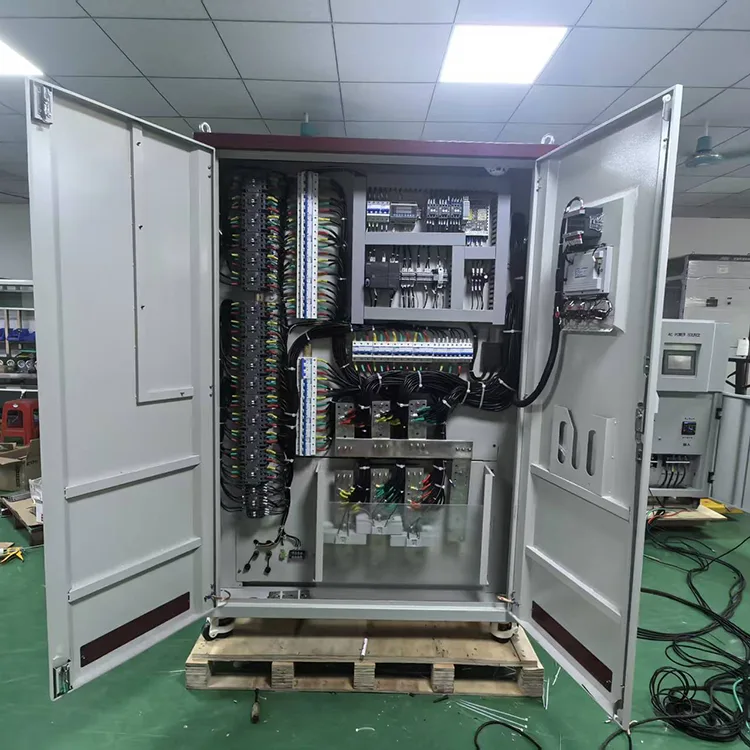

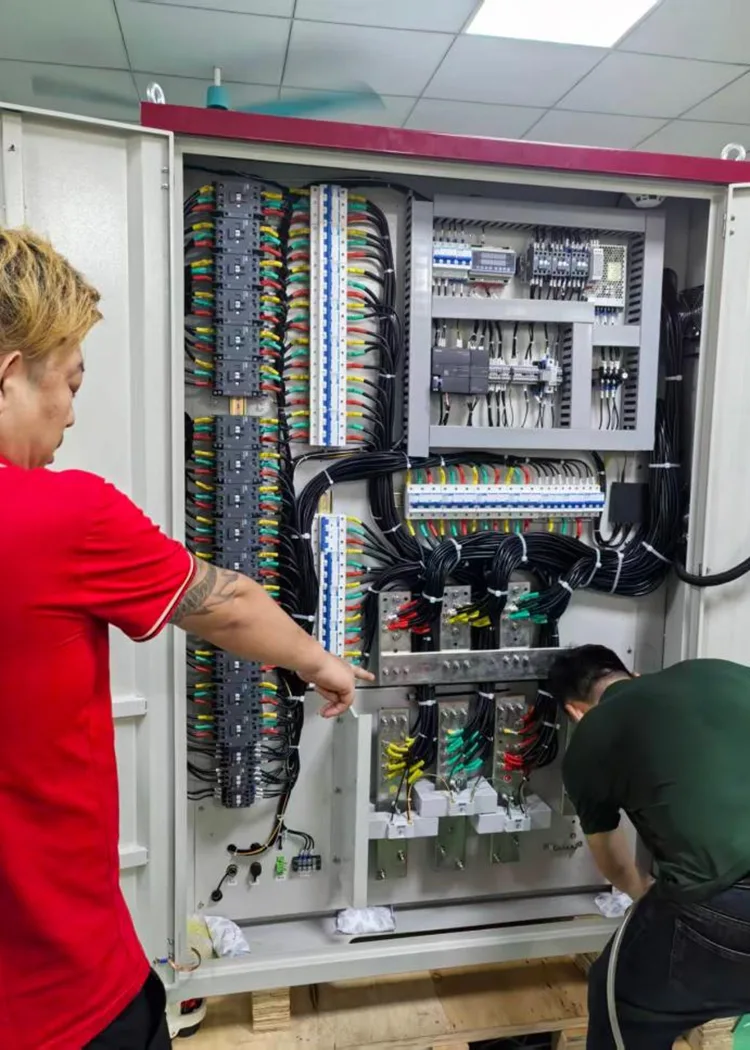

3. مكونات كهربائية ذات مستوى عالمي

الموصلات: موصلات التيار المتردد المستقرة من العلامة التجارية ABB

التحكم: سيمنز S7-200Smart PLC

محطة التشغيل: شاشة صناعية تعمل باللمس HMI

التكوين القياسي

1. أوضاع التحكم المزدوجة، شاشة اللمس المحلية، التحميل اليدوي/التلقائي؛ التحكم عن بعد عبر برامج الكمبيوتر، اتصال Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet)، مناسب لرسو السفن في ورشة الاختبار التلقائي.

2. نظام حماية السلامة كامل المدى مجهز بإيقاف الطوارئ، ماس كهربائى، التيار الزائد، الجهد الزائد، درجة الحرارة الزائدة، ضغط هواء منخفض للمروحة، الحمل الزائد للمروحة، كشف الدخان حماية التعشيق متعدد الطبقات؛ يتم تفريغ جميع الأحمال تلقائيًا بمجرد تشغيل الإنذار، وإنذار الجرس، وتسجيل سجلات الإنذار الكاملة.

3. قياس وعرض عالي الدقة أداة قياس 0.5 مستوى، عرض في الوقت الحقيقي الجهد 3 مراحل، التيار، الطاقة النشطة P، الطاقة التفاعلية Q، الطاقة الظاهرة S، عامل الطاقة PF، التردد، درجة حرارة المدخل/المخرج، غرفة التحكم ودرجة حرارة غرفة التوصيل، جميع البيانات مرئية على شاشة تعمل باللمس.

دليل الصيانة اليومية القياسية

الصيانة والاستخدام اليومي: دليل عملي لضمان التشغيل المستقر على المدى الطويل

يعد بنك تحميل المولد عالي الجودة هو المفتاح لضمان موثوقية نظام الطاقة الخاص بك، كما أن الصيانة المناسبة هي الأساس لضمان تشغيله المستقر على المدى الطويل. تم تصميم بنك الأحمال RST-600kW لتحقيق التوازن بين الأداء العالي وسهولة الصيانة.

الفحص اليومي (قبل/بعد الاستخدام):

المظهر والتنظيف: تحقق من عدم وجود أي ضرر أو تشوه أو تآكل في الخزانة، ثم امسح الغبار السطحي بقطعة قماش ناعمة وجافة. تأكد من عدم وجود أي عوائق ضمن مسافة 3 أمتار (لسحب الهواء) و5 أمتار (لعادم الهواء) حول الجهاز، وأن منافذ التهوية خالية من العوائق.

فحص التوصيل: تحقق مما إذا كان سلك الطاقة وكابل الإشارة وما إلى ذلك متصلين بشكل آمن، وما إذا كانت أطراف التوصيل مفككة أو مؤكسدة أو بها علامات احتراق.

الفحص المسبق للوظيفة: بعد البدء، لاحظ ما إذا كانت المروحة تعمل بشكل طبيعي وما إذا كانت هناك أي أصوات غير طبيعية. تحقق من خلال واجهة الإنسان والآلة (HMI) إذا كانت عروض الجهد والتيار والمعلمات الأخرى طبيعية.

الصيانة الدورية (شهرية/ربع سنوية):

التنظيف الداخلي: قم بتنظيف المعدات من الداخل شهريًا باستخدام الهواء المضغوط الجاف أو الفرش الناعمة، خاصة الغبار الموجود على المشتتات الحرارية والمراوح.

فحص المكونات الأساسية: كل ثلاثة أشهر، في حالة انقطاع التيار الكهربائي، تحقق مما إذا كان هناك أي احتراق أو رائحة أو ارتخاء في مقاومات الطاقة الداخلية، والموصلات (مثل ABB)، والمرحلات، وما إلى ذلك. استخدم مقياسًا متعددًا لقياس قيمة المقاومة. إذا تجاوز الانحراف ±5%، فاستبدله على الفور.

صيانة نظام التبريد: قم بتنظيف شاشة مرشح المروحة لضمان دخول الهواء بسلاسة.

التحقق من وظيفة الحماية: محاكاة حالات الخطأ بانتظام مثل التيار الزائد وارتفاع درجة الحرارة لاختبار ما إذا كانت أجهزة الحماية الخاصة بالمعدات حساسة وموثوقة.

ملاحظات الصيانة الهامة

1. بعد اختبار الحمل الثقيل، تحتفظ أنابيب المقاومة بدرجة الحرارة المتبقية العالية؛ يجب انتظار توقف المروحة المتأخر والتبريد الكامل قبل فتح باب الخزانة لتجنب الإصابة بالحروق.

2. متطلبات بيئة التخزين: درجة حرارة التخزين -30 درجة مئوية ~ +60 درجة مئوية، بيئة جافة، قم بتغطية قطعة قماش مقاومة للغبار في حالة الخمول لفترة طويلة، قم بتشغيلها بانتظام لمدة 30 دقيقة شهريًا لإزالة الرطوبة من المكونات الداخلية.

3. التشغيل المحظور: لا تسد مدخل/مخرج الهواء للتحميل عالي الطاقة لفترة طويلة، مما سيؤدي إلى إطلاق إنذار لدرجة الحرارة الزائدة وأنابيب مقاومة الحرق؛ لا تقم بتفكيك قضبان النحاس الداخلية دون تدريب احترافي.

مصمم للأداء، ومصمم لتحقيق الموثوقية

مكونات متميزة ومتانة فائقة

تم تصميم كل بنك أحمال RST-600kW بمكونات رائدة في الصناعة: تضمن موصلات ABB التبديل الموثوق، بينما يوفر Siemens 200Smart PLC تحكمًا ذكيًا وسهل الاستخدام. تتميز أنابيب مقاومة السبائك بمقاومة استثنائية للتآكل، وأداء عزل عالي، وتبديد حرارة فعال - مما يتيح التشغيل المستمر دون تدهور الأداء.

خيارات مرنة للجهد والاتصال

تدعم وحدة واحدة أربعة تكوينات للجهد - AC480V، وAC440V، وAC380V، وAC220V - مع التبديل اليدوي من نجمة إلى دلتا لتحقيق أقصى قدر من مرونة التطبيق. وهذا يعني أنه يمكنك استخدام نفس بنك تحميل المولد عبر إعدادات اختبار مختلفة، مما يقلل من تكاليف المعدات ويبسط المخزون.

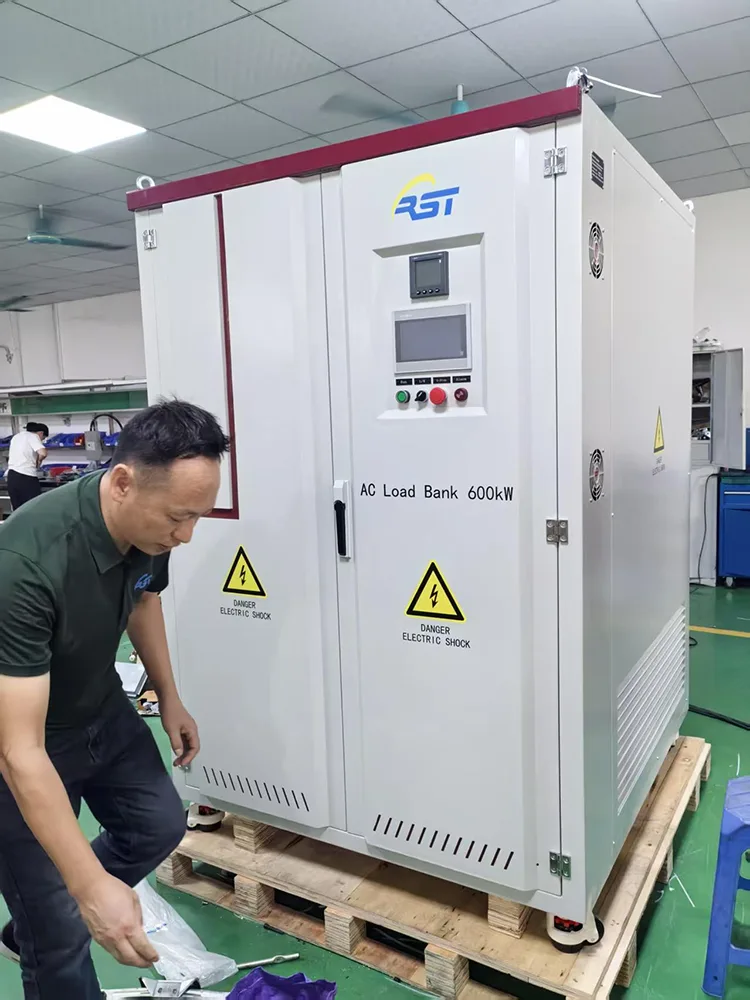

تحكم بديهي في الوضع المزدوج

قم بتشغيل بنك التحميل محليًا عبر شاشة اللمس HMI مقاس 7 بوصات مع عرض في الوقت الفعلي للجهد والتيار والطاقة وعامل الطاقة والتردد. أو قم بالتبديل إلى جهاز التحكم عن بعد عبر برامج الكمبيوتر أو Modbus-RTU أو Modbus-TCP للاختبار الآلي وتسجيل البيانات وإنشاء التقارير.

حماية السلامة الشاملة

تتم حماية أجهزتك وموظفيك من خلال طبقات أمان متعددة: إيقاف تشغيل الجهد الزائد والتيار الزائد، وحماية من درجة الحرارة الزائدة مع تفريغ الحمل التلقائي، ومراقبة تدفق هواء المروحة، واكتشاف الدخان، وزر إيقاف الطوارئ البارز. يتميز النظام أيضًا بالتحميل/التفريغ بمفتاح واحد - ما عليك سوى ضبط الطاقة المستهدفة والضغط على "تحميل" - وتتولى الوحدة الباقي.

الأسئلة الشائعة للعملاء

Q1: هل يمكن لبنك التحميل هذا اختبار معدات 220 فولت و380 فولت و440 فولت و480 فولت في نفس الوقت؟

ج: لا يمكنه اختبار الفولتية المتعددة في وقت واحد، ولكنه يدعم تبديل ظروف عمل الجهد المختلفة.

480 فولت/440 فولت/380 فولت: أسلاك التوصيل النجمية على شريط التوصيل، قم بتوصيل السلك المحايد N؛

220 فولت: اضبط وصلة التوصيل إلى اتصال دلتا، وقم بإزالة السلك المحايد؛ يحتاج التبديل فقط إلى ضبط لوحة توصيل شريط النحاس داخل حجرة الاختبار، عملية بسيطة دون استبدال المكونات.

س2: كيف يمكنني تحديد قوة بنك التحميل المناسبة للمولد أو UPS الخاص بي؟

ج: بشكل عام، يجب ألا تقل قوة بنك التحميل المستخدم للاختبار عن 30% من الطاقة المقدرة لمصدر الطاقة الذي تم اختباره لضمان الصيانة الدورية. بالنسبة لاختبارات الأداء الشاملة (مثل اختبارات قبول المصنع)، يلزم وجود بنك تحميل للمولد قادر على محاكاة الحمل الكامل بنسبة 100% أو حتى الحمل الزائد بنسبة 110%. إن قوة RST-600kW قابلة للتعديل بشكل مستمر ضمن نطاق 1-600kW، مما يتيح الرضا المرن لمتطلبات الاختبار المختلفة بدءًا من الحمل الخفيف إلى الحمل الكامل.

Q3: يقوم الجهاز بإطلاق إنذار لدرجة الحرارة الزائدة بشكل متكرر أثناء التحميل لفترة طويلة، كيف يمكن حل المشكلة؟

ج: صنف 4 أسباب جذرية وحلول:

1. قناة الهواء مسدودة: الغبار المتراكم على المروحة وأنابيب المقاومة، وتنظيف جميع قنوات التهوية، وإزالة الحطام.

2. فشل المروحة: توقف المروحة، سرعة الدوران المنخفضة أو التحميل الزائد، استبدال المروحة المعيبة، التحقق من جهد مصدر طاقة المروحة (السماح بالنطاق 400 فولت ± 10٪)؛

3. تجاوز طاقة الاختبار المقدرة: التشغيل الزائد على المدى الطويل بأكثر من 600 كيلو وات، تقليل طاقة الحمل إلى ضمن النطاق المقنن؛

4. ضبط عتبة درجة الحرارة منخفضة جدًا: أدخل صفحة الإعداد لضبط الحد الأعلى لدرجة الحرارة الزائدة (درجة حرارة المخرج الافتراضية للمصنع 300 درجة مئوية، لا تقم بضبطها للأعلى دون إذن).

س 4: لماذا لا يستطيع بنك التحميل الوصول إلى مستوى الطاقة المحدد؟

ج: يحدث هذا عادةً بسبب إحدى المشكلات التالية:

1. مشكلات الموصل: قد يتم ارتداء نقاط الاتصال الخاصة بالموصل الذي يتم تشغيله بشكل متكرر، مما يؤدي إلى ضعف الاتصال؛

2. مشكلات التحكم أو الأسلاك: تحقق مما إذا كانت أسلاك دائرة التحكم مفكوكة، أو ما إذا كانت معلمات التحكم PLC (تستخدم هذه الوحدة Siemens S200 Smart) مضبوطة بشكل صحيح؛

3. مشكلات مصدر الطاقة: تحقق من استقرار جهد الخرج وتردد مصدر الطاقة قيد الاختبار.

منظور دعم ما بعد البيع

Q1: تعرض شاشة اللمس إنذار انخفاض ضغط الهواء للمروحة بعد بدء تشغيل المروحة

ج: استكشاف الأخطاء وإصلاحها خطوة بخطوة:

1. تأكد من بدء تشغيل المروحة بشكل طبيعي دون توقف؛

2. تحقق من اتجاه دوران المروحة يجب أن يكون عادم الهواء لأعلى، والأسلاك العكسية ستتسبب في عدم كفاية ضغط الهواء؛

3. افحص أطراف أسلاك المروحة السائبة أو الضعيفة، وأعد ربط الأسلاك؛

4. مدخل الهواء مسدود بأشتات، وتنظيف الحواجز المحيطة.

Q2: لا يوجد اتصال للتحكم عن بعد عبر Modbus-RTU/TCP

ج: 1. تأكد من استخدام واجهة اتصال واحدة فقط في كل مرة، ولا يمكن توصيل RS485 وRJ45 في وقت واحد؛

2. تحقق من عنوان الاتصال (1 ~ 247) ومعدل الباود (9600/19200/38400) بما يتوافق مع الكمبيوتر العلوي؛ 3. أعد توصيل أسلاك الاتصال، وتحقق من كسر الكابل أو تداخل الحماية.

Q3: ينبثق إنذار التوقف في حالات الطوارئ فجأة أثناء الاختبار

ج: تحقق من زر إيقاف الطوارئ الموجود على اللوحة الأمامية أولاً؛ إذا تم الضغط عليه لأسفل، قم بتدوير الزر الأحمر في اتجاه عقارب الساعة لإعادة ضبطه، وسيختفي المنبه تلقائيًا. إذا كان الإنذار لا يزال موجودًا، فتحقق من الدائرة المفتوحة لحلقة أسلاك التوقف في حالات الطوارئ.

Q4: يتم تشغيل إنذار الدخان تلقائيًا أثناء التشغيل

ج: هذا خطأ شديد الخطورة، حيث ستقوم المعدات بتفريغ جميع الأحمال على الفور. قم بقطع مصدر الطاقة في الحال، وافتح باب الخزانة للتحقق من احتراق أنبوب المقاومة، وقصر دائرة الأسلاك الداخلية، ونظف الأشياء المتنوعة القابلة للاحتراق، واستبدل المكونات التالفة قبل إعادة الاستخدام.

س5: هل يمكن تركيب بنك تحميل المولد في الخارج؟

ج: درجة حماية IP20 للنموذج القياسي، مناسبة فقط لورشة العمل الجافة الداخلية. يحتاج الاستخدام الخارجي إلى خزانة مخصصة مقاومة للمطر والغبار، وزيادة وتيرة تنظيف المروحة وحجرة المقاومة لمنع مياه الأمطار والرواسب التي تسبب ماس كهربائي.

س6: ما الذي تتضمنه حزمة التسليم؟

ج: مجموعة واحدة من بنك تحميل التيار المتردد RST-600kW، تقرير اختبار المصنع، دليل التعليمات الأصلي باللغة الإنجليزية، ملحقات قضيب التوصيل القياسية.

حالات التطبيق الحقيقي

الحالة 1: اختبار أداء مصنع الشركة المصنعة للمولد (سيناريو الاختبار المستمر بالحمولة الكاملة بقدرة 600 كيلووات، مشروع البرازيل)

خلفية المشروع

يخدم هذا المشروع شركة تصنيع مولدات محلية في البرازيل. يعتمد السوق البرازيلي ترددًا صناعيًا يبلغ 60 هرتز مع جهود إقليمية متنوعة (220 فولت/380 فولت/440 فولت/480 فولت)، وتحتاج جميع المولدات إلى اجتياز شهادة INMETRO الصارمة مع اختبار الحمل الكامل لفترة طويلة. علاوة على ذلك، تتميز شبكات الطاقة المحلية بتقلبات الجهد المتكررة.

في السابق، كان العميل يستخدم خزانات أحمال صغيرة متناثرة لاختبار المولدات. كان من الصعب نقل المعدات القديمة، وكانت تتطلب تبديلًا يدويًا متكررًا للأسلاك لاختبارات الجهد المختلفة، وكانت ذات كفاءة اختبار منخفضة، ولم تكن قادرة على التكيف بشكل جيد مع ظروف الشبكة المحلية غير المستقرة، وفشلت في تلبية متطلبات اختبار الشهادات المحلية.

الحلول وتأثيرات التطبيق في الموقع

بعد اعتماد بنك أحمال التيار المتردد المتكامل RST-600kW المخصص لمعيار الشبكة البرازيلية 60 هرتز، قام العميل بحل جميع نقاط الألم في الاختبار بفعالية:

1. تصميم متكامل متعدد الجهد: جهاز واحد يغطي 220 ~ 480 فولت أربع درجات جهد سائدة مطابقة لمعايير الطاقة المحلية في البرازيل، مما يدعم التبديل السريع بين النجوم والدلتا بدون أسلاك متكررة. إنه يلغي مجموعات متعددة من معدات التحميل الزائدة ويوفر 40% من مساحة ورشة العمل.

2. حماية السلامة المهنية للشبكة غير المستقرة: نظام تعشيق متعدد الحماية مدمج. سيتم تفريغه تلقائيًا في الوقت الفعلي بمجرد مواجهة جهد خرج غير مستقر للمولد أو التيار الزائد الناتج عن ظروف الشبكة المحلية السيئة، مما يحمي مولدات الاختبار من التلف أثناء اختبارات التحميل الكامل لمدة ساعة طويلة.

3. نظام الاختبار التلقائي الذكي: مزود بوظيفة التحميل التلقائي بشاشة تعمل باللمس بنقرة واحدة. يمكنه تسجيل الجهد والتيار وعامل الطاقة وبيانات الاختبار الأخرى تلقائيًا، ودعم تصدير تقرير الاختبار بنقرة واحدة، مما يلبي بشكل مثالي متطلبات تتبع بيانات شهادة INMETRO. يتم تخفيض تكلفة العمالة الإجمالية بمقدار النصف.

4. هيكل متنقل مريح: تم تصميمه بحلقات رفع وفتحات للرافعة الشوكية، ويمكن نقل بنك الحمل المتكامل بسهولة بين محطات الاختبار المختلفة في ورشة العمل.

الحالة 2: اختبار تقادم مصنع إمداد الطاقة UPS بالطاقة الجديدة (اختبار دورة الحمل الخفيفة والمتوسطة على المدى الطويل، مشروع إندونيسيا)

يحتاج خط إنتاج UPS الخاص بمؤسسة الطاقة الجديدة إلى اختبار الشيخوخة الدورية لفترة طويلة لمنتجات UPS 380V / 440V، ومعدات التحميل القديمة بها خطأ كبير في التحميل، وإنذار كاذب متكرر لدرجة الحرارة الزائدة، ولا توجد وظيفة اتصال عن بعد، غير قادرة على توصيل نظام MES لورشة العمل. المزايا بعد الاستبدال ببنك تحميل المولد الخاص بنا:

1. دقة التحميل ± 3%، خرج طاقة مستقر أثناء الشيخوخة الدورية، معيار اختبار ثابت لكل دفعة من المنتجات؛

2.اتصالات Modbus-TCP Ethernet، وتحميل بيانات الاختبار في الوقت الفعلي إلى نظام التحكم المركزي بالمصنع، وتحقيق ورشة عمل الشيخوخة التلقائية غير المراقبة؛

3. وظيفة توقف المروحة المتأخرة، مواصلة تبديد الحرارة بعد التفريغ، وإطالة عمر خدمة أنبوب المقاومة بشكل فعال.

4. تمييز الخطأ الحقيقي في درجة الحرارة الزائدة ومفتاح درجة الحرارة إنذار كاذب، انخفض معدل الإنذار الكاذب بنسبة تزيد عن 90%؛

الحالة 3: التفتيش في الموقع واختبار الطوارئ لمحطة توليد الطاقة بالميناء (سيناريو الاختبار المتنقل قصير المدى، مشروع ميناء بينانج الماليزي)

يحتاج قسم طاقة الميناء الساحلي في بينانغ بماليزيا إلى اختبارات تحميل منتظمة في الموقع لمجموعات المولدات الاحتياطية، مما يضع متطلبات صارمة على أداء الهاتف المحمول وكفاءة الأسلاك السريعة لمعدات الاختبار. أبرز ميزات التطبيق الأساسية هي كما يلي:

1. يعتمد عجلات المشي المتكاملة وهيكل الرافعة الشوكية، مما يتيح النقل المرن إلى غرف المولدات المتفرقة في مناطق مختلفة من الميناء؛

2. مجهزة بوظيفة تخزين سجل الإنذار، والتي تسجل جميع بيانات التشغيل غير الطبيعية أثناء الاختبارات في الموقع، مما يساعد الموظفين الفنيين على التحقق بسرعة وإزالة الأخطاء المحتملة للمولدات بعد ذلك؛

3.IP20 خزانة الحماية الداخلية المتطابقة مع جهاز حماية كشف الدخان المستقل، والتكيف مع بيئة العمل الرطبة والمعقدة لمحطات الطاقة الساحلية.

4. تم تكوينه بموصلات ABB المتميزة ونظام التحكم Siemens PLC، مما يضمن معدل فشل منخفض للغاية حتى في ظل ظروف العمل والحركة والاهتزاز المتكررة.

ملخص ملاحظات العملاء الحقيقية

1. مهندس اختبار الإنتاج: النقطة الأكثر عملية هي أربعة الفولتية المتكاملة، والمفتاح اليدوي ستار دلتا يوفر الكثير من وقت الأسلاك؛ يعد تشغيل شاشة اللمس بديهيًا، كما أن التحميل المجزأ يدويًا مناسب لاختبار الطاقة الصغيرة خطوة بخطوة.

2. فني صيانة ما بعد البيع: تصنيف الأخطاء واضح، كل إنذار يتوافق مع دليل استكشاف الأخطاء وإصلاحها المستقل؛ المكونات كلها من العلامات التجارية العالمية السائدة، وقطع الغيار سهلة الشراء، وعبء أعمال الصيانة الفصلية صغير.

3. مدير مشتريات المعدات: مجموعة واحدة تحل محل العديد من خزانات التحميل ذات الجهد الواحد، والشراء الشامل، وتقليل تكلفة الاستثمار في المعدات؛ معيار الحجم الموحد، تخطيط تخطيط ورشة العمل أبسط.

4. مصمم مشروع الأتمتة: أوضاع الاتصال عن بعد المزدوجة (RS485/TCP) متوافقة بشكل كبير مع أنظمة PLC المختلفة وأنظمة اختبار الكمبيوتر العلوي، ولا حاجة إلى وحدة تحويل إشارة إضافية، برمجة إرساء بسيطة.

نقاط البيع الأساسية موجزة

1. تصميم عالمي متعدد الجهد: 220 فولت/380 فولت/440 فولت/480 فولت أربع درجات للجهد، مفتاح دلتا ستار اليدوي، نطاق تطبيق واسع.

2. نواة حمل عالية الطاقة مستقرة: أنابيب مقاومة ذات زعانف مصنوعة من سبائك مضادة للتآكل، تدعم التشغيل المستمر على المدى الطويل، دقة تحميل عالية بنسبة ±3%.

3. جهاز تحكم محلي وعن بعد مزدوج: تشغيل محلي بشاشة تعمل باللمس + اتصال عن بعد ببروتوكول Modbus المزدوج، تحقيق الاختبار التلقائي غير المراقب.

4. حماية السلامة الشاملة: توقف الطوارئ، الجهد الزائد، التيار الزائد، درجة الحرارة الزائدة، خطأ المروحة، كشف الدخان متعدد الطبقات، التفريغ التلقائي لجميع الأخطاء.

5. سهولة النقل والصيانة: تصميم متنقل متكامل مع عجلات، ومقصورات تحكم/اختبار مستقلة، وتنظيف منتظم مريح وفحص المكونات.

6. المكونات القياسية ذات المستوى العالمي: Siemens PLC، وموصلات ABB، وأداة قياس عالية الدقة بمستوى 0.5، وأداء مستقر وعمر خدمة طويل.

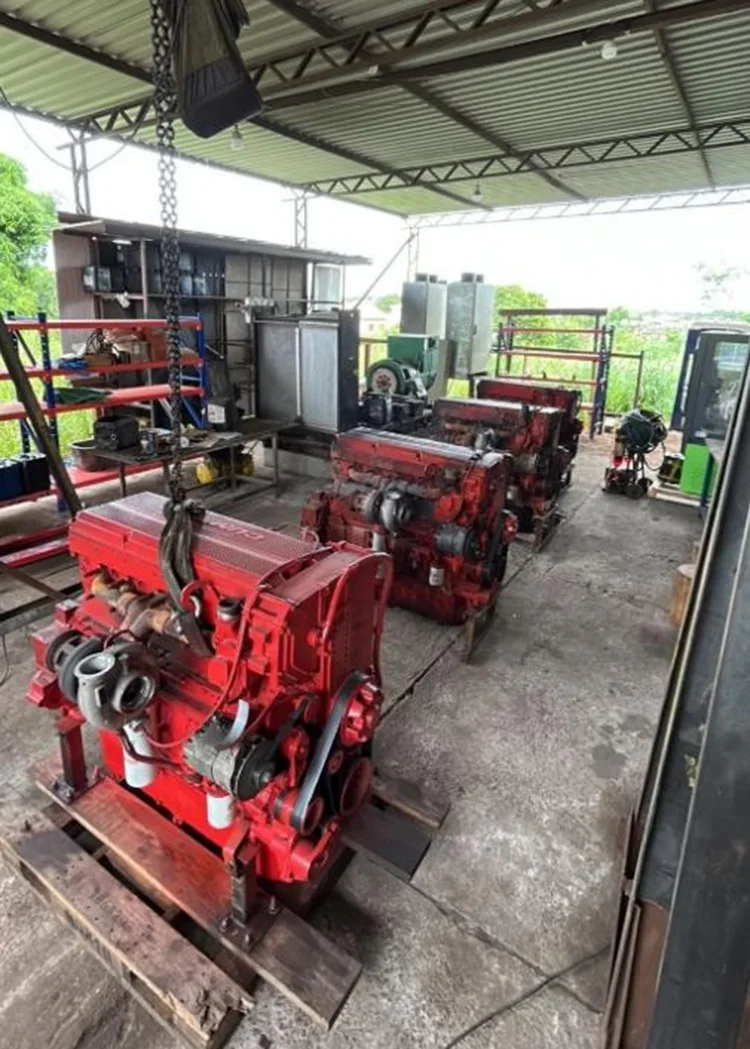

دراسة حالة اختبار مجموعة الأحمال بقدرة 550 كيلووات لمولد الديزل المضمن ذي 6 أسطوانات

1. خلفية المشروع

1.1 ملف تعريف العميل

نوع العمل: مؤسسة المنطقة الصناعية القياسية.

خصائص استهلاك الطاقة: استهلاك الطاقة اليومي مستقر، مع متطلبات صارمة لإمدادات الطاقة في حالات الطوارئ.

المعدات الأساسية: مجهزة بمولد ديزل سداسي الأسطوانات بقدرة 550 كيلووات، يعمل كمصدر طاقة احتياطي أساسي في حالات الطوارئ في حالة انقطاع التيار الكهربائي الرئيسي.

مزايا المعدات: يؤدي هذا الطراز أداءً جيدًا بشكل استثنائي في تطبيقات الطاقة الاحتياطية بقدرة 400-550 كيلووات، ويتميز بإخراج عزم دوران ثابت واهتزاز منخفض وتشغيل مستمر موثوق، مما يجعله مناسبًا تمامًا لمتطلبات الأحمال للمنشآت الصناعية والبنية التحتية للبيانات صغيرة الحجم.

1.2 تحديات التشغيل والصيانة في الموقع

1. رواسب الكربون الشديدة: يؤدي التشغيل لفترة طويلة في حالة الاستعداد بدون حمل أو حمل خفيف إلى احتراق غير كامل، مما يتسبب في تراكم رواسب الكربون في الأسطوانات، مما يؤدي إلى انبعاث دخان أسود وتقليل استجابة المحرك.

2. خطر "الطاقة الوهمية": بدون اختبار الحمل الكامل المنتظم، تواجه المولدات خطر "عدم القدرة على توفير الطاقة عند الحاجة"، ومن المحتمل أن تفشل في دعم الحمل المقدر أثناء انقطاع التيار الكهربائي الرئيسي.

3. طرق الاختبار القديمة: تدعم معدات التحميل اليدوية الحالية فقط محاكاة الحمل المنخفض ولا يمكنها إجراء التحقق من الحمل الكامل بنسبة 100%.

4. البيانات غير المتوافقة: لا يمكن لطرق الاختبار التقليدية تسجيل بيانات كاملة عن الجهد والتردد ومنحنى الطاقة، مما يجعل من الصعب تلبية المتطلبات التنظيمية لعمليات تدقيق الصيانة السنوية وملفات السلامة.

1.3 متطلبات المشروع

متطلبات المواصفات: وفقًا لمعايير صيانة وفحص المولدات الصناعية، يجب إجراء اختبار أداء الحمل الكامل كل 6-12 شهرًا للتحقق من طاقة الخرج الفعلية، واستقرار الجهد، والاستجابة العابرة للتردد، والقدرة الإجمالية على حمل الحمولة.

الأهداف الأساسية: القضاء على مخاطر تراكم الكربون في المحركات المضمنة ذات 6 أسطوانات، واستعادة أداء الطاقة الحقيقي، والحصول على تقارير اختبار موحدة يمكن تتبعها لعمليات الفحص السنوية.

القرار النهائي: قرر العميل تقديم مجموعة أحمال مقاومة ذكية بقدرة 550 كيلووات لاختبار الحمل الكامل الدوري والصيانة الروتينية للمولدات.

2. المعلمات الفنية للمعدات في الموقعتم تخصيص بنك تحميل التيار المتردد الذكي بقدرة 550 كيلو وات خصيصًا لمولدات الديزل المضمنة ذات 6 أسطوانات بقدرة 500-550 كيلو وات، مع معلمات عملية ومستقرة، تتوافق تمامًا مع معايير الصيانة اليومية وقبول المصنع:

تصنيف جهد العمل: 380 فولت/400 فولت ثلاث مراحل أربع أسلاك

أقصى قوة اختبار: حمل مقاوم 550 كيلو واط

نطاق التعديل: 0-550 كيلو واط قابل للتعديل المستمر

خطوة التحميل: مجموعة خطوات دقيقة 10kW/20kW/50kW/100kW

دقة الاختبار: ±2% (بيانات الاختبار الفعلية في الموقع)

تردد أخذ العينات: جمع البيانات في الوقت الحقيقي 1000 هرتز

مستوى الحماية: IP33 عالمي داخلي وخارجي

درجة حرارة العمل: -15 درجة مئوية إلى +45 درجة مئوية

يُستخدم اختبار بنك الأحمال على نطاق واسع أثناء تشغيل المولد لأنه يحاكي الأحمال الكهربائية الفعلية دون مقاطعة أنظمة الإنتاج. كما أنه يساعد في تحديد مشكلات التبريد أو الوقود أو التحكم قبل وضع المولد في الخدمة.

3. المزايا الأساسية لاختبار المولدات المضمنة ذات 6 أسطوانات

3.1 القضاء على ترسب الكربون في المحرك الخطي سداسي الأسطوانات تعد محركات الديزل الخطية سداسية الأسطوانات أكثر عرضة لتراكم الكربون تحت حمل خفيف طويل المدى مقارنة بمحركات النوع V. يمكن لاختبار الحمل الكامل بقدرة 550 كيلووات أن يحرق رواسب الكربون في الأسطوانات بشكل كامل، ويستعيد كفاءة احتراق المحرك، ويزيل الدخان الأسود أثناء بدء التشغيل، ويطيل عمر خدمة مجموعة المولدات بشكل فعال.

3.2 محاكاة ظروف العمل ذات الحمولة الكاملة الحقيقية يدعم بنك التحميل التشغيل المستقر عند 25%، 50%، 75%، 100% وحتى 110% من الحمل الزائد. إنه يحاكي حقًا ذروة الطلب على الطاقة الناتجة عن زيادة الحمل المفاجئة الصناعية، ويتحقق من قدرة الاستجابة العابرة للمولد المضمن ذو الست أسطوانات، ويتجنب مشكلة "تضخم الطاقة الاسمي" للوحدات الاحتياطية.

3.3 التحميل التلقائي المتدرج يحمي استقرار المحرك يسبب التحميل اليدوي التقليدي تأثيرًا مفاجئًا للحمل، مما يؤدي بسهولة إلى انخفاض السرعة وتقلب التردد والارتعاش في المحركات المضمنة ذات الست أسطوانات. يعتمد بنك التحميل الذكي التحميل التلقائي التصاعدي لضمان ارتفاع الطاقة بشكل سلس وحماية محرك الديزل ومولد التيار المتردد من أضرار الصدمات.

3.4 بيانات الاختبار الكاملة لإيداع التدقيق يقوم النظام تلقائيًا بتسجيل الجهد والتيار والتردد والطاقة النشطة ودرجة حرارة التشغيل وبيانات منحنى العملية الكاملة، ويقوم بإنشاء تقارير اختبار قياسية. يمكن تتبع البيانات وتتوافق مع معايير قبول المصنع وفحص الصيانة السنوية ومعايير حفظ السلامة.

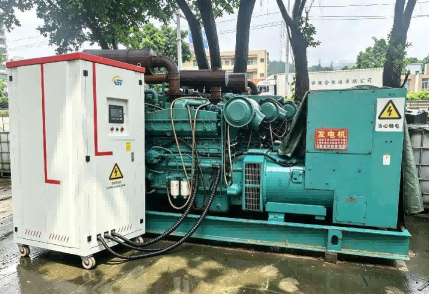

4. عملية التثبيت والاختبار في الموقع يعتمد المشروع النشر السريع التقليدي للجهد المنخفض دون تحويل المحولات والبناء المعقد:

وضع بنك الحمل بشكل مسطح في الموقع، وحجز مساحة لتبديد الحرارة، وإكمال التأريض الموثوق به؛

قم بتوصيل كابل 400 فولت مباشرة بنهاية الإخراج للمولد ذو الست أسطوانات المضمنة؛

قم بتشغيل النظام وفحص المروحة ونظام الحماية ووحدة أخذ العينات ذاتيًا.

إجراء الاختبار القياسي للمولد المضمن ذو 6 أسطوانات بقدرة 550 كيلو وات:

التسخين المسبق بدون تحميل: تشغيل بدون تحميل لمدة 15 دقيقة للتحقق من استقرار الوحدة؛

اختبار تحميل الخطوة: 0% → 25% → 50% → 75% → 100%، كل مرحلة تعمل بثبات لمدة 20 دقيقة؛

اختبار متانة الحمل الكامل: تشغيل مستمر بحمل كامل بقدرة 550 كيلووات لمدة 30 دقيقة للتحقق من أداء الطاقة المستمر؛

زيادة الحمل المفاجئ واختبار السقوط: التحقق من القدرة على استعادة التردد والجهد العابر؛

خطوة التفريغ والتبريد: استكمال تخزين البيانات وتصدير التقرير.

5. نتائج تشغيل المشروع

بعد 6 أشهر من التشغيل الفعلي واختبارين كاملين للحمولة الكاملة، حقق المشروع تأثيرات تحسين واضحة وموثوقة:

5.1 تحسين مشكلة ترسب الكربون في المحرك بشكل فعال

بعد اختبار الاحتراق الكامل، يتم تقليل دخان العادم للمولد ذو الست أسطوانات بشكل كبير، وتكون سرعة الخمول أكثر استقرارًا، ويتم تحسين كفاءة الاحتراق، وتقل درجة ترسيب الكربون في زيت المحرك بشكل كبير، مما يقلل من تكرار صيانة المحرك.

5.2 التحقق من أداء الطاقة الحقيقي عند التحميل الكامل

نجح الاختبار في التحقق من أن الوحدة ذات الست أسطوانات بقدرة 550 كيلووات يمكنها الحفاظ على خرج ثابت تحت حمل كامل بنسبة 100%، مع تقلب الجهد أقل من ±2% والتحكم في تقلب التردد ضمن ±0.5 هرتز. لا تحتوي الوحدة على إنذار للحمل الزائد أو إيقاف التشغيل، مما يثبت قدرة الطاقة الاحتياطية الموثوقة.

5.3 تحسين كفاءة الاختبار بشكل كبير

يستغرق اختبار التحميل اليدوي التقليدي من 4 إلى 6 ساعات مع البيانات غير المستقرة. يحقق بنك التحميل الذكي بقدرة 550 كيلو وات اختبارًا تلقائيًا بنقرة واحدة، وتكتمل العملية بأكملها خلال ساعتين، مما يوفر الكثير من وقت التشغيل اليدوي ويقلل من الأخطاء البشرية.

5.4 تقرير الاختبار القياسي يلبي متطلبات الفحص

يتم حفظ جميع بيانات الاختبار ومنحنيات التشغيل تلقائيًا، والتي يمكن تصديرها كتقارير PDF/Excel في أي وقت، مما يحل نقاط الضعف الخاصة بالحفظ الصعب والقبول غير المشروط في صيانة الطاقة في المصنع والحديقة.

6. نطاق التطبيق

إن بنك التحميل الذكي بقدرة 550 كيلو وات هو معدات الاختبار الأكثر مطابقة لمولدات الديزل ذات 6 أسطوانات المضمنة. يتم استخدامه على نطاق واسع في الطاقة الاحتياطية للمجمعات الصناعية، والصيانة اليومية لمولدات المصنع، وفحص الطاقة في حالات الطوارئ للمباني التجارية، واختبار تسليم مصنع المولدات، والتحقق من نظام إمداد الطاقة خارج الشبكة. إنه جهاز اختبار احترافي أساسي لحل ترسب الكربون والطاقة غير الكافية وبيانات الاختبار غير المؤهلة لمولدات الديزل ذات الست أسطوانات المضمنة.

7. لماذا بنك الأحمال بقدرة 550 كيلووات؟

بالنسبة لمولدات الديزل متوسطة الحجم التي تعمل بمحركات مضمنة ذات 6 أسطوانات، يوفر بنك الحمل المقاوم بقدرة 550 كيلووات قدرة كافية لاختبار المصنع، والتشغيل، والصيانة الوقائية، والفحص الدوري.

تشمل التطبيقات النموذجية ما يلي:

مصنعي المولدات

شركات تأجير الطاقة

النباتات الصناعية

المستشفيات

المباني التجارية

مراكز البيانات

مقاولو EPC

كما يساعد اختبار بنك الحمل الروتيني أيضًا على منع المشكلات المرتبطة بالتشغيل لفترات طويلة مع حمل منخفض، مثل الاحتراق غير الكامل للوقود ("التكديس الرطب")، مما يؤدي إلى تحسين موثوقية المحرك على المدى الطويل.
