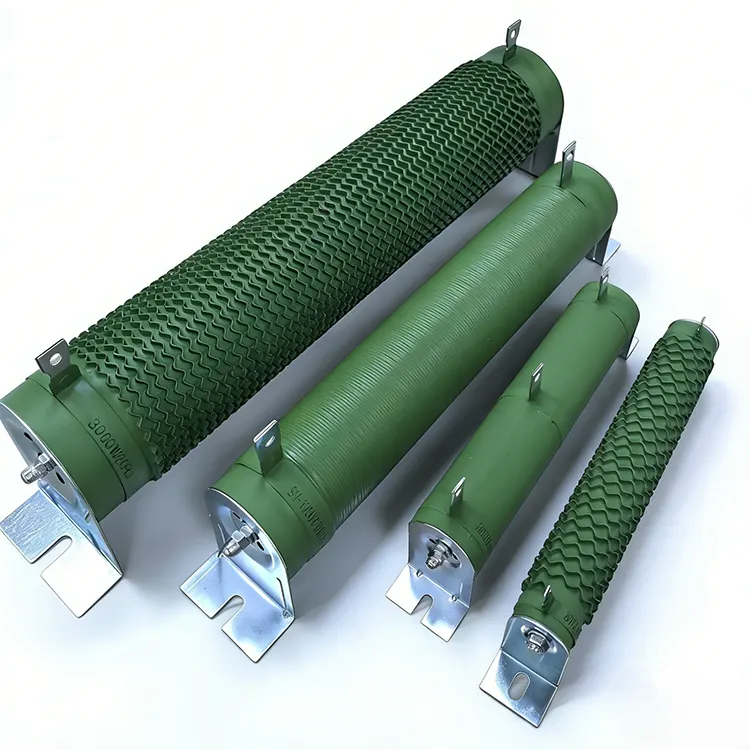

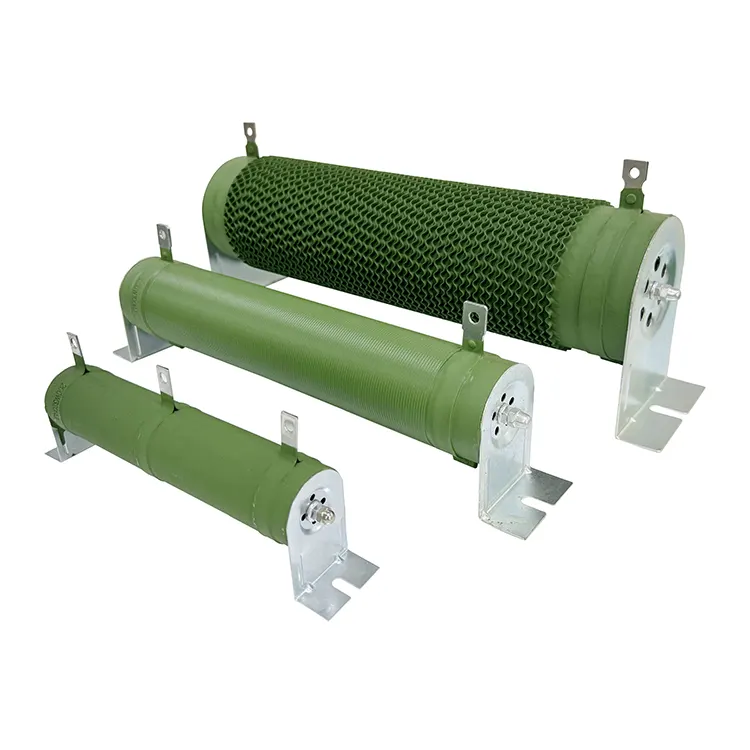

يجمع Power Wirewound Resistor من RST Electric بين البناء الأنبوبي التقليدي والمواد الحديثة لإنشاء مكون متعدد الاستخدامات وعالي الموثوقية لأنظمة الطاقة الصناعية والتجارية. في جوهره، يتميز هذا المقاوم السلكي الأنبوبي بسلك مقاومة دقيق ملفوف حول أنبوب سيراميك عالي النقاء، تم اختياره للتوصيل الحراري الممتاز، والقوة الميكانيكية، وخصائص العزل الكهربائي.
العنصر محمي بطبقة سيليكون عالية الحرارة توفر مقاومة للرطوبة والصدمات الحرارية والملوثات البيئية مع الحفاظ على تبديد الحرارة بشكل ممتاز. يؤدي هذا البناء إلى مقاومة سلك الطاقة القادرة على التشغيل المستمر عند درجات حرارة سطحية تصل إلى +200 درجة مئوية، مع اختبار قوة العزل الكهربائي إلى تيار متردد 3 كيلو فولت لمدة 5 ثوانٍ. تم تحسين نمط اللف لتقليل الحث، مما يجعل هذا المنتج مناسبًا لدوائر التيار المتردد والنبض حيث تكون الاستجابة السريعة وتحول الطور المنخفض مطلوبة.
مع تصنيفات الطاقة التي تتراوح من 50 وات إلى 10 كيلو وات لكل وحدة، يعمل هذا المقاوم ذو الطاقة العالية كحل فعال من حيث التكلفة للتطبيقات التي تتراوح من دوائر الصدمات في مصادر الطاقة إلى الكبح الديناميكي في محركات السيارات وبنوك التحميل في معدات الاختبار.
باعتبارها شركة مصنعة موثوقة لمقاومات أسلاك الطاقة في الصين، تجمع RST Electric بين أكثر من 10 سنوات من الخبرة الهندسية للمقاومات مع مراقبة صارمة للجودة لتقديم المكونات التي تلبي المتطلبات المطلوبة لإلكترونيات الطاقة الحديثة.
|
نموذج |
سلسلة إتش بي آر |
|
القوة المقدرة |
50 واط – 10,000 واط (10 كيلو واط) |
|
نطاق المقاومة |
0.1 أوم – 10 كيلو أوم |
|
تسامح |
±1%، ±5% (قياسي) |
|
معامل درجة الحرارة (TCR) |
±50 جزء في المليون/درجة مئوية إلى ±350 جزء في المليون/درجة مئوية (محدد حسب القيمة) |
|
مواد الطلاء |
سيليكون عالي الحرارة |
|
قوة عازلة |
تيار متردد 3 كيلو فولت، 50 هرتز لمدة 5 ثواني |
|
درجة حرارة العمل |
-55 درجة مئوية إلى +200 درجة مئوية (السطح) |
|
مقاومة العزل |
≥ 100 ميجا أوم عند 500 فولت تيار مستمر |
|
الحث |
تصميم ذو حث منخفض (ملف غير حثي اختياري) |
|
المواد الأساسية |
أنبوب سيراميك عالي النقاء |
|
تصاعد |
من خلال ثقب / جبل قوس |
|
امتثال |
بنفايات، سي |
1. هيكل سلكي دقيق - سلك سلكي مقاوم عالي الثبات على أنبوب سيراميك عالي النقاء يضمن قيم مقاومة دقيقة واستقرار ممتاز على المدى الطويل.
2. طلاء السيليكون عالي الحرارة - طلاء واقي يتحمل التشغيل المستمر حتى +200 درجة مئوية، مما يوفر مقاومة للرطوبة والصدمات الحرارية والملوثات البيئية.
3. التصميم غير الحثي المتأصل - تعمل أنماط اللف المُحسّنة على تقليل الحث، مما يجعل هذه المقاومات مناسبة لدوائر التيار المتردد والنبض دون تحول كبير في الطور.
4. نطاق طاقة واسع - من 50 وات إلى 10 كيلو وات لكل وحدة، يغطي تطبيقات متنوعة بدءًا من أجهزة الإيقاف منخفضة الطاقة وحتى بنوك التحميل عالية الطاقة.
5. قوة عازلة ممتازة - تم اختبارها على تيار متردد 3 كيلو فولت لمدة 5 ثوانٍ، مما يضمن التشغيل الآمن في دوائر الجهد العالي.
6. المرونة الميكانيكية والبيئية - البناء القوي يقاوم الاهتزازات والتدوير الحراري والبيئات الصناعية القاسية.
7. خيارات الإنهاء المرنة - متوفرة مع أنماط الرصاص المختلفة وأقواس التثبيت لسهولة التكامل في التصميمات الحالية.
8. خيارات TCR منخفضة - معاملات درجة حرارة منخفضة تصل إلى ±50 جزء في المليون/درجة مئوية متاحة للتطبيقات الدقيقة التي تتطلب الحد الأدنى من انحراف المقاومة.
9. التكوينات المخصصة - تتوفر قيم المقاومة الخاصة والتفاوتات والتعديلات الميكانيكية لتلبية متطلبات OEM.
10. التعامل مع الطاقة بفعالية من حيث التكلفة - يوفر حلاً اقتصاديًا لتبديد الطاقة العالية دون تعقيد التبريد السائل أو المشتتات الحرارية الضخمة.
|
طلب |
تفاصيل التطبيق |
وصف |
|
إمدادات الطاقة والمحولات |
دوائر السنوبر |
يمتص الطاقة العابرة في تبديل إمدادات الطاقة والمحولات. |
|
المقاومات النازفة |
يوفر تفريغًا آمنًا لمكثفات الفلتر بعد انقطاع التيار الكهربائي. |
|
|
دوائر ما قبل الشحن |
يحد من تدفق التيار أثناء تشغيل وصلات التيار المستمر. |
|
|
محركات السيارات والكبح |
مقاومات الكبح الديناميكية |
يبدد الطاقة المتجددة من المحركات أثناء التباطؤ. |
|
بنوك التحميل لاختبار السيارات |
يحاكي الأحمال الميكانيكية أثناء تطوير محرك السيارات. |
|
|
مقاومات البداية الناعمة |
حدود بدء التشغيل في محركات التيار المتردد الكبيرة. |
|
|
المعدات الطبية والتحليلية |
مصادر طاقة الأشعة السينية |
مقاومات النزف والحمل ذات الجهد العالي لأنظمة التصوير الطبي. |
|
مكبرات الصوت المتدرجة للتصوير بالرنين المغناطيسي |
المقاومات الدقيقة للاستشعار الحالي ومحاكاة الحمل. |
|
|
الأدوات التحليلية |
الأحمال المرجعية المستقرة لمعدات الاختبارات المعملية. |
|
|
الطاقة والمتجددة |
محولات توربينات الرياح |
مقاومات الكبح للتحكم في درجة الحرارة وأنظمة التوقف في حالات الطوارئ. |
|
تفريغ العاكس الشمسي |
مقاومات النازف لتفريغ وصلة التيار المستمر في المحولات الكهروضوئية. |
|
|
معدات اختبار البطارية |
مقاومات التحميل لاختبار دورة الشحن/التفريغ للبطاريات الصناعية. |
|
|
الاختبار والقياس |
الأحمال الوهمية |
يحاكي الأحمال الكهربائية أثناء اختبار المعدات ومعايرتها. |
|
تحويلات الاستشعار الحالية |
مقاومات دقيقة منخفضة الأوم لتطبيقات القياس الحالية. |
|
|
فواصل الجهد العالي |
شبكات مقسمات الجهد لأنظمة قياس الجهد العالي. |
|
|
الضوابط الصناعية |
معدات اللحام |
المقاومات الحالية والحد من snubber لإمدادات الطاقة اللحام. |
|
مقومات الطلاء |
مقاومات التحميل للاختبار والصابورة في أنظمة الطلاء الكهربائي. |
|
|
محركات HVAC |
مقاومات الكبح للمروحة الكبيرة ومحركات المضخة ذات التردد المتغير. |
|

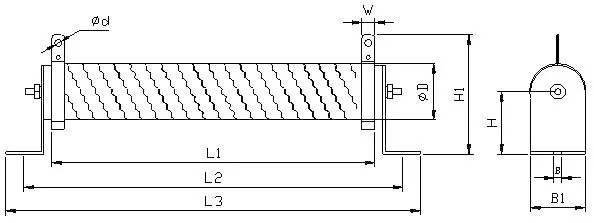

القوة المقدرة |
د ± 2 (مم)
|
L1 ± 3 (مم) |
L2 ± 3 (مم) |
L3 ± 3 (مم) |
H1 ± 1 (مم) |
B1 ± 1 (مم) |
العرض ± 1 (مم) |
د ± 1 (مم) |
الوزن (ز) |
|
50 واط |
28 |
101 |
122 |
142 |
65 |
6.4 |
8 |
4.5 |
130 |
|
80 واط |
28 |
151 |
172 |
195 |
65 |
6.4 |
8 |
4.5 |
210 |
|
100 واط |
28 |
181 |
200 |
220 |
65 |
6.4 |
8 |
4.5 |
220 |
|
150 واط |
28 |
226 |
245 |
267 |
65 |
6.4 |
8 |
4.5 |
260 |
|
200 واط |
28 |
278 |
300 |
320 |
65 |
6.4 |
8 |
4.5 |
300 |
|
300 واط |
40 |
267 |
306 |
342 |
90 |
8.00 |
10 |
6 |
560 |
|
400 واط |
40 |
330 |
369 |
405 |
90 |
8.00 |
10 |
6 |
660 |
|
500 واط |
50 |
330 |
347 |
363 |
103 |
7.00 |
10 |
6 |
870 |
|
700 واط |
50 |
330 |
347 |
363 |
103 |
7.00 |
10 |
6 |
870 |
|
800 واط |
60 |
330 |
354 |
380 |
120 |
8.4 |
15 |
6.5 |
2130 |
|
1000 واط |
60 |
430 |
454 |
480 |
120 |
8.4 |
15 |
6.5 |
1800 |
|
1500 واط |
60 |
430 |
454 |
480 |
120 |
8.4 |
15 |
6.5 |
1800 |
|
2000 واط |
70 |
430 |
449 |
490 |
133 |
9.00 |
15 |
6.5 |
2400 |
|
3000 واط |
80 |
430 |
453 |
490 |
150 |
9.00 |
15 |
6.5 |
2800 |
|
3500 واط |
90 |
430 |
460 |
490 |
153 |
9.00 |
15 |
6.5 |
3200 |
|
4000 واط |
100 |
430 |
470 |
490 |
157 |
9.00 |
15 |
6.5 |
3700 |
|
5000 واط |
100 |
500 |
540 |
560 |
157 |
9.00 |
15 |
6.5 |
4000 |
|
6000 واط |
100 |
600 |
640 |
660 |
157 |
9.00 |
15 |
6.5 |
4200 |
|
10000 واط |
150 |
600 |
626 |
690 |
270 |
10.20 |
15 |
10 |
13500 |
|
15000 واط |
150 |
660 |
686 |
750 |
270 |
10.20 |
15 |
10 |
15000 |
|
18500 واط |
150 |
1000 |
1026 |
1090 |
270 |
10.20 |
15 |
10 |
22500 |
الجواب: نحن مصنع محلي وشرعي في الصين. لقد كرسنا جهودنا للبحث وتصنيع مقاومات لف الأسلاك الكهربائية لأكثر من 10 سنوات، وتخصصنا في مجال مكونات لف الأسلاك الأنبوبية. نحن لسنا وسيط تجاري. يمكننا التحكم بشكل كامل في العملية بأكملها بدءًا من شراء قلب السيراميك، واللف، والطلاء، والاختبار بشكل مستقل. وهذا لا يضمن جودة مستقرة فحسب، بل يلغي أيضًا الوسط. نحن نقدم أسعار توريد مباشرة للمصنع تتسم بالشفافية، مما يتيح للعملاء تحقيق التوازن بين الجودة العالية والتكلفة المنخفضة.
الجواب: لدينا مصنع حاصل على شهادة ISO 9001 ومعدات متخصصة لللف الدقيق. عملية الإنتاج لدينا موحدة ويتم التحكم فيها بدقة. قبل أن يغادر كل مقاوم لف خط الطاقة المصنع، يتم الانتهاء من الاختبار الكهربائي بنسبة 100%. إلى جانب التحقق من التصوير الحراري، فإنه يضمن تبديد الحرارة بشكل موحد دون وجود نقاط ساخنة. وفي الوقت نفسه، لدينا فريق هندسي محترف مخصص لتطبيقات الصناعات المتعددة للمقاومات عالية الطاقة، ويتحكم بدقة في توافق المنتج.
الإجابة: لدينا خبرة توريد عالمية واسعة النطاق، كما أننا موردون موثوقون لمؤسسات إمدادات الطاقة العالمية، ومحرك السيارات، والمعدات الطبية. تم تصدير منتجاتنا إلى 40 دولة بما في ذلك ألمانيا والولايات المتحدة واليابان وكوريا الجنوبية وإيطاليا. لدينا خبرة غنية في مجال إلكترونيات الطاقة، والطاقة المتجددة، والأتمتة الصناعية، ويمكننا تلبية الاحتياجات الأساسية لعملاء الصناعة المختلفين بدقة.
الجواب: نحن نقدم خدمات التخصيص الشاملة لتلبية الاحتياجات الفردية لمختلف الصناعات. تتضمن المعلمات المحددة القابلة للتخصيص لمقاوم Power Wirewound: طاقة تتراوح من 50 وات إلى 10 كيلو وات (يمكن ترقيتها حسب الحاجة)، وقيمة المقاومة من 0.1 أوم إلى 10 كيلو أوم (يدعم قيم المقاومة الخاصة)، والتسامح، ومعامل درجة الحرارة، ونوع الطلاء، وطريقة الأسلاك. بالإضافة إلى ذلك، يمكننا توفير تصميم ملفوف بالأسلاك بدون محاثة، ومناسب لسيناريوهات التبديل السريع.
الجواب: يختلف وقت التسليم حسب مواصفات المنتج. النموذج القياسي لديه فترة تسليم تتراوح من 10 إلى 20 يوم عمل، بينما يستغرق النموذج المخصص من 20 إلى 30 يوم عمل. كل دفعة من المنتجات تأتي مع وثائق فنية كاملة. نحن نقدم خدمة ضمان لمدة 18 شهرًا. خلال فترة الضمان، يمكننا تقديم تشخيص الأعطال عن بعد وتسليم قطع الغيار. يمكن لفريقنا المحترف أيضًا تقديم الدعم الفني المتكامل لإمدادات الطاقة، وبرامج التشغيل، وغيرها من المعدات، مما يضمن الحماية الكاملة لعملائنا طوال العملية.
