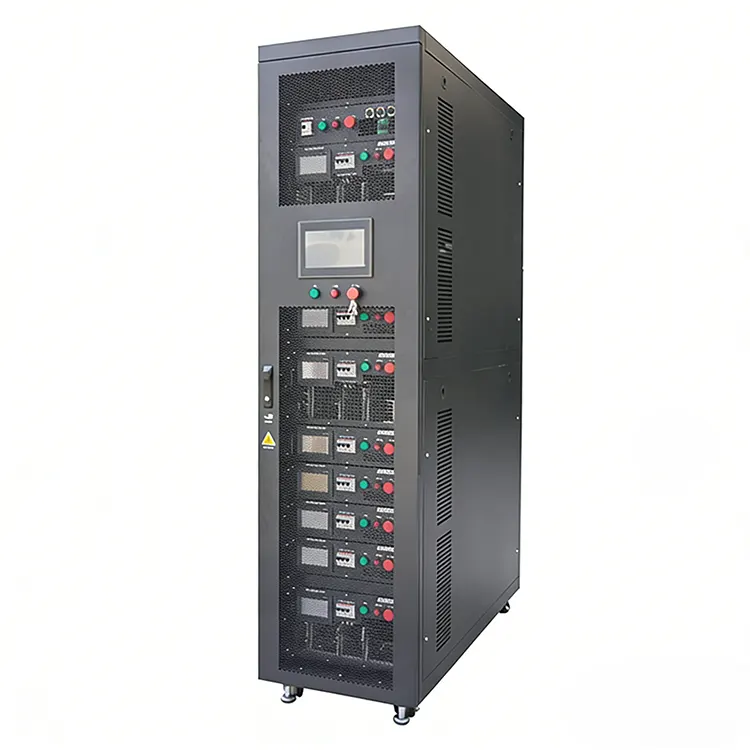

يمثل بنك التحميل المبرد بالسائل بقدرة 200 كيلو وات 380 فولت من RST Electric نقلة نوعية في تكنولوجيا الاختبار عالية الطاقة. يقع في حاوية حامل قياسية مكونة من 42 وحدة (عرض 600 × عمق 1400 × ارتفاع 1800 مم)، ويزيل بنك حمل التبريد السائل بقدرة 200 كيلو وات 380 فولت الحاجة إلى معالجات هواء ضخمة أو أنظمة عادم المنشأة عن طريق نقل الحرارة مباشرة إلى البنية التحتية للتبريد السائل الموجودة بالمنشأة. يتميز النظام بدائرة تبريد من الفولاذ المقاوم للصدأ 304 مع وصلات مدخل/مخرج DN32، قادرة على التعامل مع معدلات تدفق تصل إلى 200 لتر/دقيقة (12 متر مكعب/ساعة) عند ضغوط تصميمية تبلغ 0.4 ميجا باسكال.
تعمل أجهزة استشعار درجة الحرارة الدقيقة على مراقبة درجات حرارة سائل التبريد عند المدخل/المخرج، مما يحافظ على الحمل الحراري المستقر مع ارتفاع درجة الحرارة بمقدار 15 درجة مئوية عند الطاقة الكاملة وانخفاض الضغط بمقدار 5 رطل لكل بوصة مربعة. يوفر بنك الحمل المقاوم نفسه دقة متدرجة تبلغ 5 كيلو وات مع دقة تحميل تبلغ ±2%، مما يتيح محاكاة دقيقة لأحمال تكنولوجيا المعلومات في العالم الحقيقي. تتضمن خيارات التحكم شاشة لمس HMI محلية، وبرنامج كمبيوتر عن بعد، وRS485/Modbus RTU، وإمكانيات تسجيل البيانات الكاملة.
باعتبارها شركة رائدة في تصنيع بنك حمل التبريد السائل بقدرة 200 كيلووات في الصين، تجمع RST Electric بين أكثر من 15 عامًا من الخبرة في مجال مقاومة الطاقة مع تكنولوجيا التبريد السائل المتطورة لتقديم حلول تلبي المتطلبات الصعبة لمراكز بيانات الجيل التالي ومرافق الحوسبة عالية الأداء.
|
نوع التحميل |
مقاوم (مبرد بالسائل) |
|
القوة المقدرة |
200 كيلوواط |
|
الجهد المقنن |
تيار متردد 380 فولت 50/60 هرتز |
|
عدد المراحل |
3P4W |
|
الحد الأدنى للخطوة |
5 كيلو واط (قابل للتخصيص) |
|
دقة التحميل |
±2% |
|
طريقة التبريد |
التبريد السائل (حلقة مغلقة) |
|
تبريد متوسط |
ماء منزوع الأيونات / خليط جلايكول / مخصص |
|
معدل التدفق المقدر |
200 لتر/دقيقة (12 متر مكعب/ساعة) |
|
اتصال مدخل / مخرج |
مشبك ثلاثي DN32 (مجموعتان، 1+1 زائدة عن الحاجة) |
|
ضغط التصميم |
0.4 ميجا باسكال |
|
هبوط الضغط |
≥5 رطل لكل بوصة مربعة @ التدفق الكامل |
|
ارتفاع درجة الحرارة |
≥15 درجة مئوية عند الطاقة الكاملة |
|
نطاق درجة حرارة المدخل |
0 درجة مئوية إلى 40 درجة مئوية |
|
مواد دائرة السوائل |
304 الفولاذ المقاوم للصدأ |
|
الصمامات اليدوية |
الصمامات الكروية للمدخل/المخرج (مضمنة) |
|
وظائف الحماية |
ماس كهربائى، التيار الزائد، الجهد الزائد، درجة الحرارة الزائدة، كشف تسرب السائل، فشل التدفق |
|
معلمات القياس |
الجهد، التيار، الطاقة، معدل تدفق سائل التبريد، درجة حرارة المدخل/المخرج، دلتا-T، الضغط |
|
أوضاع التحكم |
محلي: شاشة لمس HMI؛ جهاز التحكم عن بعد: برنامج الكمبيوتر / RS485 / Modbus RTU |
|
دقة العرض |
0.5 فئة |
|
نوع الضميمة |
حاوية رف 42U |
|
الأبعاد (العرض × العمق × الارتفاع) |
600 مم × 1400 مم × 1800 مم |
|
وزن |
تقريبا. 800 كجم |
|
مستوى الحماية |
IP20 (داخلي) |
|
لون |
RAL9005 (أسود) أو حسب الطلب |
|
نظام العمل |
واجب مستمر |
|
مستوى الضوضاء |
<65 ديسيبل (المضخة فقط، التشغيل الصامت تقريبًا) |
|
الواجهة الكهربائية |
قضبان النحاس |
1. كثافة طاقة عالية جدًا - توفر 200 كيلووات في مساحة مدمجة تبلغ 42 وحدة، مما يجعلها مثالية لبيئات مراكز البيانات ذات المساحة المحدودة.
2. التشغيل الهادئ - يزيل ضوضاء مروحة بنك التحميل التقليدية؛ فقط المضخة الدائرية تولد الحد الأدنى من الصوت (<65 ديسيبل)، مما يجعلها مناسبة للمساحات المكتبية أو المختبرية المشغولة.
3. الإدارة الحرارية الدقيقة - تتيح المراقبة في الوقت الفعلي لمعدل التدفق ودرجة حرارة المدخل/المخرج وانخفاض الضغط التحقق الدقيق من صحة وحدة CDU ونظام التبريد.
4. دائرة تبريد من الفولاذ المقاوم للصدأ - هيكل من الفولاذ المقاوم للصدأ 304 مع وصلات ثلاثية المشبك DN32 يضمن مقاومة التآكل والتوافق مع وسائط التبريد المختلفة.
5. التوصيلات الزائدة - تسمح منافذ الإدخال/المخرج المزدوجة (1+1 زائدة عن الحاجة) بالاتصال بأنظمة التبريد الأساسية والاحتياطية دون إعادة التكوين.
6. مجموعة الأمان الشاملة - تتضمن الكشف عن تسرب السوائل، والحماية من فشل التدفق، وإيقاف التشغيل بسبب درجة الحرارة الزائدة - وهو أمر بالغ الأهمية لبيئات مراكز البيانات الحساسة.
7. تحميل عالي الدقة - تتيح الزيادات المتدرجة بقدرة 5 كيلو وات محاكاة دقيقة لملفات تعريف طاقة حامل الخادم من التحميل الجزئي إلى التحميل الكامل.
8. التشغيل المستقل - عدم الاعتماد على تكييف هواء المنشأة لإزالة الحرارة؛ يتم رفض الحرارة مباشرة عبر البنية التحتية للتبريد السائل الخاصة بالعميل.
9. محاكاة العالم الحقيقي - تحاكي بدقة الخصائص الحرارية والكهربائية لرفوف الخادم عالية الكثافة (> 30 كيلو واط لكل حامل) للتحقق من صحة تبريد D2C (مباشر إلى الشريحة).
10. الحصول على البيانات المتقدمة - يسجل ويسجل جميع المعلمات الهامة لتحليل ما بعد الاختبار وإعداد التقارير.

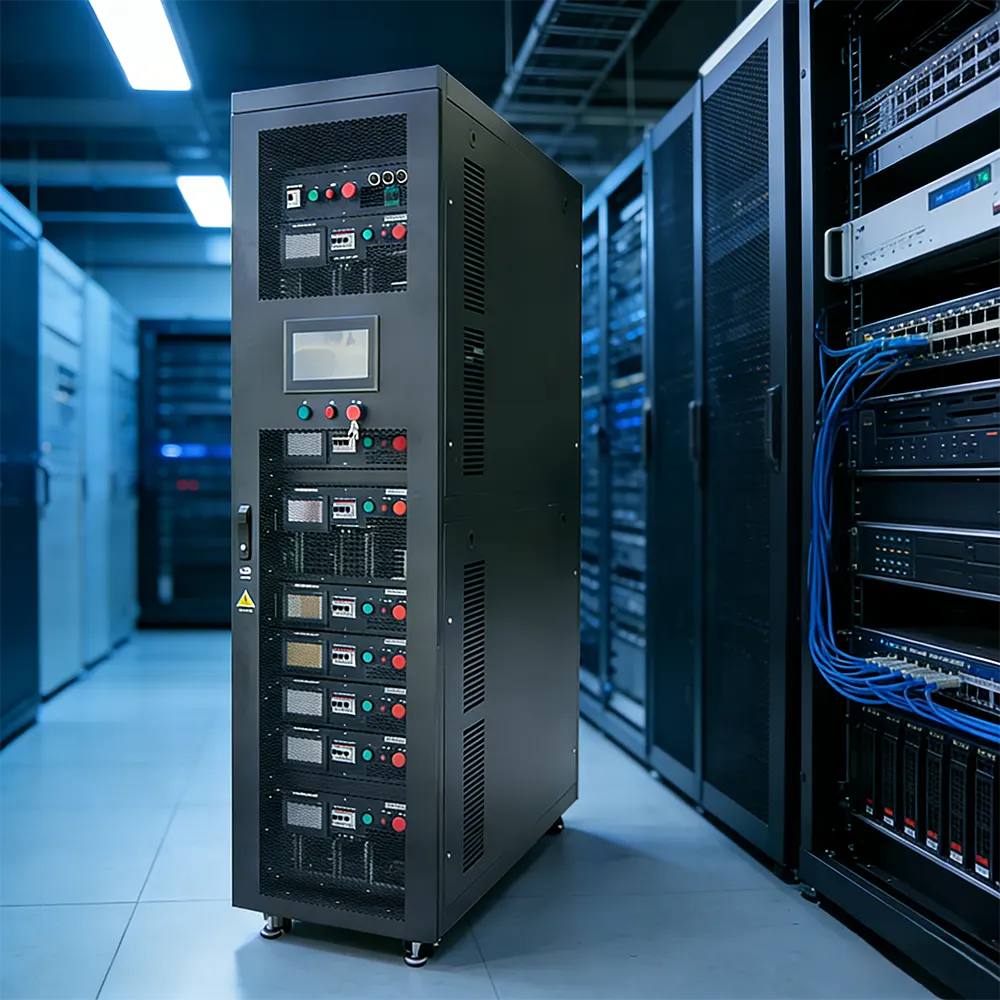

● اختبار CDU لمركز البيانات – التحقق من أداء وحدات توزيع سائل التبريد (CDUs) في ظل أحمال تكنولوجيا المعلومات المحاكاة التي تصل إلى 200 كيلو وات.
● تطوير خادم تبريد سائل – يوفر أحمالًا حرارية يمكن التحكم فيها لاختبار أنظمة التبريد المباشرة بالرقاقة والغمر في مختبرات البحث والتطوير.
● دراسات الإدارة الحرارية للمرافق - تحدد قدرة رفض الحرارة للبنية التحتية لتبريد مركز البيانات في ظل سيناريوهات الحمل المختلفة.
● الحوسبة عالية الأداء (HPC) - تحاكي الإخراج الحراري لمجموعات وحدة معالجة الرسومات ورفوف الحوسبة عالية الكثافة لتحسين التبريد.
● بيئات المختبرات والاختبار - تمكن من إجراء اختبار طاقة هادئ ونظيف وفعال في الأماكن الحساسة للصوت أو التي يتم التحكم في جودة الهواء فيها.

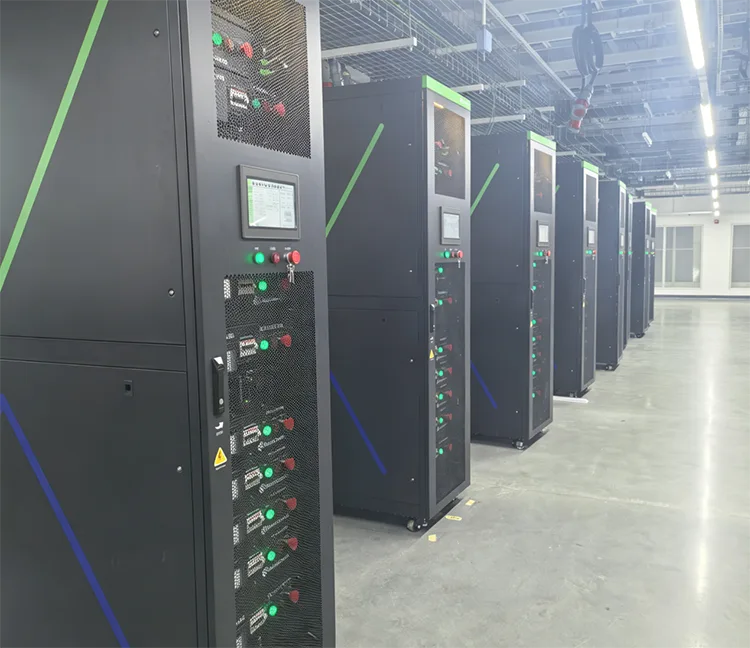

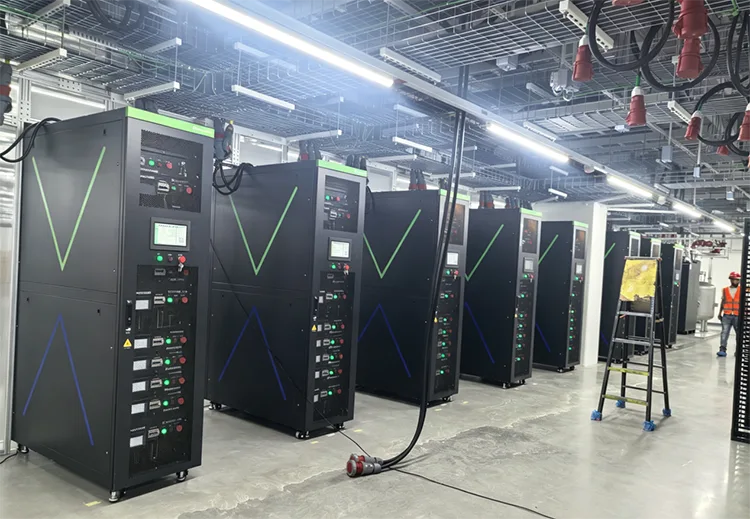

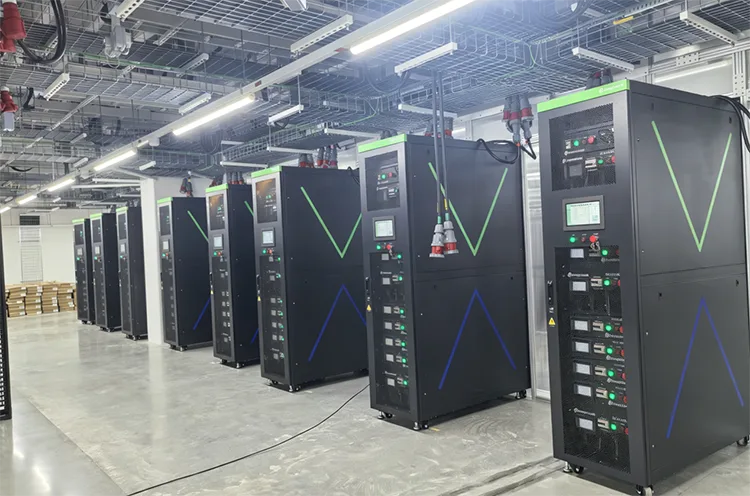

● تشغيل مركز البيانات واسع النطاق – التحقق من تكامل أنظمة التبريد السائلة مع البنية التحتية لتوزيع الطاقة والمراقبة.
● التحقق من صحة التحديث لنظام التبريد – يختبر قدرة أنظمة التبريد التي تمت ترقيتها أو تعديلها قبل النشر المباشر لتكنولوجيا المعلومات.
إن بنك حمل التبريد السائل بقدرة 200 كيلو وات 380 فولت عبارة عن معدات مصممة بدقة وتتطلب معالجة دقيقة أثناء النقل. تقوم شركة RST Electric بتعبئة كل وحدة بالتدابير الوقائية التالية:
● يتم تثبيت الوحدة بشكل آمن على منصة نقالة للخدمة الشاقة مع حوامل لتخفيف الاهتزاز
● مغلفة بغشاء VCI مقاوم للماء لمنع دخول الرطوبة
● محاط بصندوق من الخشب الرقائقي المخصص مزود بوسادة رغوية عند النقاط الحرجة
● جميع وصلات سائل التبريد مغطاة ومختومة لمنع التلوث
● تتضمن حزمة الوثائق شهادات اختبار الضغط، وشهادات المواد، وتقارير اختبار المصنع
تشمل خيارات الشحن الشحن البحري LCL أو FCL أو الشحن الجوي أو البريد السريع للمتطلبات العاجلة. قبل الشحن، يخضع كل بنك حمل تبريد سائل بقدرة 200 كيلووات لاختبار قبول المصنع بالكامل (FAT) بما في ذلك اختبار الضغط، واكتشاف التسرب، والتحقق الحراري للحمل الكامل.
● نحن مصنع معتمد مقره في الصين، متخصصون في إنتاج بنك حمل التبريد السائل بقدرة 200 كيلو وات 380 فولت.
● تحكم داخلي كامل في التصميم، وتصنيع دوائر التبريد، والتجميع الكهربائي، والاختبار - مما يضمن الجودة الفائقة.
● تسعير مباشر من المصنع لكل مجموعة أحمال تبريد سائلة بقدرة 200 كيلووات، مع هيكل تكلفة شفاف وبدون وسطاء.
● أكثر من 15 عامًا من الخبرة في مجال هندسة مقاومات الطاقة، وتمتد الآن إلى حلول التبريد السائل لتطبيقات الجيل التالي.
● مرافق حاصلة على شهادة ISO 9001 مزودة بغرفة نظيفة مخصصة لتجميع دوائر التبريد.
● تم إجراء اختبار تسرب الهيليوم بنسبة 100% على كل دائرة تبريد قبل التجميع النهائي.
● إمكانات المحاكاة الحرارية الداخلية والتحقق من متطلبات التبريد المخصصة.
● مورد مثبت لمشغلي مراكز البيانات، ومصنعي معدات تكنولوجيا المعلومات، ومتكاملي أنظمة التبريد في جميع أنحاء العالم.
● تصدير سجل حافل إلى أسواق الولايات المتحدة الأمريكية وأوروبا وسنغافورة والشرق الأوسط.
● خبرة عميقة في مجال الإدارة الحرارية لمراكز البيانات واختبار الطاقة عالية الكثافة.
● خيارات وسط التبريد: الماء منزوع الأيونات / مخاليط الجليكول / السوائل العازلة / المخصصة.
● أنواع الاتصال: DN32 ثلاثي المشبك / خيوط NPT / وصلات التوصيل السريع / مخصصة.
● التحكم في التدفق: صمامات يدوية / تحكم آلي في التدفق / تكامل مضخة متغيرة السرعة.
● تحسينات التحكم: PLC المتقدم، وتكامل نظام إدارة المباني (BMS)، والمراقبة عن بعد.
● خيارات القياس: أجهزة قياس التدفق الأساسية / الدقيقة / استشعار درجة الحرارة متعدد النقاط.
● متغيرات العلبة: إطار مفتوح / حامل 42U / أبعاد مخصصة.
● المهلة القياسية: 30-45 يوم عمل لتكوينات بنك حمل التبريد السائل بقدرة 200 كيلو وات 380 فولت.
● وثائق شاملة: تقارير اختبار الضغط، وشهادات المواد، وأدلة التشغيل والصيانة، وشهادات CE/ISO.
● ضمان لمدة 18 شهرًا مع التشخيص عن بعد وشبكة قطع الغيار العالمية.
● التشغيل الاختياري في الموقع، ودعم تكامل نظام التبريد، وتدريب المشغلين بواسطة مهندسي RST الميدانيين.
