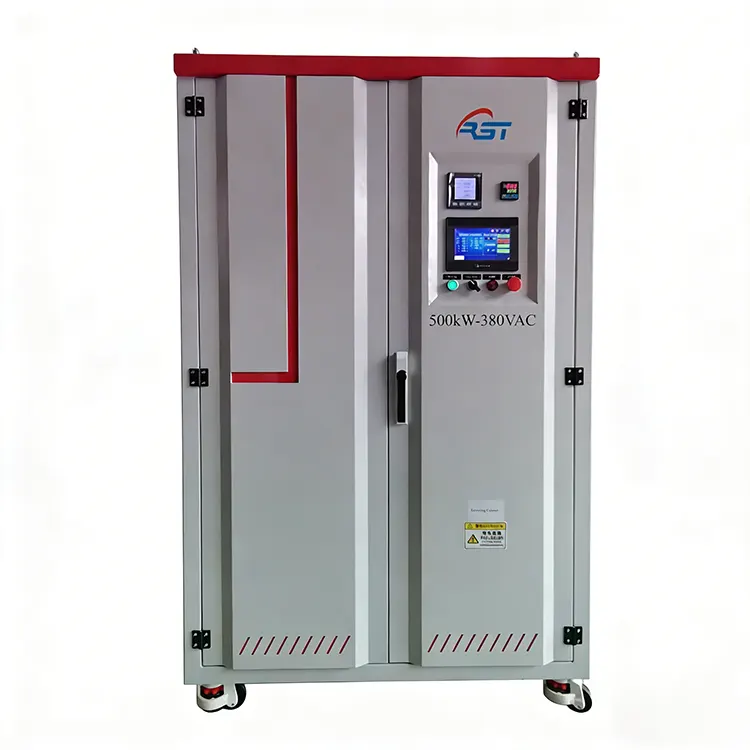

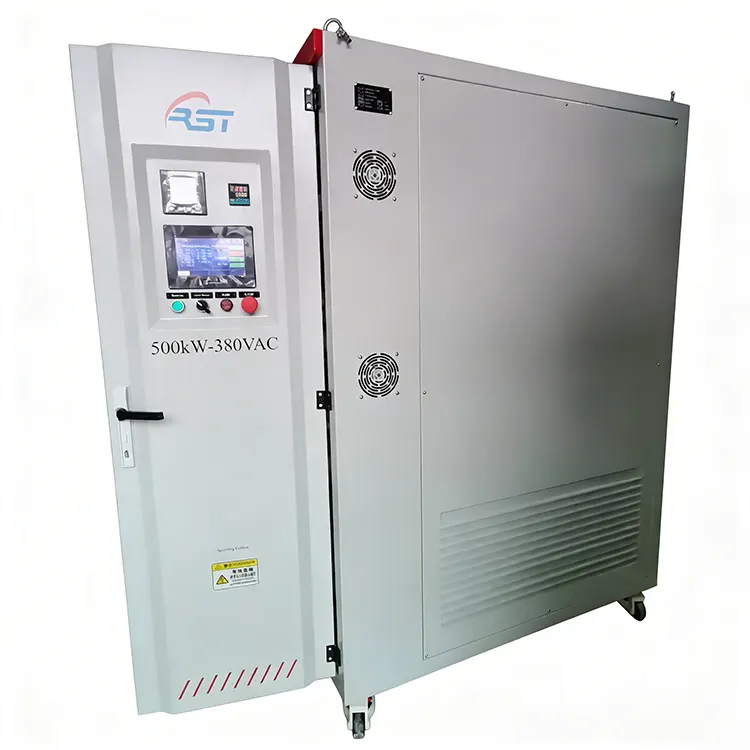

بنك تحميل تيار متردد بقدرة 500 كيلو وات 380 فولت

يمثل بنك الحمل المقاوم للتيار المتردد بقدرة 500 كيلو وات من RST Electric طليعة تكنولوجيا اختبار الطاقة العالية. يعمل بنك التحميل هذا بقدرة 500 كيلو وات 380 فولت تيار متردد بجهد 380 فولت تيار متردد (50/60 هرتز)، ويستخدم بنية بنك مقاومة معيارية مع حمل متدرج بحد أدنى يبلغ 5 كيلو وات، مما يتيح محاكاة دقيقة للأحمال الكهربائية في العالم الحقيقي. تم تجهيز الوحدة بمقياس طاقة عالي الدقة من سلسلة CET PMC يعرض الجهد (L-N/L-L) والتيار والطاقة النشطة/التفاعلية/الظاهرية وعامل الطاقة والتردد والطاقة التراكمية - كل ذلك على شاشة لمس HMI نابضة بالحياة مقاس 7 بوصات. تم تصميم الهيكل ليتحمل البيئات القاسية، وهو مصنوع من الفولاذ المدلفن على البارد ثقيل الوزن مع طلاء متعدد المراحل مضاد للتآكل. يستخدم نظام تبريد الهواء القسري مراوح متغيرة السرعة مزودة بأجهزة استشعار حرارية مستقلة، حيث يقوم تلقائيًا بضبط تدفق الهواء بناءً على متطلبات الحمل في الوقت الفعلي لتحقيق أقصى قدر من الكفاءة وتقليل الضوضاء الصوتية. بالنسبة للاختبار الآلي، يدعم بنك التحميل التشغيل عن بعد عبر RS485/Modbus-RTU، أو Ethernet/IP، أو البرامج المستندة إلى الكمبيوتر الشخصي، مما يسمح بالتكامل السلس مع أنظمة SCADA الحالية أو بروتوكولات الاختبار المخصصة. مع أكثر من 15 عامًا من الخبرة في التصنيع المتخصصة، تضمن RST Electric أن كل وحدة تخضع لاختبار قبول المصنع الشامل (FAT) قبل الشحن، مع استكمال تقارير الاختبار المعايرة.

1. دقة الحمل فائقة الدقة - تسمح الزيادات المتدرجة بقدرة 5 كيلو وات بمحاكاة دقيقة لتغيرات الحمل، وهو أمر بالغ الأهمية لاختبار الحاكم واختبار AVR.

2. الإدارة الحرارية الذكية - تحافظ المراوح التي يتم التحكم فيها بواسطة PID على درجات حرارة المقاومة المثالية، مما يطيل عمر الخدمة ويقلل الضوضاء الصوتية.

3. بنية السلامة الشاملة - حماية من درجة الحرارة الزائدة على مرحلتين مع أجهزة استشعار مستقلة؛ فقدان الطور والكشف عن عدم توازن الجهد.

4.Industry 4.0 Ready - تتيح واجهة Ethernet/Modbus TCP القياسية المراقبة عن بعد والتكامل مع أنظمة أتمتة المصنع.

5. واجهة HMI تتمحور حول المستخدم - شاشة لمس بديهية مقاس 7 بوصات مع ملفات تعريف تحميل رسومية واتجاهات في الوقت الفعلي وإعدادات اختبار مسبقة بلمسة واحدة.

6. قدرة التشغيل المتوازي - يسمح الوضع الرئيسي والتابع بدمج وحدات متعددة لاختبار ميجاوات متعددة دون ضوابط خارجية معقدة.

7. التنقل للخدمة الشاقة - هيكل مقوى مزود بجيوب للرافعة الشوكية بأربعة اتجاهات وعروات رفع مصممة لسهولة نقل الموقع.

المواصفات الفنية

سيناريو التطبيق لبنك تحميل التيار المتردد بقدرة 500 كيلو وات 380 فولت

● محطات توليد الطاقة الحرارية والغازية - التشغيل واختبار الحمل الروتيني للتوربينات البخارية، وتوربينات الغاز، ومولدات الديزل بقدرة تصل إلى 500 كيلووات.

● مراكز البيانات ذات الحجم الكبير - التحقق من صحة أنظمة UPS متعددة ميغاواط، والمولدات الاحتياطية، ووحدات توزيع الطاقة (PDUs) في ظل ظروف الحمل القصوى.

● مجمعات الطاقة المتجددة - اختبار محولات الطاقة الشمسية على نطاق المرافق، ومحولات توربينات الرياح، وأنظمة تخزين طاقة البطاريات (BESS) بكامل الطاقة المقدرة.

● الصناعات الثقيلة - اختبار الحمل للمحركات الحثية الكبيرة، ومحركات التردد المتغير (VFDs)، والبنية التحتية للطاقة في المحطة.

● البحرية والبحرية - مناسبة لاختبار مولدات المنصات، والتحقق من صحة نظام الطاقة على متن السفن، والمعدات الكهربائية لأجهزة الحفر.

● مختبرات الأبحاث وإصدار الشهادات - توفير أحمال مقاومة دقيقة لتطوير المنتج، واختبار النوع، والتحقق من الامتثال لرمز الشبكة.

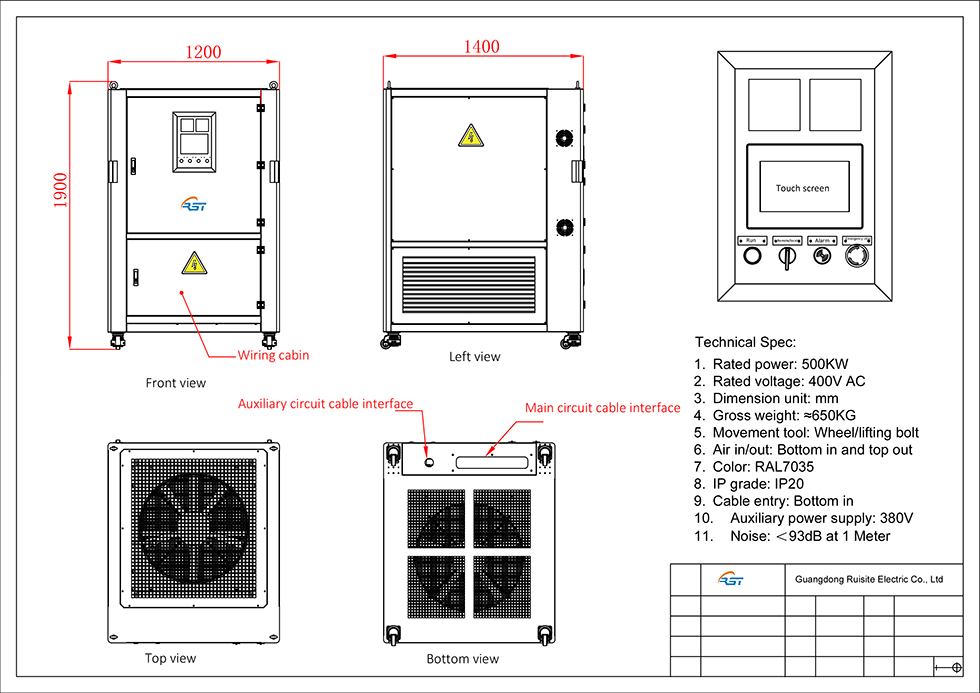

الرسم والأبعاد

الحزمة والشحن

تستخدم RST Electric بروتوكول تغليف صارمًا لجميع صادرات بنك التحميل المتردد بقدرة 500 كيلووات و380 فولت. يتم تغليف كل وحدة أولاً بغشاء VCI (مانع تآكل البخار) للحماية من الرطوبة، ثم يتم تغليفها بطبقات متعددة من غلاف مطاطي صناعي. يعمل الربط الفولاذي شديد التحمل على تأمين الحمولة على منصة تصدير معززة، ويتم وضع المجموعة بأكملها في صندوق خشب رقائقي مصمم خصيصًا وخالي من التبخير ومتوافق مع معايير ISPM 15. بالنسبة للشحن الجوي، نقدم مؤشرات للصدمات والإمالة لمراقبة ظروف المناولة. تشتمل جميع الشحنات على وثائق شاملة: قوائم التعبئة والفواتير التجارية وشهادات المنشأ وتقارير اختبار المصنع. نحن نتعاون مع وكلاء الشحن العالميين لتقديم خيارات شحن مرنة - FCL، LCL، الشحن الجوي، أو الشحن السريع من الباب إلى الباب - مما يضمن وصول معداتك في الوقت المحدد وفي حالة ممتازة.

عندما تجتمع الموثوقية مع القوة، فإن RST Electric تقود الطريق.

عندما تتصادم الموثوقية والطلب العالي على الطاقة، تكون RST Electric دائمًا في طليعة الصناعة، حيث تقدم لك بنك تحميل عالي الجودة بقدرة 500 كيلو وات 380 فولت تيار متردد. نحن شركة تصنيع صينية شرعية. بدءًا من تصميم المنتج، وشراء المكونات، ووصولاً إلى تصنيع الإنتاج ومراقبة الجودة، فإننا ندير كل خطوة بدقة. وهذا يضمن جودة المنتج المستقرة ويوفر لك الروابط الوسطى، مما يسمح لك بالاستمتاع بأسعار توريد المصنع مباشرة دون أي رسوم خفية، مما يحقق أداء أعلى لتكلفة الشراء.

تاريخ التنمية

منذ عام 2008، كرسنا جهودنا للبحث وتصنيع صناديق التحميل عالية الطاقة. لدينا مصنع حاصل على شهادة ISO 9001 بمساحة إجمالية تزيد عن 7000 متر مربع، ومجهز بخط تجميع آلي. إن كفاءة الإنتاج وقدرات مراقبة الجودة لدينا هي دائمًا في طليعة الصناعة. لدينا فريق بحث وتطوير داخلي محترف يركز دائمًا على ابتكار وتحديث تكنولوجيا الإدارة الحرارية وبرامج التحكم، وتحسين أداء المنتج بشكل مستمر لتلبية متطلبات الاختبار المتطورة لمختلف الصناعات. قبل أن يغادر كل صندوق تحميل المصنع، يتم استخدام أداة معايرة لإكمال اختبارات تقادم الحمل الكامل بنسبة 100% لضمان أن المنتج يمكن أن يعمل بثبات بعد التسليم والقضاء على أي مخاطر تتعلق بالجودة.

سوق المنتجات

على مر السنين، أصبحنا موردًا موثوقًا به للعملاء في أكثر من 50 دولة حول العالم، مع عملاء متواجدين في مناطق مثل الولايات المتحدة وألمانيا والإمارات العربية المتحدة وسنغافورة وأستراليا وغيرها. لقد تراكمت لدينا خبرة صناعية واسعة في مجالات مثل توليد الطاقة ومراكز البيانات والطاقة المتجددة والصناعة الثقيلة. إذا كنت بحاجة إلى دراسات حالة للعملاء ومواد مرجعية لمشاريع مماثلة عالية الطاقة، فيمكننا توفيرها في أي وقت. نحن نقدم خدمات مخصصة شاملة. تشمل خيارات الجهد 380 فولت، 400 فولت، 415 فولت، 480 فولت، و690 فولت. يمكننا أيضًا تحقيق متطلبات جهد 11 كيلو فولت من خلال دمجها مع محول تنحي. تشمل درجات حماية العلبة النوع IP23 الداخلي، والنوع الخارجي IP54، والصنف البحري IP56. يمكن ترقية طرق التحكم إلى PLC المتقدم، وجهاز التحكم عن بعد اللاسلكي، والتحكم في تطبيق الهاتف المحمول، ويمكن أيضًا تخصيصها من خلال تكامل SCADA. يمكن اختيار طرق القياس كنوع أساسي، أو محلل جودة الطاقة، أو مراقبة درجة الحرارة متعددة النقاط وفقًا للمتطلبات.

فيما يتعلق بخدمة ما بعد البيع

فيما يتعلق بالتسليم وما بعد البيع، فإن فترة التسليم القياسية لبنك التحميل المخصص بقدرة 500KW 380V AC هي 20-25 يوم عمل. نحن نقدم مواد تقنية كاملة بلغات متعددة مثل الإنجليزية والإسبانية والفرنسية والعربية. في الوقت نفسه، يمكننا ترتيب مهندسين محترفين في الموقع لتقديم خدمات التشغيل والتدريب في الموقع وفقًا لاحتياجات العملاء، مما يضمن حماية عملية الشراء والاستخدام بأكملها.

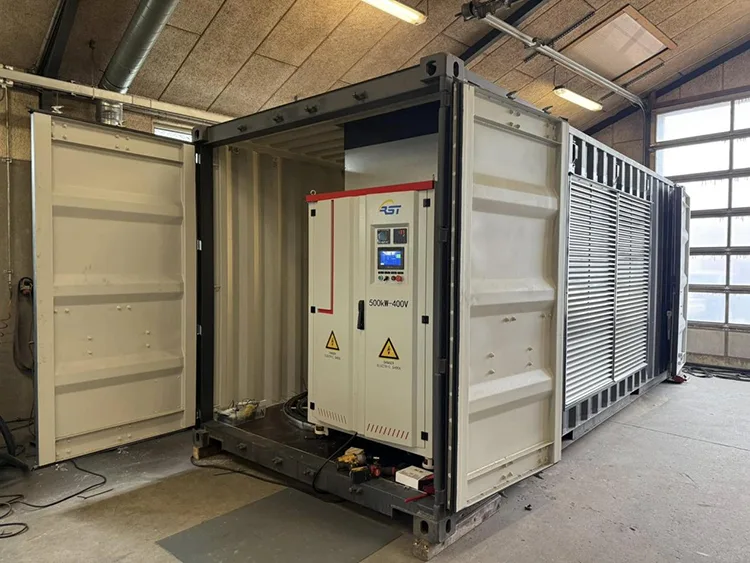

حالات المشروع

1. خلفية المشروع

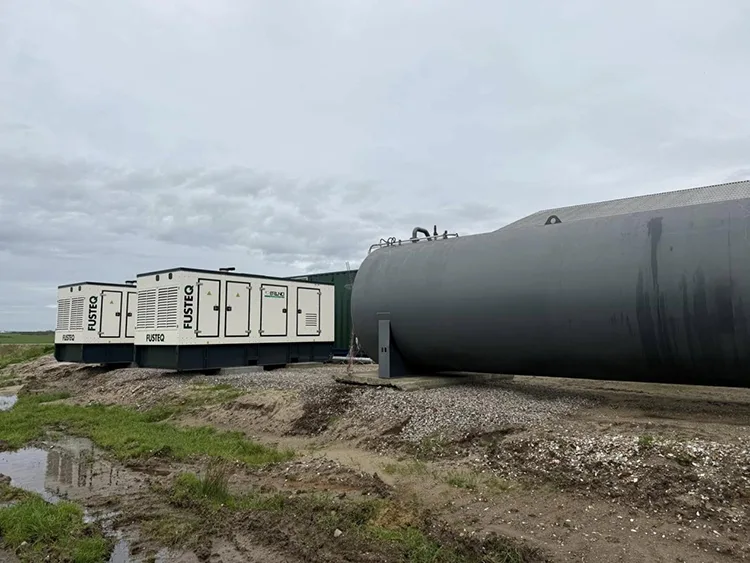

يتضمن مشروع هندسة الطاقة الخاص بالعميل الدنماركي فحص قبول محطة الطاقة الحرارية المحلية ومركز البيانات ومنشأة تخزين الطاقة الجديدة. أثناء التشغيل المنتظم واختبار المصنع لمولدات الديزل 400 فولت، ومعدات UPS وBESS، تتميز معدات الحمل التقليدية بخطوات ضبط تقريبية للحمل، ودقة قياس منخفضة ولا توجد وظيفة تحكم مركزي عن بعد، وغير قادرة على إكمال اختبار التقادم المستمر بالحمل الكامل طويل الأمد، مما يجلب مخاطر مخفية لتوصيل منتجات الطاقة وتشغيل الشبكة في الموقع. RST Electric قياسي مخصص 500 كيلو واط 400 فولت PF = 1.0 بنك تحميل مقاوم للتيار المتردد بما يتفق بدقة مع معايير اختبار الطاقة المحلية في الاتحاد الأوروبي لحل متطلبات التحقق من التحميل الكامل للعميل لأنواع متعددة من معدات الطاقة.

2. المواصفات الفنية الأساسية ومزايا التصميم

التقييم الكهربائي

إجمالي الطاقة المقدرة: 500 كيلووات، توصيل نجمي AC400V ثلاثي الطور، PF=1 حمل مقاوم نقي، تيار تشغيل مقدر 722 أمبير

تعديل الحمل: 11 تروس طاقة، الحد الأدنى للحمل في خطوة واحدة 25 كيلو واط، تحمل المقاومة ±5%

تحمل الجهد: AC2500V/50 هرتز لمدة دقيقة واحدة بدون عطل أو شرارة؛ عداد طاقة عالي الدقة، دقة العرض: 0.1 فولت/0.1 أمبير/0.1 كيلو واط/1 هرتز

الحالة المحيطة: درجة حرارة العمل: -10 درجة مئوية ~ +55 درجة مئوية، الحد الأقصى للرطوبة النسبية ≥95% المتوسط ​​اليومي بدون تكثيف، ارتفاع التثبيت ≥2000 م، بيئة العمل الداخلية.

الميزات المادية والهيكلية

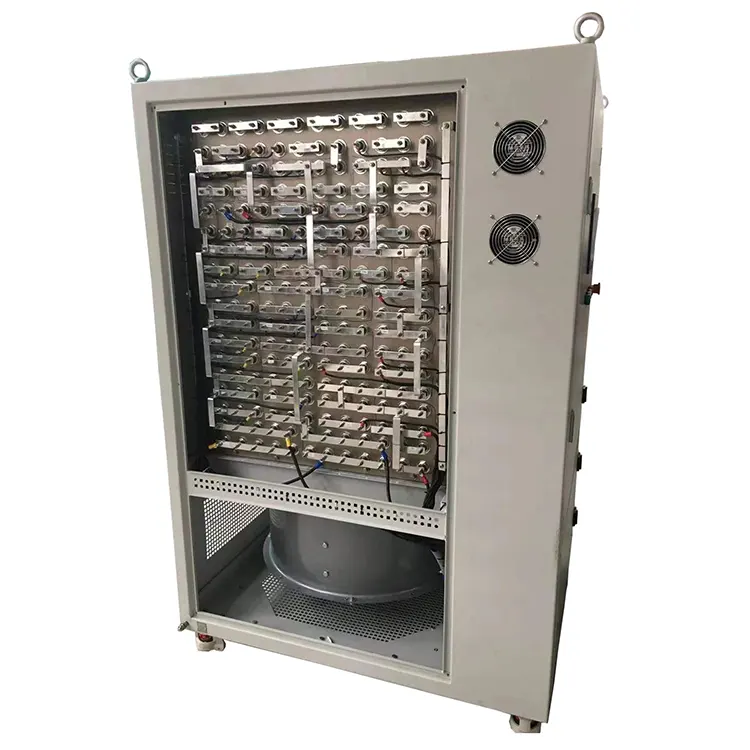

(1) قلب المقاوم: عناصر مقاومة منخفضة من سبائك TCR مع ارتفاع منخفض في درجة الحرارة وأداء ممتاز لتبديد الحرارة، وأداء مستقر في ظل عملية التحميل الكامل المستمرة الطويلة.

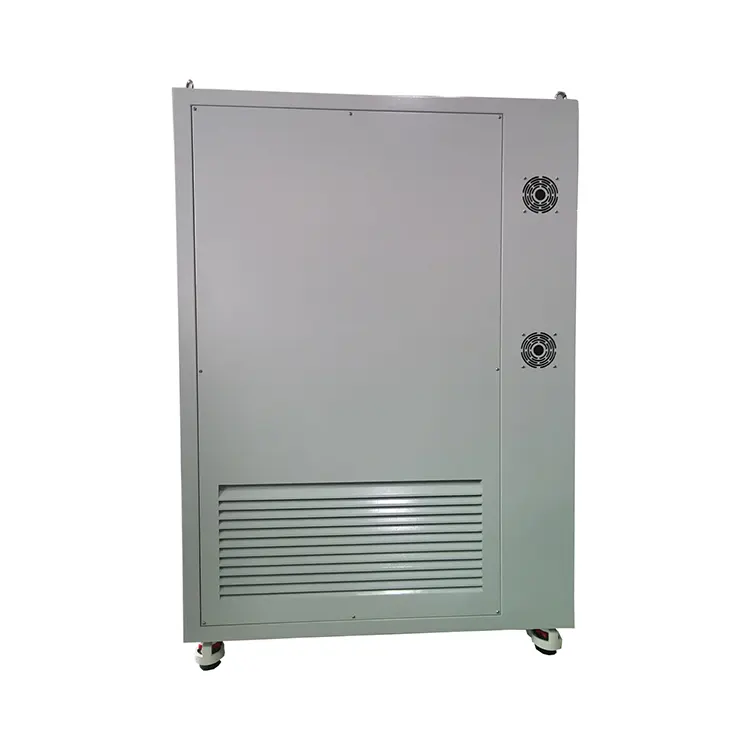

(2) نظام التبريد القسري: هيكل تبريد هواء قسري متغير السرعة من الأسفل إلى الأعلى ومجهز بمراوح تنظيم السرعة PID، ويقوم بضبط تدفق الهواء تلقائيًا بناءً على الحمل في الوقت الفعلي لتقليل ضوضاء التشغيل وإطالة عمر خدمة المعدات.

(3) نظام حماية السلامة متعدد الطبقات: التحميل الزائد، الجهد الزائد، التوقف في حالات الطوارئ وارتفاع درجة الحرارة أربع وسائل حماية رئيسية، بالإضافة إلى فقدان الطور ومراقبة الجهد غير المتوازن على ثلاث مراحل؛ مكون مستقل لاستشعار درجة الحرارة لإطلاق الإنذار عند حدوث ارتفاع درجة الحرارة غير الطبيعي.

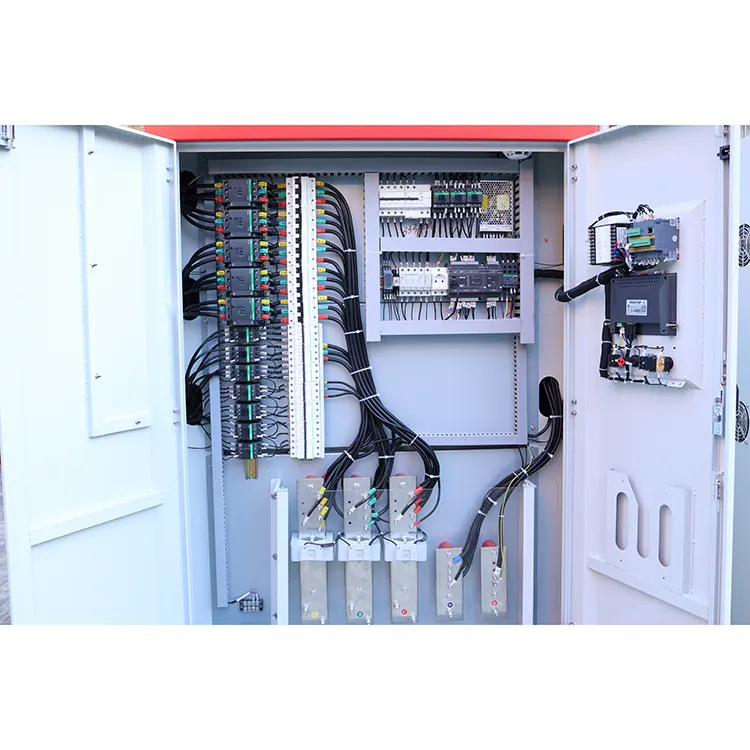

(4) بناء الخزانة: خزانة فولاذية مدرفلة على البارد للخدمة الشاقة مع طلاء متعدد الطبقات مضاد للتآكل، حماية داخلية IP20/IP23، الأبعاد L1150×D1300×H1900mm، الوزن الصافي 540 كجم، عزل من الفئة F؛ تخطيط الأسلاك المقسمة لقضيب الطاقة ودائرة المروحة ومحطة الإشارة عن بعد، مناسب للأسلاك الميدانية والاتصال بخزانة التحكم الخاصة بالعميل.

(5) وضع التحكم المزدوج: تشغيل شاشة اللمس HMI المحلية مقاس 7 بوصة؛ اتصال RS485 Modbus RTU عن بعد، يدعم الاختبار التلقائي المركزي للكمبيوتر الشخصي وSCADA؛ وظيفة التوازي الرئيسية والتابعة لدمج وحدات متعددة لاختبار الحمل المشترك على مستوى MW.

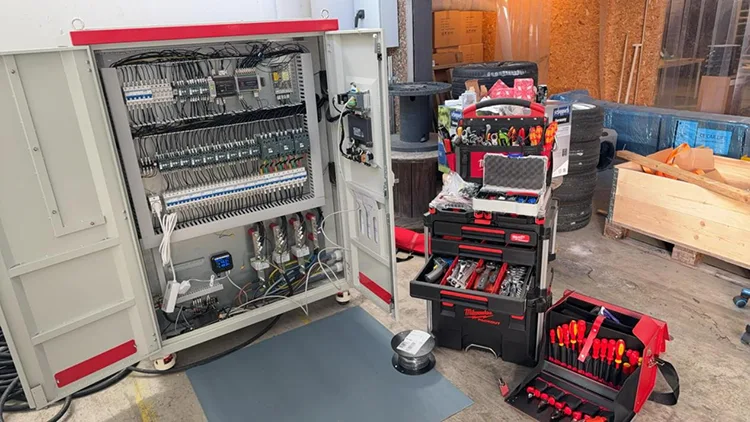

3. معيار التثبيت والتشغيل في الموقع

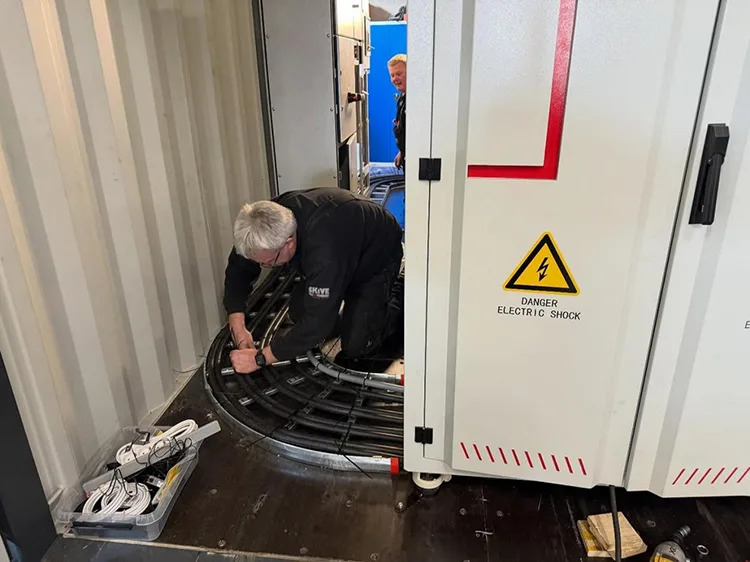

1). يتبع بناء التركيب مواصفات تركيب معدات الطاقة في الاتحاد الأوروبي؛ أسلاك منفصلة لحلقة الطاقة وخط التحكم في المروحة وخط إشارة القياس؛ يتم تثبيت الخزانة عبر عروات رفع محجوزة وفتحات للرافعة الشوكية، وتأريض PE موثوق به.

2). يتضمن اختبار ما قبل التشغيل فحص توجيه المروحة، وفحص سلاسة مجاري الهواء، واختبار مقاومة العزل؛ الوصول الرسمي إلى معدات الطاقة الخاصة بالعميل فقط بعد اجتياز جميع عناصر تصحيح الأخطاء لفحص مصنع FAT.

3). قاعدة التشغيل: قم بتنظيف مرشحات مدخل ومخرج الهواء بانتظام لمنع انسداد الهواء وارتفاع درجة الحرارة بشكل غير طبيعي؛ لا توجد مواد قابلة للاشتعال مكدسة حول خزانة التحميل أثناء اختبار الحمل المستمر لفترة طويلة.

4.استكشاف الأخطاء وإصلاحها وخدمة صيانة ما بعد البيع

الأخطاء الشائعة في الموقع بما في ذلك ارتفاع درجة الحرارة غير الطبيعية، وقصر المقاومة، وفشل الاتصال عن بعد، والإنذار الكاذب لدرجة الحرارة الزائدة مدرجة في دليل الصيانة الرسمي؛

معيار الفحص الدوري: تنظيف الغبار الداخلي للخزانة بشكل منتظم وصيانة المروحة كل 3 إلى 6 أشهر؛ اعتماد مقياس الضخامة 1000 فولت لفحص العزل الدوري واختبار جهد الصمود المقابل.

مدة الضمان: 12 شهرًا بعد التشغيل في الموقع أو 18 شهرًا من تاريخ الشحن (أيهما يأتي أولاً). إصلاح مجاني واستبدال المكونات لعيوب التصنيع في المصنع؛ توريد قطع الغيار مدى الحياة والتوجيه الفني العالمي عن بعد لعملاء ما بعد الضمان، وخدمة التشغيل الاختيارية في الموقع في أوروبا.

5. نتائج المشروع

1). يستهلك التحميل المتدرج الدقيق طاقة الاختبار الزائدة بشكل كامل، ويحقق التحقق من الحمل الكامل لمولد العميل ووحدات UPS ومعدات تخزين الطاقة، ويزيل مخاطر بيانات الاختبار غير المكتملة.

2). يضمن التصميم الذكي للتحكم المزدوج والحماية المتعددة التشغيل المستقر لساعات طويلة، وعدم ارتفاع درجة الحرارة وخطأ السلامة أثناء الاستخدام الفعلي للعميل على المدى الطويل.

3). يقلل الهيكل المعياري المعياري بشكل كبير من عبء أعمال الصيانة اليومية، مما يقلل بشكل واضح من تكاليف التشغيل والصيانة اللاحقة للعميل.

اتصل بشركة RST Electric للحصول على بنك تحميل تيار متردد بقدرة 500 كيلو وات 380 فولت عالي الطاقة مخصص للمولدات الأوروبية ومركز البيانات ومشاريع الطاقة الجديدة، واحصل على عرض أسعار وعرض فني مجاني.
