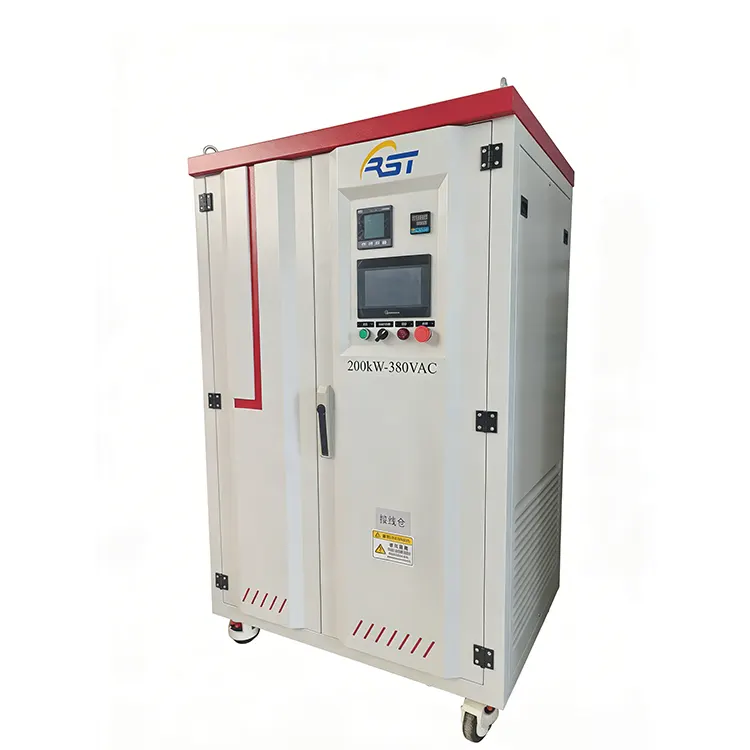

يُعد بنك الحمل المقاوم للتيار المتردد بقدرة 200 كيلو وات من RST Electric حل اختبار متعدد الاستخدامات مصممًا لمهام التحقق من الطاقة متوسطة الحجم. مناسب لأنظمة التيار المتردد بقدرة 400 فولت عند 50/60 هرتز، يتميز بنك الحمل المقاوم بقدرة 200 كيلو وات هذا بالتحكم في الحمل بخطوة لا تقل عن 1 كيلو وات، مما يسمح بمحاكاة دقيقة للأحمال الكهربائية الحقيقية لمولدات الديزل/الغاز، وأنظمة UPS، ومحولات الطاقة الشمسية. ويعمل تصميمه المعياري على تبسيط عملية الصيانة، بينما يضمن تكامل مكونات العلامة التجارية الأعلى (موصلات شنايدر، وPLC من الدرجة الصناعية) الموثوقية على المدى الطويل.
تشتمل الوحدة على عداد متعدد الوظائف من سلسلة CET PMC لعرض دقيق في الوقت الفعلي من الفئة 0.5 للجهد والتيار والطاقة والتردد. وهو متوفر مع جهاز تحكم عن بعد اختياري عبر برنامج الكمبيوتر أو Modbus-RTU (RS485)، وهو يتكيف بسلاسة مع بيئات الاختبار الآلية. سواء تم نشره في مراكز البيانات أو مزارع الطاقة الشمسية أو المنشآت الصناعية، فإن بنك الأحمال هذا يوفر الدقة والمتانة المطلوبة لاختبارات الطاقة المهمة.
|
المعلمة |
مواصفة |
|
نموذج |
RST-200kW-400V |
|
نوع التحميل |
مقاوم (مقاوم نقي، عامل الطاقة = 1.0) |
|
الجهد المقنن |
تيار متردد 400 فولت / 415 فولت / 440 فولت (قابل للتخصيص) |
|
تكرار |
50 هرتز / 60 هرتز (الاستشعار التلقائي) |
|
عدد المراحل |
3 مراحل 4 أسلاك (3P4W) + أرضي (قابل للتخصيص) |
|
القوة المقدرة |
200 كيلو واط @ PF 1.0 |
|
قوة التحكم (أوكس.) |
تيار متردد 400 فولت (3P4W) أو خارجي 220 فولت أحادي الطور (يمكن اختياره من قبل المستخدم) |
|
تحميل قرار الخطوة |
1 كيلو واط دقيقة. خطوة التكوين: 1 كيلو واط + 2 كيلو واط × 2 + 5 كيلو واط + 10 كيلو واط × 2 + 20 كيلو واط + 50 كيلو واط × 3 تكوين خطوة التحميل قابل للتخصيص بالكامل عند الطلب. |
|
وظائف الحماية |
حماية ماس كهربائى، حماية من التيار الزائد، حماية من الجهد الزائد، حماية من فشل المروحة (تعشيق حجم الهواء)، حماية من درجة الحرارة الزائدة (فصل الحمل التلقائي + إنذار)، توقف الطوارئ. |
|
معلمات القياس |
عرض في الوقت الحقيقي لجهد 3P، والتيار، والطاقة النشطة (كيلوواط)، والطاقة التفاعلية (كيلو فولت أمبير)، والطاقة الظاهرة (كيلو فولت أمبير)، وعامل الطاقة، والتردد. |
|
دقة العرض |
فئة 0.5 (معيار IEC) |
|
دقة التحميل |
±3% (إجمالي) / ±5% (لكل خطوة) |
|
طريقة التبريد |
تبريد الهواء القسري (المدخل السفلي / العادم العلوي أو الأفقي). تشغيل/إيقاف المروحة تلقائيًا متشابك مع موصلات الحمل. |
|
بناء الهيكل |
صفائح معدنية مخصصة، صفائح فولاذية مدلفنة على البارد مع رش بلاستيكي إلكتروستاتيكي. |
|
مستوى حماية IP |
المعيار: IP20 (داخلي) اختياري: IP23 (مقاوم للتنقيط) / IP54 (مقاوم للعوامل الجوية الخارجية) |
|
طريقة الحركة |
عروات رفع علوية + قنوات رافعة شوكية سفلية + عجلات للخدمة الشاقة (اختيارية). |
|
دورة العمل |
التشغيل المستمر (24/7) |
|
مستوى الضوضاء |
≥ 75 ديسيبل @ مسافة 3 أمتار |
|

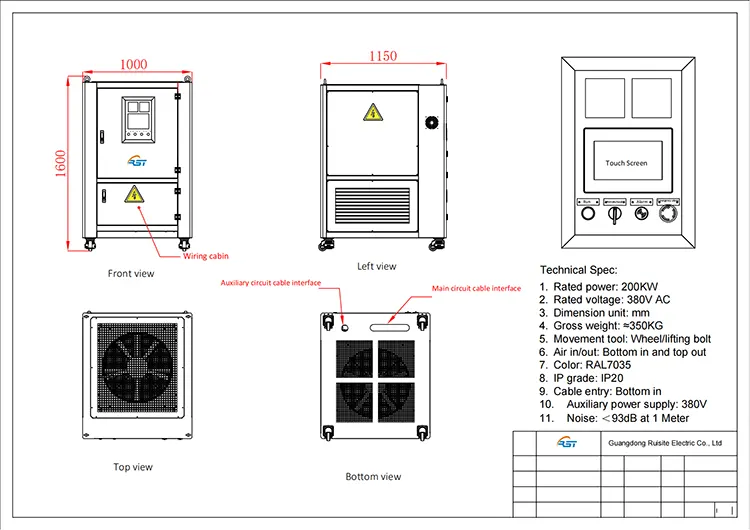

الأبعاد (العرض × العمق × الارتفاع) |
950 مم × 1150 مم × 1650 مم (قابل للتخصيص) |
|
وزن |
تقريبا. 350 كجم (حسب الخيارات) |
|
لون |
RAL 7035 (رمادي) / قابل للتخصيص |
|
ماركة متر |
سلسلة CET (China Electric Tech) PMC أو ما يعادلها من علامة تجارية راقية. |
|
المكونات الرئيسية |
المقاولين: شنايدر / إيه بي بي؛ PLC: سيمنز / دلتا؛ المقاوم: سبيكة Ni-Cr (مطورة ذاتيًا). |
|
تواصل |
RS485 + Modbus-RTU (قياسي). إيثرنت / TCP/IP (اختياري). |
|
قائمة الشحن |
بنك تحميل التيار المتردد ×1، تقرير الاختبار ×1، دليل التعليمات (الإنجليزية) ×1، القرص المضغوط الخاص بالبرنامج ×1، محول RS485 ×1 (لخيار التحكم عن بعد). |
تتيح الخطوة الدنيا البالغة 1 كيلووات محاكاة دقيقة من عدم التحميل إلى الحمل الكامل بقدرة 200 كيلووات، مما يدعم متطلبات الاختبار المتنوعة بدءًا من شواحن البطاريات الصغيرة وحتى مجموعات المولدات الكبيرة.
تتيح التغييرات السريعة في خطوات التحميل (الموصلات التي يتم تشغيلها وإمساكها كهربائيًا) إجراء محاكاة ديناميكية لظروف الحمل في العالم الحقيقي، بما في ذلك اختبارات رفض الحمل المفاجئ وتحليل الاستجابة العابرة.
يستخدم مكونات ذات علامات تجارية مشهورة عالميًا: موصلات Schneider/ABB، وPLC من الدرجة الصناعية، وعناصر مقاومة من سبائك النيكل والكروم المطورة ذاتيًا (مغلفة بالفولاذ المقاوم للصدأ، ضمان لمدة 3 سنوات).

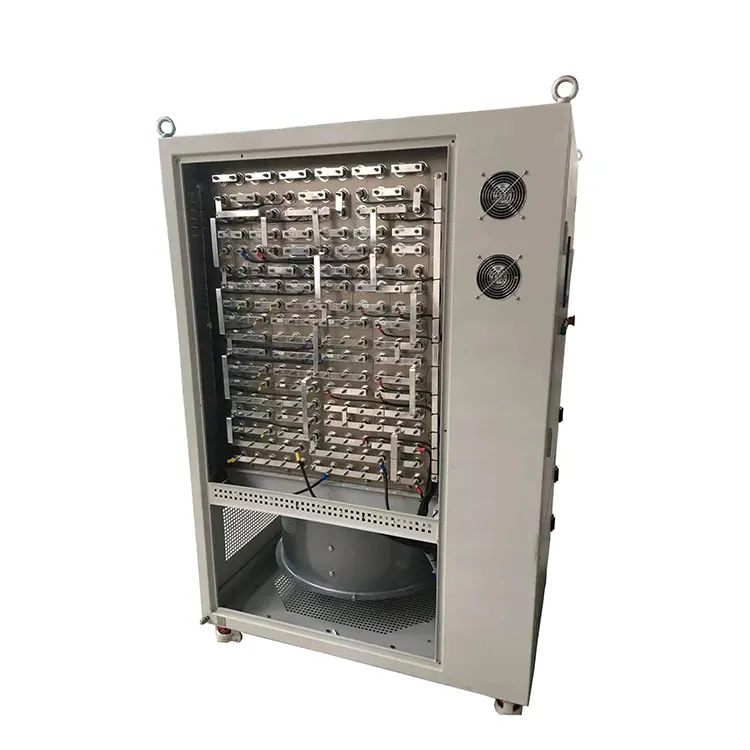

تم تركيب العناصر المقاومة في صواني قابلة للانزلاق يسهل الوصول إليها. يعمل التصميم المعياري على تبسيط عملية الصيانة وتقليل وقت التوقف عن العمل وتقليل التكلفة الإجمالية للملكية.
القياسية: لوحة تعمل بالضغط مع عدادات رقمية؛
اختياري: شاشة HMI ملونة تعمل باللمس مقاس 7 بوصات مع وحدة تحكم منطقية قابلة للبرمجة (PLC) تسمح بتسلسلات اختبار تلقائية مخصصة. يمكن للمستخدمين ضبط ملفات تعريف التحميل مسبقًا (خطوات متعددة مع المدة) للتحقق من صحة المولد بشكل مؤتمت بالكامل.

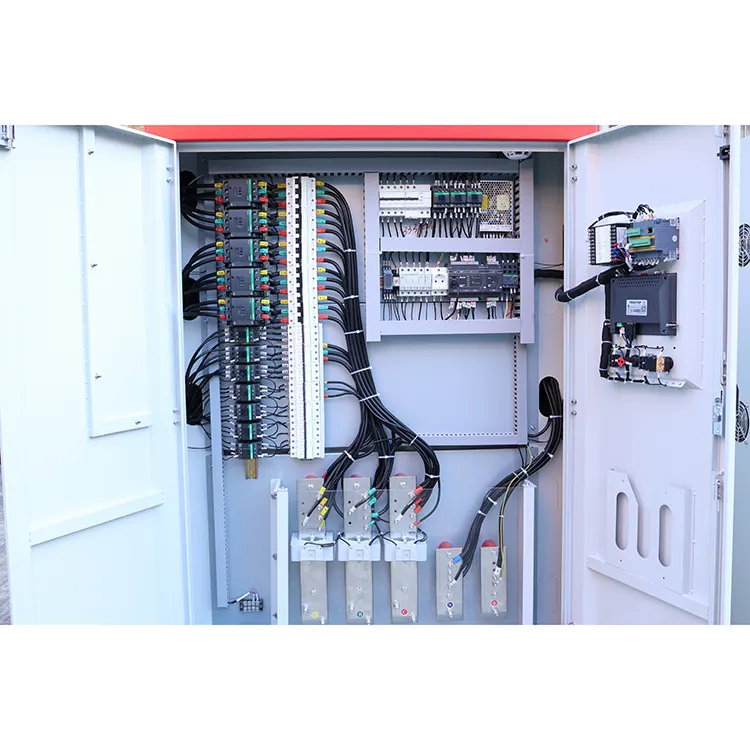

مراقبة درجة الحرارة الزائدة من خلال فصل الأحمال تلقائيًا، واكتشاف فشل المروحة من خلال قفل الحمل، وصمامات الدائرة الفرعية في كل خطوة تحميل (50 كيلو واط كحد أقصى لكل فرع)، وزر إيقاف الطوارئ، ومقصورات تحكم/حرارة منفصلة لمنع تلف الأجهزة الإلكترونية الحساسة بسبب الحرارة.
يُعد بنك الحمل المقاوم بقدرة 200 كيلو وات مثاليًا للتشغيل واختبار إثبات الحمل وتمارين الموثوقية الدورية ومنع "التكديس الرطب" للمحرك (تراكم الوقود غير المحترق) مع الحد الأدنى من تنظيم الحمل. يفي بمعايير NFPA 110 لأنظمة الطاقة الاحتياطية في حالات الطوارئ.
التحقق من صحة الأداء ووقت التشغيل (اختبار تفريغ البطارية) وكفاءة وحدات UPS ثلاثية الطور في مراكز البيانات والمستشفيات ومرافق البنية التحتية الحيوية.
اختبارات المحولات المرتبطة بالشبكة وخارجها تحت أحمال مقاومة يمكن التحكم فيها للتحقق من خرج الطاقة والأداء الحراري وامتثال الشبكة.
يقيم أداء البطارية والعاكس في تطبيقات ESS، بما في ذلك اختبار دورة الشحن/التفريغ والتحقق من صحة النظام.
يضمن موثوقية مصادر طاقة التيار المتردد ووحدات توزيع الطاقة (PDUs) في بيئات التصنيع ومصانع السيارات ومنشآت الطيران.
|
وضع التحكم |
وصف |
|
دليل محلي |
مفاتيح ضغط على زر من الدرجة الصناعية مع مؤشرات LED. يمكن تشغيل/إيقاف كل خطوة تحميل يدويًا. يعرض العداد الرقمي متعدد الوظائف جميع المعلمات الكهربائية. |
|
PLC المحلي + HMI |
شاشة ملونة تعمل باللمس مقاس 7 بوصة. ملفات تعريف التحميل التلقائي القابلة للبرمجة، وتسجيل البيانات، ومخططات الاتجاه في الوقت الفعلي، وتصدير بيانات USB. مستويات الوصول المحمية بكلمة مرور. |
|
برامج الكمبيوتر عن بعد |
يتيح البرنامج المستند إلى Windows التحكم الكامل في بنك التحميل من جهاز كمبيوتر محمول/كمبيوتر شخصي. ملفات تعريف التحميل التلقائية وعرض الرسم البياني في الوقت الفعلي وتسجيل البيانات وإنشاء تقرير الاختبار (قابل للتصدير إلى Excel/Word/JPG). |
|
مودبوس-RTU (RS485) |
واجهة اتصال قياسية للتكامل في أنظمة إدارة المباني (BMS) أو SCADA أو البنية التحتية الحالية للأتمتة. توفر سجلات Modbus للإشارة عن بعد والحصول على البيانات. |
تضمن شركة RST Electric التسليم الآمن وفي الوقت المناسب لكل بنك حمل مقاوم بقدرة 200 كيلووات:
التغليف الوقائي - غلاف صناعي مقاوم للكهرباء الساكنة وعازل للرطوبة، يتم وضعه في بطانة إسفنجية مخصصة عالية الكثافة مع غلاف من الخشب الرقائقي المقوى للوحدات شديدة التحمل.
التثبيت الهيكلي - دعامات داخلية ومنصات ممتصة للصدمات لمنع تحول المكونات أو تلف الاهتزاز أثناء النقل.
حماية الأجهزة الطرفية ولوحة التحكم - أغطية الأجهزة الطرفية محكمة الغلق بغطاء متقلص، ولوحة التحكم مغلفة بغشاء فقاعي وواقيات زوايا لمنع الغبار والرطوبة والتأثيرات.
الوثائق - تم تضمين قائمة التعبئة وتقرير اختبار المصنع وشهادة قياس المقاومة والمفتاح الحراري/ورقة بيانات NTC ومخطط الأسلاك ودليل التثبيت.
خيارات الشحن--
البريد السريع (DHL/FedEx/UPS) لوحدات العينة؛
الشحن الجوي للدفعات الصغيرة إلى المتوسطة؛
الشحن البحري (حاوية 20 قدمًا/40 قدمًا) للطلبات بالجملة، مع لوح خشبي وحزام للتعامل مع الرافعة الشوكية.
الجمارك والامتثال - حافظات الخشب الرقائقي المدخنة وفقًا لمعايير التصدير، والمتوافقة مع المعيار ISPM-15 للشحن الدولي.
عندما يتوافق اختبار الحمل عالي السعة مع موثوقية الخدمة المستمرة، فإن RST Electric تقوم بذلك.
شركة مصنعة معتمدة مقرها في الصين، متخصصة في بنوك الأحمال المقاومة عالية الطاقة (1 كيلووات - 500 كيلووات +) للمولدات ووحدات UPS واختبار البطارية.
تعبئة العناصر واللحام والتجميع والمعايرة الحرارية داخل الشركة - مراقبة الجودة الكاملة تحت سقف واحد.
تسعير المصنع مباشرة بهيكل شفاف، بدون وسطاء، بدون تكاليف مخفية.
منشآت حاصلة على شهادة ISO 9001:2015 مع خطوط إنتاج مخصصة لبنوك الأحمال الثقيلة.
اختبار 100% قبل الشحن:
اختبار تحميل الطاقة المتدرج/المستمر (0 → 25% → 50% → 75% → 100%)
مقاومة العزل وتحمل الجهد العالي
تعشيق المروحة والحماية الحرارية (قطع درجة الحرارة الزائدة)
التحقق من واجهة التحكم (عن بعد/محلي، PLC، PC)
فريق هندسي من ذوي الخبرة في المحاكاة الحرارية، وتصميم تدفق الهواء، ومعايرة دقة خطوة التحميل.
مورد معتمد لمصنعي المولدات ومتكاملي UPS ومراكز البيانات وأحواض بناء السفن ومرافق الطاقة.
تم تصديرها إلى أكثر من 40 دولة، بما في ذلك ألمانيا والولايات المتحدة الأمريكية واليابان وأستراليا والإمارات العربية المتحدة.
الفهم العميق لمعايير الاختبار الدولية:
IEC 60146، IEC 61000 (EMC)
UL 508A (لوحات التحكم الصناعية)
نيما ICS 10، GB/T 13675
|
ميزة |
خيارات |
|
القوة المقدرة |
200 كيلووات (التقديرات الأخرى: 50 كيلووات / 100 كيلووات / 300 كيلووات / 500 كيلووات متاحة) |
|
نوع التحميل |
مقاومة نقية (PF=1.0) / R-L / R-C قابلة للتخصيص |
|
الجهد االكهربى |
تيار متردد 400 فولت / 415 فولت / 440 فولت / 480 فولت / 690 فولت (قابل للتخصيص) |
|
المراحل |
3P3W / 3P4W + أرضي / أحادي الطور |
|
تحميل قرار الخطوة |
1 كيلو واط، 5 كيلو واط، 10 كيلو واط، أو بدون خطوات (التحكم في SCR) |
|
وضع التحكم |
يدوي (تبديل/زر ضغط) / جهاز تحكم عن بعد (اتصال جاف) / PLC / كمبيوتر شخصي (RS485 Modbus) |
|
عرض |
رقمي (V، A، كيلوواط، هرتز، PF، وقت التشغيل) / شاشة لمس HMI |
|
تبريد |
الهواء القسري (مروحة محورية) / تفريغ الهواء عن بعد |
|
الضميمة |
IP23 (داخلي) / IP54 (خارجي) - مقاوم للعوامل الجوية مع حماية للفتحة |
|
الحماية |
ارتفاع درجة الحرارة، تعطل المروحة، قفل الباب، التوقف في حالات الطوارئ |
|
اتصال |
Camlock / بسبار النحاس / نهاية العروة الكابل |
|
تسجيل البيانات |
اختياري: برنامج تصدير USB / بطاقة SD / الكمبيوتر الشخصي لإنشاء تقرير الاختبار |
مهلة:
التكوين القياسي بقدرة 200 كيلووات: 15-20 يومًا
مخصص بالكامل (PLC، شاشة تعمل باللمس، تسجيل البيانات): 25-35 يومًا
ضمان قياسي لمدة 18 شهرًا، خيارات ممتدة متاحة (حتى 36 شهرًا)
يشمل الدعم مدى الحياة ما يلي:
استكشاف الأخطاء وإصلاحها عن بعد وتحديثات البرامج الثابتة
خدمة معايرة بنك الأحمال (إعادة الاعتماد السنوية)
قطع الغيار (عناصر التسخين، المراوح، الكونتاكتورات) مخزنة منذ أكثر من 10 سنوات
استشارة فنية مجانية لتحديد حجم مجموعة الأحمال، وتخطيط حل الخطوات، وتصميم إجراء اختبار المولد/UPS
