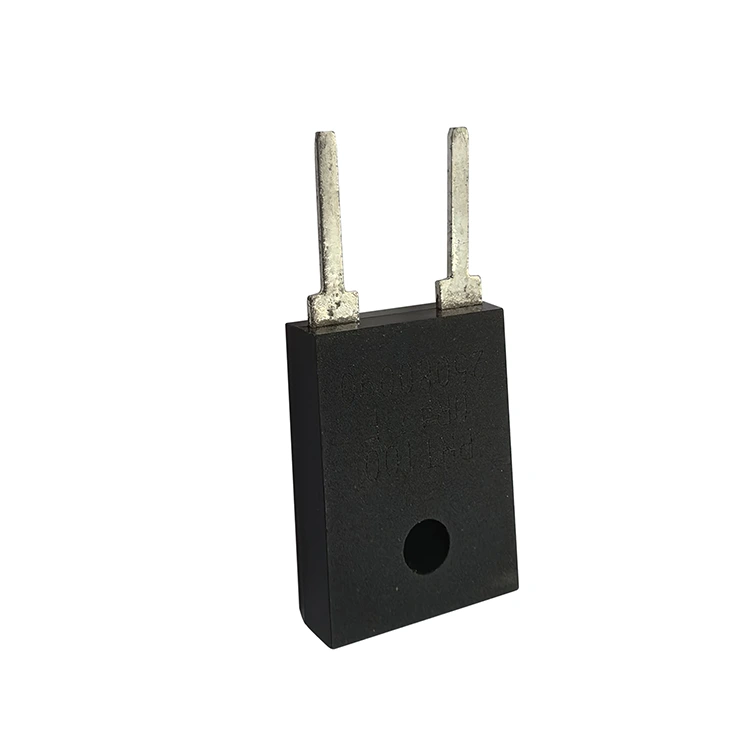

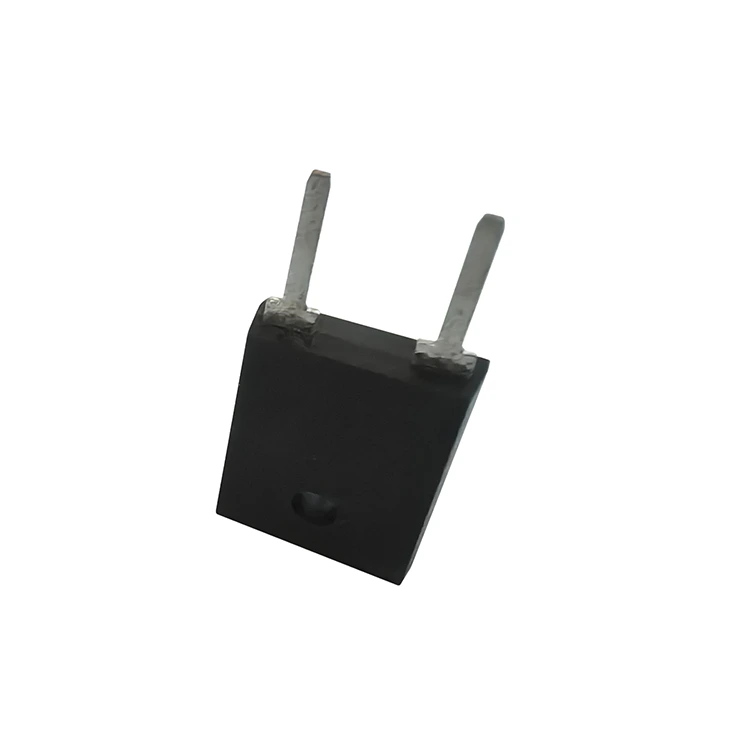

TO247 مقاوم طاقة الفيلم السميك

يمثل مقاوم الطاقة ذو الغشاء السميك TO247 من RST Electric الخطوة التالية في تعبئة مقاوم الطاقة، مما يوفر معالجة طاقة أعلى بكثير من أجهزة TO220 التقليدية مع الحفاظ على عامل شكل مألوف وسهل التركيب. مصمم للتطبيقات التي تكون فيها 35 وات أو 50 وات غير كافية ولكن المقاومات الأكبر المثبتة على الهيكل غير عملية، يوفر مقاوم تثبيت المبدد الحراري هذا 100 وات عند درجة حرارة الهيكل 25 درجة مئوية (3.5 وات بدون المبدد الحراري) في حزمة TO247 مدمجة. تعمل واجهة التثبيت أحادية اللولب على تبسيط التكامل الميكانيكي، مما يسمح للمهندسين بتوصيل الجهاز مباشرة إلى المبدد الحراري أو الهيكل باستخدام مواد الواجهة الحرارية لنقل الحرارة بشكل مثالي.

الهندسة المعمارية الأمثل

تم تحسين البناء الداخلي لمقاوم الغشاء السميك عالي الطاقة لكل من الأداء الكهربائي والكفاءة الحرارية. يتم ترسيب طبقة مقاومة عالية الثبات على ركيزة من الألومينا، والتي يتم بعد ذلك ربطها سلكيًا بإطار الرصاص وتغليفها في عبوة بلاستيكية مقولبة متينة. يوفر هذا البناء خصائص عزل استثنائية، حيث يتحمل 1800 فولت تيار متردد ويحافظ على مقاومة عزل أكبر من 10 جيجا أوم. تضمن الطبيعة غير الحثية لتقنية الأغشية السميكة الحد الأدنى من الحث الطفيلي، مما يجعل PRT100 مناسبًا لدوائر التبديل عالية التردد والتطبيقات العابرة السريعة.

التكيف الصارم مع المشهد

تغطي سلسلة PRT100 نطاق مقاومة واسعًا يتراوح من 0.2Ω إلى 1MΩ، مع خيارات TCR من ±50 جزء في المليون/درجة مئوية (للقيم الدقيقة > 10Ω) إلى ±300 جزء في المليون/درجة مئوية (لنطاقات أومية منخفضة أو مقاومة عالية). تشتمل التفاوتات القياسية على ±1%، و±5%، و±10%، مما يستوعب كلاً من الأجهزة عالية الدقة وتطبيقات الطاقة للأغراض العامة. مع نطاق درجة حرارة التشغيل الممتد من -65 درجة مئوية إلى +175 درجة مئوية، فإن المقاوم TO247 هذا مناسب تمامًا للبيئات القاسية حيث تكون الموثوقية أمرًا بالغ الأهمية. باعتبارها شركة مصنعة موثوقة لمقاوم طاقة الأغشية السميكة To247 في الصين، تجمع RST Electric بين أكثر من 10 سنوات من الخبرة في هندسة الأغشية السميكة والتصنيع الدقيق لتقديم مكونات توفر أداءً موثوقًا ومستقرًا في دوائر الطاقة الإلكترونية الأكثر تطلبًا.

المواصفات الفنية

المواصفات القياسية

الأداء الكهربائي

● مواد سلك الرصاص: النحاس المعلب

● أقصى عزم دوران: 0.9 نيوتن متر

● الطاقة المقدرة عند 25 درجة مئوية لـ PRT100 هي 3.5 وات بدون لوحة المشتت الحراري.

● يعتمد حد الطاقة على درجة حرارة سطح العبوة.

● يجب وضع الكريم المبدد للحرارة بشكل صحيح

ما هي مزايا مقاوم الطاقة ذو الغشاء السميك To247 مقارنة بمنافسينا؟

1. كثافة طاقة عالية - 100 وات عند درجة حرارة 25 درجة مئوية، مما يتيح تصميمات مدمجة عالية الطاقة دون الحاجة إلى مقاومات ضخمة مثبتة على الهيكل.

2.TO247 الحزمة القياسية الصناعية - تعمل البصمة المألوفة مع التثبيت اللولبي الفردي على تبسيط التكامل الميكانيكي والإدارة الحرارية.

3. نطاق درجة حرارة ممتد - يعمل من -65 درجة مئوية إلى +175 درجة مئوية، مناسب للبيئات الصناعية والسيارات والفضاء القاسية.

4. قدرة الجهد العالي - أقصى جهد عمل 700 فولت وقوة عازلة 1800 فولت تيار متردد تضمن التشغيل الآمن في دوائر الجهد العالي.

5. نطاق مقاومة واسع - من 0.2 أوم إلى 1 ميجا أوم في سلسلة واحدة، يغطي التطبيقات من استشعار التيار العالي إلى تقسيم الجهد عالي المعاوقة.

6. البناء غير الاستقرائي - تعمل تقنية الغشاء السميك على تقليل الحث الطفيلي، مما يجعلها مثالية للتبديل عالي التردد وتطبيقات snubber.

7.التفاوتات الدقيقة - متوفرة بنسب ±1% و±5% و±10% لتلبية متطلبات الدقة العالية والأغراض العامة.

8. خيارات TCR منخفضة - تصل إلى ±50 جزء في المليون/درجة مئوية لقيم الدقة> 10Ω، مما يضمن أداءً مستقرًا عبر اختلافات درجات الحرارة.

9. عزل ممتاز - يتحمل 1800 فولت تيار متردد مع مقاومة عزل أكبر من 10 جيجا أوم، مما يضمن السلامة في دوائر الجهد العالي.

10. البناء القوي - العلبة البلاستيكية المقولبة تحمي العنصر المقاوم من الإجهاد الميكانيكي والرطوبة والملوثات.

تطبيقات المنتج

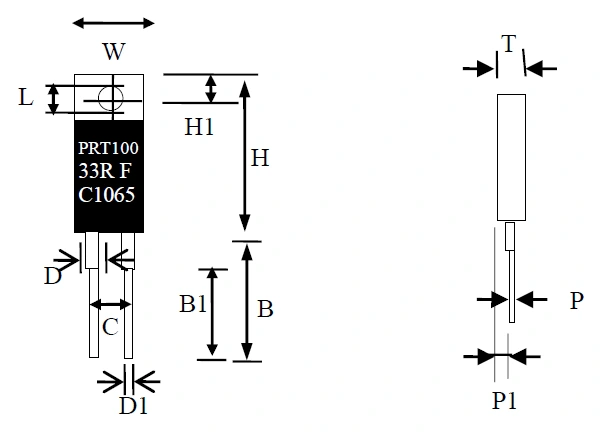

الرسم والأبعاد:

وسيلة النقل

لضمان عدم تعرض مقاوماتنا للتلف أثناء عملية النقل بأكملها، قمنا بتطوير خطة مفصلة للتغليف والنقل، مع الأخذ في الاعتبار كلاً من الحماية والقدرة على التكيف، لحماية جودة المنتج بشكل شامل.

عند الشحن بكميات كبيرة، يتم تعبئة جميع مقاومات الطاقة ذات الأغشية السميكة To247 باستخدام أنابيب مضادة للكهرباء الساكنة أو صواني خاصة، تتناسب بدقة مع أبعاد العبوة. وهذا لا يمنع المسامير من الانحناء أو التشوه بشكل فعال فحسب، بل يحمي أيضًا منصات التثبيت من الاصطدام أو التآكل، مما يؤدي إلى تجنب أي تأثير على التثبيت اللاحق والأداء الكهربائي.

لحماية الدبوس، نستخدم أغطية طرفية رغوية أو وسادات بلاستيكية مصبوبة للتثبيت، مما يضمن بقاء المسامير مستقيمة في جميع الأوقات. ليست هناك حاجة للتصحيح اللاحق من قبل المشتري، مما يحسن كفاءة التجميع.

خدمة التعبئة والتغليف

بالإضافة إلى ذلك، نحن نقدم خدمات تغليف الأشرطة الملفوفة المخصصة حسب الطلب، والتي تكون مناسبة لخطوط التجميع الآلية وتساعد المشترين على تحسين كفاءة الإنتاج. تأتي كل دفعة من البضائع مع قائمة تعبئة مفصلة وشهادة فحص مرفقة، مما يسهل التحقق من المشترين وقبولهم، ويضمن أن كل مقاوم طاقة ذو غشاء سميك To247 يلبي متطلبات المواصفات. تتميز طرق الشحن بالمرونة ويمكن أن تتكيف مع كميات الشراء المختلفة. يتم إرسال طلبات الدفعات الصغيرة عبر خدمات البريد السريع الدولية مثل DHL وFedEx وUPS، مع توصيل سريع؛ يتم نقل أوامر الدفعة المتوسطة عن طريق الجو، مع الموازنة بين وقت التسليم والتكلفة؛ يتم شحن الطلبات الكبيرة عن طريق البحر، مما يقلل بشكل كبير من تكاليف النقل. ومن الجدير بالذكر أن جميع المقاومات تخضع لاختبارات كهربائية بنسبة 100% قبل التعبئة، مع التركيز بشكل خاص على التحقق من قيمة المقاومة والتسامح وأخذ العينات والتحقق من TCR للتأكد من أن المنتجات المسلمة تلبي المعايير.

خمسة أسباب لاختيار RST Electric

ذو خبرة جيدة

مع عشر سنوات من التطوير والتراكم المتعمق، أصبحت RST Electric الشريك المفضل للمشترين العالميين. وتركز قوتها الأساسية على القدرات الحصرية لسيناريوهات الطاقة العالية، وهو ما يميزها عن الشركات المصنعة العادية ويلبي تمامًا متطلبات الشراء الصارمة. باعتبارنا مصنعًا معتمدًا قانونيًا في الصين، فقد كرسنا جهودنا للبحث وإنتاج مقاومات الطاقة ذات الأغشية السميكة To247 لأكثر من 10 سنوات. نحن مصنعون محترفون في مجال تكنولوجيا الأغشية السميكة، ونحقق التحكم الذاتي الكامل في العملية بدءًا من ترسيب الأغشية السميكة، والضبط الدقيق بالليزر، وتجميع المكونات إلى فحص المنتج. لا توجد روابط الاستعانة بمصادر خارجية، مما يضمن اتساق جودة المنتج منذ البداية والقضاء على انحرافات الأداء الناجمة عن عمليات الرقابة على مراقبة العمليات.

توريد المصنع مباشرة

يعد نموذج التوريد المباشر للمصنع أحد الكفاءات الأساسية لدينا. يتم شحن جميع المقاومات مباشرة من المصنع دون أي علامة وسيطة. الأسعار شفافة ويمكن تتبعها، مما يسمح للمشترين بشراء مقاومات عالية الجودة وعالية الطاقة بتكاليف أكثر ملاءمة. وفي الوقت نفسه، لدينا قاعدة إنتاج حاصلة على شهادة ISO 9001 ومجهزة بخط إنتاج مقاوم الطاقة ذو الغشاء السميك To247 الحصري. يخضع كل منتج لاختبارات كهربائية بنسبة 100%. يمكننا تقديم اختبارات العينات وفقًا لمعايير MIL-PRF-55342 وAEC-Q200 بناءً على متطلبات الشراء. يتمتع فريقنا الهندسي المحترف بخبرة واسعة في مجال الإلكترونيات عالية الطاقة والإدارة الحرارية، ويمكنه تقديم الدعم الفني المستهدف لحل المشكلات المختلفة في عملية تكامل المنتج للمشترين.

التعاون العالمي

لدينا خبرة واسعة في التعاون العالمي وأصبحنا موردًا موثوقًا لمصنعي إمدادات الطاقة العالمية، وشركات إلكترونيات السيارات، ومنتجي التحكم الصناعي. يتم تصدير منتجاتنا إلى أكثر من 40 دولة بما في ذلك ألمانيا والولايات المتحدة واليابان. نحن على دراية جيدة بمعايير ومتطلبات مختلف الصناعات والمناطق، ويمكننا أن نلبي بدقة متطلبات الاستخدام لمختلف سيناريوهات الطاقة العالية.

دعم التخصيص

فيما يتعلق بالخدمات المخصصة، يمكننا تقديم مجموعة كاملة من التخصيص، بما في ذلك 100 واط والطاقة المخصصة، 0.2Ω إلى 1MΩ وقيم المقاومة الخاصة، ±0.5% إلى ±10%، خيارات TCR متعددة، بالإضافة إلى الخدمات الشخصية مثل تشكيل الدبوس والغربلة الخاصة، مما يلبي بشكل مثالي الاحتياجات الحصرية لمختلف المشترين.

خدمة ما بعد البيع

نحن نقدم خدمة التوصيل الشاملة وضمانات ما بعد البيع. يمكن تسليم المنتجات ذات الحجم القياسي في غضون 10 إلى 15 يومًا، في حين أن المنتجات المخصصة لها فترة تسليم تتراوح من 15 إلى 25 يومًا، والتي يمكن تكييفها بمرونة مع خطط الإنتاج للمشترين. إلى جانب المنتجات، نقدم مستندات كاملة مثل تقارير الاختبار وشهادات المواد وإعلانات RoHS/REACH وما إلى ذلك، لتلبية متطلبات عمليات تدقيق الامتثال. تتمتع جميع المنتجات بضمان لمدة 12 شهرًا. خلال فترة الضمان، نقدم تشخيص الأخطاء عن بعد، وخدمات توصيل قطع الغيار، وتقدم الفرق الفنية المحترفة الدعم الكامل لتكامل المنتج طوال العملية، مما يضمن عدم قلق المشترين طوال العملية وتحقيق التعاون المربح للجانبين حقًا.
