ملخص: المقاومات السلكية الأنبوبيةهي مكونات أساسية في التطبيقات عالية الطاقة، حيث توفر الدقة والموثوقية وتبديد الحرارة بشكل ممتاز. تستكشف هذه المقالة هيكلها، ومبدأ عملها، ومزاياها، وتطبيقاتها الشائعة، مما يساعد المهندسين والمشترين على اتخاذ قرارات مستنيرة عند اختيار المقاومات للدوائر المطلوبة.
المقاومات السلكية الأنبوبية هي مكونات مقاومة دقيقة تستخدم للتحكم في التيار والجهد في الدوائر التي تتطلب طاقة عالية وثباتًا حراريًا. على عكس مقاومات الفيلم أو الكربون، يمكن للمقاومات السلكية الأنبوبية التعامل مع القوة الكهربائية العالية وتكون أقل عرضة للفشل المرتبط بالحرارة، مما يجعلها مثالية للإلكترونيات الصناعية وإلكترونيات الطاقة.
في RST، تم تصميم مقاوماتنا السلكية الأنبوبية لتوفير موثوقية طويلة الأمد، مع مستويات تحمل ضيقة وتصميم ميكانيكي قوي.

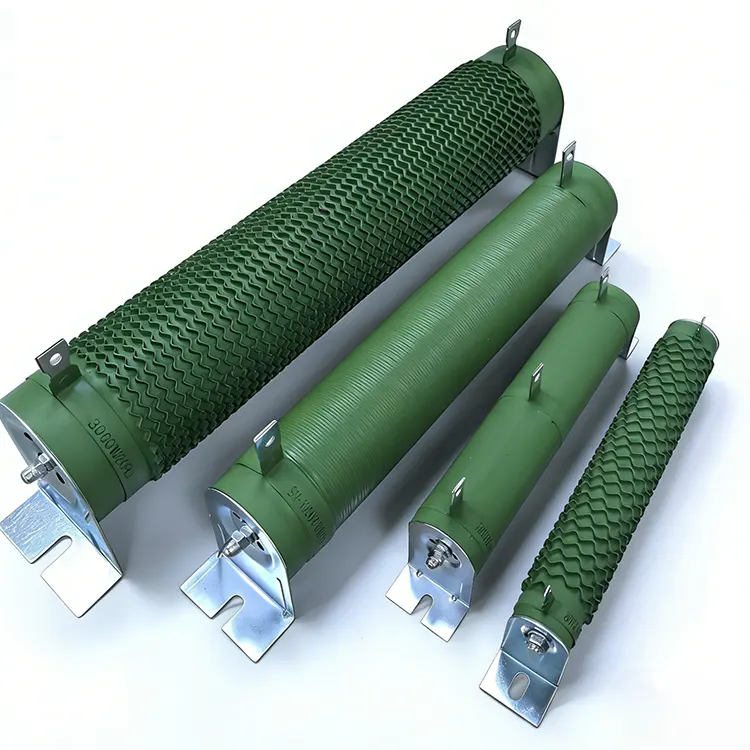

يتكون المقاوم السلكي الأنبوبي من سلك مقاوم ملفوف حول قلب خزفي أسطواني. تم تصميم اللف بعناية لضمان مقاومة موحدة وتبديد الحرارة الأمثل. يتم بعد ذلك تغليف المقاوم بطبقة عازلة واقية، مما يعزز المتانة ويمنع حدوث دوائر قصيرة.
| عنصر | وصف |
|---|---|
| قلب السيراميك | يوفر الدعم الهيكلي والتوصيل الحراري الممتاز. |
| سلك مقاوم | مصنوعة من سبائك مثل النيكل والكروم لمقاومة مستقرة. |
| طلاء عازل | يحمي من الرطوبة والأضرار الميكانيكية والسراويل الكهربائية. |
تعمل المقاومات السلكية الأنبوبية وفقًا لمبدأ قانون أوم، حيث يقوم السلك المقاوم بتحويل الطاقة الكهربائية إلى حرارة. يسمح الشكل الأسطواني للمقاوم بالتعامل مع معدلات طاقة أعلى دون ارتفاع درجة الحرارة. يتم تبديد الحرارة من خلال قلب السيراميك والطلاءات الخارجية، مما يضمن احتفاظ المقاوم بأداء مستقر حتى في ظل الظروف القاسية.
بالمقارنة مع أنواع المقاومات الأخرى، توفر المقاومات الأنبوبية ذات الأسلاك الملفوفة العديد من الفوائد:
تستخدم هذه المقاومات على نطاق واسع في الإلكترونيات الصناعية وعالية الطاقة:
توفر RST مقاومات ملفوفة سلكيًا أنبوبية مناسبة لكل من هذه التطبيقات، مما يضمن أداءً موثوقًا به في ظل الظروف الصعبة.
عند اختيار مقاومة سلكية أنبوبية، يجب مراعاة العوامل التالية:
| عامل | توصية |
|---|---|
| تصنيف القوة | اختر بناءً على الحد الأقصى لحمل الدائرة. |
| قيمة المقاومة | ضمان التوافق مع متطلبات الجهد والتيار. |
| تسامح | اختر المقاوم بالدقة المطلوبة. |
| معامل درجة الحرارة | مهم للبيئات ذات التقلبات الكبيرة في درجات الحرارة. |
يمكن لمهندسي RST تقديم إرشادات حول اختيار المقاوم الأمثل لتطبيقات معينة، مما يساعد العملاء على تجنب ارتفاع درجة الحرارة والفشل.
س1: ما هو الحد الأقصى لمعدل القدرة للمقاومات السلكية الأنبوبية؟
ج: تختلف معدلات الطاقة من 5 واط إلى عدة مئات من واط حسب الحجم والبنية.
س2: هل يمكن استخدام هذه المقاومات في التطبيقات الخارجية؟
ج: نعم، مع الطلاءات الواقية المناسبة، يمكنها تحمل البيئات القاسية.
س3: ما هي مدة بقاء المقاومات السلكية الأنبوبية؟
ج: مع الاستخدام السليم، تتمتع هذه المقاومات بعمر افتراضي يزيد عن 10 سنوات في معظم التطبيقات الصناعية.
للحصول على مقاومات سلكية أنبوبية عالية الجودة مصممة خصيصًا لتطبيقك، تفضل بزيارةRSTصفحة المنتج أواتصل بنااليوم. فريقنا على استعداد لتقديم دعم الخبراء والحلول المخصصة لتلبية احتياجاتك من الطاقة والدقة.
-
