سبائك العارية الشعور المقاوم الحالي

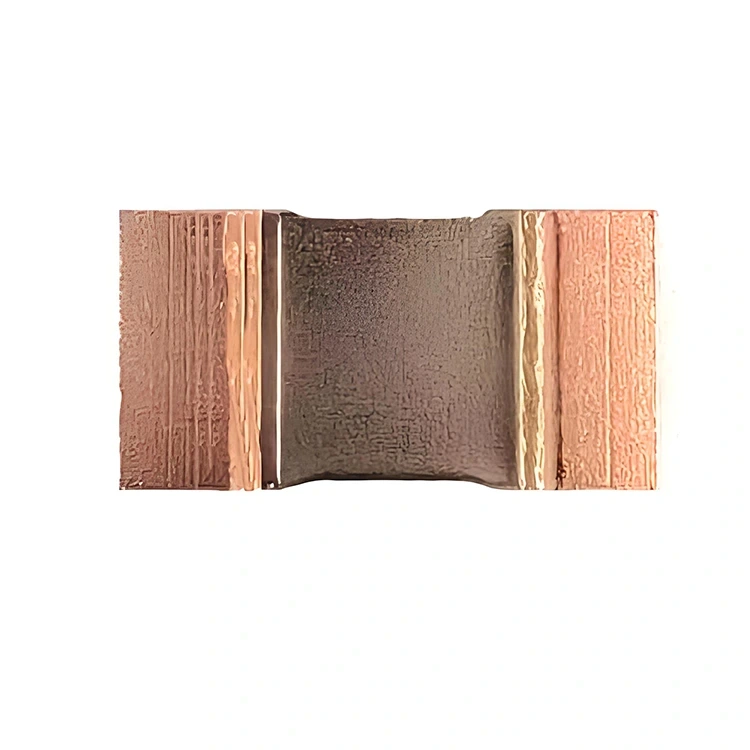

يمثل المقاوم الحالي للسبائك العارية من RST Electric أحدث ما توصلت إليه تكنولوجيا الاستشعار الحالية الدقيقة. تم تصميم Surface Mount Shunt للتطبيقات التي تكون فيها مساحة اللوحة مرتفعة وتكون دقة القياس أمرًا بالغ الأهمية، ويستخدم عملية لحام شعاع الإلكترون المتقدمة لربط عنصر مقاومة سبائك عالي الثبات مع أقطاب نحاسية نقية. يزيل هذا البناء المعدني بالكامل الحث الطفيلي والمجالات الكهرومغناطيسية الحرارية الشائعة في الأغشية السميكة التقليدية أو التحويلات السلكية، مما يتيح اكتشاف سريع ودقيق للتيار في الدوائر عالية التردد.

المواد الأساسية

جوهر هذا المقاوم منخفض الأوم هو عنصر سبيكة دقيق متوفر في ثلاثة خيارات من المواد: Manganin (CuMn) لتطبيقات TCR المنخفضة، وKarma (NiCr) لتحقيق ثبات فائق، وFeCrAl (Iron-Chromium-Aluminum) للبيئات ذات درجة الحرارة العالية. العنصر عبارة عن شعاع إلكتروني ملحوم بأطراف نحاسية نقية، مما يخلق بنية متجانسة مع الحد الأدنى من مقاومة التلامس وقوة ميكانيكية استثنائية. والنتيجة هي مقاوم قادر على تحمل التيارات العالية، والتدوير الحراري، والشيخوخة طويلة الأمد دون انحراف.

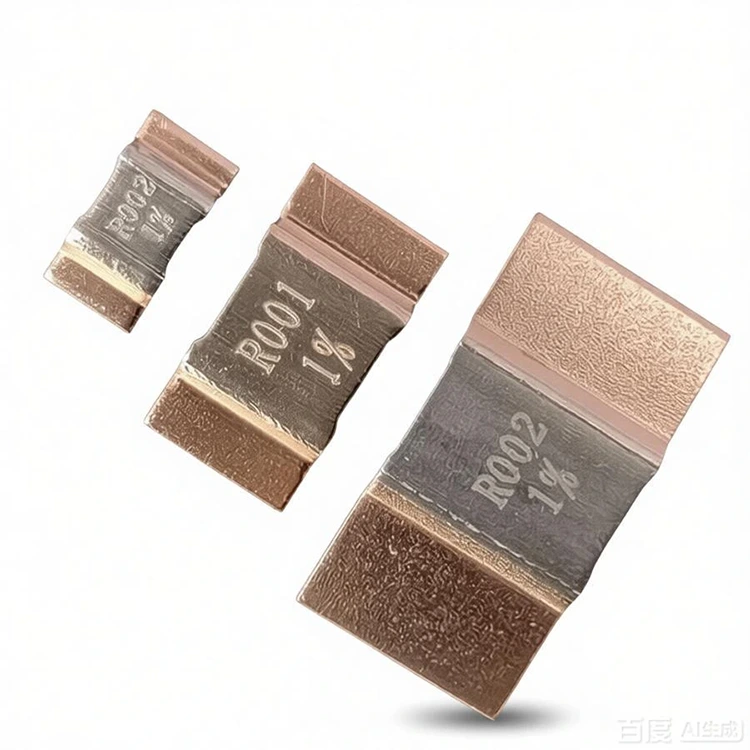

تتوفر سلسلة WSN في أربعة نماذج قياسية للتركيب على السطح:

● 2512 (6.4×3.2 مم) – تصنيف 3 وات، مثالي لمراحل الطاقة المدمجة

3920 (10×5.2 مم) - تصنيف 5 وات، مُحسّن لتطبيقات السيارات والتطبيقات الصناعية

● 5930 (15×7.2 مم) – تصنيف 7 وات، لقضبان التوصيل ذات التيار العالي وحزم البطاريات

● 2726 (6.95×6.6 مم) - تصنيف 5 وات، تنسيق مربع فريد منخفض المستوى للتخطيطات الكثيفة

تتراوح قيم المقاومة من 0.1mΩ الرائدة في الصناعة إلى 5mΩ، مع تفاوتات ضيقة تصل إلى ±0.5% وTCR منخفضة تصل إلى ±100 جزء في المليون/درجة مئوية (مانجانين). تخضع كل وحدة لاختبارات موثوقية صارمة وفقًا لمعايير AEC-Q200، بما في ذلك دورة درجة الحرارة، والتخزين في درجة حرارة عالية، وعمر التحميل، والتعرض للحرارة الرطبة.

باعتبارها شركة مصنعة موثوقة لمقاومات تيار السبائك العارية في الصين، تجمع RST Electric بين أكثر من 10 سنوات من هندسة المقاومات الدقيقة مع تقنيات التصنيع المتقدمة لتقديم المكونات التي تلبي المتطلبات الأكثر تطلبًا لتطبيقات السيارات والصناعات والطاقة المتجددة.

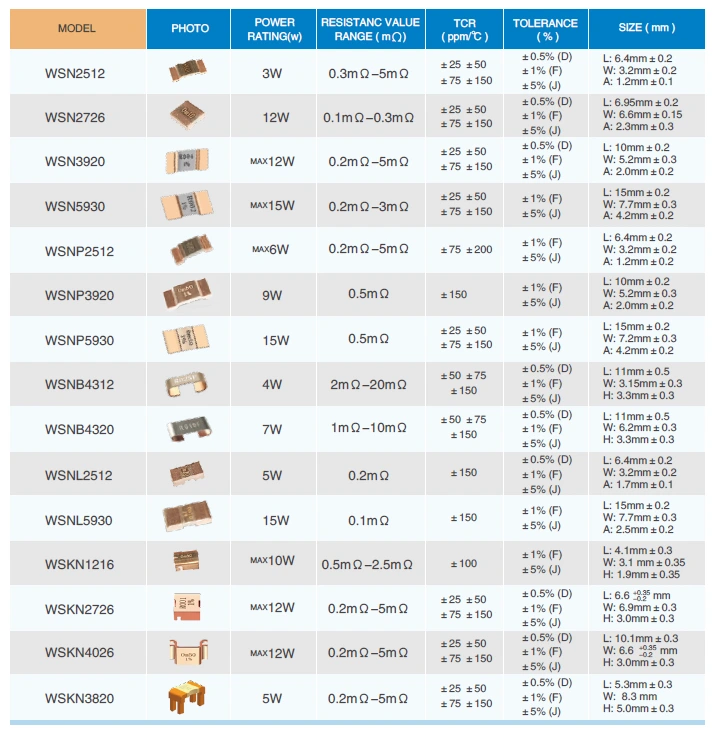

المواصفات الفنية

ميزات المنتج

1. البناء الملحوم بشعاع الإلكترون - اللحام المتآلف من السبائك إلى النحاس يزيل مقاومة التلامس ويضمن قوة ميكانيكية استثنائية وثباتًا على المدى الطويل.

2. مقاومة منخفضة للغاية تصل إلى 0.1mΩ - تتيح قياسًا دقيقًا لمئات الأمبيرات مع الحد الأدنى من فقدان الطاقة وانخفاض الجهد.

3. محاثة منخفضة للغاية (0.5nH - 5nH) - تسمح المحاثة الطفيلية القريبة من الصفر بالاستخدام في دوائر التبديل عالية التردد (حتى عدة ميجاهرتز) دون تشويه الإشارة.

4. المجالات الكهرومغناطيسية الحرارية المنخفضة جدًا (<1μV/درجة مئوية) - تقلل من أخطاء القياس الناتجة عن تدرجات درجة الحرارة عبر المقاوم، وهو أمر بالغ الأهمية للاستشعار الدقيق للتيار.

5. خيارات السبائك المتعددة - اختر Manganin (منخفض TCR)، أو Karma (استقرار عالٍ)، أو FeCrAl (درجة حرارة عالية) لتحسين الأداء لتطبيقات محددة.

6. بصمات SMD القياسية الصناعية - متوفرة بأحجام 2512 و3920 و5930 و2726، وهي متوافقة مع عمليات التجميع الآلية.

7. كثافة طاقة عالية - تصل إلى 7 وات في حزمة 5930 مدمجة، مثالية لوحدات الطاقة وحزم البطاريات ذات المساحة المحدودة.

8.التفاوتات الدقيقة - ±0.5% متاحة لقياس التيار عالي الدقة في نظام إدارة المباني للسيارات والمحركات الصناعية.

9. هيكل معدني بالكامل - لا توجد ركيزة خزفية أو مواد سميكة تضمن معالجة فائقة للنبض والتوصيل الحراري.

تطبيقات المنتج

الرسم والأبعاد

الحزمة والشحن

تضمن RST Electric التوصيل الآمن لكل مقاوم حساس لتيار السبائك العارية:

● تغليف الأشرطة والبكرات: يتم توفير جميع مقاومات سلسلة WSN على بكرات مقاس 7 بوصة أو 13 بوصة (الكمية لكل بكرة: 4000 لـ 2512، 2000 لـ 3920/5930، 1000 لـ 2726)، المتوافقة مع تجميع الالتقاط والمكان الآلي.

● التغليف بالجملة: متاح عند الطلب للنماذج الأولية أو الإنتاج بكميات صغيرة.

● حساسية الرطوبة: تم تصنيف هذه المقاومات على أنها MSL 1 (مدة صلاحية غير محدودة) ولا تتطلب معالجة خاصة للرطوبة.

● الوثائق: قوائم التعبئة، وشهادات التفتيش، وإقرارات المواد المضمنة مع كل شحنة.

● خيارات الشحن: البريد السريع (DHL/FedEx/UPS) للكميات الصغيرة، والشحن الجوي للكميات المتوسطة، والشحن البحري للطلبات بالجملة.

التعليمات

1.س: ما هي مزايا اختيار RST Electric؟

ج: لقد شاركنا بعمق في مجال المقاومات الحالية للسبائك العارية لأكثر من 10 سنوات. نحن شركة تصنيع معتمدة تتمتع بالتحكم الكامل في اختيار السبائك وعمليات اللحام والاختبار بشعاع الإلكترون. لا توجد خطوات وسيطة. يوفر المصنع المنتجات مباشرة بسعر مرتفع وفعال من حيث التكلفة. لدينا قاعدة إنتاج حاصلة على شهادة ISO 9001 وخطوط إنتاج مخصصة. يخضع كل منتج لاختبارات كهربائية بنسبة 100%، وتجتاز العينات اختبارات الموثوقية الخاصة بالسيارات AEC-Q200. الجودة مستقرة ويمكن التحكم فيها، ويمكنها التكيف بدقة مع السيناريوهات الصعبة مثل تطبيقات السيارات والتطبيقات الصناعية.

2. س: ما هي خدمات التخصيص التي تقدمها شركتك؟

ج: نحن نقدم خدمات تخصيص شاملة عبر أبعاد متعددة: حجم العبوة يدعم المواصفات القياسية مثل 2512 و3920، بالإضافة إلى الأحجام المخصصة؛ نطاق المقاومة من 0.1mΩ إلى 5mΩ، ويمكن تخصيص قيم المقاومة الخاصة؛ يمكن أن يصل التسامح إلى ±0.1%، وهو مناسب لمتطلبات الدقة المختلفة؛ يمكن أن تكون المادة من النحاس المنغنيز، أو كاما، أو ما إلى ذلك، أو سبائك مخصصة؛ وفي الوقت نفسه، يتم دعم خيار TCR من ±100 إلى ±750 جزء في المليون/درجة مئوية، ويمكن اختيار الطلاء الطرفي كقصدير نقي أو قصدير رصاص أو طلاء ذهبي حسب الطلب.

3. س: ما هي ضمانات الجودة؟

ج: كل مقاوم حساس لتيار السبائك العارية الذي ننتجه يخضع لاختبار كهربائي بنسبة 100%، مع التركيز على فحص المعلمات الأساسية مثل قيمة المقاومة والتسامح. يتم أيضًا اختبار العينات وفقًا لمعيار AEC-Q200، بما في ذلك دورة درجة الحرارة، وعمر التحميل، والتخزين في درجة حرارة عالية، واختبار الرطوبة، والتي تلبي تمامًا متطلبات الأداء لتطبيقات السيارات. لدينا نظام إنتاج حاصل على شهادة ISO 9001، وفريق هندسي محترف مخصص لحلول الكشف عن التيار على مستوى السيارات، مما يضمن استقرار المنتجات وموثوقيتها على المدى الطويل.

4. س: ما هو وقت التسليم وطرق الشحن وضمانات ما بعد البيع؟

ج: وقت التسليم مرن. بالنسبة للمنتجات ذات الحجم القياسي، يستغرق الأمر من 10 إلى 15 يوم عمل؛ بالنسبة للمنتجات المخصصة، يستغرق الأمر 15-25 يوم عمل. يمكن اختيار طريقة الشحن على أساس كمية الشراء. بالنسبة للدفعات الصغيرة، يمكن استخدام خدمات البريد السريع الدولية مثل DHL؛ بالنسبة للدفعات المتوسطة، يمكن اعتماد الشحن الجوي؛ للدفعات الكبيرة، يمكن استخدام الشحن البحري. توفر خدمة ما بعد البيع ضمانًا لمدة 12 شهرًا. يتوفر تشخيص الأعطال عن بعد وتسليم قطع الغيار. يمكن توفير المستندات الكاملة مثل تقارير الاختبار وشهادات المواد مع البضائع. وفي الوقت نفسه، يتم توفير الدعم الفني لتكامل المنتج طوال العملية لضمان تجربة شراء خالية من القلق.
