جهاز اختبار بنك الحمل DC

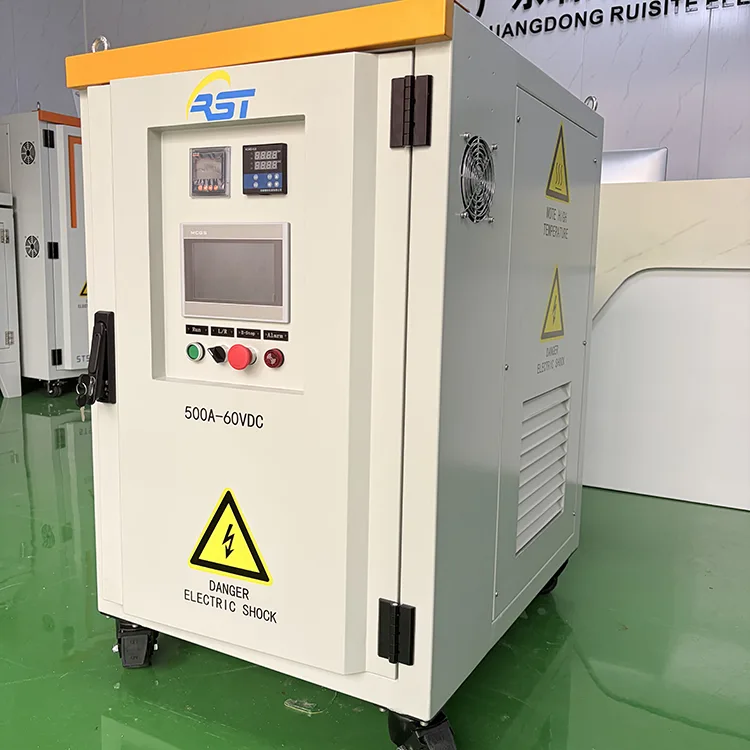

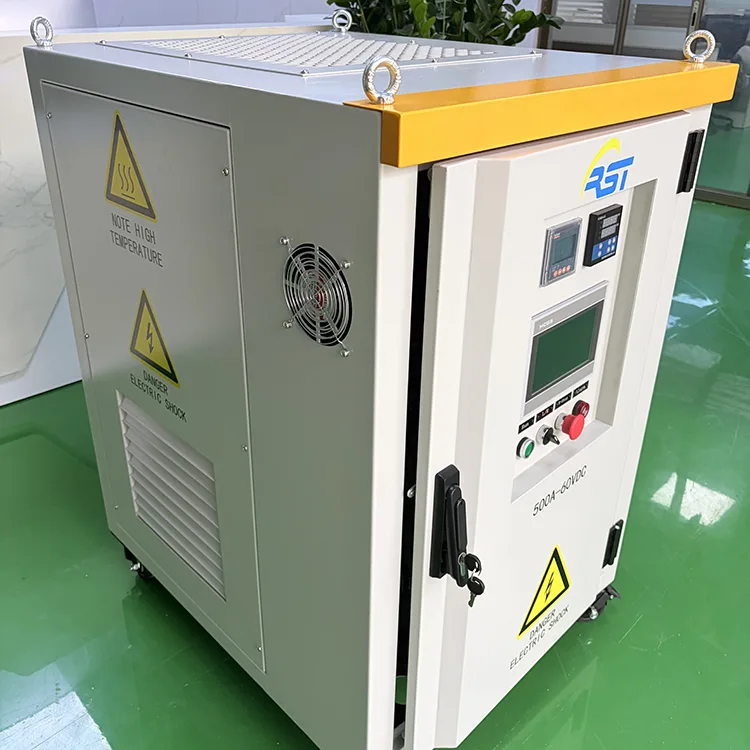

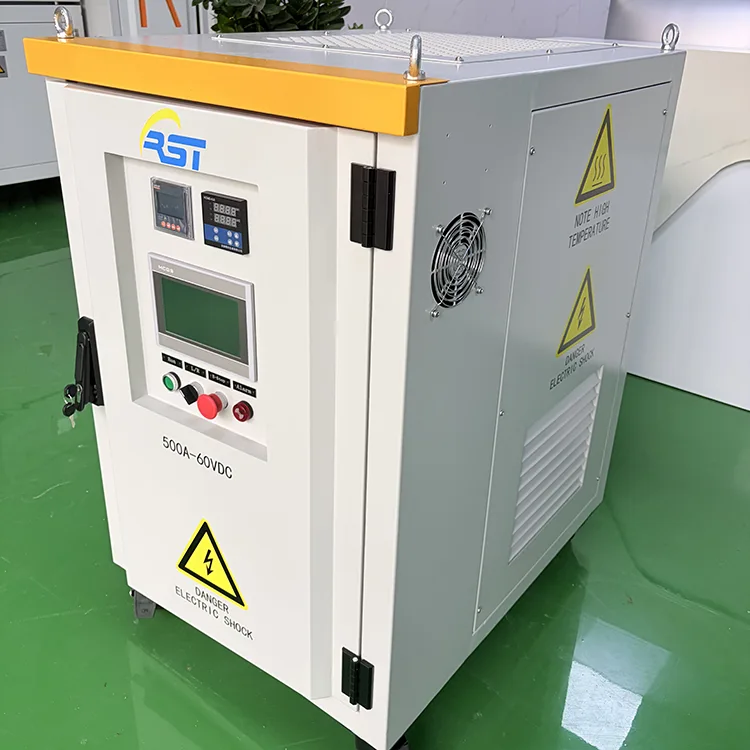

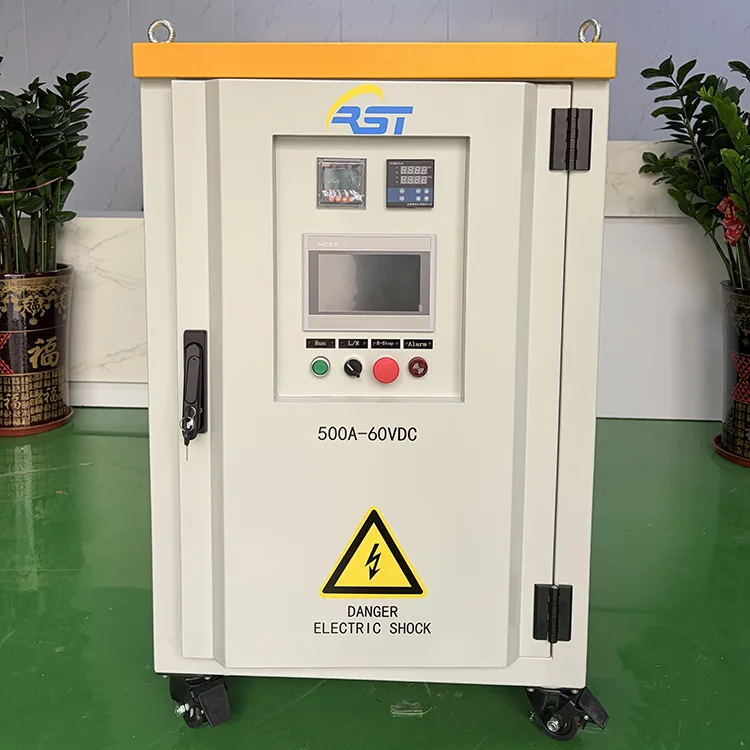

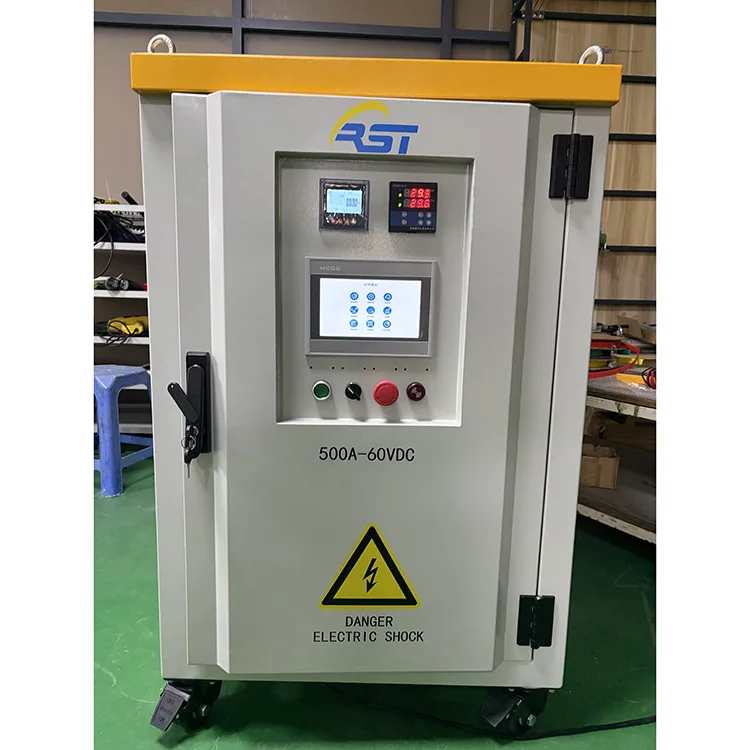

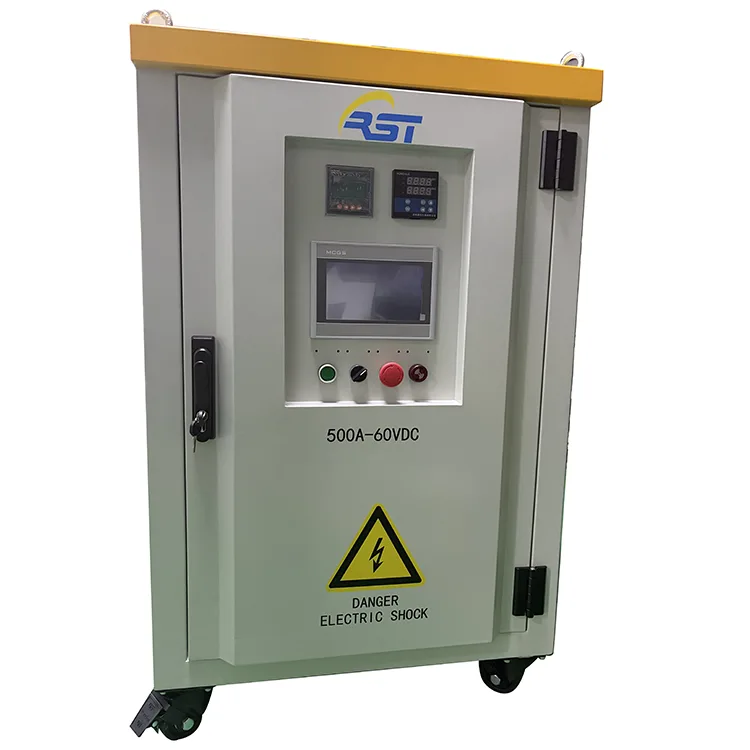

جهاز اختبار بنك التحميل DC RST-500A-DC60V-R هو جهاز اختبار صناعي مقاوم للخدمة الشاقة مصمم لمحاكاة ظروف تحميل التيار المستمر المتغيرة. يتم استخدامه على نطاق واسع لاختبار تفريغ السعة لحزم البطاريات، وتقادم كومة شحن EV DC، وإمدادات الطاقة DC، وطاقة الاتصالات، وHVDC لمركز البيانات، وتخزين الطاقة الجديدة، والتحقق من أداء نظام DC للبتروكيماويات.

إذا كان فريقك يعاني من بنوك أحمال غير موثوقة والتي ترتفع درجة حرارتها أثناء التشغيل الحرج، أو يفتقر إلى تسجيل دقيق للبيانات لأنظمة التيار المستمر لديك، فإن RST-500A-DC60V-R يوفر اختبارًا مستقرًا وقابلًا للتكرار يمكنك الوثوق به.

المعلمات التقنية الأساسية

مزايا المنتج الرئيسية

1. أنبوب مقاومة سبائك مقاوم للتآكل لعمر خدمة طويل، مقاوم من الفولاذ المقاوم للصدأ من النيكل والكروم مع مقاومة رش الأحماض والملح، عزل ممتاز وتبديد الحرارة، يدعم التفريغ المستمر بدون توقف دون شيخوخة سريعة، مما يقلل تكلفة استبدال المعدات.

2. نظام التحكم المحلي والبعيد المزدوج المدمج في شاشة MCGS التي تعمل باللمس للتحميل اليدوي / التلقائي في الموقع؛ يسمح اتصال RS485 Modbus-RTU بالمراقبة المركزية عن بعد، وهو مثالي لمحطات اختبار تقادم خطوط الإنتاج الآلية.

ترس تحميل يدوي قابل للتعديل 3.12 خطوة + تحميل تيار مستمر تلقائي وضعين للتشغيل: التحميل الحالي الثابت الرقمي (تيار الهدف بنقرة واحدة) ومفتاح تروس مستقل يدوي (1A ~ 100A تروس متعددة النطاق). يمكن للمشغلين محاكاة ظروف العمل ذات الحمل الخفيف والحمولة المتوسطة والحمولة الكاملة بمرونة وفقًا لمعايير الاختبار المختلفة.

4. إنذار أمان كامل بستة اتجاهات وآلية تفريغ تلقائي، توقف في حالات الطوارئ، الجهد الزائد، التيار الزائد، درجة الحرارة الزائدة، حماية متعددة لضغط الرياح المنخفض. بمجرد أن تتجاوز القيمة غير الطبيعية الحد الأدنى، يقوم النظام على الفور بقطع جميع تروس التحميل، ويطلق إنذار الجرس ويسجل سجلات الإنذار لتجنب تلف عينة الاختبار.

5. التحكم الذكي في درجة الحرارة وتأخير المروحة منطق إيقاف المروحة التلقائي: تعمل المروحة بشكل مستمر بعد التفريغ حتى تنخفض درجة حرارة المخرج إلى أقل من 40 درجة مئوية أو ينتهي العد التنازلي لمدة 3 دقائق، وتبدد الحرارة المتبقية بالكامل لإطالة عمر خدمة المقاوم.

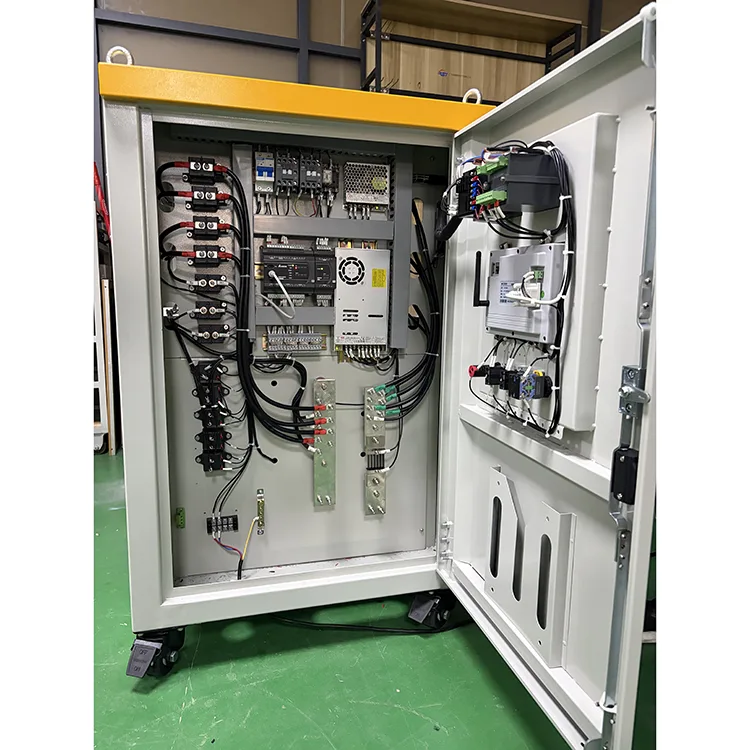

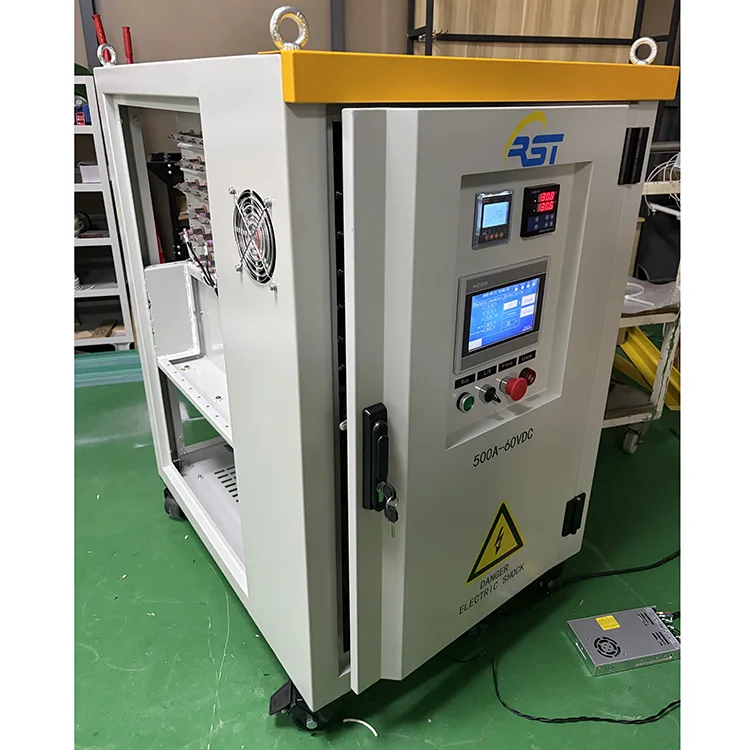

6. عجلات الفرامل المتنقلة وتصميم الخزانة المدمج 4 عجلات متحركة قابلة للقفل للنقل المرن في الموقع؛ تفصل مقصورات الأسلاك المستقلة (دائرة التحكم / دائرة اختبار التيار المستمر) التيار القوي والضعيف، والأسلاك المريحة والفحص اليومي.

7. مراقبة البيانات في الوقت الحقيقي وتخزين سجل الإنذارات التي تعمل باللمس تعرض الجهد والتيار والطاقة ودرجة حرارة المخرج ودرجة حرارة غرفة التحكم في وقت واحد؛ تم حفظ جميع تفاصيل وقت التنبيه والخطأ لإمكانية التتبع لاستكشاف الأخطاء وإصلاحها لاحقًا.

سيناريوهات التطبيق واسعة النطاق

يناسب جهاز اختبار بنك الحمل DC 60V 500A العديد من القطاعات الصناعية:

1. صناعة المركبات الكهربائية ذات الطاقة الجديدة: اختبار تقادم كومة الشحن بالتيار المستمر، واختبار تفريغ مصدر الطاقة على متن الطائرة، واكتشاف سعة حزمة بطارية الليثيوم

2.مركز الاتصالات والبيانات: صيانة تفريغ خزانة الطاقة بقدرة 48/60 فولت تيار مستمر، والتحقق من سعة البطارية الاحتياطية

3. تخزين الطاقة والطاقة: اختبار أداء خرج مولد التيار المستمر، واختبار تفريغ دورة بطارية تخزين الطاقة الشمسية خارج الشبكة

4. التصنيع الصناعي: اختبار تقادم مصنع تحويل التيار الكهربائي بالتيار المستمر، محاكاة تحميل مقوم التيار المستمر

5. البتروكيماويات والسكك الحديدية: فحص الصيانة الدورية لنظام DC الاحتياطي للمحطة

دليل الصيانة اليومية والدورية

1. الفحص اليومي قبل التشغيل (حوالي 5 دقائق، لمنع الانفلات الحراري والأعطال الكهربائية)

عناصر التفتيش

● سلك التأريض: تأكد بصريًا ويدويًا من أن سلك تأريض الخزانة متصل بشكل آمن وغير مفكك.

● مدخل/مخرج الهواء: تأكد من عدم وجود عوائق ضمن مسافة 3 أمتار من مدخل الهواء و5 أمتار من مخرج الهواء لضمان تدفق الهواء دون عائق.

● تشغيل المروحة: بعد البدء، استمع إلى أي ضجيج غير طبيعي أو اهتزاز عنيف أو تشويش.

● الجزء الداخلي لغرفة المقاوم: افتح باب الوصول وتحقق من عدم سقوط أي أجسام غريبة أو تراكم شديد للغبار.

● أزرار اللوحة وإيقاف الطوارئ: اختبر جميع الأزرار المادية ومفتاح إيقاف الطوارئ وشاشة اللمس لضمان الاستجابة الحساسة.

خطة الصيانة الوقائية الدورية

كل 2-4 أسابيع (اضبط وفقًا لمستويات الغبار في ورشة العمل)

قم بتنظيف مرشح هواء المدخل (الفلتر الموجود في الجزء السفلي من الجهاز قابل للغسل).

التشغيل: قم بإزالة الفلتر ← اشطفه لإزالة الغبار والزيت ← جففه جيدًا قبل إعادة تثبيته.

ملاحظات: لا تقم مطلقًا بتشغيل الجهاز بدون مرشح.

كل ربع سنة (كل 3 أشهر) – الصيانة العميقة

قبل التشغيل: افصل مصدر الطاقة الرئيسي وقم بقفل/وضع علامة على الجهاز (LOTO). السماح للمكونات الداخلية لتبرد تماما.

● اختبار مقاومة العزل: القيمة القياسية ≥ 2MΩ. إذا كانت القيمة أقل من هذه القيمة، فأوقف الماكينة على الفور وتحقق من وجود مكونات عازلة تالفة بسبب الرطوبة أو متفحمة.

● أحكم ربط التوصيلات الكهربائية: افتح الأبواب الأمامية والخلفية وأحكم ربط جميع الأطراف السائبة ومسامير التثبيت واحدًا تلو الآخر.

● الفحص البصري لعنصر المقاوم: افحص أنابيب المقاوم المصنوعة من سبائك النيكل والكروم بحثًا عن تغير اللون غير الطبيعي (الأكسدة والاحمرار)، أو التشوه، أو انخفاض حجم الشبكة، أو وجود مادة غريبة.

● التنظيف العميق لعناصر المقاوم: قم بإزالة الغبار بلطف من داخل الأنابيب وخارجها باستخدام فرشاة ناعمة أو هواء مضغوط جاف منخفض الضغط (≥5 بار).

● قياس المقاومة: قم بقياس قيمة المقاومة الفعلية لكل نطاق باستخدام جهاز قياس متعدد، وقم بتسجيل القراءات، واستبدل أي مقاومات منحرفة/تالفة.

● التحقق من معلمات الإنذار: قم بالوصول إلى صفحة إعدادات HMI وتحقق من كل عتبة إنذار، بما في ذلك درجة الحرارة وضغط الهواء، للتأكد من أنها تتوافق مع إعدادات المصنع.

كل ستة أشهر - التحقق من عزم الدوران الاتصال

الأهمية: يمكن أن يؤدي التدوير الحراري طويل الأمد إلى ارتخاء قضبان التوصيل والمسامير ذات التيار العالي، مما يؤدي إلى زيادة مقاومة التلامس وارتفاع درجة الحرارة الموضعية.

التشغيل: باستخدام مفتاح عزم الدوران المُعاير، قم بربط جميع وصلات قضيب التوصيل والمسمار الأساسي واحدًا تلو الآخر وفقًا لقيمة عزم الدوران القياسية المحددة في الدليل المرفق.

استكشاف أخطاء الأخطاء الشائعة وإصلاحها

1. إنذار التوقف في حالات الطوارئ السبب: الضغط على زر E-Stop الأحمر لأسفل؛

الحل: قم بتدوير توقف الطوارئ في اتجاه عقارب الساعة لإعادة ضبط الجهاز وإعادة تشغيله

2. سبب إنذار درجة الحرارة الزائدة: مجرى الهواء مسدود، فشل المروحة، التحميل الكامل لفترة طويلة دون تبديد الحرارة؛

الحل: تنظيف فتحات التهوية، وفحص أسلاك المروحة، وإيقاف الاختبار مؤقتًا للتبريد

3. الإفراط في الجهد/الإفراط في إنذار السبب الحالي: اختبار إخراج تيار مستمر يتجاوز عتبة محددة مسبقا.

الحل: التحقق من قيمة الحد من الجهد/التيار في صفحة الإعداد، وضبط إخراج مصدر الطاقة العينة

4. إنذار انخفاض ضغط الرياح للمروحة السبب: عدم تشغيل المروحة، الأسلاك فضفاضة، عكس اتجاه مخرج الهواء؛

الحل: أعد تشغيل المروحة، وأعد ربط أطراف المروحة، وتأكد من تدفق الهواء لأعلى من المنفذ العلوي

التعليمات

Q1: هل يمكن لجهاز RST-500A-DC60V-R اختبار كل من حزم البطاريات ومصادر طاقة التيار المستمر؟

نعم، لقد تم تصميمه لهذا الغرض. يعمل جهاز اختبار بنك الحمل DC في وضع تيار ثابت حيث تتغير المقاومة الداخلية ديناميكيًا للحفاظ على التيار المحدد (على سبيل المثال، 500 أمبير) ثابتًا، حتى مع تقلب جهد الجهاز قيد الاختبار. وهذا يجعله مثاليًا لكل من اختبار تفريغ بطارية الاتصالات بجهد 48 فولت واختبار احتراق مصدر الطاقة الصناعية بجهد 60 فولت.

Q2: كيف يمكنني دمج جهاز اختبار بنك التحميل DC هذا في منصة الاختبار الآلية الخاصة بي؟

تتميز اللوحة الخلفية بواجهة Modbus-RTU عبر RS485. يمكنك بسهولة كتابة برنامج نصي بسيط في Python أو LabVIEW أو وحدة تحكم PLC لإرسال أوامر مثل "Set Current 350A" وقراءة إنذارات الجهد والتيار والحالة في الوقت الفعلي. تم توثيق خريطة تسجيل Modbus بالكامل في دليل المستخدم.

Q3: تم إدراج مستوى الضوضاء على أنه 70 ديسيبل. هل هذا مناسب لبيئة المختبر؟

على مسافة 1 متر، يكون مستوى الضوضاء عند التحميل الكامل أقل من أو يساوي 70 ديسيبل، وهو ما يشبه المكنسة الكهربائية العالية الصوت. إنه مصمم لأرضيات المتاجر الصناعية أو أماكن الاختبار المخصصة. بالنسبة للاستخدام المعملي الممتد، غالبًا ما يقوم المستخدمون بوضع جهاز اختبار بنك التحميل DC في غرفة مجاورة مع اتصال بشريط تمرير، حيث أن التحكم بعيد تمامًا.

س4: ماذا يعني حرف "R" في رقم الطراز؟

يشير "R" إلى نوع حمل مقاوم بحت. على عكس الأحمال السعوية أو الحثية، تقدم هذه الوحدة عامل طاقة موحد (PF=1)، مما يخلق حملًا حقيقيًا وخاليًا من التشويه. يعد هذا أمرًا ضروريًا لاختبار وقت تشغيل البطاريات في العالم الحقيقي بدقة والسلوك الحراري لإمدادات الطاقة دون إدخال متغيرات الطاقة التفاعلية.

س5: ماذا يحدث إذا تعطلت الطاقة المساعدة 230VAC أثناء الاختبار؟

هذا هو سيناريو السلامة الحرجة. عند فقدان الطاقة المساعدة، ستقوم الموصلات بفصل حمل التيار المستمر على الفور، مما يؤدي إلى وصول الاختبار إلى حالة آمنة خالية من التحميل. ستتوقف مراوح التبريد أيضًا، لذلك تم تصميم الكتلة الحرارية لعناصر المقاومة لامتصاص الحرارة المتبقية دون ضرر في هذه الحالة الطارئة.

لماذا تختار بنوك التحميل DC من سلسلة Ruisite RST؟

1. المصنع مباشرة مع البحث والتطوير والإنتاج المستقلين وتقرير الاختبار الكامل ودليل المستخدم المزود مع كل وحدة

2. اختبار الشيخوخة المصنع الصارم قبل التسليم ، وحدة قياس عالية الدقة فئة 0.5

3. دعم عالمي لما بعد البيع، فيديو التشغيل الكامل والوثيقة الفنية للصيانة

4. نماذج بنك التحميل الحالية/الجهد القابلة للتخصيص متاحة لمتطلبات الاختبار المختلفة

5. مراقبة الجودة الصارمة: دائرة الطاقة تتحمل اختبار العزل AC2.5kV، مقاومة العزل ≥100MΩ

حالات التطبيق في العالم الحقيقي

الحالة 1: اختبار عمر البطارية والشاحن الذي يعمل بالتيار المستمر في مختبر المركبات الكهربائية في الإمارات العربية المتحدة (سيناريو الاختبار المستمر لدرجة الحرارة العالية، مشروع مختبر الطاقة الجديد في دبي)

يقوم معهد اختبار الطاقة الجديد التابع لجهة خارجية في دبي بالإمارات العربية المتحدة بإجراء اختبارات اعتماد منتظمة لحزم بطاريات الليثيوم وشواحن السيارات الكهربائية التي تعمل بالتيار المستمر. إنه يثير متطلبات عالية على مقاومة درجات الحرارة العالية، والتفريغ المستقر للتيار الكبير وتسجيل البيانات التلقائي لأجهزة اختبار حمل التيار المستمر. أبرز ميزات التطبيق الأساسية هي كما يلي:

1. يدعم جهد تيار مستمر واسع 0-60 فولت وتفريغ تيار مستمر 0-500 أمبير، متوافق مع بطاريات تخزين الطاقة الشمسية 48/60 فولت وشواحن EV DC منخفضة السرعة بقدرة 30 كيلو وات للاختبار ثنائي الغرض؛

2. تصميم معزز لتبريد الهواء القسري بمروحة كبيرة مزدوجة، عملية مستمرة ومستقرة بالحمل الكامل تحت درجة حرارة محيطة عالية تتراوح من 40 إلى 45 درجة مئوية على المدى الطويل دون إيقاف تشغيل الحرارة الزائدة؛

3. مسجل بيانات مدمج بشاشة تعمل باللمس مع وظيفة تصدير تقرير CSV، وتخزين منحنيات الاختبار الكاملة لتلبية معايير تقديم شهادات منتجات الطاقة المحلية في دولة الإمارات العربية المتحدة؛

4.IP23 خزانة مقاومة للغبار مع دوائر حماية متعددة كاملة (الجهد الزائد، التيار الزائد، الاتصال العكسي، القطع التلقائي لدرجة الحرارة الزائدة)، متطابقة مع مخرج إنذار الاتصال الجاف للمراقبة عن بعد، والتكيف مع المناخ الساحلي الحار والرملي؛

5. تم تكوينه باستخدام وحدات التحكم الصناعية القياسية، والأداء المستقر بعد دورات الشيخوخة المتكررة التي تستغرق ساعات طويلة، مما يقلل بشكل كبير من تكاليف العمالة الخاصة بالتسجيل اليدوي للمختبر.

الحالة 2: وحدة تحميل الكبح الديناميكي لجهاز الحفر البحري (سيناريو مقاومة التآكل للخدمة الشاقة، مشروع منصة النفط الإندونيسية)

1. منصة التنقيب عن النفط البحرية الأندونيسية تتطلب دعم معدات تحميل الكبح لأنظمة القيادة الكهربائية VFD، مع معايير عالية لمقاومة الضباب الملحي والكبح المستقر لدورة طويلة. أبرز ميزات التطبيق الأساسية هي كما يلي:

2. شريط مقاومة سبائك النيكل والكروم مع قيمة مقاومة مستقرة ± 5%، مجهز بمراوح تبريد محورية مزدوجة وحماية منبه تفاضلي لضغط الهواء؛

3. خزانة طلاء متينة مضادة للضباب الملحي مع درجة حماية IP23، مقاومة فعالة للتآكل الملحي الساحلي البحري؛

4. حماية مزدوجة لمراقبة حجم الهواء ومستشعر درجة الحرارة الزائدة، وإرسال إشارة التوقف تلقائيًا إلى نظام التحكم في جهاز الحفر تحت تبديد الحرارة غير الطبيعي؛

5. مكونات مقاومة وحدات قابلة للفصل، سهلة الصيانة الدورية الخارجية والاستبدال السريع للأجزاء التالفة.

الحالة 3: اختبار حمل قبول مولد طاقة الرياح (سيناريو الاختبار الخارجي طويل الأمد، مشروع محطة طاقة الرياح في فيتنام)

1. يحتاج مستثمر كبير في طاقة الرياح في فيتنام إلى اختبار قبول الحمل الكامل لمجموعات المولدات الاحتياطية لمحطات تعزيز توربينات الرياح، مما يضع متطلبات صارمة بشأن تبديد الحرارة المستمر وحماية السلامة الخارجية لبنوك الأحمال. أبرز ميزات التطبيق الأساسية هي كما يلي:

2. هيكل تبريد الهواء القسري بمجاري الهواء المنحنية الكبيرة على الوجهين، يحقق عملية تحميل كاملة متواصلة لمدة 12 ساعة دون ارتفاع درجة الحرارة؛

3.IP23 خزانة متكاملة مقاومة للمطر والغبار، ومجهزة بضوء تحذير من ارتفاع درجة الحرارة، ومناسبة للطقس المعقد في مجال الرياح في الهواء الطلق؛

4. واجهة الاتصال عن بعد Modbus المحجوزة، تدعم التحميل المتزامن لبيانات الاختبار في الوقت الحقيقي إلى منصة التحكم المركزية في مزرعة الرياح؛

5. حماية سلامة كاملة متعددة الطبقات بما في ذلك درجة الحرارة الزائدة والتيار الزائد وقصر الدائرة الكهربائية، مع عروات الرفع وقاعدة الرافعة الشوكية لسهولة الرفع الميداني وإعادة الشحن.

الحالة 3: اختبار عمر UPS FAT لمركز البيانات (سيناريو الاختبار المستمر للدفعة الداخلية، مشروع الشركة المصنعة IDC في تايلاند)

1. تقوم الشركة المصنعة لمعدات مركز البيانات في تايلاند بإجراء اختبارات تقادم المصنع دفعة واحدة لإمدادات الطاقة الاحتياطية UPS، مما يتطلب كفاءة اختبار عالية وتسجيل البيانات تلقائيًا. أبرز ميزات التطبيق الأساسية هي كما يلي:

2. حمل مقاومة قابل للتعديل بدون خطوات، يدعم اختبار التحميل المجزأ لـ UPS 25%/50%/75%/100% حمولة كاملة؛

3. شاشة لمس صناعية مدمجة، تقوم تلقائيًا بتخزين بيانات الجهد والتيار والطاقة ووقت التشغيل، وتقارير اختبار التصدير بنقرة واحدة لحفظ ملفات فحص المصنع؛

4. خزانة التحكم الكهربائية المنفصلة المستقلة، منطقة الجهد العالي المعزولة مع علامات تحذير واضحة لتجنب الصدمات الكهربائية العرضية أثناء اختبار الدفعة؛

5. هيكل مروحة محسّن منخفض الضوضاء، مناسب للتشغيل المستمر لورشة العمل الداخلية طويلة المدى دون تدخل مفرط في الضوضاء.
