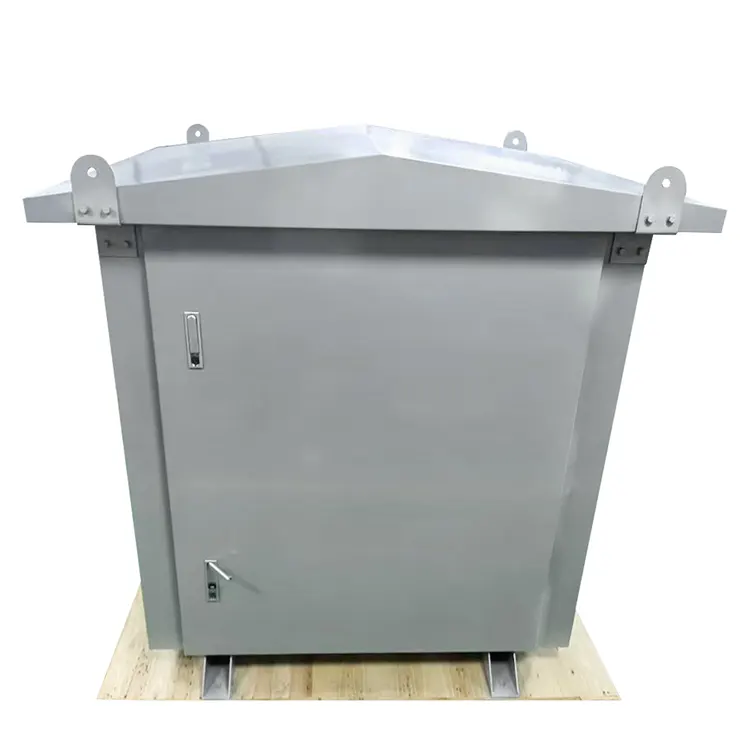

المقاوم التأريض

يعتبر مقاوم التأريض من RST Electric بمثابة حجر الزاوية للسلامة في الأنظمة الكهربائية ذات الجهد المتوسط. عندما يحدث خطأ أرضي في أنظمة غير مؤرضة أو ذات أرضية صلبة، يمكن أن تصل تيارات الصدع إلى مستويات مدمرة، مما يعرض الأفراد للخطر ويؤدي إلى إتلاف المحولات والكابلات والآلات الدوارة. يعالج مقاوم التأريض المحايد هذا الخطر عن طريق إدخال مقاومة محسوبة بعناية بين النظام المحايد والأرضي، مما يحد من تيار العطل الأرضي إلى قيمة محددة مسبقًا - عادةً ما بين 10 أمبير و2000 أمبير - مع السماح بتيار كافٍ للمرحلات الواقية لاكتشاف العطل وعزله.

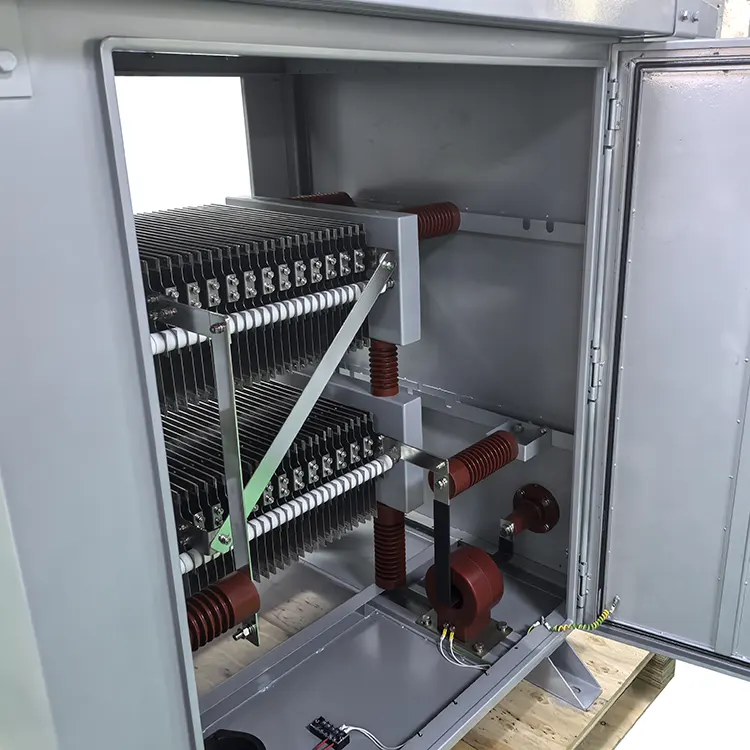

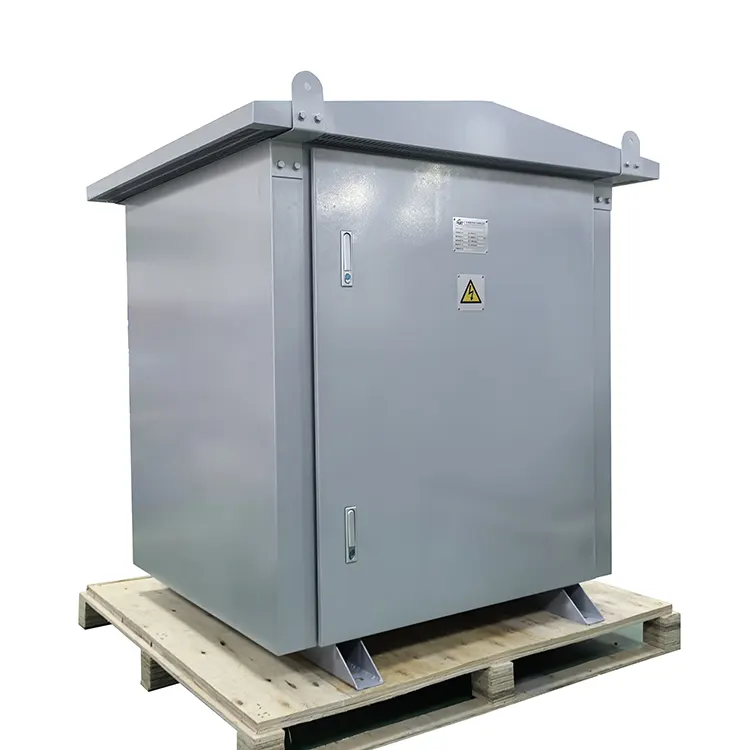

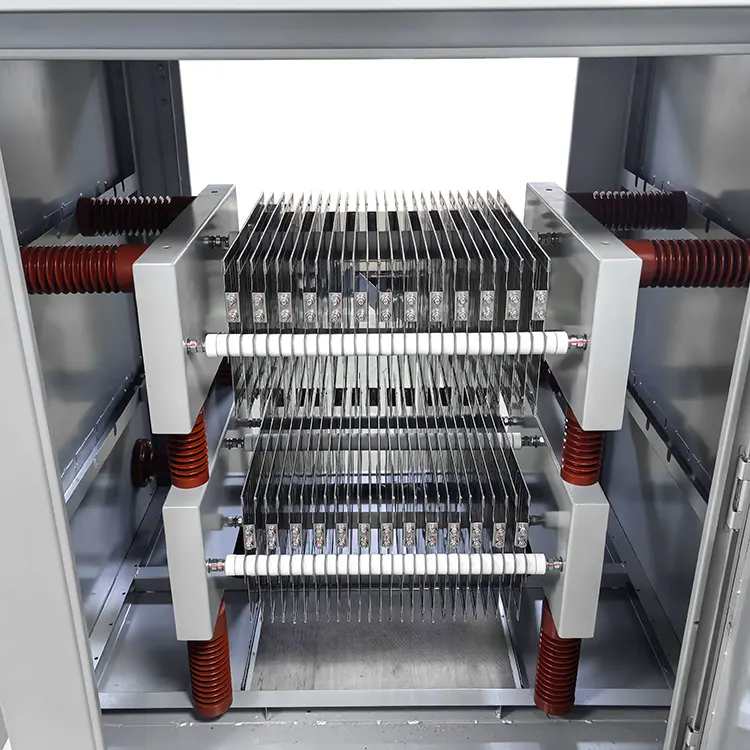

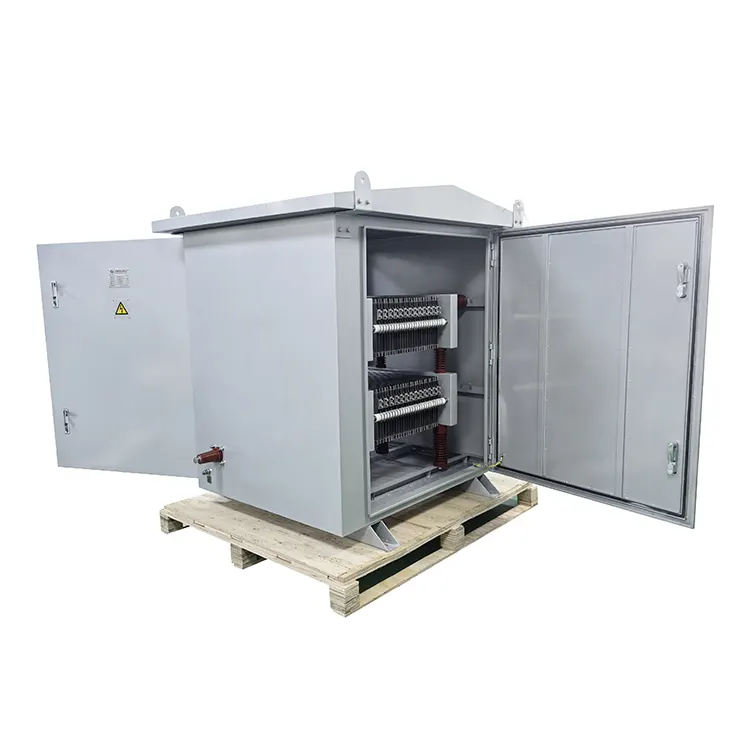

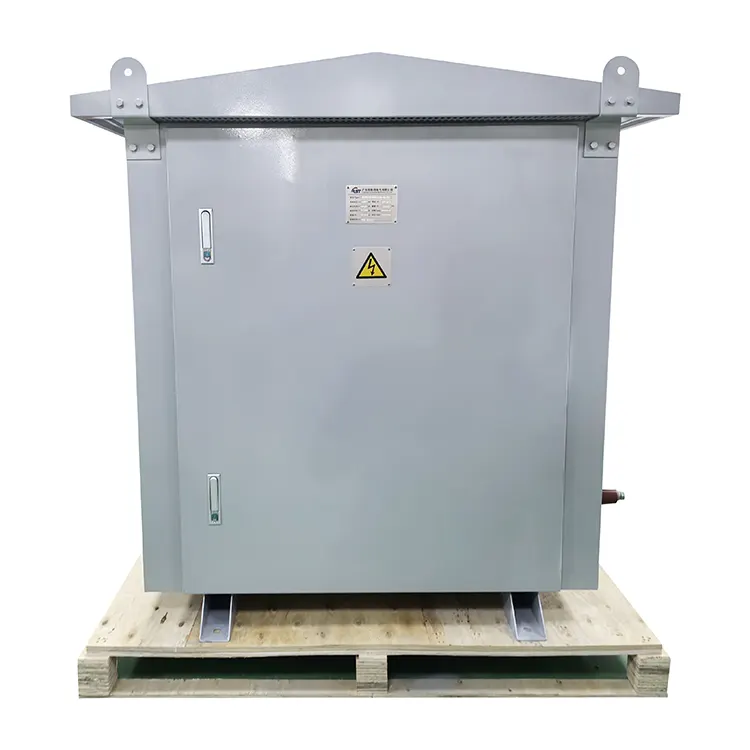

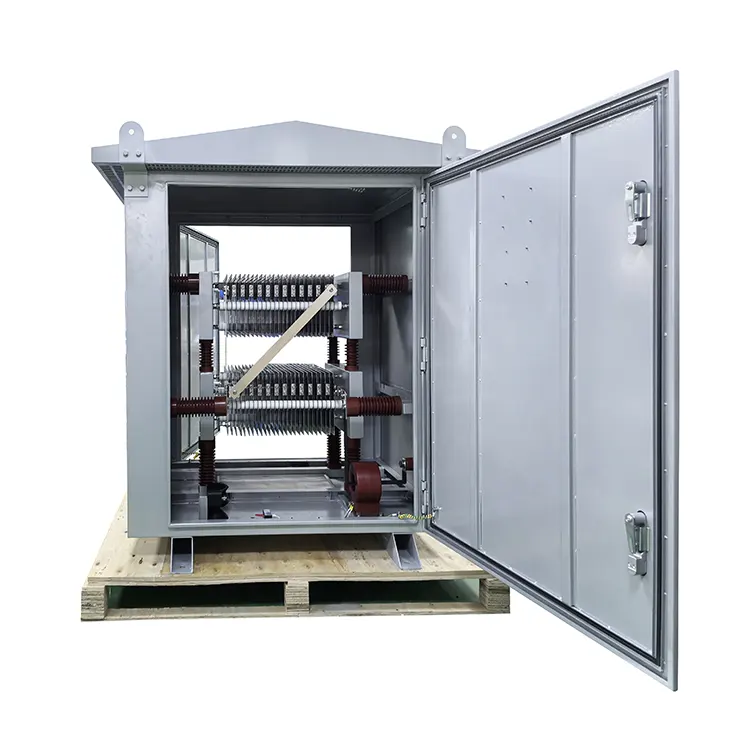

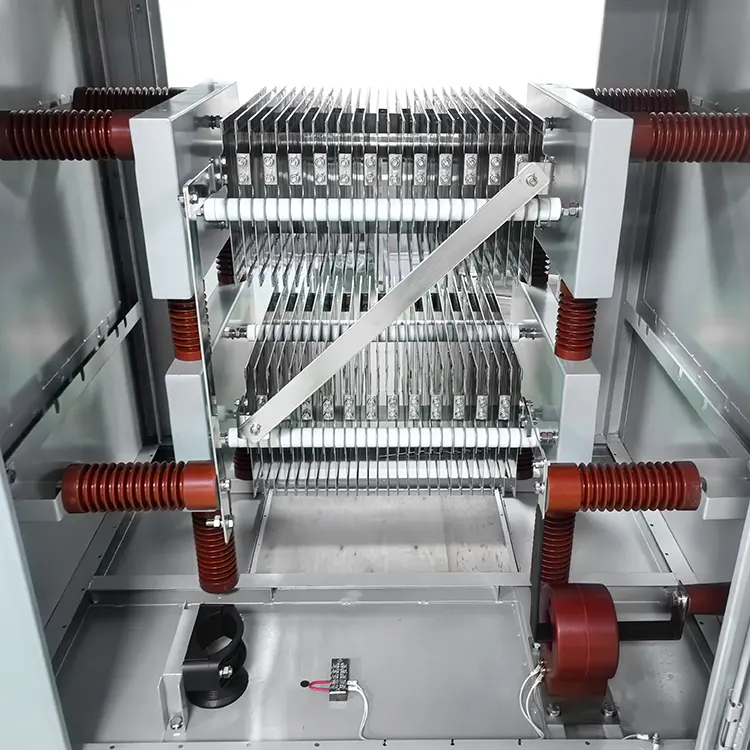

يؤكد بناء مقاوم نظام الطاقة هذا على المتانة والموثوقية طويلة المدى في البيئات القاسية. تستخدم عناصر المقاومة تصميمًا شبكيًا مصنوعًا من الفولاذ المقاوم للصدأ عالي الجودة (SUS430 وSUS304)، والذي تم اختياره لمقاومته الممتازة للتآكل، ومعامل درجة الحرارة المستقر، والقدرة على تحمل دورات الأعطال المتكررة دون تدهور. يتم وضع هذه العناصر داخل حاويات قوية متوفرة في الفولاذ المقاوم للصدأ SUS304، أو SUS316 للتطبيقات البحرية، أو صفائح الفولاذ المجلفنة المطلية، وكلها مصممة لتوفير حماية IP مناسبة للتركيب الداخلي أو الخارجي.

يتم التحقق من صحة الأداء الكهربائي من خلال اختبارات صارمة: تتجاوز مقاومة العزل 100 ميجا أوم، ويتم التحقق من مقاومة العزل الكهربائي عند مستويات من 32 كيلو فولت إلى 95 كيلو فولت لمدة دقيقة واحدة. تتراوح مستويات النبض الأساسية (BIL) من 60 كيلو فولت إلى 170 كيلو فولت، مما يضمن قدرة المقاوم على النجاة من ضربات البرق والتغيرات المفاجئة. تستوعب معدلات الوقت من 5 ثوانٍ إلى 60 ثانية سيناريوهات إزالة الأخطاء المختلفة، مع المقاوم المصمم لامتصاص طاقة العطل الكاملة دون تجاوز حدود درجة الحرارة.

باعتبارها شركة مصنعة موثوقة لمقاومات التأريض المحايدة في الصين، تجمع RST Electric بين أكثر من 10 سنوات من الخبرة الهندسية لمقاومات الطاقة مع الفهم العميق لحماية نظام الجهد المتوسط ​​لتقديم المكونات التي تلبي المتطلبات الصارمة للمرافق والمنشآت الصناعية ومنشآت الطاقة المتجددة في جميع أنحاء العالم.

المواصفات الفنية

ميزات المنتج

1. مقاومة درجات الحرارة العالية - تتحمل عناصر الشبكة المصنوعة من الفولاذ المقاوم للصدأ الضغط الحراري الشديد الناتج عن الظروف الحالية للعطل دون تشوه أو انحراف المقاومة.

2. مقاومة ثابتة وTCR منخفض - تضمن السبائك المختارة خصيصًا الحد الأدنى من تغيير المقاومة أثناء دورات الأعطال، مما يحافظ على تحديد دقيق للتيار.

3. بناء قوي ومتين - حاويات شديدة التحمل وتجميعات شبكية مصممة لعقود من الخدمة في البيئات الصناعية والخدمية.

4. خيارات المراقبة المتكاملة - متوفرة مع محولات التيار، وأجهزة الاستشعار الحرارية، وجهات اتصال الإنذار للإشارة إلى الحالة عن بعد.

5.الامتثال القياسي (IEEE32) - تم تصميمه واختباره لتلبية متطلبات IEEE32 لأجهزة التأريض المحايدة، مما يضمن أداءً موثوقًا.

6. نطاق الجهد والتيار الواسع - من 6.3 كيلو فولت إلى 35 كيلو فولت ومن 10 أمبير إلى 2000 أمبير، ويغطي تطبيقات متنوعة بدءًا من المولدات الصناعية الصغيرة وحتى المحطات الفرعية الكبيرة.

7. تقييمات زمنية مرنة - متاحة من 5 ثوانٍ إلى 60 ثانية لتتناسب مع أنظمة الحماية المحددة وأوقات إزالة الأخطاء.

8. العبوات المقاومة للتآكل - خيارات SUS304 أو SUS316 أو الفولاذ المجلفن المطلي للبيئات الداخلية أو الخارجية أو البحرية.

9. عزل عالي ومستويات BIL - يضمن تحمل الفولتية التي تصل إلى 95 كيلو فولت و BIL إلى 170 كيلو فولت بقاء ضربات الصواعق وتقلبات التيار.

10. إمكانية التصميم المخصص - تتوفر تقييمات الجهد الخاصة وقيم المقاومة وتكوينات العلبة وحزم المراقبة

تطبيقات المنتج

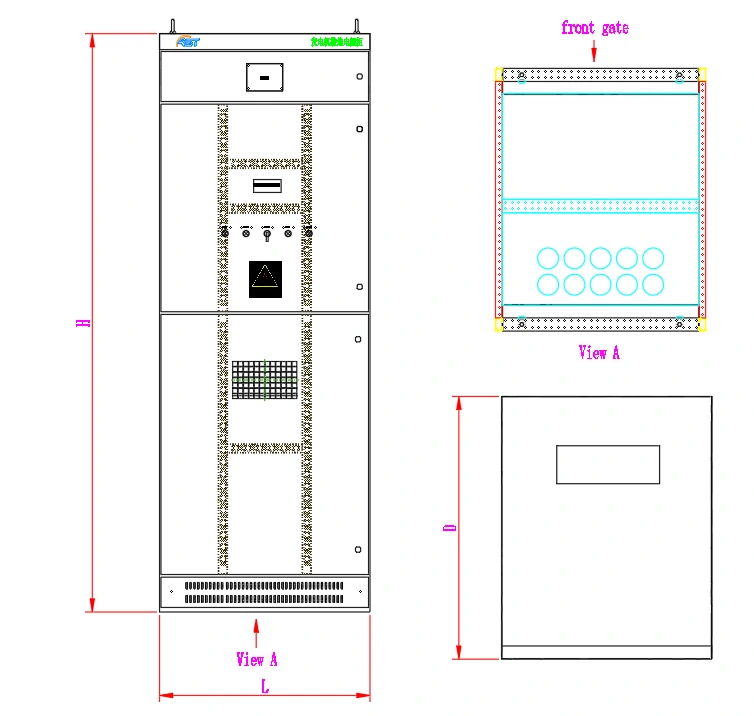

الرسم والأبعاد

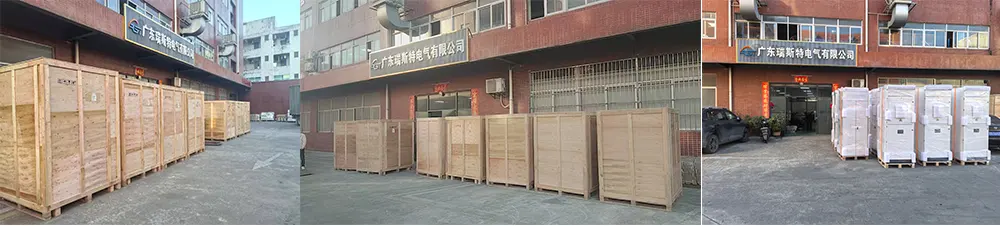

الحزمة والشحن

تضمن RST Electric التسليم الآمن لكل مقاوم التأريض المحايد:

● صناديق الخدمة الشاقة: يتم تثبيت كل NGR بشكل آمن على لوح فولاذي مقوى ومحاط بصندوق من الخشب الرقائقي مخصص مصمم للشحن الدولي.

● الحماية من الطقس: يتم تغليف الوحدات بغشاء VCI مقاوم للماء مع عبوات مجففة لمنع دخول الرطوبة أثناء الشحن البحري.

● أحكام الرفع: وضع علامات واضحة على نقاط الرفع ومركز الثقل؛ أقواس الشحن متضمنة من أجل ربط آمن.

● الحماية الطرفية: البطانات ذات الجهد العالي محمية بأغطية الطقس أثناء النقل.

● التوثيق: تتضمن مستندات الشحن الشاملة قوائم التعبئة وتقارير الاختبار المعتمدة وشهادات المواد ودعم التخليص الجمركي.

● خيارات الشحن: نقوم بالتنسيق مع وكلاء الشحن الثقيل المتخصصين للشحن البحري FCL، أو شحن المشاريع، أو الشحن الجوي حسب الحاجة.

تخضع جميع الوحدات لاختبار قبول المصنع الكامل (FAT) بما في ذلك قياس المقاومة، ومقاومة العزل، وتحمل العزل الكهربائي، والفحص البصري قبل التعبئة.

لماذا تختار RST الكهربائية？

عندما تتطلب حماية النظام جودة لا تقبل المساومة، فإن شركة RST Electric تقوم بذلك.

المصنع المباشر، متخصصون في التأريض

● نحن شركة مصنعة معتمدة مقرها في الصين، متخصصة في إنتاج مقاوم التأريض المحايد لأكثر من 10 سنوات.

● تحكم داخلي كامل في تصنيع عناصر الشبكة، وتصنيع العلبة، والتجميع، والاختبار - مما يضمن الجودة المتسقة.

● تسعير المصنع مباشرة لكل NGR، مع هيكل تكلفة شفاف وبدون وسطاء.

التصنيع الاحترافي وضمان الجودة

● منشآت حاصلة على شهادة ISO 9001 مع خطوط إنتاج مخصصة لمقاومات الشبكة المصنوعة من الفولاذ المقاوم للصدأ.

● اختبار كهربائي 100% (المقاومة، العزل، العزل الكهربائي، اختبار عينة BIL) يتم إجراؤه على كل وحدة.

● يضمن التحقق من صحة التصوير الحراري توزيعًا متساويًا للحرارة أثناء محاكاة الأخطاء.

● فريق هندسي ذو خبرة ومتخصص في حماية أنظمة الجهد المتوسط ​​والتوافق مع IEEE32.

خبرة عالمية، مورد موثوق

● مورد معتمد لشركات المرافق وشركات EPC ومشغلي التعدين ومطوري الطاقة المتجددة في جميع أنحاء العالم.

● سجل حافل بالتصدير إلى أكثر من 40 دولة، بما في ذلك الولايات المتحدة الأمريكية وكندا وأستراليا وألمانيا والمملكة العربية السعودية وسنغافورة.

● خبرة عميقة في مجال تطبيقات التأريض المحايدة عبر قطاعات توليد الطاقة والتوزيع والقطاعات الصناعية.

التخصيص التي لا نهاية لها

● جهد النظام: 6.3 كيلو فولت إلى 35 كيلو فولت (يتوفر أعلى مع تصميم مخصص).

● تيارات العطل: من 10 أمبير إلى 2000 أمبير (تتوفر تقييمات خاصة).

● تقديرات الوقت: من 5 ثوانٍ إلى 60 ثانية (تتوفر فترات مخصصة).

● قيم المقاومة: من 1Ω إلى 9999Ω (محسوبة لكل تطبيق).

● مواد العلبة: SUS304 / SUS316 / فولاذ مطلي / مخصص.

● خيارات المراقبة: CTs / أجهزة الاستشعار الحرارية / جهات اتصال الإنذار / المراقبة عن بعد.

● الإنهاءات: البطانات ذات الجهد العالي / صناديق الكابلات / المخصصة.

تسليم موثوق ودعم مدى الحياة

● المهلة القياسية: 15-20 يومًا للتقييمات القياسية؛ 20-25 يوما للتخصيص.

● وثائق شاملة: تقارير الاختبار، وشهادات المواد، وبيانات الامتثال لـ IEEE32، وإعلانات CE.

● ضمان لمدة 12 شهرًا مع استكشاف الأخطاء وإصلاحها عن بعد وإرسال قطع الغيار.

● الدعم الفني متاح لتكامل النظام، وتنسيق التتابع، والتشغيل في الموقع.
