مقاومة التأريض المحايدة

وظيفة المنتج

يلعب مقاوم التأريض المحايد من RST Electric دورًا لا غنى عنه في أنظمة الطاقة الحديثة ذات الجهد المتوسط. في الشبكات الأرضية أو غير الأرضية، يمكن أن تولد الأعطال أحادية الطور إلى الأرض تيارات مدمرة تؤدي إلى إتلاف المحولات والكابلات والآلات الدوارة بينما تخلق إمكانات خطيرة للخطوة واللمس. يعالج مقاوم نظام الطاقة هذه هذه المخاطر عن طريق إدخال مقاومة محسوبة بدقة بين النقطة المحايدة للنظام والأرض، مما يحد من تيار العطل الأرضي إلى مستوى يمكن التحكم فيه - عادةً ما بين 10 أمبير و2000 أمبير - مع الاستمرار في السماح بتيار كافٍ لمرحلات خطأ الأرض الحساسة للكشف عن الدائرة المتأثرة وعزلها.

أداء المنتج

تؤكد الفلسفة الهندسية وراء هذا المقاوم الأرضي المحايد على طول العمر والأداء في ظل الظروف القاسية. يستخدم العنصر المقاوم تكوينًا من النوع الشبكي مصنوعًا من سبائك الفولاذ المقاوم للصدأ عالية الجودة (SUS430 وSUS304)، والتي تم اختيارها لمقاومتها الاستثنائية للتآكل، ومعامل درجة الحرارة المستقر للمقاومة، والقدرة على تحمل التدوير الحراري المتكرر أثناء أحداث الأعطال دون تدهور ميكانيكي. يتم تركيب هذه العناصر داخل حاويات قوية متوفرة في خيارات مواد متعددة: الفولاذ المقاوم للصدأ SUS304 للاستخدام الخارجي القياسي، أو SUS316 للبيئات البحرية والبعيدة عن الشاطئ التي تتطلب مقاومة فائقة لرذاذ الملح، أو الفولاذ المجلفن المطلي للتركيبات الداخلية فعالة من حيث التكلفة.

يتم التحقق من الأداء الكهربائي من خلال بروتوكولات الاختبار الشاملة. تتجاوز مقاومة العزل 100 ميجا أوم، بينما يتم إجراء اختبار تحمل العزل الكهربائي عند مستويات من 32 كيلو فولت إلى 95 كيلو فولت لمدة دقيقة واحدة اعتمادًا على جهد النظام. تتراوح تقييمات مستوى النبض الأساسي (BIL) من 60 كيلو فولت إلى 170 كيلو فولت، مما يضمن قدرة المقاوم على النجاة من ضربات البرق والتبديل العابر دون فشل العزل. تتوافق معدلات الوقت من 5 إلى 60 ثانية مع أنظمة الحماية المختلفة، مع المقاوم المصمم لامتصاص طاقة العطل الكاملة مع البقاء ضمن حدود درجة الحرارة. باعتبارها شركة مصنعة موثوقة لمقاومات التأريض المحايدة في الصين، تجمع RST Electric بين أكثر من 10 سنوات من الخبرة الهندسية لمقاومات الطاقة مع فهم عميق لممارسات التأريض العالمية لتقديم مكونات تلبي المتطلبات الصارمة للمرافق والمرافق الصناعية ومطوري الطاقة المتجددة في جميع أنحاء العالم.

المواصفات الفنية

ميزات المنتج

1. تحمل درجات الحرارة العالية - تم تصميم عناصر الشبكة المصنوعة من الفولاذ المقاوم للصدأ لتحمل الضغط الحراري الشديد الناتج عن الظروف الحالية للعطل دون تشويه أو ترهل أو تغيير كبير في المقاومة.

2. خصائص المقاومة المستقرة - تضمن سبيكة TCR المنخفضة بقاء المقاومة ضمن نطاق التحمل المحكم أثناء دورات الأعطال، مما يحافظ على الحد الحالي الدقيق.

3. البناء الميكانيكي القوي - شبكات الفولاذ المقاوم للصدأ شديدة التحمل مع دعامات معززة تقاوم الاهتزاز والصدمات والقوى المغناطيسية أثناء الأعطال.

4. خيارات المراقبة المتكاملة - محولات تيار اختيارية لقياس التيار عن بعد، وأجهزة استشعار حرارية للحماية من درجة الحرارة الزائدة، واتصالات إنذار لتكامل SCADA.

5.الامتثال لـ IEEE32 وIEC - تم تصميمه واختباره لتلبية المعايير الدولية لأجهزة التأريض المحايدة، مما يضمن أداءً موثوقًا به وسلامة المشغل.

6.تغطية تطبيقية واسعة - مناسبة للأنظمة من 6.3 كيلو فولت إلى 35 كيلو فولت مع تيارات الأعطال من 10 أمبير إلى 2000 أمبير، وتستوعب فلسفات الحماية المتنوعة.

7. تقييمات زمنية مرنة - متاحة من 5 ثوانٍ إلى 60 ثانية لتتناسب مع متطلبات تنسيق الترحيل المحددة وإزالة الأخطاء.

8. العبوات المقاومة للتآكل - اختيار المواد بما في ذلك SUS304، وSUS316، والفولاذ المجلفن المطلي لتحقيق المتانة المثلى في أي بيئة.

9. مستويات العزل والنبض العالية - تضمن تصنيفات BIL التي تصل إلى 170 كيلو فولت وتردد الطاقة حتى 95 كيلو فولت بقاء ضربات الصواعق وتبديل العواصف.

10. القدرة الهندسية المخصصة - تقييمات الجهد الخاصة، وقيم المقاومة، وتكوينات العلبة، وحزم المراقبة المتاحة للتطبيقات الفريدة.

تطبيقات المنتج

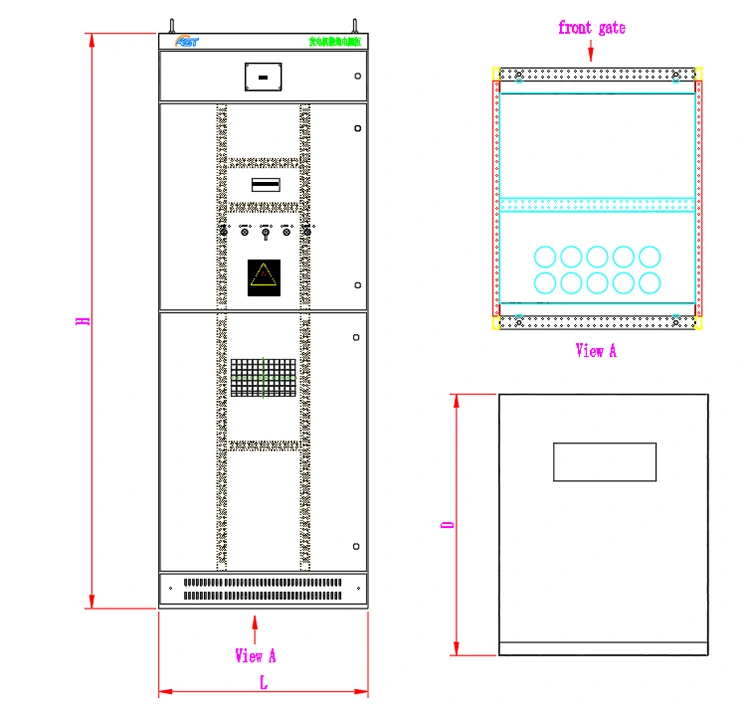

الرسم والأبعاد

المواصفات L (مم) W (مم) H (مم) الوزن (كجم)

6.3 و10 كيلو فولت - 10 ~ 200 أمبير 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

الحزمة والشحن

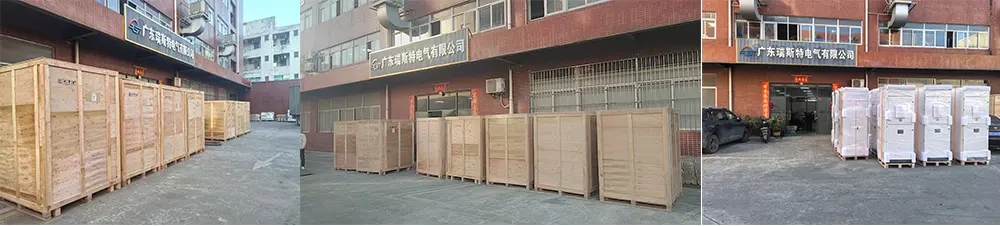

تطبق RST Electric بروتوكولات تغليف صارمة لكل مقاوم تأريض محايد:

● صناديق صالحة للتصدير: يتم تثبيت كل NER بشكل آمن على لوح فولاذي عالي التحمل ومحاط بصندوق خشب رقائقي مصمم خصيصًا وخالي من التبخير ومتوافق مع معايير ISPM 15 للشحن الدولي.

● الحماية من الرطوبة: يتم تغليف الوحدات بغشاء VCI (مانع التآكل بالبخار) مع عبوات مجففة لمنع تلف التكثيف أثناء الشحن البحري.

● الرفع والمناولة: وضع علامات واضحة على مركز الثقل ونقاط الرفع؛ يتم توفير أقواس الشحن وقضبان الموزعة للتعامل الآمن مع الرافعة.

● حماية البطانات: البطانات المصنوعة من البورسلين محمية بأغطية مقاومة للطقس وحشوة رغوية لمنع التلف.

● التوثيق: تتضمن وثائق الشحن الشاملة قوائم التعبئة وتقارير اختبار المصنع المعتمدة وشهادات المواد ودعم التخليص الجمركي.

● خيارات الشحن: نحن نتشارك مع وكلاء الشحن ذوي الخبرة في مجال الشحن البحري FCL، أو بضائع المشاريع، أو الشحن السائب، أو الشحن الجوي حسب الحاجة.

تخضع جميع الوحدات لاختبار قبول المصنع الكامل (FAT) الذي يشهده ممثلو العملاء عند الحاجة، بما في ذلك قياس المقاومة، ومقاومة العزل، وتحمل العزل الكهربائي، والفحص البصري.

التعليمات

س: ما هي قدرات التصنيع الأساسية التي تمتلكها شركة RST Electric؟

ج: إن RST Electric هي شركة مصنعة مرخصة ومعتمدة بالكامل في الصين، وهي متخصصة في تصميم وإنتاج مقاوم التأريض المحايد لأكثر من 10 سنوات. إنها تتمتع بقدرة إنتاجية كاملة للتكامل الرأسي، تغطي تصنيع مكونات الشبكة، وإنتاج القشرة، وتجميع المنتج النهائي إلى الفحص والقبول، وكلها يتم التحكم فيها بشكل مستقل طوال العملية لضمان جودة المنتج المستقرة والقابلة للتتبع، وللتخلص من مخاطر الجودة الناجمة عن الاستعانة بمصادر خارجية في كل مرحلة. لدينا مصنع حاصل على شهادة ISO 9001، ومجهز بخطوط إنتاج مخصصة لمقاومات الشبكة المصنوعة من الفولاذ المقاوم للصدأ ومكونات الجهد المتوسط. سيخضع كل مقاوم تأريض لاختبار روتيني بنسبة 100% قبل مغادرة المصنع، ويغطي المؤشرات الأساسية مثل قيمة المقاومة، ومقاومة العزل، وجهد تحمل تردد الطاقة. وفي الوقت نفسه، سيتم أيضًا إجراء اختبارات النوع مثل نبض البرق (BIL)، والتحقق من ارتفاع درجة الحرارة، والقدرة الحالية قصيرة المدى لضمان توافق أداء المنتج مع المعايير بشكل شامل. بالإضافة إلى ذلك، يتمتع فريقنا الهندسي بخبرة عالية ويركز على تصميم نظام التأريض، وتطبيق معايير IEEE32/IEC، وتنسيق الحماية. يمكنهم التحكم بشكل كامل في توافق المنتج من التصميم إلى الإنتاج.

س: ما هي معلمات التخصيص التي تدعمها مقاومة التأريض المحايدة؟

ج: تقدم RST Electric خدمات التخصيص الشاملة. يمكن تعديل المعلمات بمرونة وفقًا لسيناريوهات التطبيق الفعلية للعملاء لتلبية الاحتياجات الشخصية المتنوعة. يغطي جهد النظام عادة 6.3 كيلو فولت إلى 35 كيلو فولت، ويمكن تحقيق جهد أعلى من خلال التصميم المخصص. تيار الخلل يدعم 10A إلى 2000A، ويمكن تطوير قيم تصنيف خاصة حسب الحاجة. يتراوح معدل الوقت من 5 إلى 60 ثانية، ويمكن تخصيص المدة المحددة. يمكن حساب قيمة المقاومة بناءً على سيناريو التطبيق، والتي تتراوح من 1Ω إلى 9999Ω. بالإضافة إلى ذلك، يمكن إختيار مادة الغلاف من الفولاذ المقاوم للصدأ SUS304، SUS316، الفولاذ المطلي أو السبائك المخصصة. يمكن تعديل مستوى الحماية من IP23 إلى IP65 وفقًا لبيئة الموقع. وفي الوقت نفسه، يمكن تجهيز محولات التيار (CTs) وأجهزة الاستشعار الحرارية وجهات اتصال الإنذار وواجهات المراقبة عن بعد لتلبية متطلبات الحماية الأرضية لمختلف الصناعات بشكل كامل.

س: هل تتمتع شركتك بخبرة توريد عالمية؟

ج: تتمتع شركة RST Electric بخبرة توريد عالمية واسعة النطاق. إنها مورد موثوق به لمقاولي EPC وشركات الطاقة والمشغلين الصناعيين ومطوري الطاقة المتجددة عبر القارات الخمس. تم تصدير منتجاتنا إلى أكثر من 40 دولة ومنطقة، وتغطي الأسواق الرئيسية مثل المملكة المتحدة وألمانيا والإمارات العربية المتحدة والمملكة العربية السعودية وأستراليا وسنغافورة وجنوب أفريقيا. لقد تراكمت لدينا خبرة صناعية عميقة في تطبيق مقاومات التأريض المحايدة ونحن على دراية بالمعايير الوطنية والدولية المختلفة. يمكننا تلبية متطلبات الامتثال لمختلف العملاء بدقة، سواء كان ذلك لأنظمة الطاقة، أو المنشآت الصناعية، أو مشاريع الطاقة المتجددة. يمكننا توفير حلول مقاومة التأريض المحايدة وقابلة للتكيف بدرجة عالية وموثوقة لمساعدة العملاء على تحقيق حماية التأريض الآمنة لأنظمتهم.

س: ما هو وقت التسليم؟ ما هي المواد الداعمة وضمانات ما بعد البيع؟

ج: تتمتع شركة RST Electric بقدرة إنتاجية مستقرة ويمكنها الاستجابة بكفاءة لمتطلبات طلبات العملاء. بالنسبة لمقاومة التأريض المحايدة القياسية ذات المواصفات العادية، فإن وقت التسليم هو 30-45 يوم عمل؛ بالنسبة للمنتجات المخصصة، فإن وقت التسليم هو 45-60 يوم عمل، مما يضمن أنه لا يؤثر على تقدم المشروع للعملاء. ستكون كل دفعة من المنتجات مصحوبة بمستندات فنية كاملة، بما في ذلك تقارير الاختبار وشهادات المواد وبيان الامتثال لـ IEEE32 وبيان IEC ودليل التشغيل والصيانة، وهو أمر مناسب للعملاء لقبوله ومراجعة الامتثال واستخدامه لاحقًا. نحن نقدم خدمة ضمان لمدة 24 شهرًا. وبالاعتماد على شبكة قطع الغيار العالمية، يمكننا تقديم تشخيص الأعطال عن بعد والتسليم السريع لقطع الغيار. وفي الوقت نفسه، يمكننا أيضًا تقديم خدمات ذات قيمة مضافة مثل دعم تصحيح الأخطاء في الموقع وفقًا لاحتياجات العملاء، وتوفير الحماية الكاملة لمشروع العميل طوال العملية.

س: ما هي المزايا التي يتمتع بها اختيار RST Electric من حيث تكلفة الشراء والقيمة مقابل المال؟

ج: نحن نلتزم بنموذج التوريد المباشر للمصنع، دون أي ارتفاع في الأسعار على المستوى المتوسط. يتميز التسعير بالشفافية التامة، مما يسمح للعملاء بشراء مقاوم تأريض محايد عالي الجودة بتكلفة معقولة، مما يؤدي إلى تحسين قيمة الشراء مقابل المال بشكل كبير. في نفس الوقت، يتم إنتاج منتجاتنا من خلال عملية الإنتاج المستقلة بأكملها وتخضع لعمليات تفتيش صارمة، مما يضمن الجودة المستقرة وعمر الخدمة الطويل، والذي يمكن أن يقلل بشكل فعال من تكاليف الصيانة والاستبدال في المستقبل. علاوة على ذلك، يمكن لفريقنا الهندسي تحسين تصميم المنتج بناءً على متطلبات مشروع العميل، مع ضمان الأداء الذي يلبي المعايير، وتزويد العملاء بحلول أكثر فعالية من حيث التكلفة التي توازن بين جودة المنتج، والامتثال، وتكاليف الشراء، مما يتيح للعملاء تحقيق حماية أرضية منخفضة التكلفة وعالية الأمان للنظام.
