المقاوم الاستشعار الحالي

يوفر مقاوم الاستشعار الحالي من RST Electric حلاً عالي الدقة ومنخفض الخسارة لاستشعار التيارات في التطبيقات التي تتطلب تبديد طاقة من 1 وات إلى 3 وات - وهو متطلب شائع في إدارة البطاريات والإلكترونيات المحمولة وحلقات التحكم الصناعية. يستخدم هذا المقاوم منخفض الأوم عنصرًا معدنيًا دقيقًا من سبيكة معدنية (مانجانين أو ما شابه) يوفر مزيجًا استثنائيًا من معامل درجة الحرارة المنخفضة (±50 إلى ±100 جزء في المليون/درجة مئوية)، وقدرة زيادة التيار العالية، والثبات على المدى الطويل. تم تحسين الحزمة الرأسية ذات الرصاص الشعاعي للحد الأدنى من آثار PCB، مع ارتفاع الجسم الذي يبلغ 4.5 ملم فقط، مما يجعلها مناسبة للأجهزة الرفيعة حيث يكون خلوص الارتفاع عائقًا.

ميزات المنتج

يؤكد بناء مقاوم الاستشعار الحالي على الدقة الكهربائية والمتانة الميكانيكية. يتم تصنيع العنصر المقاوم من سبيكة عالية الثبات، ثم يتم لحامه بأسلاك النحاس المعلبة وتغليفه في طبقة مقاومة للهب توفر الحماية مع السماح بتبديد الحرارة بكفاءة. يؤدي تصميم الهواء الطلق، جنبًا إلى جنب مع قيم المقاومة المنخفضة (3mΩ إلى 100mΩ)، إلى الحد الأدنى من التسخين الذاتي ومعاملة صفرية تقريبًا - وهو أمر بالغ الأهمية للحفاظ على سلامة الإشارة في دوائر التبديل عالية التردد وتطبيقات الاستشعار العابر السريع.

سلسلة ذات صلة

توفر سلسلة FLQ50 ثلاثة تقييمات طاقة قياسية (1 وات، 2 وات، 3 وات)، يغطي كل منها نطاق مقاومة يتراوح من 3mΩ إلى 100mΩ. يسمح هذا النطاق الواسع للمصممين باختيار انخفاض الجهد الأمثل (عادةً من 50 مللي فولت إلى 300 مللي فولت على نطاق كامل) للتواصل المباشر مع المحولات التناظرية إلى الرقمية ومكبرات الصوت التشغيلية. تتوافق التفاوتات القياسية البالغة ±1%، و±2%، و±5%، و±10% مع كل من القياس الدقيق والتطبيقات ذات الأغراض العامة. باعتبارها شركة مصنعة موثوقة لمقاومات التيار الحالي في الصين، تجمع RST Electric بين أكثر من 10 سنوات من هندسة المقاومات الدقيقة مع مراقبة الجودة الصارمة لتقديم مكونات توفر ردود فعل تيار مستقرة وخالية من الانجراف في البيئات الأكثر تطلبًا.

المواصفات الفنية

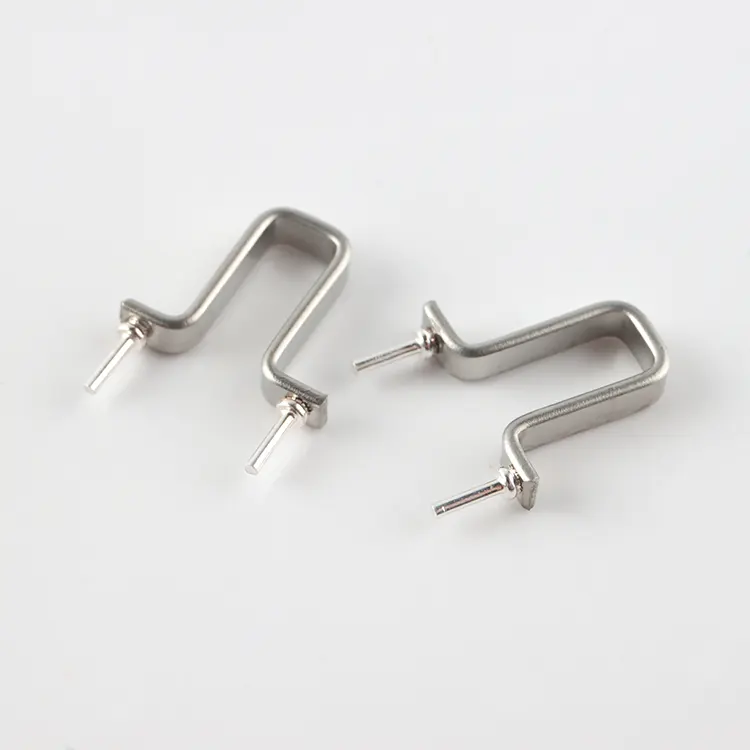

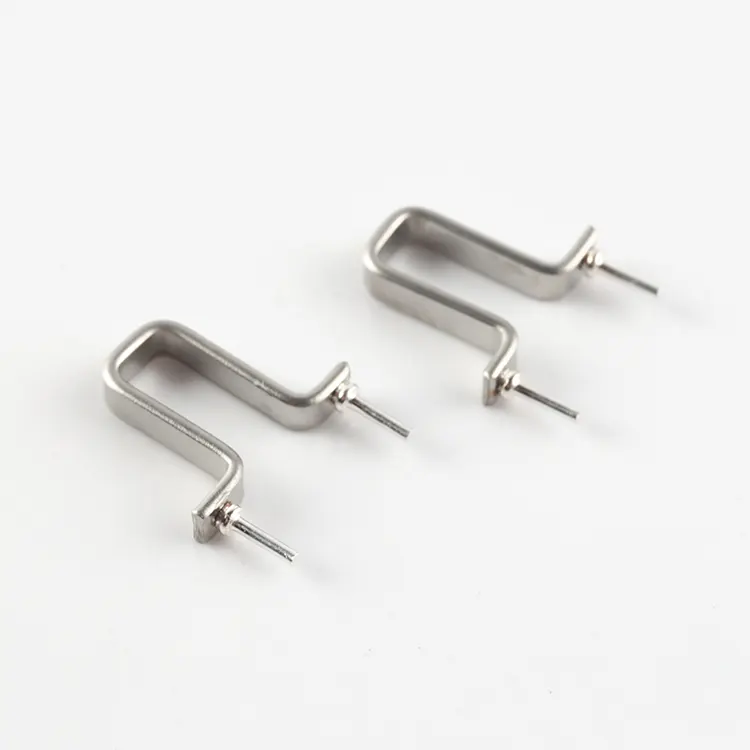

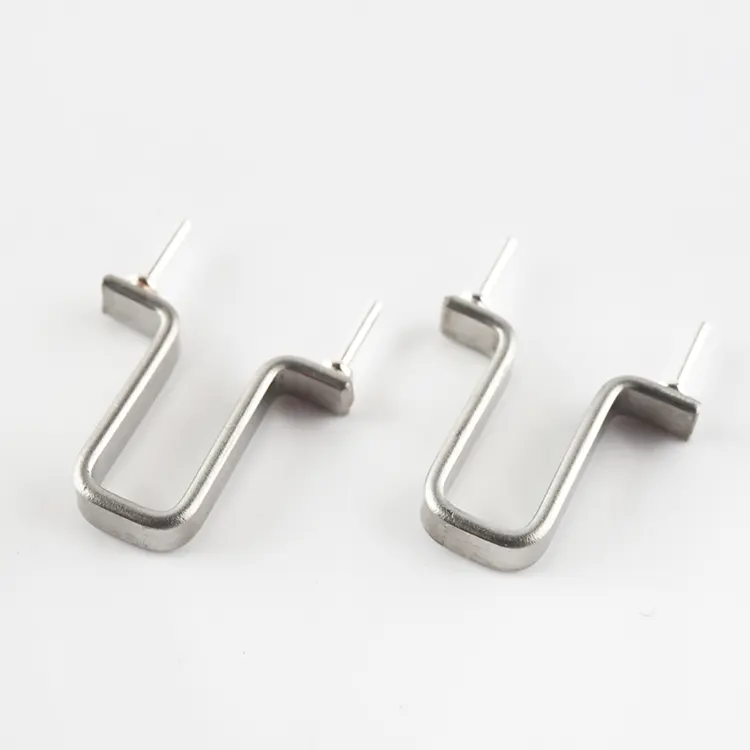

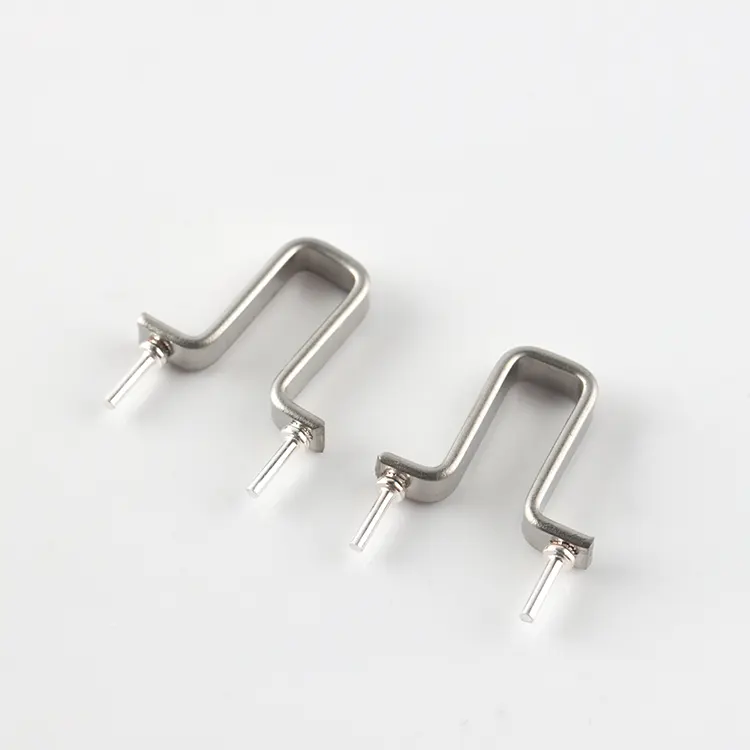

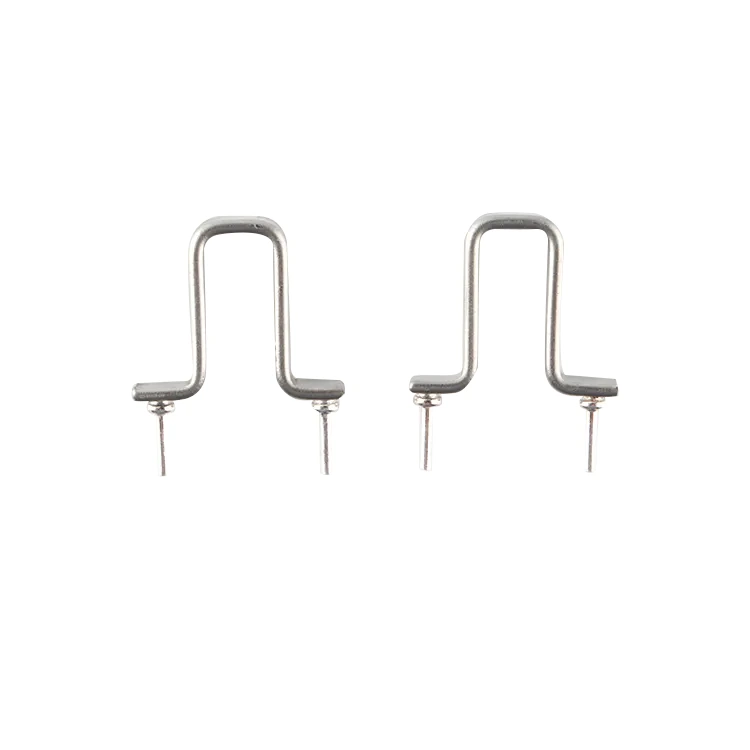

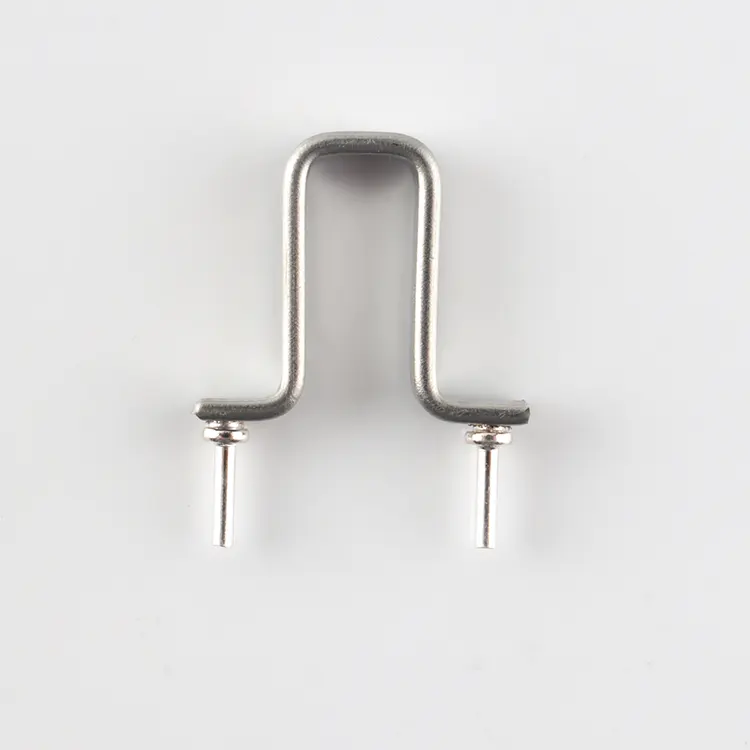

تفاصيل المنتج لمقاوم الاستشعار الحالي

1. مُحسّن لنطاق الطاقة من 1 وات إلى 3 وات - مُصمم خصيصًا لتطبيقات استشعار الطاقة المنخفضة إلى المتوسطة الشائعة في الأجهزة المحمولة التي تعمل بالبطارية.

2. قيم مقاومة منخفضة للغاية - من 3mΩ إلى 100mΩ، مما يتيح قياس تيار دقيق مع الحد الأدنى من فقدان الطاقة وانخفاض الجهد.

3. استقرار استثنائي لدرجة الحرارة - يضمن TCR المنخفض (±20 جزء في المليون/درجة مئوية إلى ±100 جزء في المليون/درجة مئوية) الحد الأدنى من انحراف المقاومة عبر نطاق درجة حرارة التشغيل، وهو أمر بالغ الأهمية لقياس الدقة.

4. الحث المنخفض للغاية - يعمل بناء السبائك المعدنية على القضاء فعليًا على الحث الطفيلي، مما يحافظ على سلامة الإشارة في دوائر التبديل عالية التردد.

5. تصميم جانبي نحيف - يسمح ارتفاع الجسم الذي يبلغ 4.5 ملم فقط بالتركيب في حاويات محدودة المساحة والأجهزة منخفضة المستوى.

6. تباعد الرصاص المرن - تباعد الرصاص القابل للتخصيص من 10 مم إلى 25 مم يناسب أنماط ثقب ثنائي الفينيل متعدد الكلور ومتطلبات التخطيط المختلفة.

7.التفاوتات الدقيقة - متوفرة بـ ±1%، ±2%، ±5%، و±10% لتلبية أهداف التصميم عالية الدقة والحساسة للتكلفة.

8. ثبات وموثوقية عالية - يوفر عنصر السبائك المعدنية الدقيقة ثباتًا ممتازًا على المدى الطويل ومقاومة للدراجات الحرارية.

9. طلاء مثبطات اللهب - مغلف بمادة متينة مقاومة للهب تلبي متطلبات السلامة للإلكترونيات الصناعية والاستهلاكية.

10. المعلمات القابلة للتخصيص - تتوفر قيم المقاومة الخاصة وتشكيل الرصاص والأزواج المتطابقة للمتطلبات الخاصة بالتطبيق.

تطبيقات المنتج

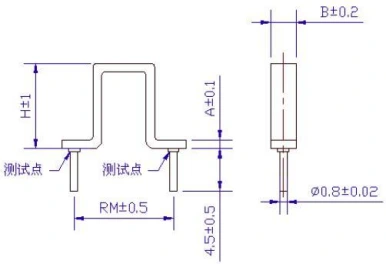

الرسم والأبعاد

كيفية حزم المقاوم الاستشعار الحالي？

● التعبئة بالجملة: يتم تعبئة المقاومات في أكياس مضادة للكهرباء الساكنة مع حشوة رغوية، ثم يتم وضعها في علب كرتون مموجة لمنع انحناء الرصاص وتشوه العناصر.

● حماية الرصاص: يتم الحفاظ على الخيوط مستقيمة باستخدام أغطية طرفية رغوية أو فواصل بلاستيكية لتشكيل الرصاص.

● التوثيق: قوائم التعبئة وشهادات التفتيش متضمنة مع كل شحنة.

● خيارات الشحن: البريد السريع (DHL/FedEx/UPS) للكميات الصغيرة، والشحن الجوي للكميات المتوسطة، والشحن البحري للطلبات بالجملة.

دليل الصيانة

صيانة الاستخدام اليومي: التشغيل بدقة ضمن المعلمات المقدرة، وتجنب التحميل الزائد والتشغيل خارج النطاق المحدد، ومنع حرق مكونات السبائك المعدنية؛ تجنب ترك مقاومة الاستشعار الحالية في بيئة أقل من -55 درجة مئوية أو أعلى من 85 درجة مئوية لفترة ممتدة، لمنع انحراف قيمة المقاومة والتأثير على دقة الكشف.

صيانة التنظيف: امسح الغبار السطحي للمقاوم بانتظام بقطعة قماش ناعمة وجافة. لا تستخدم المنظفات المسببة للتآكل لتجنب إتلاف الطبقة المقاومة للهب والمكونات المعدنية؛ قبل التنظيف، قم بقطع مصدر الطاقة وانتظر حتى يبرد المقاوم تمامًا قبل التشغيل لمنع حدوث دوائر قصيرة.

صيانة سلك الرصاص: تجنب سحب أو ثني أسلاك الرصاص لمنع نقاط اللحام من السقوط؛ إذا وجدت أن أسلاك التوصيل مؤكسدة أو مفكوكة، فتعامل معها على الفور لتجنب مشكلات الاتصال التي قد تسبب أخطاء في الكشف.

صيانة التخزين: عند عدم الاستخدام، قم بتخزين المقاوم في بيئة جافة وجيدة التهوية وخالية من الكهرباء الساكنة، بعيدًا عن المناطق الرطبة والساخنة لمنع المكونات من الرطوبة والأكسدة وتقصير عمر الخدمة.
