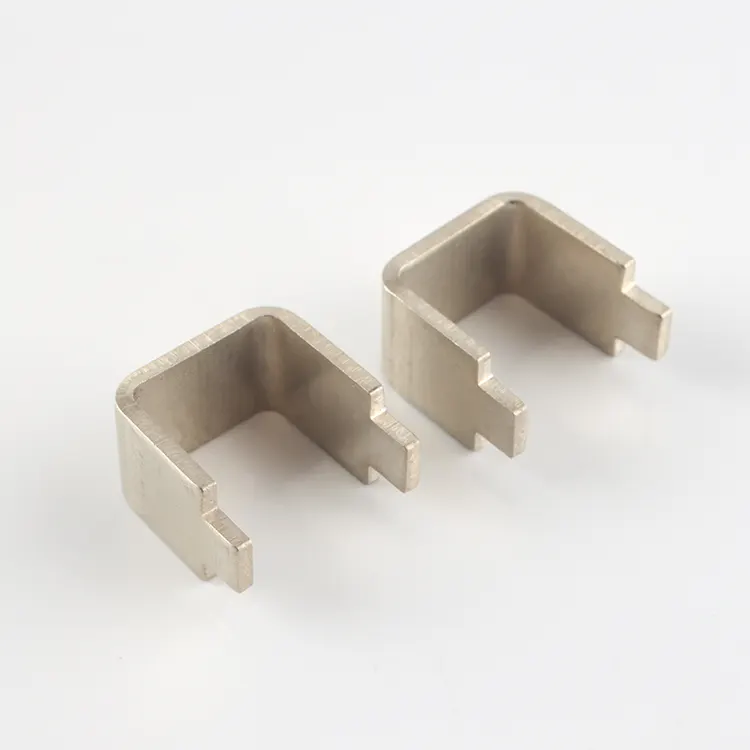

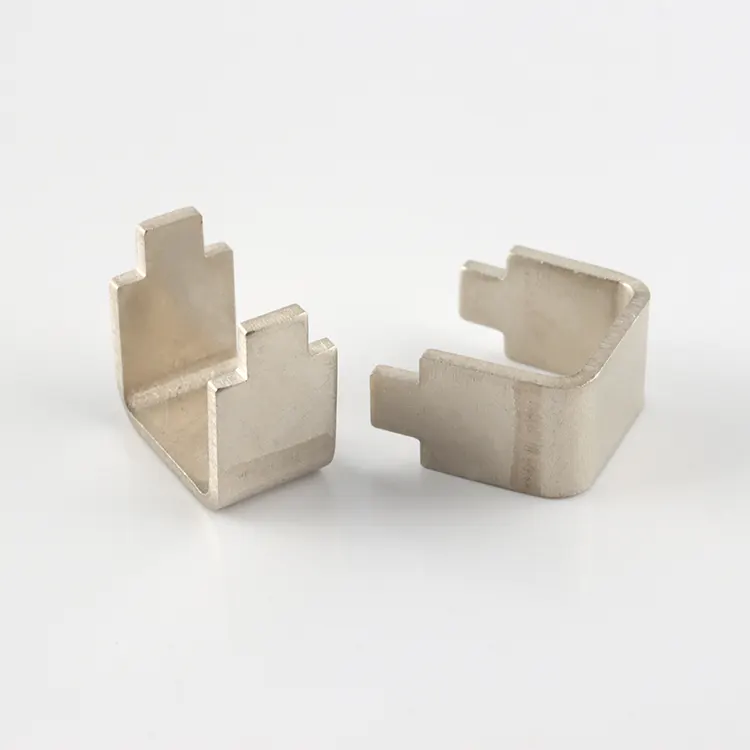

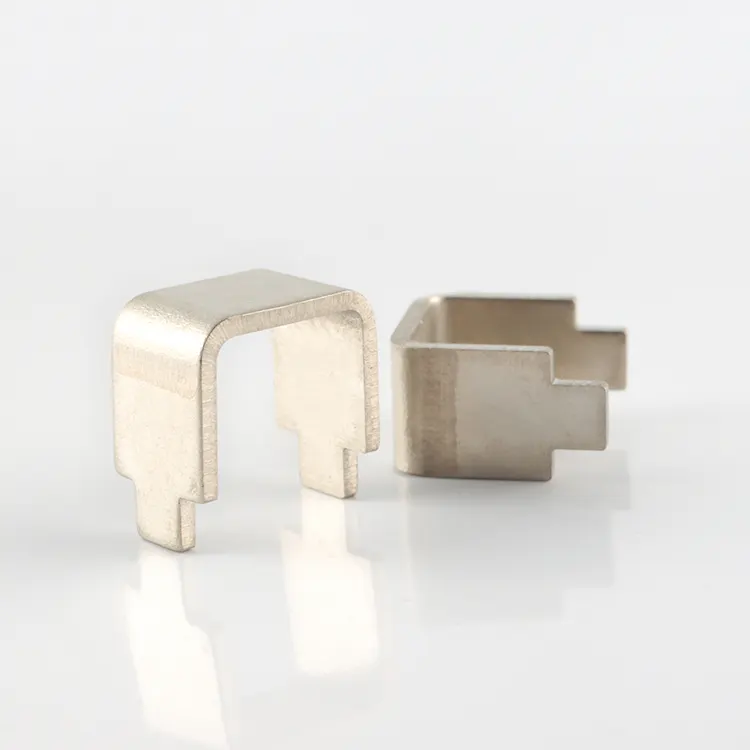

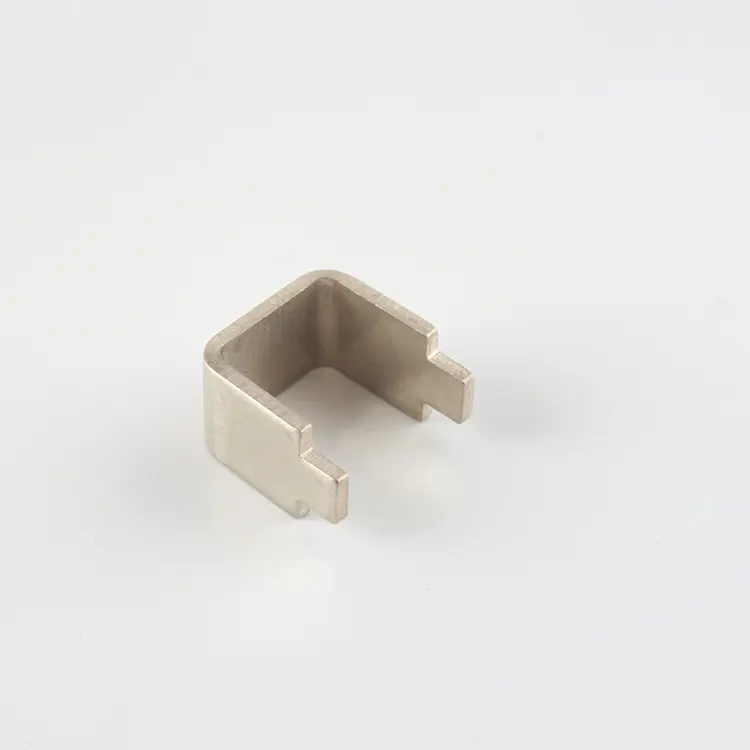

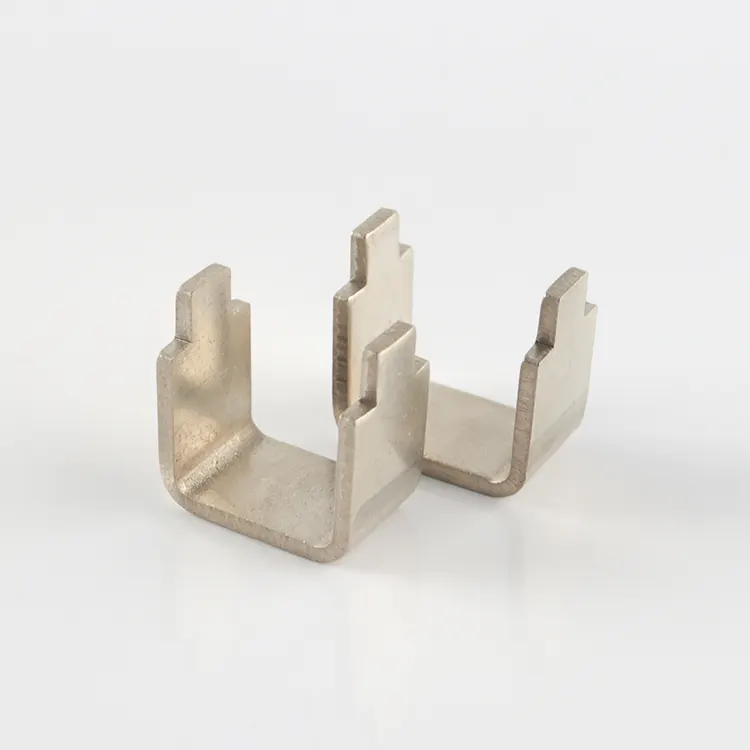

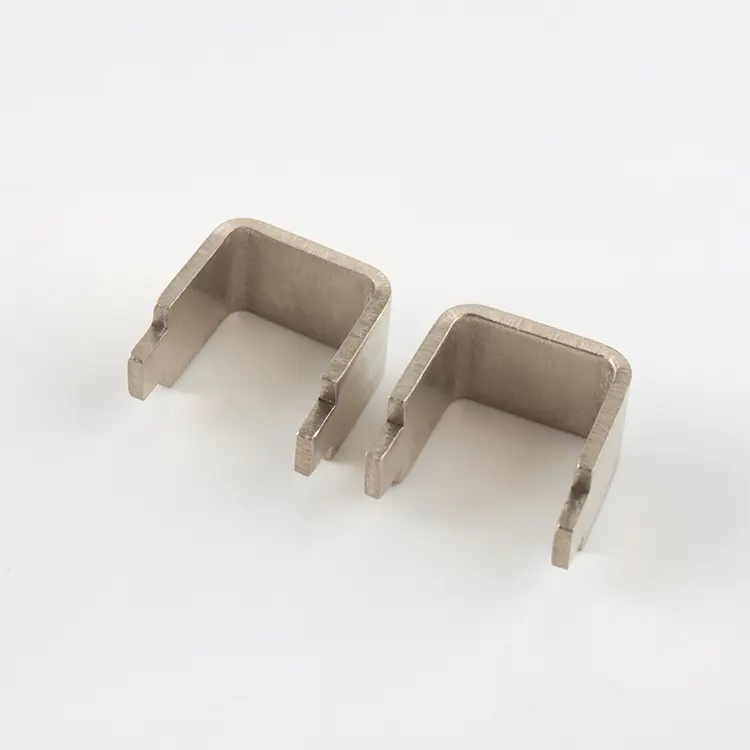

تحويلة المقاومة المنخفضة

لقد انخرطت شركة RST Electric بعمق في مجال التحويلات منخفضة المقاومة لأكثر من 10 سنوات. لقد قمنا بتطوير تحويلة مقاومة منخفضة خصيصًا للسيناريوهات التي تتطلب دقة اكتشاف عالية للغاية واستقرارًا، كما هو الحال في قطاعات السيارات والصناعة والطاقة المتجددة. لقد تناولنا قضايا عدم كفاية الدقة، وضعف الاستقرار، والقابلية للعوامل البيئية في التحويلات التقليدية عند التعامل مع السيناريوهات الحالية العالية. منتجنا متوافق على نطاق واسع مع أنظمة إدارة البطارية (BMS)، ومشغلات المحركات، والعاكسات، ومعدات تحويل الطاقة عالية التردد. إنه المكون الأساسي المفضل للعديد من موردي السيارات العالميين وشركات تخزين الطاقة.

ميزات المنتج

نحن نركز دائمًا على المتطلبات الأساسية للمشترين. تعتمد التحويلة منخفضة المقاومة هيكلًا معدنيًا بالكامل وتقنية لحام شعاع الإلكترون الفراغي المتقدمة، مما يتيح الكشف الدقيق عن التيارات العالية في ظل مقاومة منخفضة للغاية. كما أنها تتميز بمقاومة ممتازة للتآكل وخصائص مقاومة الاهتزاز، ومناسبة تمامًا لبيئات العمل القاسية مثل حجرات محركات السيارات والمعدات الصناعية الخارجية. إنه يتوافق تمامًا مع معايير RoHS وREACH البيئية، ولا داعي للقلق بشأن مخاطر الامتثال.

العملية الأساسية

نحن نستخدم تكنولوجيا اللحام بشعاع الإلكترون الفراغي، والتي تعد واحدة من المزايا الأساسية التي تميزنا عن الشركات المصنعة العادية. على عكس عمليات اللحام التقليدية، من خلال اللحام بشعاع الإلكترون الفراغي، نقوم بدمج مكونات مقاومة من السبائك عالية الدقة بسلاسة مع أقطاب نحاسية نقية في هيكل واحد متكامل. وهذا يلغي تأثير مقاومة التلامس عند مصدرها، مما يضمن الاستقرار والسلامة الميكانيكية للمنتج أثناء التشغيل على المدى الطويل.

تتم عملية اللحام بأكملها في بيئة مفرغة، مما يؤدي بشكل فعال إلى تجنب المشاكل مثل الأكسدة والتلوث بالشوائب أثناء عملية اللحام. تتميز وصلات اللحام بقوة عالية وموصلية جيدة، ويمكنها تحمل الاهتزازات الشديدة ودورات درجة الحرارة. إنها متوافقة تمامًا مع ظروف العمل المعقدة مثل قيادة المركبات وتشغيل المعدات الصناعية.

لدينا نظام إنتاج مستقل كامل، بدءًا من اختيار السبائك واللحام بشعاع الإلكترون الفراغي وحتى معالجة التخميل السطحي وفحص المنتج النهائي. نحن نتحكم في العملية بأكملها بشكل مستقل، ويتم التحكم في كل خطوة بشكل صارم لضمان اتساق جودة اللحام لكل تحويلة منخفضة المقاومة وللقضاء على انحرافات الكشف الناجمة عن عيوب العملية.

المواصفات الفنية

الأداء الكهربائي والموثوقية

مزايا الأداء الأساسية

(1) مقاومة منخفضة للغاية ودقة عالية

تتميز تحويلة المقاومة المنخفضة لدينا بنطاق مقاومة يغطي 0.1mΩ إلى 0.667mΩ، وهي قادرة على اكتشاف التيارات العالية بدقة تتراوح من 75A إلى 300A. انخفاض الجهد الكامل المقابل هو 30mV إلى 75mV. يمكنه التفاعل مباشرة مع المحولات التناظرية إلى الرقمية ومكبرات الصوت التشغيلية، دون الحاجة إلى مكونات محول إضافية. وهذا يقلل بشكل كبير من تكاليف تكامل المعدات بالنسبة للمشترين. بالإضافة إلى ذلك، نحن نقدم ثلاثة تفاوتات قياسية: ±0.5%، ±1%، و±5%. يمكن للإصدار عالي الدقة بنسبة ±0.5% أن يلبي السيناريوهات ذات متطلبات دقة الكشف العالية للغاية، مثل تقدير حالة البطارية (SoC)، مع الحد الأدنى من التسامح القابل للتخصيص الذي يصل إلى ±0.25%. يتكيف بشكل كامل مع احتياجات الشراء المختلفة.

(2) معامل درجة الحرارة المنخفضة والقدرة على التكيف مع درجات الحرارة على نطاق واسع

يتكون المكون الأساسي لجهاز التحويل من مادة سبيكة عالية الدقة، مع معامل درجة حرارة منخفض يصل إلى 25 جزء في المليون/درجة مئوية. وهذا يضمن أنه ضمن نطاق درجة حرارة العمل الواسع من -55 درجة مئوية إلى +170 درجة مئوية، يكون انحراف المقاومة صغيرًا للغاية، وتظل دقة الكشف مستقرة طوال الوقت. أثناء اختبارات الإنتاج الفعلية، وجدنا أنه حتى في البيئات القاسية مثل درجات الحرارة المرتفعة في حجرة محرك السيارة ودرجات الحرارة المنخفضة في الهواء الطلق، لا يزال جهاز التحويل هذا قادرًا على الحفاظ على أداء اكتشاف ممتاز، دون انحراف البيانات بسبب تغيرات درجة الحرارة. إنه يحل تمامًا نقطة الألم الصناعية المتمثلة في الانجراف المفرط لدرجة الحرارة للتحويلات التقليدية، وهو مناسب لمختلف سيناريوهات اختلاف درجات الحرارة المعقدة.

(3) علاج التخميل المعدني الكامل

لقد قمنا بتصميم جهاز التحويل بهيكل معدني بالكامل واعتمدنا عملية الغسيل الحمضي ومعالجة السطح التخميلية. بعد هذه المعالجة، جهاز التحويل يمتلك مقاومة قوية للغاية للكبريت، التآكل، والشيخوخة، ويمكنه أن يتحمل بشكل فعال التأثيرات البيئية مثل الرطوبة الخارجية، الغازات الصناعية المسببة للتآكل، وعوادم المركبات. وهذا يزيد بشكل كبير من عمر خدمة المنتج. سواء كان الأمر يتعلق بمعدات الطاقة المتجددة الخارجية أو البيئة القاسية داخل حجرة محرك السيارة، يمكن لجهاز التحويل هذا أن يعمل بثبات، مما يقلل تكاليف الاستبدال والصيانة اللاحقة، ويساعد المشتري على تقليل تكلفة الاستخدام الإجمالية.

(4) الحث المنخفض للغاية والقوة الدافعة الكهربائية الحرارية المنخفضة

بالنسبة لسيناريوهات مثل تحويل الطاقة عالي التردد والكشف العابر السريع، قمنا بتحسين هيكل مقاومة التحويل لضمان أن يكون الحث الطفيلي أقل من 5nH، أي ما يقرب من الصفر. يحافظ هذا التصميم بشكل فعال على سلامة الإشارة في الدوائر عالية التردد ويتجنب أخطاء القياس الناتجة عن الحث العالي المفرط في التحويلات التقليدية. بالإضافة إلى ذلك، فإن الجمع بين أقطاب النحاس النقي وبنية المواد المتجانسة يقلل من الإمكانات الكهربائية الحرارية، مما يعزز دقة الكشف. هذا التصميم مناسب بشكل خاص للتطبيقات ذات المتطلبات العالية للغاية لسلامة الإشارة، مثل دوائر التبديل عالية التردد ومحركات المحركات.

(5) اتصال كلفن بأربعة أسلاك

لقد قمنا بدمج أطراف توصيل كلفن بأربعة أسلاك على التحويلة، ومن خلال محطات كشف الجهد المستقلة، نتخلص بشكل فعال من أخطاء الكشف الناجمة عن مقاومة الرصاص، مما يحقق كشفًا حقيقيًا عالي الدقة للتيار. لا يتطلب هذا التصميم مكونات إضافية لتعويض الأخطاء من العملاء، مما يبسط عملية تكامل المعدات، مع ضمان استقرار دقة اكتشاف التحويلة أثناء التشغيل على المدى الطويل. إنها مناسبة بشكل خاص لسيناريوهات مثل التحكم الصناعي وإدارة البطارية التي لها متطلبات صارمة للكشف عن الأخطاء.

(6) شهادة الموثوقية AEC-Q200

خضعت كل تحويلة منخفضة المقاومة لاختبارات موثوقية AEC-Q200 صارمة، بما في ذلك عمليات فحص صارمة متعددة مثل دورة درجة الحرارة، والتخزين في درجة الحرارة العالية، وعمر الحمل، واختبارات الرطوبة والحرارة، للتأكد من أن المنتجات تلبي معايير الأداء الخاصة بالسيارات ويمكن تطبيقها مباشرة على المعدات الإلكترونية المتعلقة بالسيارات. نحن نصر على إجراء اختبار كهربائي بنسبة 100% لكل منتج، مع التركيز على التحقق من المعلمات الأساسية مثل المقاومة والتسامح، وكذلك إجراء اختبارات موثوقية العينات على المنتجات المجمعة لمنع إطلاق المنتجات غير المؤهلة، وتوفير ضمانات منتج مستقرة وموثوقة للمشترين.

تطبيقات المنتج

التعبئة والتغليف والتسليم

نحن نعلق أهمية كبيرة على سلامة النقل لكل تحويلة ذات مقاومة منخفضة. لقد قمنا بصياغة خطة تفصيلية للتغليف والتسليم لضمان وصول المنتجات إلى يد المشتري سليمة من المصنع. أثناء تعبئة الدفعة، سوف نضع كل تحويلة في كيس مضاد للكهرباء الساكنة مغلف بالرغوة، ثم نضعها بشكل موحد في صناديق من الورق المقوى المموج. وهذا يمنع بشكل فعال الأطراف من التلف والمكونات من التشوه أثناء النقل.

بالنسبة للمحطات الحالية ومحطات الكشف عن التحويلات، نستخدم أغطية رغوية أو أشرطة لاصقة للتثبيت لضمان بقاء المحطات مستقيمة ولا تؤثر على التثبيت والاستخدام اللاحق من قبل المشتري. عندما يتم إرسال كل دفعة من البضائع، سنقوم بإرفاق قائمة تعبئة وشهادة فحص للبضائع لتسهيل قبول المشتري والتحقق منه. وفي الوقت نفسه، نقدم مستندات فنية كاملة لتلبية متطلبات مراجعة الامتثال.

فيما يتعلق بطرق النقل، نحن نقدم خيارات مرنة: يتم نقل طلبات الدفعات الصغيرة عن طريق خدمات البريد السريع الدولية مثل DHL وFedEx وUPS، وهي سريعة وتضمن حصول المشتري على عينات أو دفعات صغيرة من البضائع بسرعة؛ يتم نقل أوامر الدفعة المتوسطة عن طريق الجو، مع الموازنة بين التوقيت والتكلفة؛ يتم نقل طلبات الدفعات الكبيرة عن طريق البحر، مما يقلل بشكل كبير من تكاليف النقل، ويتكيف بشكل كامل مع كميات الشراء المختلفة. بالإضافة إلى ذلك، نقدم أيضًا اقتراحات واضحة للتخزين. نوصي بتخزين التحويلات في بيئة داخلية بدرجة حرارة 25 درجة مئوية ± 5 درجة مئوية، ورطوبة نسبية أقل من 70%، وتهوية جيدة، وعدم وجود غازات قابلة للتآكل، لإطالة عمر خدمة المنتج عندما يكون خاملاً.

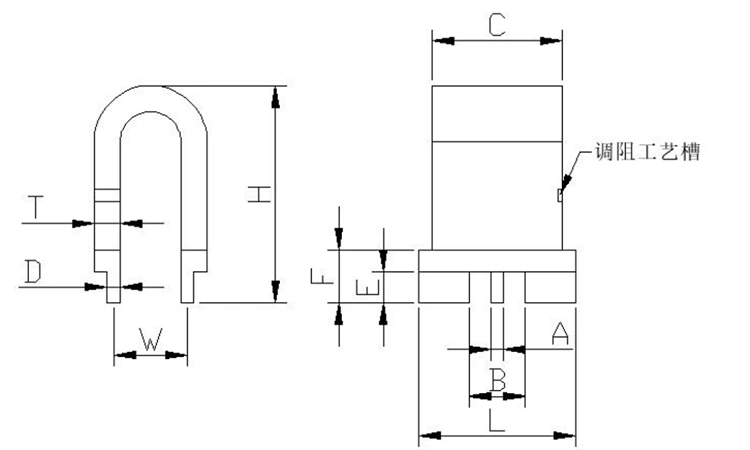

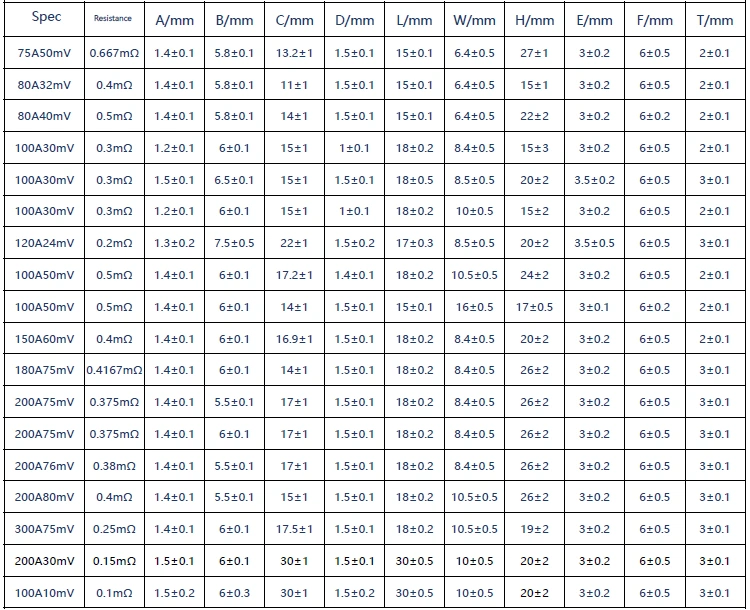

الرسم والأبعاد

أسباب اختيار RST الكهربائية

(1) العرض المباشر من المصنع المصدر

نحن مصنع معتمد قانونيًا للتحويلة ذات المقاومة المنخفضة في الصين، بعد أن كرسنا جهودنا لهذا المجال لأكثر من 10 سنوات. لدينا قاعدة إنتاج حاصلة على شهادة ISO 9001 وخط إنتاج تحويلة عالي التيار حصري. نحن نتحكم بشكل صارم في جميع عمليات الإنتاج بشكل مستقل، دون أي ارتفاع في الأسعار في أي مراحل وسيطة. يمكّن نموذج التوريد المباشر من المصنع المشترين من شراء تحويلات سلسلة FLU عالية الجودة بتكاليف معقولة، مما يعزز بشكل كبير قيمة الشراء مقابل التكلفة.

(2) دعم الفريق المحترف

لدينا فريق هندسي ذو خبرة مخصص للبحث وتطوير حلول الكشف الحالية لقطاعي السيارات والصناعة. يمكننا تقديم تصميم منتج مخصص ودعم فني بناءً على سيناريوهات التطبيق المحددة للمشترين. في الوقت نفسه، نحن نلتزم بشكل صارم بالاختبارات الكهربائية بنسبة 100% (المقاومة، التحمل، التحقق من عينات TCR)، ويخضع كل منتج لرقابة صارمة على الجودة لضمان أداء مستقر ومتسق، وتلبية متطلبات الإنتاج المجمعة للمشترين.

(3) التخطيط العالمي

تم تصدير منتجاتنا إلى أكثر من 40 دولة بما في ذلك ألمانيا والولايات المتحدة واليابان وكوريا الجنوبية والبرازيل. نحن شريك موثوق به لموردي السيارات العالميين، ومصنعي أنظمة إدارة البطاريات، ومؤسسات الطاقة الصناعية. لقد تراكمت لدينا خبرة صناعية غنية في مجالات المقاومة المنخفضة للغاية والكشف عن التيار العالي عالي الدقة. نحن على دراية بمعايير الصناعة ومتطلبات الامتثال لمختلف البلدان ويمكننا تقديم المنتجات والخدمات التي تلبي المعايير المحلية لعملائنا.

(4) تحسين خدمات التسليم وما بعد البيع

نحن نقدم فترات تسليم مرنة. بالنسبة للمواصفات القياسية، وقت التسليم هو 10-15 يوم عمل. بالنسبة للمنتجات المخصصة، وقت التسليم هو 15-25 يوم عمل. ويمكن تعديل هذه الفترات بمرونة وفقًا لجدول الإنتاج الخاص بالمشتري لضمان عدم تأثيرها على خطة الإنتاج الخاصة بالمشتري. وفي الوقت نفسه، نقدم خدمة ضمان لمدة 12 شهرًا. خلال فترة الضمان، يمكن توفير خدمات تشخيص الأعطال عن بعد وتوصيل قطع الغيار. يمكن للفرق الفنية المحترفة مساعدة المشتري في استكمال تكامل المنتج وتصحيح الأخطاء، وتوفير الحماية الكاملة لمشتريات المشتري واستخدامه طوال العملية.
