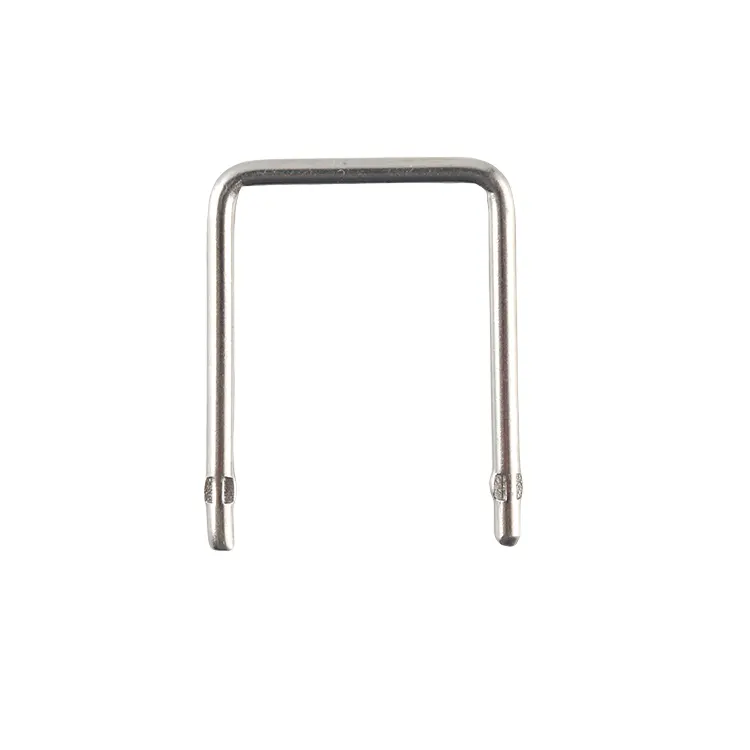

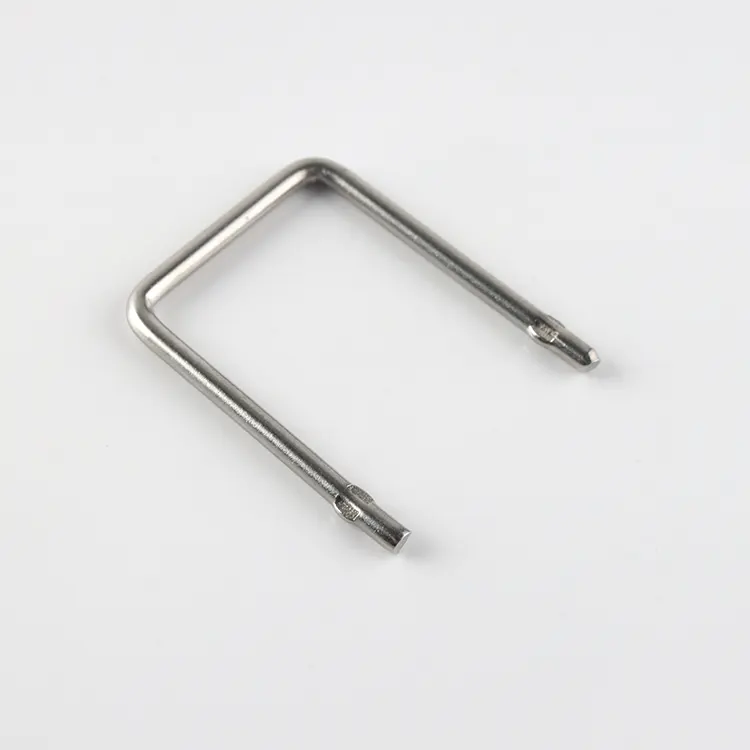

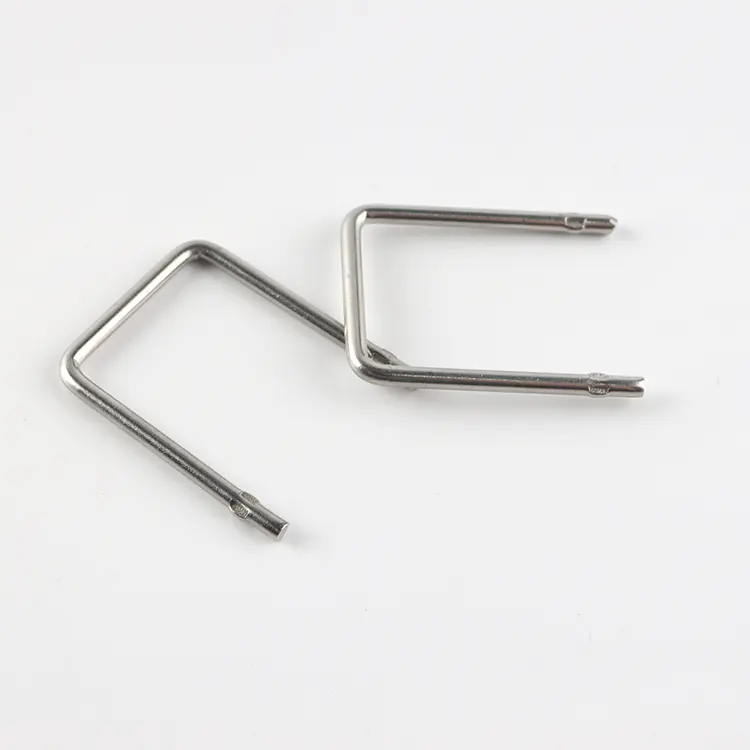

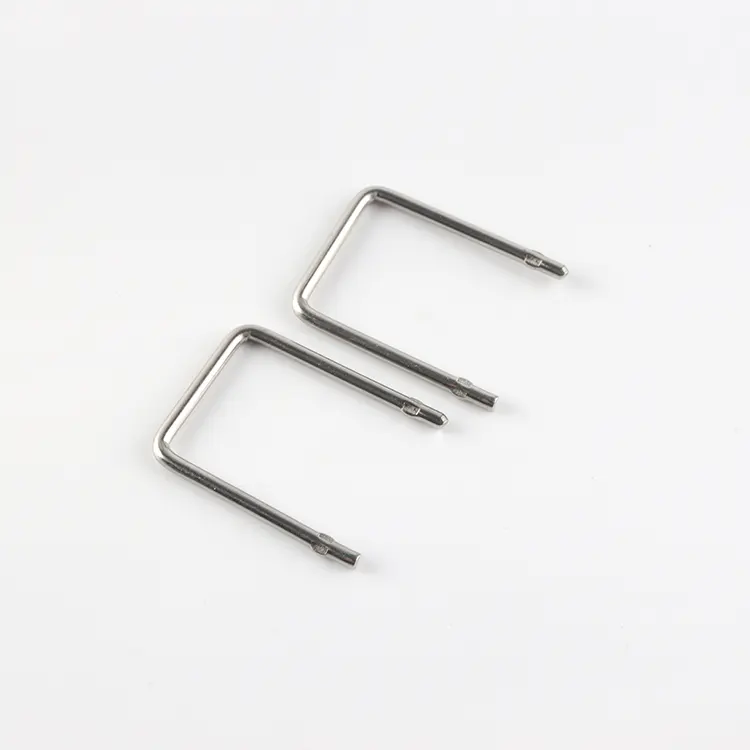

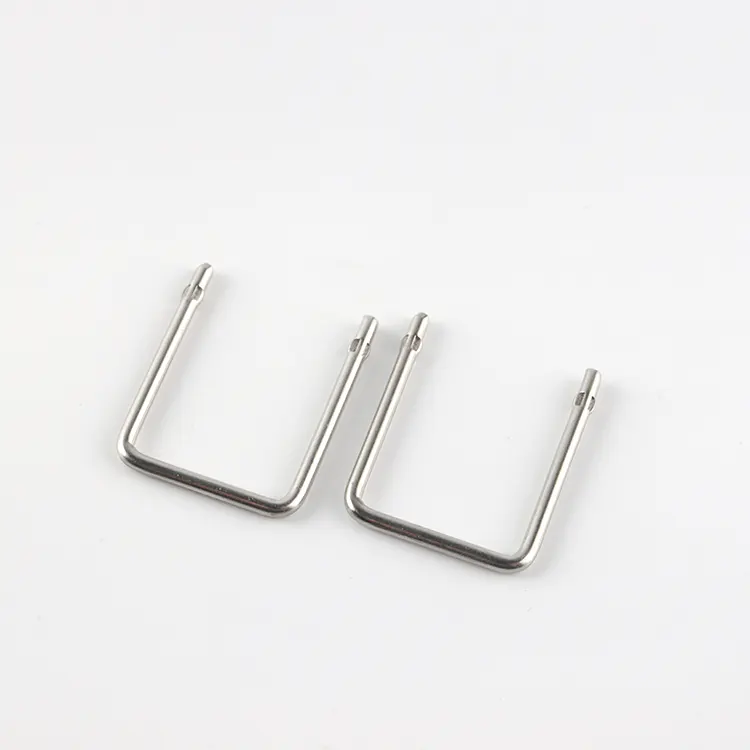

سبائك معدنية المقاوم الشعور الحالي

مزايا التصميم

يوفر المقاوم ذو السبائك المعدنية من RST Electric حلاً مستقرًا للغاية ومنخفض الحث لقياس تيارات التيار المستمر والتيار المتردد في إلكترونيات الطاقة الحديثة. مصمم خصيصًا للتطبيقات التي تكون فيها مساحة اللوحة محدودة وتكون الدقة أمرًا بالغ الأهمية، يستخدم هذا المقاوم منخفض الأوم عنصرًا معدنيًا دقيقًا من سبيكة معدنية (مانجانين أو ما شابه) يوفر مزيجًا ممتازًا من معامل درجة الحرارة المنخفضة، وقدرة الاندفاع العالي، والثبات على المدى الطويل. تسمح الحزمة الرأسية ذات الرصاص الشعاعي للمقاوم بالوقوف في وضع مستقيم، مما يقلل من بصمته مع تعزيز دوران الهواء الطبيعي حول العنصر - وهي ميزة مهمة في التخطيطات الكثيفة حيث يكون تبديد الحرارة أمرًا مثيرًا للقلق.

التحسين الهيكلي

تم تحسين بناء مقاوم العناصر المعدنية هذا من أجل الأداء الكهربائي والموثوقية الميكانيكية. يتم تصنيع العنصر المقاوم من سبيكة عالية الثبات مع معامل درجة حرارة منخفض يصل إلى ±50 جزء في المليون/درجة مئوية، مما يضمن بقاء قيمة المقاومة ثابتة تقريبًا عبر نطاق درجة حرارة التشغيل. يتم بعد ذلك لحام العنصر بأسلاك النحاس المعلبة وتغليفه في غلاف مقاوم للهب يوفر الحماية الميكانيكية بينما يسمح للتصميم في الهواء الطلق بتحقيق أقصى قدر من التبريد. يوفر المكون الناتج محاثة منخفضة للغاية، مما يجعله مناسبًا لدوائر التبديل عالية التردد حيث قد تؤدي المقاومات السلكية التقليدية إلى تحول طور غير مرغوب فيه أو ارتفاعات في الجهد.

مواصفات المقاومة والتصنيف الحالي

تمتد سلسلة FLQ53 لنطاق مقاومة يتراوح من 2mΩ إلى 50mΩ، مع تصنيفات تيار من 2.5A إلى 21A، مما يتوافق مع انخفاضات الجهد النموذجية من 50mV إلى 100mV على نطاق كامل - مثالية للواجهة المباشرة مع المحولات التناظرية إلى الرقمية ومكبرات الصوت التشغيلية. تتوافق التفاوتات القياسية البالغة ±1% و±2% و±5% مع كل من الأجهزة الدقيقة والتطبيقات ذات الأغراض العامة.

باعتبارها شركة مصنعة موثوقة لمقاومات تيار السبائك المعدنية في الصين، تجمع RST Electric بين أكثر من 10 سنوات من هندسة المقاومات الدقيقة مع مراقبة صارمة للجودة لتقديم مكونات توفر ردود فعل تيار دقيقة وخالية من الانجراف في البيئات الأكثر تطلبًا.

المواصفات الفنية

ميزات المنتج

1. قيم مقاومة منخفضة للغاية - من 2mΩ إلى 50mΩ، مما يتيح قياسًا دقيقًا للتيارات من بضعة أمبيرات إلى أكثر من 20A مع الحد الأدنى من فقدان الطاقة وانخفاض الجهد المنخفض.

2. معامل درجة الحرارة المنخفضة (TCR) – ±50 جزء في المليون/درجة مئوية إلى ±100 جزء في المليون/درجة مئوية يضمن قيم مقاومة مستقرة عبر اختلافات درجات الحرارة، وهو أمر بالغ الأهمية للاستشعار الدقيق للتيار.

3. الحث المنخفض للغاية - يعمل بناء السبائك المعدنية على التخلص فعليًا من الحث الطفيلي، مما يجعله مثاليًا لدوائر التبديل عالية التردد والاستجابة العابرة السريعة.

4. نطاق تيار واسع - يغطي 2.5 أمبير إلى 21 أمبير في سلسلة واحدة، مما يوفر مرونة التصميم عبر مستويات طاقة متعددة.

5. البصمة الرأسية المدمجة - التصميم المستقيم المصنوع من الرصاص الشعاعي يقلل من استهلاك منطقة ثنائي الفينيل متعدد الكلور، مما يسمح بوضع المكونات الكثيفة.

6. ثبات وموثوقية عالية - يوفر عنصر السبائك المعدنية الدقيقة ثباتًا ممتازًا على المدى الطويل ومقاومة للدراجات الحرارية.

7. طلاء مقاوم للهب - مغلف بمادة متينة مقاومة للهب تلبي متطلبات السلامة للإلكترونيات الصناعية والاستهلاكية.

8.التفاوتات الدقيقة - متوفرة بـ ±1%، ±2%، ±5%، و±10% لاستيعاب التصميمات عالية الدقة والحساسة للتكلفة.

9. المعلمات القابلة للتخصيص - قيم المقاومة الخاصة، وتشكيل الرصاص، والأزواج المتطابقة المتاحة للمتطلبات الخاصة بالتطبيق.

10. تكامل ثنائي الفينيل متعدد الكلور بسهولة - درجة الرصاص الشعاعية القياسية (5 مم إلى 50 مم حسب التصنيف الحالي) المتوافقة مع معدات الإدراج الآلية.

تطبيقات المنتج

الرسم والأبعاد

الحزمة والشحن

تضمن RST Electric التوصيل الآمن لكل مقاوم حساس للتيار من السبائك المعدنية:

● التعبئة بالجملة: يتم تعبئة المقاومات في أكياس مضادة للكهرباء الساكنة مع حشوة رغوية، ثم يتم وضعها في علب كرتون مموجة لمنع انحناء الرصاص وتشوه العناصر.

● حماية الرصاص: يتم الحفاظ على الخيوط مستقيمة باستخدام أغطية طرفية رغوية أو فواصل بلاستيكية لتشكيل الرصاص.

● التوثيق: قوائم التعبئة وشهادات التفتيش متضمنة مع كل شحنة.

● خيارات الشحن: البريد السريع (DHL/FedEx/UPS) للكميات الصغيرة، والشحن الجوي للكميات المتوسطة، والشحن البحري للطلبات بالجملة.

التعليمات

س: لماذا اخترت RST Electric؟

ج: لقد شاركنا بعمق في مجال مقاومات كشف تيار السبائك المعدنية لأكثر من 10 سنوات. لدينا قاعدة إنتاج حاصلة على شهادة ISO 9001. نحن نتحكم بشكل مستقل في كل خطوة بدءًا من اختيار السبائك وتشكيلها وحتى اكتشافها طوال العملية، دون أي خطوات وسيطة. وهذا يضمن فعالية أعلى من حيث التكلفة. علاوة على ذلك، يتميز المقاوم ذو الإحساس بالتيار المصنوع من السبائك المعدنية بدقة عالية وتبديد جيد للحرارة، وهو مناسب لمختلف سيناريوهات الطاقة الإلكترونية.

س: ما هي خدمات التخصيص المدعومة؟

ج: يتم دعم التخصيص كامل الأبعاد، بما في ذلك التصنيف الحالي (2.5 أمبير - 21 أمبير)، وقيمة المقاومة (2mΩ - 50mΩ)، والتسامح (منخفض يصل إلى ±0.5%)، وتشكيل الرصاص (بما في ذلك ارتفاع الدعم المخصص)، وطلاء الرصاص (رصاص القصدير، والقصدير النقي، والطلاء بالذهب)، بالإضافة إلى التعديلات الشخصية للمعلمات مثل معامل درجة الحرارة، وTCR، وما إلى ذلك.

س: ما هي ضمانات الجودة؟

ج: يخضع كل مقاوم استشعار لتيار السبائك المعدنية لاختبار كهربائي بنسبة 100% (قيمة المقاومة، والتسامح، وTCR)، ويتم إجراء اختبارات الموثوقية الداخلية للتحقق من الاستقرار في ظل دورة درجة الحرارة ودورة التيار. نحن نتبع بدقة معيار ISO 9001 لضمان أن كل منتج يلبي متطلبات الجودة الصناعية.

س: ما هي ضمانات التسليم وما بعد البيع؟

ج: بالنسبة للمنتجات ذات المواصفات القياسية، فإن فترة التسليم هي 7-10 أيام؛ بالنسبة للمنتجات المخصصة، فمن 10-15 يوما. سيتم توفير تقارير الاختبار الكاملة وشهادات المواد وما إلى ذلك مع البضائع. نحن نقدم ضمانًا لمدة 12 شهرًا. سيتم توفير تشخيص الأخطاء عن بعد وتوريد قطع الغيار والدعم الفني. يمكن أيضًا تقديم المساعدة في إكمال تكامل المنتج وتصحيح الأخطاء.
