مقاوم استشعار تيار الهواء المفتوح

تصميم في الهواء الطلق وميزة حرارية

يوفر مقاوم استشعار تيار الهواء الطلق من RST Electric حلاً متخصصًا للمهندسين الذين يحتاجون إلى قياس التيارات العالية بدقة في التجميعات الإلكترونية المدمجة. على عكس التحويلات التقليدية التي يتم تركيبها على السطح والتي تبدد الحرارة مباشرة إلى PCB، يستخدم مقاوم الهواء المفتوح هذا تكوينًا رأسيًا من الرصاص نصف قطري يضع عنصر استشعار السبائك المعدنية فوق لوحة الدائرة. يخلق هذا البناء الفريد فجوة هوائية أسفل المكون، مما يسمح للحمل الحراري الطبيعي بحمل الحرارة بعيدًا وتقليل الضغط الحراري بشكل كبير على الآثار والمكونات القريبة - وهي ميزة مهمة في مراحل الطاقة المزدحمة بكثافة.

البناء الأساسي والأداء

جوهر هذا المقاوم أومي المنخفض هو عنصر سبيكة معدنية دقيقة (كونستانتان أو نيتشروم)، تم اختياره لمعامل درجة الحرارة المستقر (40 جزء في المليون/درجة مئوية) وقدرته على الحفاظ على الدقة مع اختلافات درجات الحرارة. يتم تشكيل العنصر في حلقة في الهواء الطلق ومدعومة بأسلاك نحاسية قوية معلبة تعمل أيضًا بمثابة التوصيل الكهربائي. يقلل هذا التصميم من الحث الطفيلي، مما يجعل سلسلة OAR مناسبة بشكل خاص لدوائر التبديل عالية التردد حيث قد تؤدي المقاومات السلكية التقليدية إلى تحولات طورية غير مقبولة. التجميع بأكمله خالٍ من الرصاص ومتوافق مع RoHS، مع هيكل مقاوم للاشتعال يلبي متطلبات السلامة الصارمة.

مواصفات سلسلة OAR وخبرة التصنيع

تمتد سلسلة OAR على نطاق مقاومة يتراوح من 5mΩ إلى 100mΩ - وهي مثالية لتوليد قطرات جهد منخفضة المستوى تتناسب مع التيارات من عدة أمبيرات إلى عشرات الأمبيرات. تتوافق التفاوتات القياسية البالغة ±1% و±2% و±5% مع كل من الأجهزة الدقيقة والتطبيقات ذات الأغراض العامة. تغطي تقييمات الطاقة 1 وات و3 وات و5 وات نطاقًا واسعًا من الاستخدامات، بدءًا من مراقبة الطاقة الأساسية لوحدة المعالجة المركزية وحتى اكتشاف تفريغ البطارية. باعتبارها شركة مصنعة موثوقة لمقاومات استشعار تيار الهواء المفتوح في الصين، تجمع RST Electric بين أكثر من 10 سنوات من هندسة المقاومات الدقيقة مع مراقبة الجودة الصارمة لتقديم المكونات التي توفر ردود فعل تيار دقيقة وموثوقة في إلكترونيات الطاقة المطلوبة.

المواصفات الفنية

ميزات المنتج

تم تصميم مقاوم استشعار تيار الهواء الطلق الخاص بنا خصيصًا لسيناريوهات الكشف الحالية الدقيقة، مما يلبي المتطلبات الصارمة لمجال إلكترونيات الطاقة بشكل كامل.

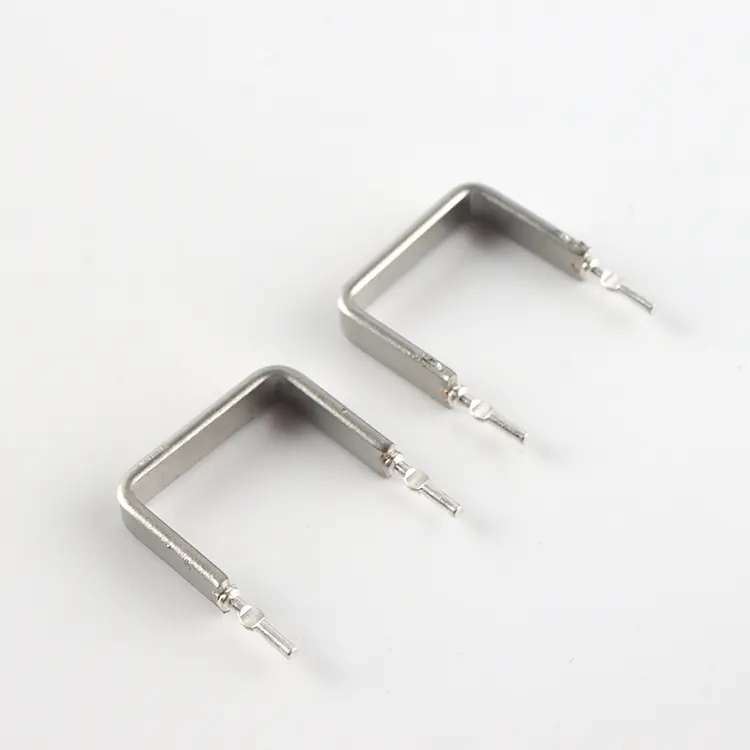

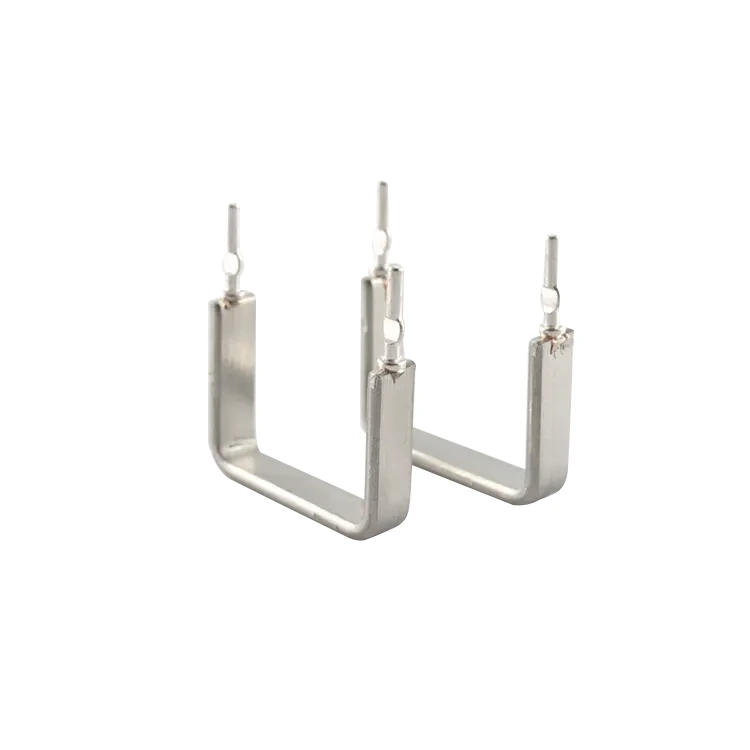

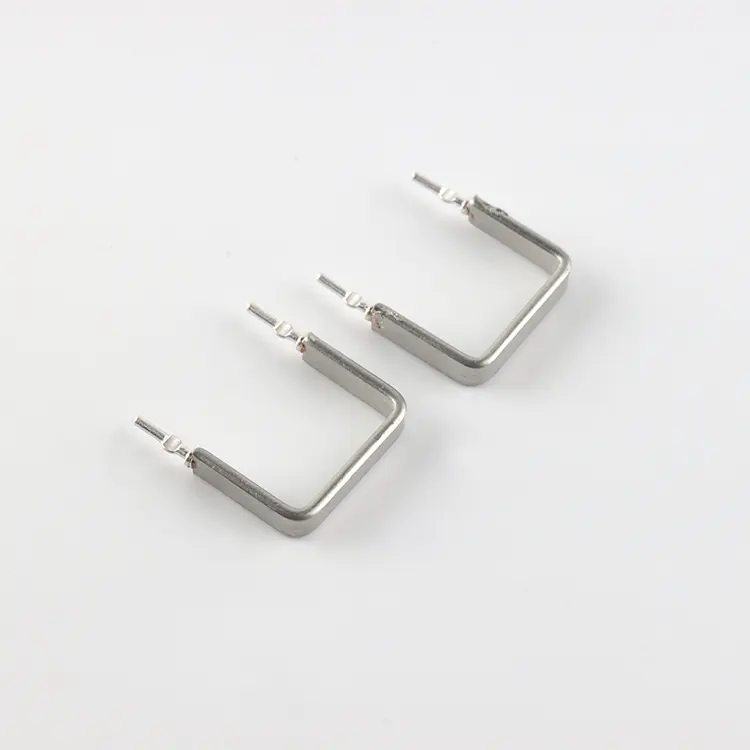

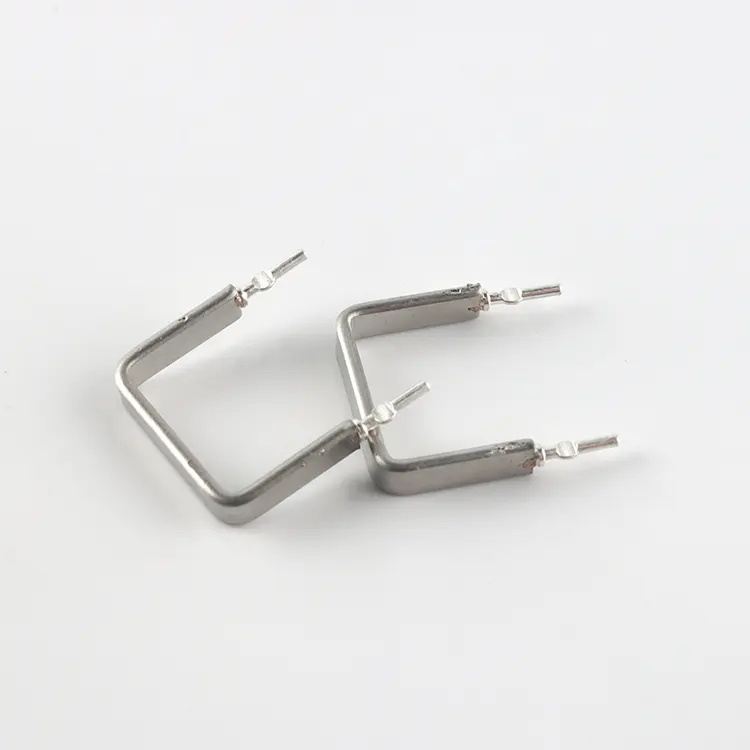

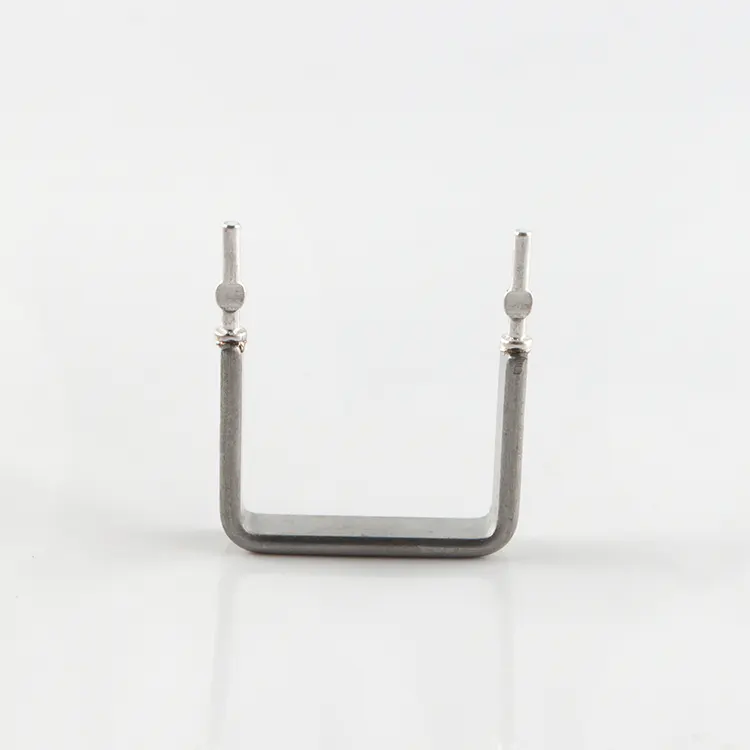

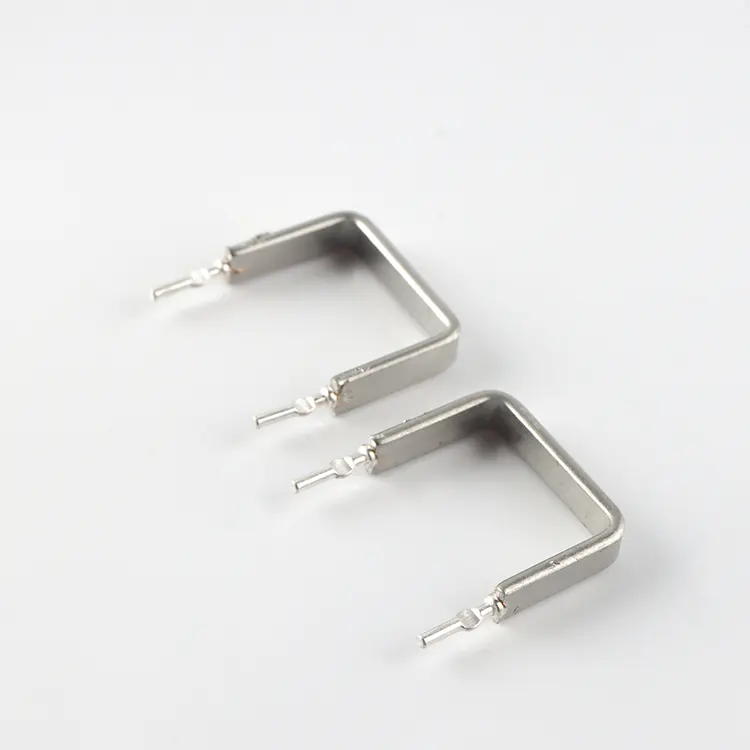

نحن نعتمد تصميم هيكل عمودي مفتوح، مما يرفع عنصر المقاومة فوق لوحة دائرة PCB لتشكيل فجوة هوائية سفلية. وهذا يسمح بتبديد الحرارة بسرعة من خلال الحمل الحراري الطبيعي، مما يقلل بشكل فعال من الضغط الحراري على الدوائر المجاورة والمكونات الحساسة. ويعتبر هذا التصميم مفيدًا بشكل خاص في وحدات الطاقة ذات الكثافة السكانية العالية، مما يعزز الاستقرار العام بشكل كبير.

تغطي قيمة مقاومة المنتج نطاقًا منخفضًا جدًا من 5mΩ إلى 100mΩ، مما يتيح قياس تيار كبير مع تقليل فقدان الطاقة وانخفاض الجهد. إنه مجهز بمعامل درجة حرارة منخفضة 40 جزء في المليون/درجة مئوية، مما يحافظ على ثبات المقاومة في البيئات المتغيرة لدرجة الحرارة ويضمن دقة الكشف الحالي، وهو مناسب لسيناريوهات العمل الديناميكية.

يتميز المنتج بهيكل غير ملفوف ذو حلقة مفتوحة، مما يقلل من الحث الطفيلي ويتكيف مع دوائر التبديل عالية التردد، وتجنب تحولات الطور. المكونات الأساسية مصنوعة من سبائك دقيقة مثل النحاس والنيكل (CuNi) والنيكل والكروم (NiCr)، جنبًا إلى جنب مع هيكل ملحوم بالكامل، مما يضمن توصيلات ميكانيكية وكهربائية قوية يمكنها تحمل الاهتزاز والضغط الحراري، مع عمر خدمة طويل.

بالإضافة إلى ذلك، المنتج صغير الحجم، مع تخطيط عمودي يوفر بشكل كبير مساحة لوحة PCB مقارنة بالمقاومات المحورية الأفقية أو الكبيرة SMD، مما يلبي متطلبات التخطيط الكثيف. يمكن أن تتكيف الخيوط الشعاعية مع أقطار ثقب ثنائي الفينيل متعدد الكلور القياسية، المتوافقة مع اللحام الموجي والتجميع اليدوي، وموازنة إنتاج الأتمتة واحتياجات التشغيل اليدوي، مع الامتثال لمعايير RoHS، وتتميز بهيكل مقاوم للحريق، وتلبية متطلبات السلامة وحماية البيئة للإلكترونيات الصناعية والاستهلاكية، مع تفاوتات منخفضة تصل إلى ±0.5%، ومناسبة لسيناريوهات الكشف عالية الدقة.

تطبيقات المنتج

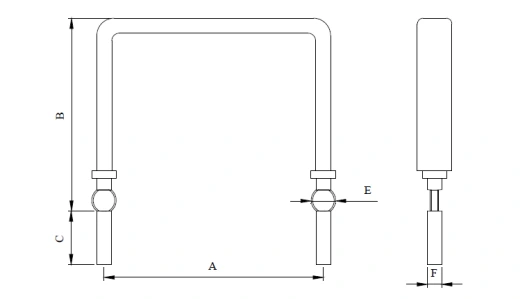

الرسم والأبعاد

الحزمة والشحن

تعلق RST Electric أهمية كبيرة على سلامة النقل لكل مقاوم استشعار لتيار الهواء المفتوح. لقد قامت بصياغة خطة شاملة للتعبئة والتسليم لضمان تسليم المنتجات سليمة للعملاء ولضمان تجربة الشراء.

فيما يتعلق بتغليف الدفعة، يتم وضع كل مقاوم في كيس مقاوم للصدمات مع حشوة رغوية، ثم يتم وضعه في صندوق من الورق المقوى المموج. هذا يمنع بشكل فعال الأسلاك من الانحناء والمكونات من التشوه، وبالتالي تجنب الضرر الناتج عن الاصطدامات أثناء النقل. بالنسبة لأجزاء الرصاص، نستخدم أغطية طرفية رغوية أو وسادات بلاستيكية لتحديد موضع الرصاص لإصلاحها، مما يضمن بقاء الخيوط مستقيمة ولا تؤثر على التثبيت والاستخدام اللاحق.

بالنسبة لكل شحنة، سنرفق قائمة تعبئة وشهادة فحص مع البضائع، مما يسهل قبول العميل والتحقق منه، وتلبية متطلبات مراجعة الامتثال. يتم تكييف طريقة الشحن بمرونة مع كميات الشراء المختلفة: يتم إرسال طلبات الدفعات الصغيرة عن طريق الخدمات الدولية السريعة مثل DHL وFedEx وUPS، مع التسليم السريع؛ يتم اختيار أوامر الدفعة المتوسطة للنقل الجوي، مع الموازنة بين وقت التسليم والتكلفة؛ يتم إرسال طلبات الدفعات الكبيرة عن طريق النقل البحري، مما يقلل تكاليف النقل، ويلبي متطلبات وقت التسليم للعملاء بشكل كامل.

قبل تعبئة جميع المنتجات، سيتم إجراء اختبار كهربائي بنسبة 100%، مع التركيز على اكتشاف قيمة المقاومة والتسامح، وكذلك إجراء عمليات فحص بصرية للمظهر للتأكد من أن كل منتج يلبي معايير الأداء المحددة ولا يتم إنتاج أي منتجات دون المستوى المطلوب.

القوة الأساسية لشركتنا

باعتبارها شركة مصنعة معتمدة قانونيًا في الصين، فقد كرست شركة RST Electric جهودها لإنتاج مقاومات استشعار تيار الهواء المفتوح لأكثر من 10 سنوات. ومن خلال التركيز على المجال المتخصص، أثبتت قدراتها المهنية وأصبحت خيارًا موثوقًا للعملاء العالميين.

تحقق شركة RST Electric التحكم الذاتي الكامل في العملية. بدءًا من اختيار مواد السبائك المعدنية وتشكيل المكونات واللحام وحتى فحص المنتج النهائي، يتم إكمال جميع المهام بشكل مستقل بواسطة الفريق الداخلي. يتم التحكم بدقة في كل خطوة لضمان جودة المنتج المستقرة والموحدة. نحن نلتزم بنموذج التوريد المباشر من المصنع، مع هيكل تكلفة شفاف وعدم وجود أي ارتفاع إضافي في الأسعار في أي وصلات وسيطة. يتيح ذلك للعملاء شراء مقاومات سلسلة OAR عالية الجودة بتكاليف معقولة.

تمتلك RST Electric قاعدة إنتاج حاصلة على شهادة ISO 9001، ومجهزة بخط إنتاج مخصص للمقاومات ذات الدقة المنخفضة. يخضع كل منتج لاختبارات كهربائية بنسبة 100%، كما يتم أيضًا إجراء اختبارات الأداء الحراري والموثوقية الداخلية للتحقق من فعالية التبريد المفتوح. يركز فريق هندسي ذو خبرة على حلول الكشف الحالية في مجال إلكترونيات الطاقة ويمكنه تلبية احتياجات العملاء بدقة.

يتم تصدير منتجات RST Electric إلى أكثر من 40 دولة بما في ذلك ألمانيا والولايات المتحدة واليابان وكوريا الجنوبية والبرازيل. إنها مورد موثوق به لمصنعي الطاقة العالميين، وشركات إلكترونيات السيارات، ومصنعي المحركات الصناعية. لقد تراكمت لديها خبرة غنية في تطبيقات الكشف عن التيار ذات المقاومة المنخفضة للغاية وعالية الدقة.

تقدم RST Electric التخصيص الكامل. يمكن تخصيص الطاقة وقيمة المقاومة والتسامح والمواد وتشكيل الأسلاك وطلاء الأسلاك وفقًا لمتطلبات العملاء. وفي الوقت نفسه، توفر فترة تسليم مرنة تتراوح من 10 إلى 25 يوم عمل، ووثائق فنية كاملة، وضمان لمدة 12 شهرًا وتشخيص الأخطاء عن بعد والدعم الفني. فهو يضمن العملية الكاملة لشراء العملاء وتكامل المنتج.
