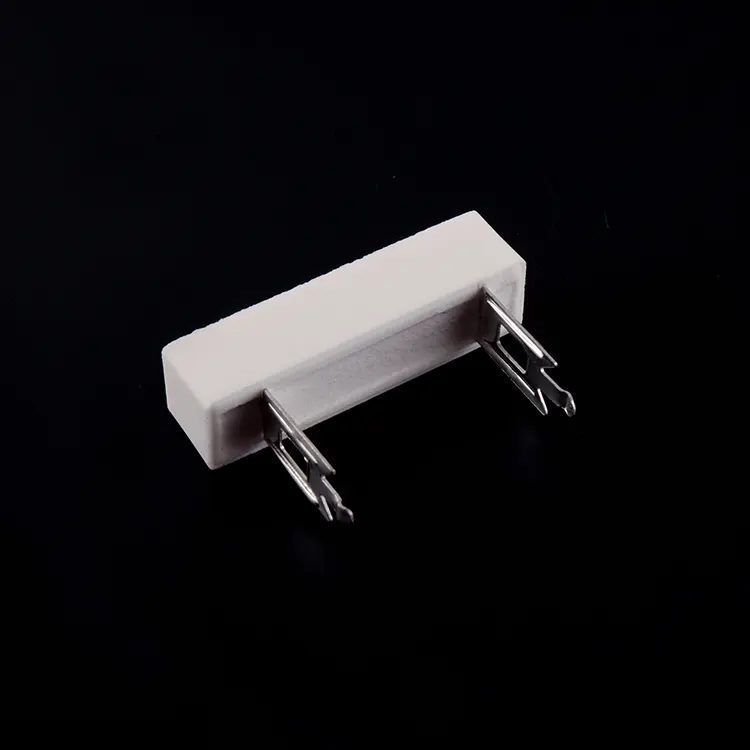

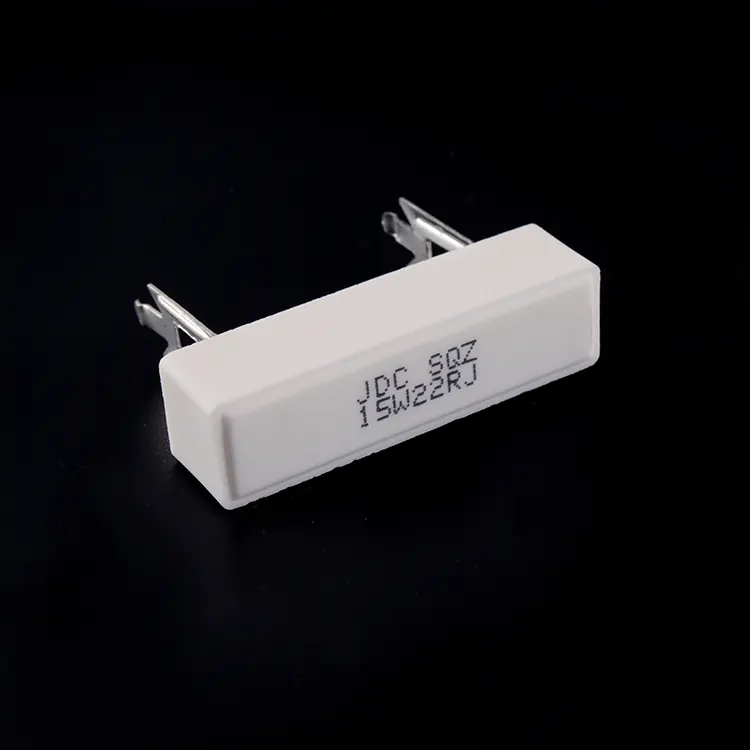

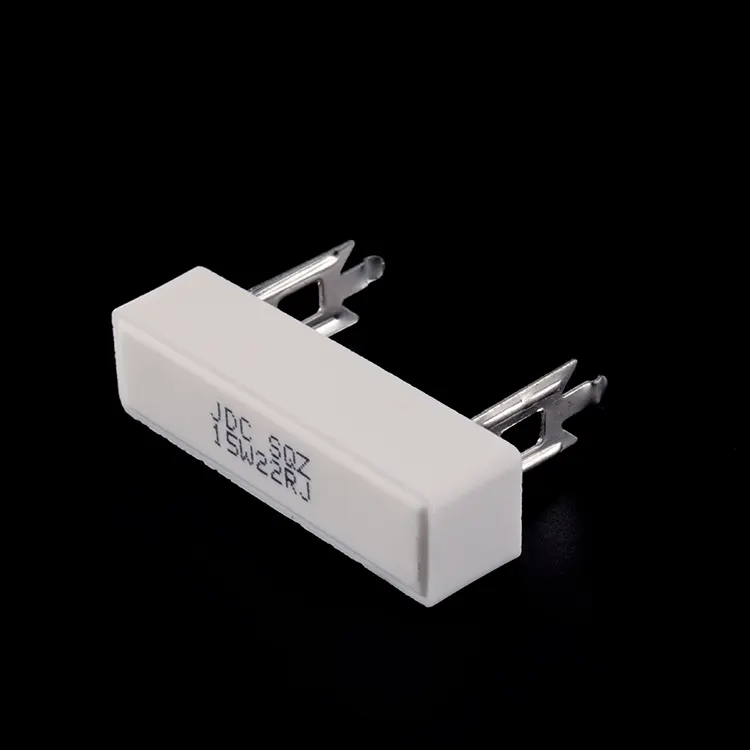

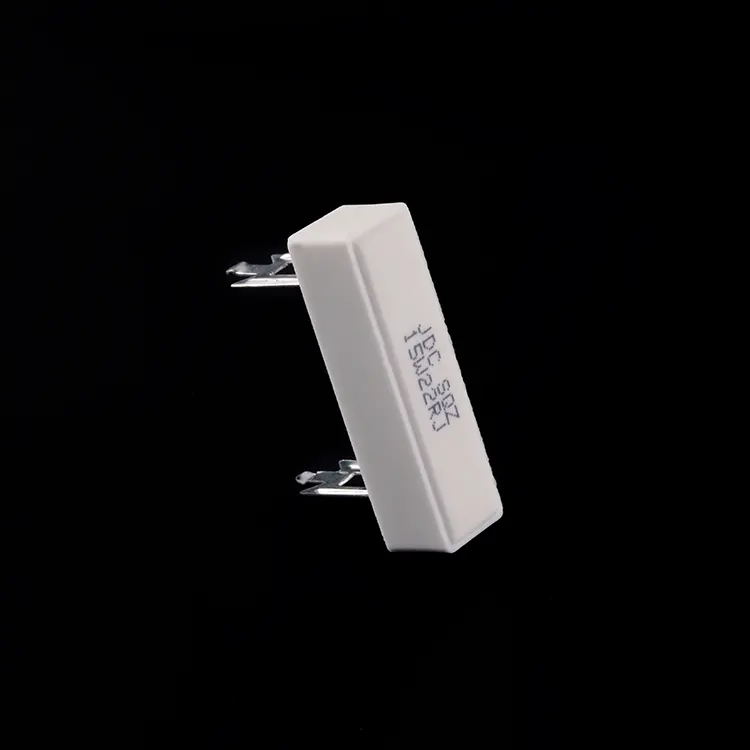

يقدم المقاوم السلكي الأسمنتي المحوري من RST Electric حلاً كلاسيكيًا تم اختباره عبر الزمن للتطبيقات التي تتطلب معالجة قوية للطاقة في تكوين قياسي من الرصاص المحوري. على عكس المقاومات ذات الرصاص الشعاعي أو المقاومات المثبتة على الهيكل، يتميز مقاوم الطاقة عبر الفتحة هذا بأسلاك تمتد من طرفي الجسم الخزفي المستطيل، مما يسمح بتركيبه أفقيًا على مركبات ثنائي الفينيل متعدد الكلور أو استخدامه مع مواضع لتبريد مرتفع. يعمل هذا التوجه المحوري التقليدي على تبسيط تخطيط PCB، ويسهل الإدخال التلقائي، ويتيح الاستبدال السهل في سيناريوهات الخدمة الميدانية.
يؤكد بناء هذا المقاوم المغطى بالسيراميك على الأداء الحراري والسلامة الميكانيكية. يتم جرح العنصر المقاوم - المتوفر في البناء السلكي لقدرة نبض عالية وقيم مقاومة منخفضة (تصل إلى 0.1 أوم) أو الفيلم المعدني لضوضاء منخفضة وقيم مقاومة عالية (تصل إلى 100 كيلو أوم) - بدقة أو ترسيبه على ركيزة خزفية، ثم يتم تغليفه في حشوة من السيليكا غير العضوية ويتم وضعه في علبة سيراميك مقاومة للهب. يوفر الشكل المستطيل وضعًا ثابتًا، بينما توفر الخيوط المحورية احتفاظًا قويًا بمفاصل اللحام. تمتد سلسلة SQZ إلى نطاق طاقة واسع — بدءًا من 5 وات لمصادر الطاقة المدمجة إلى 100 وات لمحركات الأقراص الصناعية — مما يجعلها خيارًا متعدد الاستخدامات عبر التطبيقات المتنوعة.
تخضع كل وحدة للتحقق الشامل من الجودة. يضمن اختبار قابلية اللحام تغطية >90% تحت درجة حرارة 260±5 درجة مئوية لمدة ثانيتين. يتم التحقق من مقاومة العزل الكهربائي عند 500 فولت تيار متردد لمدة 5 ثوانٍ دون أي عطل. يتم الحفاظ على معامل درجة الحرارة عند ± ± 250 جزء في المليون/درجة مئوية. يؤكد تدوير درجة الحرارة من -55 درجة مئوية إلى +200 درجة مئوية السلامة الهيكلية، بينما يؤكد اختبار التحمل عند الجهد المقدر لمدة 1000 ساعة على الموثوقية على المدى الطويل. يؤكد اختبار التحميل الزائد عند طاقة مصنفة 10× (ملف سلكي) أو طاقة مصنفة 5× (فيلم معدني) على قدرة النبض. باعتبارها شركة مصنعة موثوقة لمقاومات الأسلاك الأسمنتية المحورية في الصين، تجمع RST Electric بين أكثر من 10 سنوات من الخبرة الهندسية لمقاومات الطاقة مع التصنيع الدقيق لتقديم المكونات التي تقدم أداءً موثوقًا في كل من بيئات الإنتاج كبيرة الحجم وبيئات الصيانة الميدانية.
|

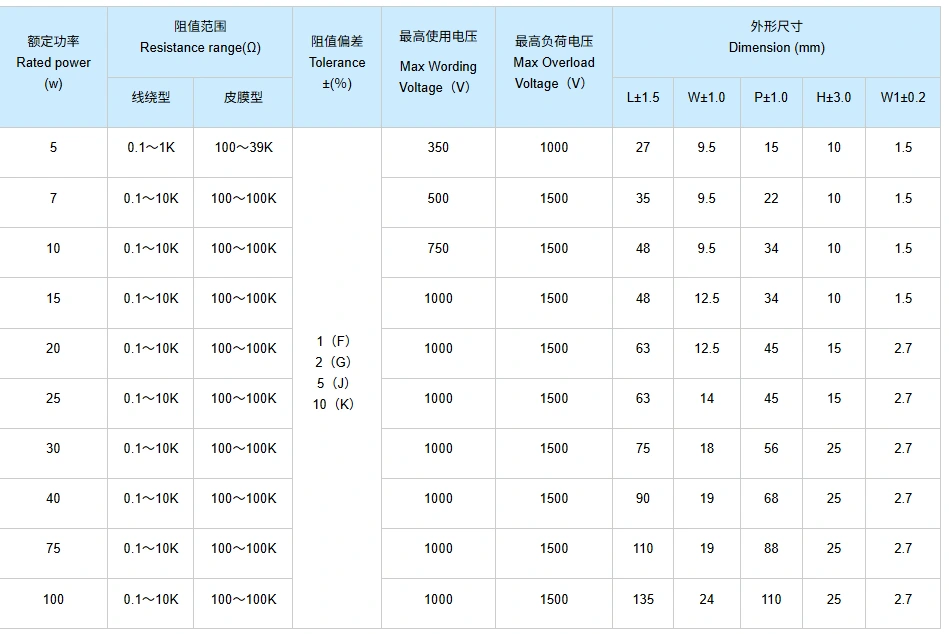

المعلمة |
مواصفة |
|
مسلسل |
SQZ (الأسمنت المحوري) |
|
القوة المقدرة |
5 واط، 7 واط، 10 واط، 15 واط، 20 واط، 25 واط، 30 واط، 40 واط، 75 واط، 100 واط |
|
نطاق المقاومة (الملف السلكي) |
0.1Ω – 10kΩ (حسب تصنيف الطاقة) |
|
نطاق المقاومة (فيلم معدني) |
100 أوم - 100 كيلو أوم (حسب تصنيف الطاقة) |
|
تسامح |
±1% (F)، ±2% (G)، ±5% (J)، ±10% (K) |
|
معامل درجة الحرارة (TCR) |
أقل من ±250 جزء في المليون/درجة مئوية |
|
الحد الأقصى لجهد العمل |
350 فولت - 1000 فولت (حسب تصنيف الطاقة) |
|
أقصى جهد الزائد |
1000 فولت - 1500 فولت (حسب تصنيف الطاقة) |
|
عازلة تحمل الجهد |
500VAC لمدة 5 ثواني |
|
مقاومة العزل |
≥ 100 ميجا أوم عند 500 فولت تيار مستمر |
|
نطاق درجة حرارة التشغيل |
-55 درجة مئوية إلى +200 درجة مئوية |
|
مواد الإسكان |
سيراميك مقاوم للهب |
|
التغليف |
حشو السيليكا غير العضوية |
|
الإنهاء |
يؤدي النحاس المحوري المعلب |
|
قوة الرصاص |
اختبار سحب 10N، لا يوجد ضرر واضح |
|
امتثال |
بنفايات، سي |
1. تكوين الرصاص المحوري القياسي - يؤدي الخروج من طرفي الجسم المستطيل، مما يتيح تركيب ثنائي الفينيل متعدد الكلور من خلال الفتحة، أو تركيب المواجهة، أو التثبيت القائم على المقبس.
2. نطاق طاقة واسع - من 5 وات إلى 100 وات في سلسلة واحدة، يغطي تطبيقات متنوعة بدءًا من مصادر الطاقة المدمجة وحتى محركات الأقراص الصناعية.
3. تقنية العنصر المزدوج - خيار السلك السلكي لقدرة النبض العالية (10× التحميل الزائد) والمقاومة المنخفضة (0.1Ω)؛ خيار الفيلم المعدني للضوضاء المنخفضة والمقاومة العالية (100 كيلو أوم).
4. غلاف سيراميك مقاوم للهب - مغلف بحشو السيليكا غير العضوي داخل علبة سيراميك لتبديد الحرارة بشكل ممتاز، والعزل الكهربائي، والحماية الميكانيكية.
5. تشغيل بدرجة حرارة عالية - تشغيل مستمر حتى +200 درجة مئوية لدرجة حرارة السطح مع تخفيض خطي للاستخدام الآمن.
6. معامل درجة الحرارة المنخفضة - ± ± 250 جزء في المليون/درجة مئوية يضمن قيم مقاومة مستقرة عبر نطاق درجة حرارة التشغيل الكامل.
7.التفاوتات الدقيقة - متوفرة من ±1% إلى ±10% لتلبية متطلبات الدوائر الضيقة أو التصميمات الحساسة للتكلفة.
8. قوة الرصاص القوية - يضمن اختبار السحب 10N التركيب الموثوق به من خلال الفتحة وسلامة وصلة اللحام.
9. التحقق الشامل من الجودة - اختبار 100% لقابلية اللحام، وقوة العزل الكهربائي، والقدرة على التحمل وفقًا لمعايير IEC 60115.

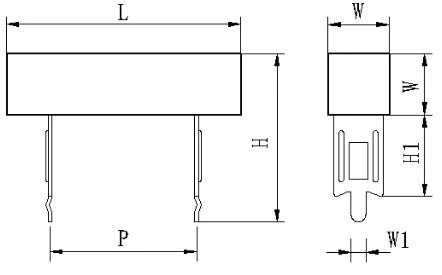

10. الحزمة القياسية - تعمل الأبعاد المتسقة عبر تقييمات الطاقة على تبسيط تخطيط ثنائي الفينيل متعدد الكلور وإدارة المخزون.
|
صناعة |
تطبيق محدد |
وصف |
|
إمدادات الطاقة |
محولات الطاقة AC-DC |
قم بتحميل المقاومات والمصدات والنازفين في مصادر الطاقة الخارجية. |
|
فتح الإطار إمدادات الطاقة |
المقاومات الحالية وشبكات المقسم في وحدات الطاقة الصناعية. |
|
|
التحكم في المحركات |
محركات التردد المتغير |
مقاومات الكبح ودوائر الكبح في محركات الأقراص ذات الطاقة المنخفضة إلى المتوسطة. |
|
البداية الناعمة |
تدفق المقاومات الحد الحالية لبدء تشغيل المحرك. |
|
|
أجهزة منزلية |
مكيفات الهواء ثنائي الفينيل متعدد الكلور |
التحكم في سرعة المروحة ومنع زيادة التيار في الوحدات الداخلية والخارجية. |
|
وحدات تحكم الثلاجة |
مقاومات تفريغ وصلة التيار المستمر في الضواغط التي تعمل بالعاكس. |
|
|
أفران الميكروويف |
المقاومات النازفة ذات الجهد العالي في مصادر الطاقة المغنطرونية. |
|
|
المعدات الصناعية |
شواحن البطاريات |
مقاومات التحميل والاستشعار الحالي في أجهزة الشحن الصناعية والسيارات. |
|
ماكينات اللحام |
دوائر تحديد التيار وقاطع التيار في آلات اللحام القائمة على العاكس. |
|
|
الالكترونيات الاستهلاكية |
لوحات الطاقة للتلفزيون |
مقاومات Snubber و degaussing في مصادر طاقة تلفزيون LED / LCD. |
|
مكبرات الصوت |
مقاومات الباعث وشبكات Zobel في مكبرات الصوت من الصنف AB و الصنف D. |
|
|
الاختبار والقياس |
إمدادات الطاقة مقاعد البدلاء |
مقاومات حمل الخرج للاختبار والمعايرة. |
|
الأحمال الإلكترونية |
عناصر تبديد الطاقة في أحمال التيار المستمر القابلة للبرمجة. |
|
|
الطاقة المتجددة |
محولات الطاقة الشمسية |
مقاومات تفريغ وصلة التيار المستمر في أنظمة العاكس الكهروضوئية. |
|
وحدات تحكم توربينات الرياح |
مقاومات الكبح لأنظمة التحكم في الملعب. |

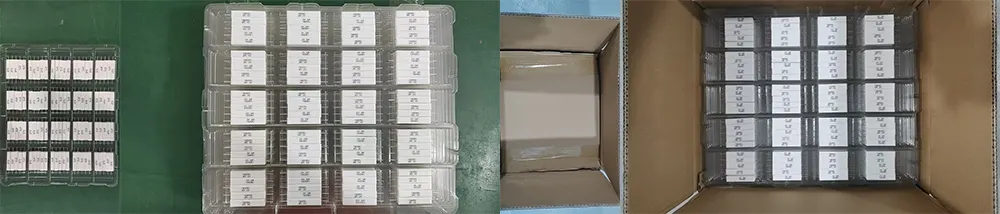

تضمن شركة RST Electric التسليم الآمن لكل مقاوم سلكي من الأسمنت المحوري:
● التعبئة بالجملة: يتم تعبئة المقاومات في أكياس بلاستيكية مضادة للكهرباء الاستاتيكية مع بطانة من الرغوة، ثم يتم وضعها في علب كرتون مموجة لمنع انحناء الرصاص وتلف السيراميك.
● حماية الرصاص: يتم الاحتفاظ بالأسلاك المحورية بشكل مستقيم باستخدام أغطية طرفية أو شرائط رغوية.
● التوثيق: قوائم التعبئة وشهادات التفتيش متضمنة مع كل شحنة.
● خيارات الشحن: البريد السريع (DHL/FedEx/UPS) للكميات الصغيرة، والشحن الجوي للكميات المتوسطة، والشحن البحري للطلبات بالجملة.
تخضع جميع الوحدات للاختبار الكهربائي والفحص البصري بنسبة 100% قبل التعبئة والتغليف للتأكد من أنها تلبي قيم المقاومة المحددة والمعايير التجميلية.
باعتبارها شركة مصنعة محترفة تتمتع بخبرة تزيد عن عشر سنوات في مجال المقاومات، تركز RST Electric على البحث وإنتاج المقاومات السلكية ذات الأسمنت المحوري. بفضل تراكمها التكنولوجي الناضج، أصبحت موردًا موثوقًا به في الصناعة. لدينا قدرات إنتاج مستقلة كاملة، ونكمل العملية بأكملها بدءًا من لف الأسلاك، وترسيب الأفلام المعدنية، وحتى التعبئة والتغليف والاختبار بشكل مستقل. نحن نتحكم بدقة في كل خطوة لضمان جودة المنتج المستقرة والموحدة.
لدينا قاعدة إنتاج حاصلة على شهادة ISO 9001، ومجهزة بخط إنتاج مقاوم سيراميك الرصاص المحوري المخصص. يخضع كل مقاوم لاختبار كهربائي شامل، يغطي المؤشرات الأساسية مثل قيمة المقاومة، وخصائص العزل الكهربائي، والعزل. وفي الوقت نفسه، يتم إجراء الاختبارات ذات الصلة مثل دورة درجة الحرارة والمتانة وفقًا صارمًا لمعيار IEC 60115 لضمان موثوقية المنتج.
نحن نعتمد نموذج التوريد المباشر من المصنع، دون أي علامة على المستوى المتوسط. الأسعار شفافة ومعقولة، مما يتيح للعملاء الحصول على منتجات عالية الجودة بتكلفة مناسبة. من خلال الاستفادة من خبرتنا الواسعة في الصناعة، يمكننا تقديم خدمات تخصيص مرنة، تغطي العديد من المعلمات مثل الطاقة، وقيمة المقاومة، والتسامح، وTCR، وما إلى ذلك. بالإضافة إلى ذلك، يمكننا توفير خيارات تخصيص مخصصة مثل لف الملف بدون محاثات وتشكيل سلك الرصاص، وفقًا لمتطلبات العملاء.
تُباع منتجاتنا في جميع أنحاء العالم في أكثر من 40 دولة، وتخدم مجالات مختلفة مثل إمدادات الطاقة ومحرك السيارات والإلكترونيات الاستهلاكية. كما نقدم أيضًا ضمانًا لمدة 12 شهرًا، وتشخيص الأخطاء عن بعد، وتوريد قطع الغيار، والدعم الفني الاحترافي. يمكن لفريق الخبراء لدينا تقديم إرشادات حول تكامل المنتج لتلبية الاحتياجات المتنوعة للعملاء المختلفين بشكل كامل. بفضل الاحترافية والموثوقية، اكتسبنا اعترافًا من العملاء في جميع أنحاء العالم.
