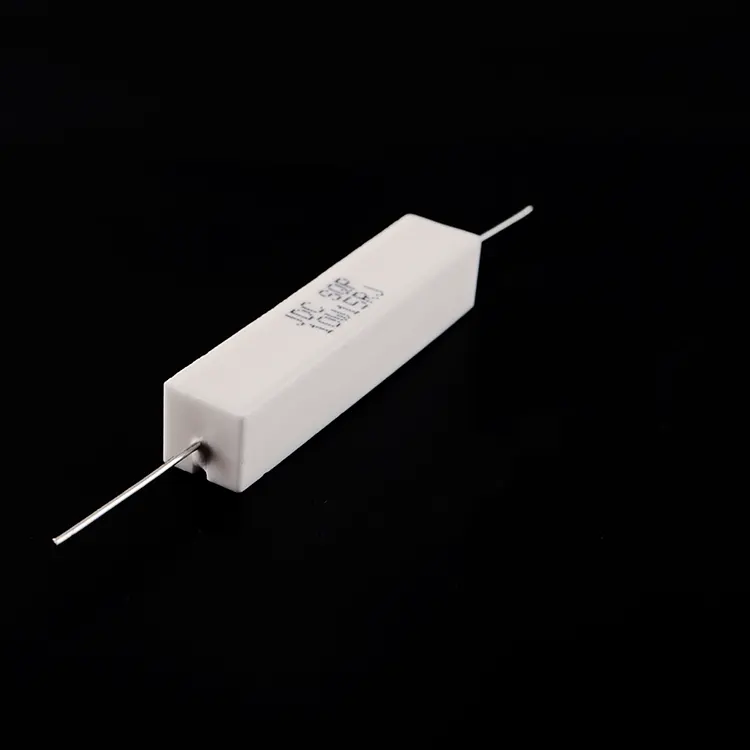

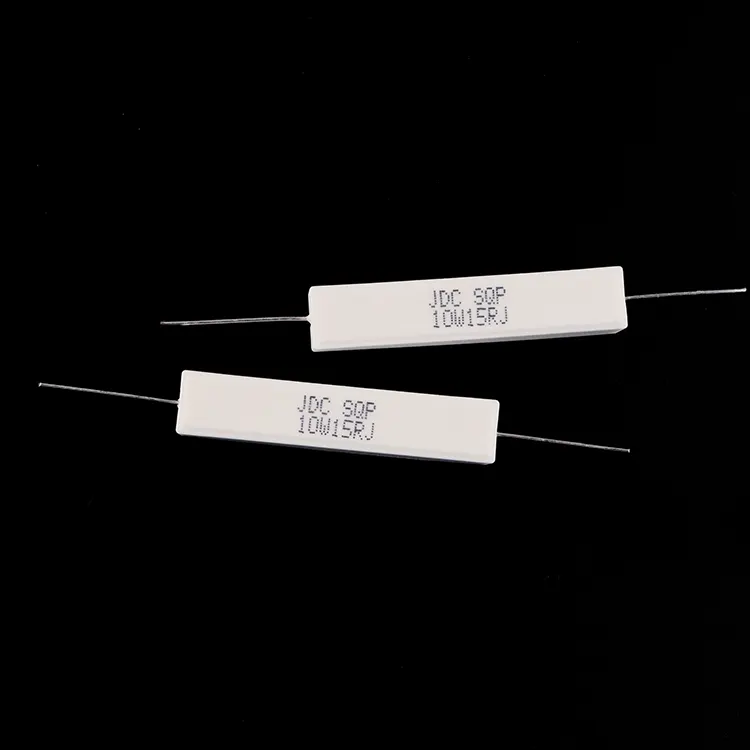

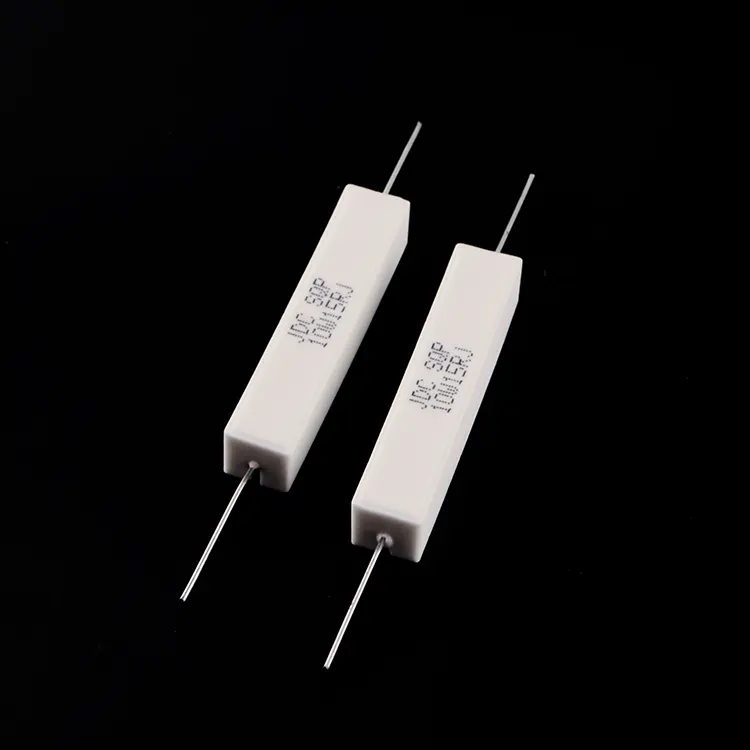

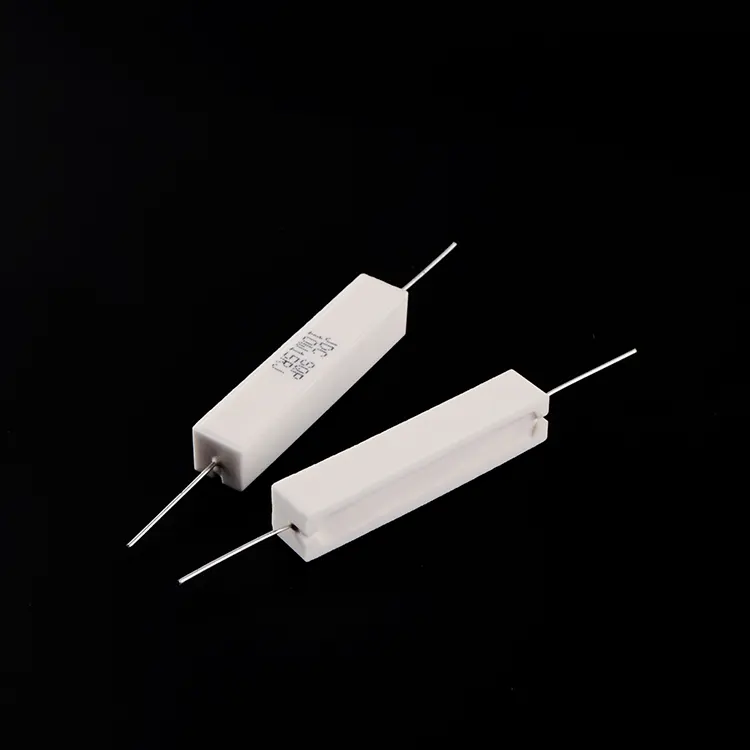

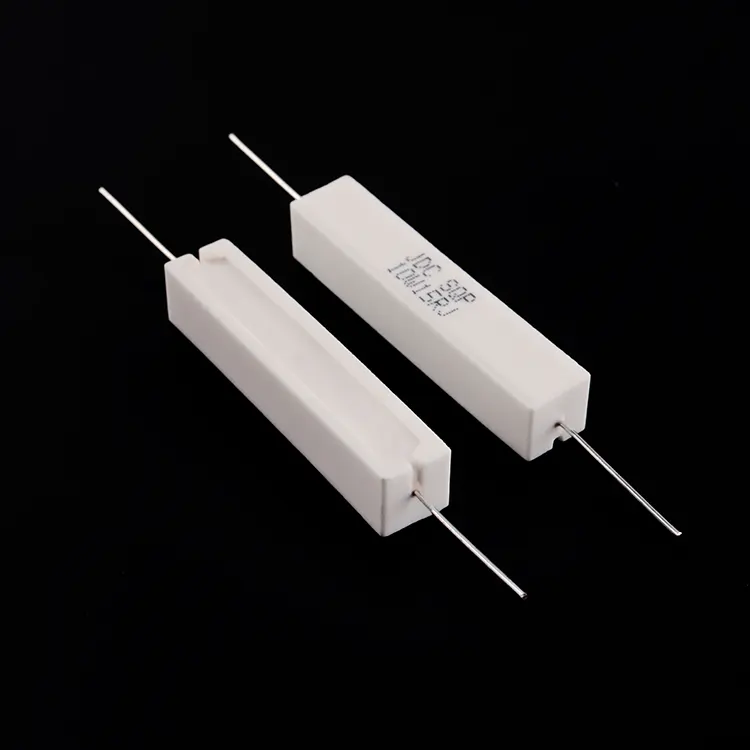

يمثل المقاوم الخزفي الأفقي من RST Electric مجموعة مكونات كلاسيكية ومتعددة الاستخدامات تعمل على موازنة التعامل مع الطاقة والموثوقية والفعالية من حيث التكلفة. تم تصميم مقاوم الطاقة الخزفي هذا، المغطى بهيكل سيراميك مستطيل مع أسلاك محورية، للتركيب من خلال الفتحة على لوحات الدوائر المطبوعة أو تركيب الهيكل باستخدام الأقواس. توفر مادة الغلاف - السيراميك المقاوم للحرارة العالية والمقاوم للهب - توصيلًا حراريًا ممتازًا وعزلًا كهربائيًا وحماية ميكانيكية، مما يسمح للمقاوم بالعمل بشكل مستمر عند درجات حرارة سطحية تصل إلى +200 درجة مئوية دون تدهور.
داخليًا، توفر سلسلة SQP تقنيتين متميزتين من العناصر: إنشاء الأسلاك السلكية للتطبيقات التي تتطلب قدرة نبضية عالية وقيم مقاومة منخفضة (تصل إلى 0.1 أوم)، وإنشاء الأفلام المعدنية للتطبيقات التي تتطلب ضوضاء أقل وقيم مقاومة أعلى (تصل إلى 100 كيلو أوم). يتم تغليف كلا الإصدارين بحشوة السيليكا غير العضوية، مما يضمن كفاءة نقل الحرارة ومقاومة الرطوبة والاهتزاز. يعمل تكوين الرصاص الأفقي (المحوري) على تبسيط تخطيط PCB والإدخال التلقائي، بينما يوفر الشكل المستطيل المسطح تركيبًا ثابتًا وعلامات واضحة لسهولة التعرف عليها.
تخضع كل وحدة للتحقق الصارم من الجودة. يضمن اختبار قابلية اللحام تغطية >90% تحت درجة حرارة 260±5 درجة مئوية لمدة ثانيتين. يتم التحقق من مقاومة العزل الكهربائي عند 500 فولت تيار متردد لمدة 5 ثوانٍ دون أي عطل. يتم الحفاظ على معامل درجة الحرارة ضمن ± ± 300 جزء في المليون/درجة مئوية. تؤكد دورة درجة الحرارة من -55 درجة مئوية إلى +200 درجة مئوية (3 دورات) السلامة الميكانيكية، بينما يضمن اختبار التحمل عند الجهد المقدر لمدة 1000 ساعة الاستقرار على المدى الطويل. يتحقق اختبار التحميل الزائد بقدرة 5 × أو 10 × (حسب نوع العنصر) من قدرة النبض. باعتبارها شركة مصنعة موثوقة للمقاومات الخزفية الأفقية في الصين، تجمع RST Electric ما يزيد عن 10 سنوات من الخبرة الهندسية للمقاومات مع التصنيع الدقيق لتقديم المكونات التي تلبي المتطلبات الصعبة للإلكترونيات الحديثة.
|

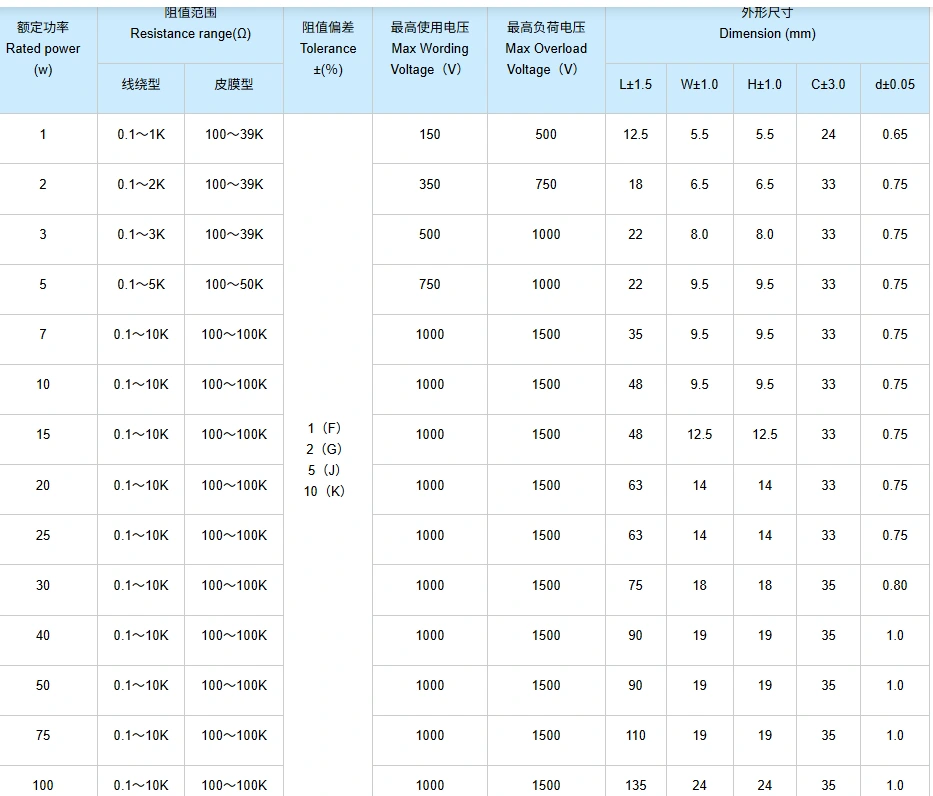

نموذج |
SQP (سيراميك أفقي) |
|
القوة المقدرة |
1 واط، 2 واط، 3 واط، 5 واط، 7 واط، 10 واط، 15 واط، 20 واط، 25 واط، 30 واط، 40 واط، 50 واط، 75 واط، 100 واط |
|
نطاق المقاومة (الملف السلكي) |
0.1Ω – 10kΩ (حسب تصنيف الطاقة) |
|
نطاق المقاومة (فيلم معدني) |
100 أوم - 100 كيلو أوم (حسب تصنيف الطاقة) |
|
تسامح |
±1% (F)، ±2% (G)، ±5% (J)، ±10% (K) |
|
معامل درجة الحرارة (TCR) |
≥ ±300 جزء في المليون/درجة مئوية |
|
الحد الأقصى لجهد العمل |
150 فولت - 1000 فولت (حسب تصنيف الطاقة) |
|
أقصى جهد الزائد |
500 فولت – 1500 فولت (حسب تصنيف الطاقة) |
|
عازلة تحمل الجهد |
500VAC لمدة 5 ثواني |
|
مقاومة العزل |
≥ 100 ميجا أوم عند 500 فولت تيار مستمر |
|
نطاق درجة حرارة التشغيل |
-55 درجة مئوية إلى +200 درجة مئوية |
|
مواد الإسكان |
سيراميك مقاوم للهب |
|
التغليف |
حشو السيليكا غير العضوية |
|
الإنهاء |
يؤدي النحاس المحوري المعلب |
|
قوة الرصاص |
اختبار سحب 10N، لا يوجد ضرر واضح |
|
امتثال |
بنفايات، سي |
1. نطاق طاقة واسع - من 1 وات إلى 100 وات في سلسلة واحدة، يغطي تطبيقات متنوعة بدءًا من دوائر الإشارة الصغيرة وحتى الأحمال عالية الطاقة.
2. تقنية العنصر المزدوج – خيار السلك لمقاومة منخفضة وقدرة نبض عالية؛ خيار الفيلم المعدني لانخفاض مستوى الضجيج والمقاومة العالية.
3. غلاف سيراميك مقاوم للهب - مغلف بحشو السيليكا غير العضوي داخل علبة سيراميك، مما يوفر تبديدًا ممتازًا للحرارة، وعزلًا كهربائيًا، وحماية ميكانيكية.
4. تشغيل بدرجة حرارة عالية - تشغيل مستمر حتى +200 درجة مئوية لدرجة حرارة السطح مع تخفيض خطي للاستخدام الآمن.
5.التفاوتات الدقيقة - متوفرة من ±1% إلى ±10% لتلبية متطلبات الدوائر الضيقة أو التصميمات الحساسة للتكلفة.
6. قوة طرفية قوية - يضمن اختبار السحب 10N التركيب الموثوق به من خلال الفتحة وسلامة وصلة اللحام.
7. التحقق الصارم من الجودة - اختبار 100% لقابلية اللحام، وقوة العزل الكهربائي، والقدرة على التحمل يضمن الموثوقية الميدانية.
8.Low TCR - ± ± 300 جزء في المليون / درجة مئوية يضمن قيم مقاومة مستقرة عبر نطاق درجة حرارة التشغيل.
9. مقاومة ممتازة للرطوبة - اختبار الحرارة الرطبة عند 40 درجة مئوية / 95% رطوبة نسبية لمدة 96 ساعة يؤكد الأداء في البيئات الرطبة.
10. عامل الشكل الموحد - تعمل الأبعاد المتسقة عبر تقييمات الطاقة على تبسيط تخطيط ثنائي الفينيل متعدد الكلور وإعداد معدات الإدراج التلقائي.
|
صناعة |
تطبيق محدد |
وصف |
|
إمدادات الطاقة |
تبديل إمدادات الطاقة |
مقاومات التحميل، والدوائر العازلة، والنازفين في محولات AC-DC وDC-DC. |
|
إمدادات الطاقة الخطية |
تمرير الترانزستورات وشبكات مقسم الجهد في الإمدادات المنظمة. |
|
|
أجهزة منزلية |
مكيفات الهواء |
مقاومات تحديد التيار والتحكم في سرعة المروحة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). |
|
الغسالات |
مقاومات الكبح للتحكم في المحركات وقمع الطفرة. |
|
|
أفران الميكروويف |
المقاومات النازفة للمكثفات ذات الجهد العالي. |
|
|
الضوابط الصناعية |
وحدات التحكم المنطقية القابلة للبرمجة |
المقاومات المنسدلة والمنسدلة والمقاومات الحالية المقيدة للتيار في وحدات الإدخال / الإخراج. |
|
محركات السيارات |
مقاومات الكبح الديناميكية للمحركات المؤازرة والسائر الصغيرة. |
|
|
الاختبار والقياس |
إمدادات الطاقة مقاعد البدلاء |
مقاومات حمل الخرج للاختبار والمعايرة. |
|
مولدات الوظائف |
مطابقة الممانعة ومقاومات الإنهاء. |
|
|
الالكترونيات الاستهلاكية |
أجهزة التلفاز والشاشات |
مقاومات دوائر إزالة المغنطة والمقاومات في أقسام CRT وإمدادات الطاقة. |
|
مكبرات الصوت |
مقاومات الباعث وشبكات زوبيل في مضخمات القدرة. |
|
|
إلكترونيات السيارات |
ضوابط الإضاءة |
الاستشعار عن التيار ومحاكاة الحمل لمصابيح LED والإضاءة المتوهجة. |
|
وحدات التحكم في الجسم |
تكييف الإشارة ومقاومات الواجهة. |
|
|
الاتصالات السلكية واللاسلكية |
إمدادات الطاقة للمحطة الأساسية |
مقاومات التحميل لوحدات توزيع الطاقة . |
|
معدات الشبكات |
مقاومات الإنهاء لخطوط النقل |

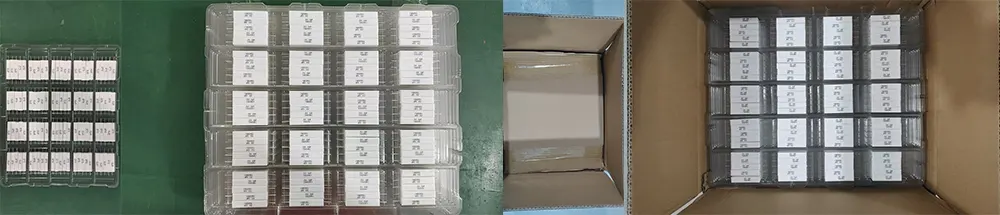

تضمن RST Electric التوصيل الآمن لكل مقاوم سيراميك أفقي:
● التعبئة بالجملة: يتم تعبئة المقاومات في أكياس بلاستيكية مضادة للكهرباء الساكنة، ثم يتم وضعها في علب كرتون مموجة مع بطانة من الرغوة لمنع انحناء الرصاص وتلف السيراميك.
● حماية الرصاص: يتم الاحتفاظ بالأسلاك مستقيمة ومحمية بأغطية طرفية أو شرائط رغوية.
● التوثيق: قوائم التعبئة وشهادات التفتيش متضمنة مع كل شحنة.
● خيارات الشحن: البريد السريع (DHL/FedEx/UPS) للكميات الصغيرة، والشحن الجوي للكميات المتوسطة، والشحن البحري للطلبات بالجملة.
تخضع جميع الوحدات للاختبار الكهربائي والفحص البصري بنسبة 100% قبل التعبئة والتغليف للتأكد من أنها تلبي قيم المقاومة المحددة والمعايير التجميلية.
