المقاوم الأسمنتي الشعاعي

ما الذي يجعل المقاوم الأسمنتي الشعاعي متميزًا في التطبيقات المدمجة عالية الطاقة؟

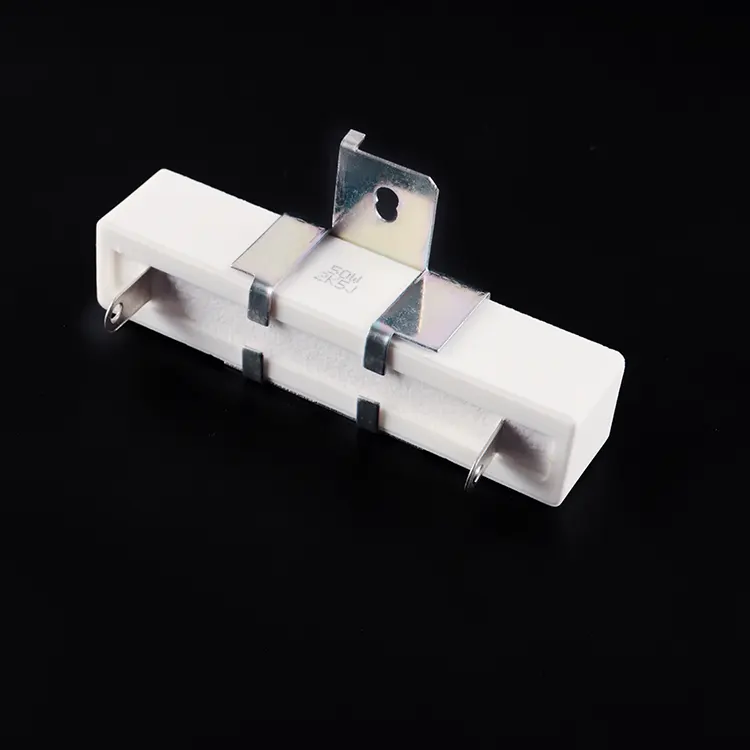

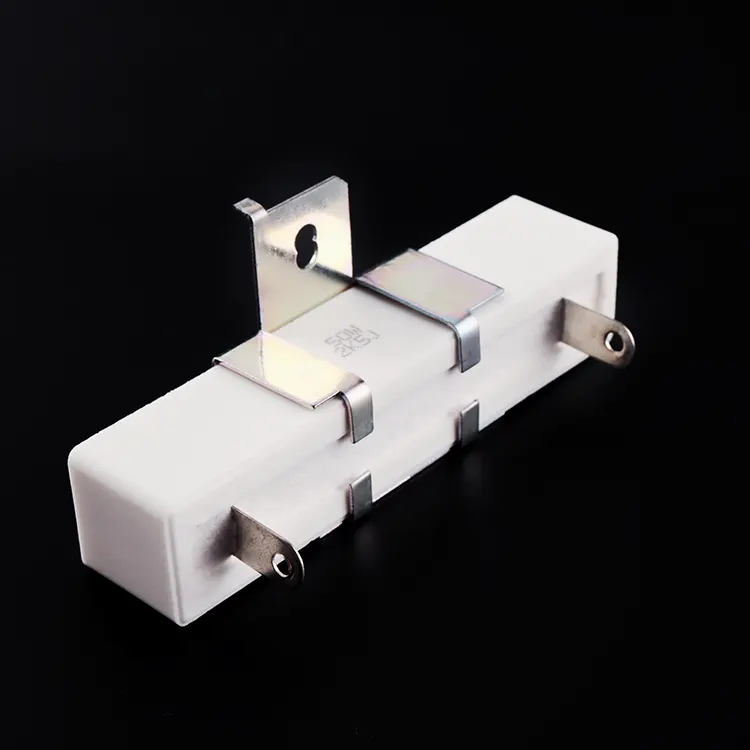

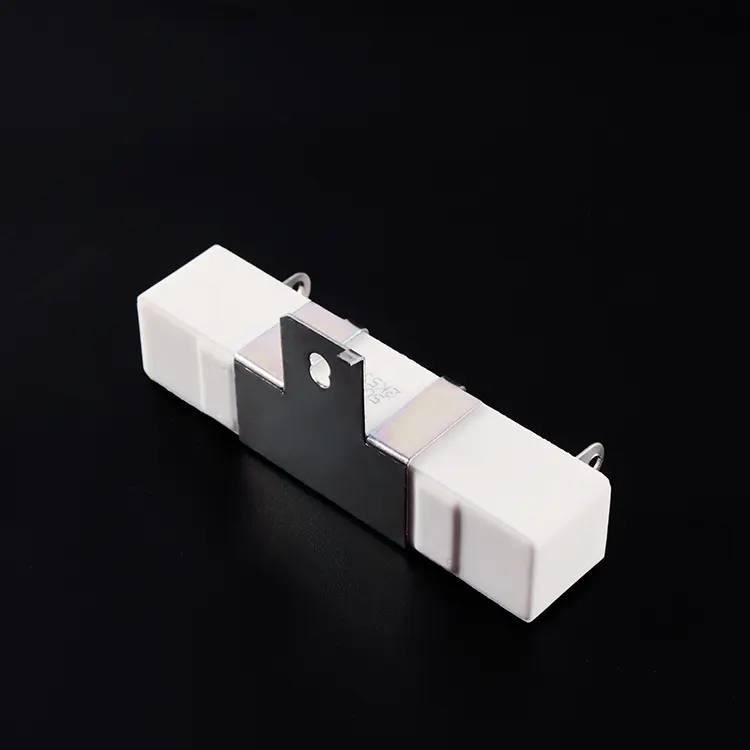

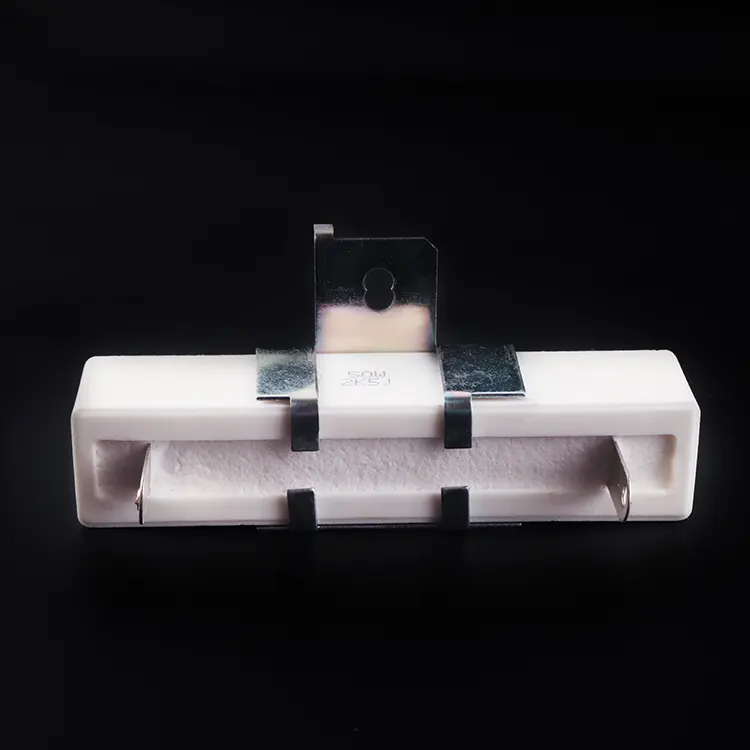

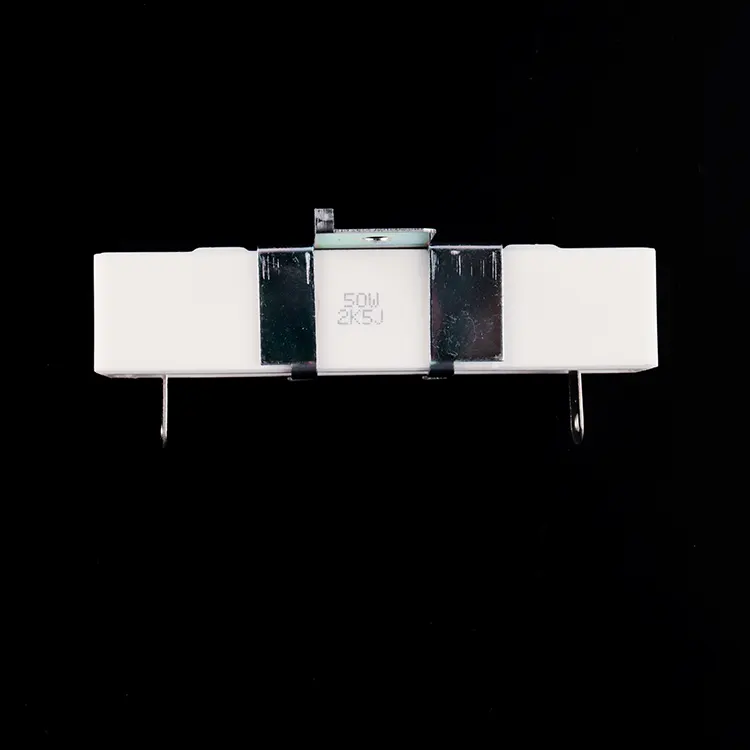

تعمل مقاومة الأسمنت الشعاعي من RST Electric على سد الفجوة بين مقاومات الطاقة المثبتة على PCB والوحدات الأكبر المثبتة على الهيكل، مما يوفر حلاً مدمجًا ولكنه فعال حرارياً للتطبيقات التي تتطلب تبديدًا عاليًا للطاقة في المساحات المقيدة. على عكس المقاومات المحورية أو الشعاعية القياسية التي تعتمد فقط على آثار PCB والهواء المحيط للتبريد، يشتمل مقاوم تثبيت الهيكل هذا على أقواس معدنية قوية تسمح بالتوصيل المباشر بالمشتت الحراري أو هيكل المعدات المعدنية، مما يحسن بشكل كبير نقل الحرارة ويتيح التشغيل المستمر عالي الطاقة.

كيف يتم تصميم المقاوم الأسمنتي عالي الطاقة لتحقيق الموثوقية الحرارية والميكانيكية؟

إن بناء هذا المقاوم الأسمنتي عالي الطاقة يعطي الأولوية للتوصيل الحراري والاستقرار الميكانيكي. يتم تغليف العنصر المقاوم - المتوفر في تكوين ملفوف سلكيًا للتطبيقات منخفضة المقاومة وعالية النبض (حتى 0.1 أوم) أو فيلم معدني لمتطلبات منخفضة الضوضاء وعالية المقاومة (حتى 100 كيلو أوم) - في حشوة من السيليكا غير العضوية ويتم وضعها في علبة سيراميك مقاومة للهب. يتميز تصميم SQHG الفريد بكل من الخيوط الشعاعية للتوصيل الكهربائي وأقواس التثبيت المدمجة مع فتحات مثقوبة مسبقًا (قطر 4.0 مم عادةً) لتثبيت المسمار أو الترباس. تضمن طريقة الاتصال المزدوج هذه السلامة الكهربائية والأمن الميكانيكي، حتى في البيئات عالية الاهتزاز. يكون اتجاه العبوة أفقيًا، حيث يكون المحور الطويل للمقاوم موازيًا لسطح التركيب، مما يقلل من شكل الارتفاع مع زيادة منطقة الاتصال لنقل الحرارة إلى الحد الأقصى.

ما هي الاختبارات الصارمة التي تؤكد متانة المقاوم في البيئات الصناعية؟

تخضع كل وحدة للتحقق الصارم من الجودة. يضمن اختبار قابلية اللحام تغطية >90% تحت درجة حرارة 260±5 درجة مئوية لمدة ثانيتين. يتم التحقق من مقاومة العزل الكهربائي عند 500 فولت تيار متردد لمدة 5 ثوانٍ دون أي عطل. يتم الحفاظ على معامل درجة الحرارة عند ± ± 250 جزء في المليون/درجة مئوية. يؤكد تدوير درجة الحرارة من -55 درجة مئوية إلى +200 درجة مئوية السلامة الهيكلية، بينما يؤكد اختبار التحمل عند الجهد المقدر لمدة 1000 ساعة على الموثوقية على المدى الطويل. يؤكد اختبار التحميل الزائد عند طاقة مصنفة 10× (ملف سلكي) أو طاقة مصنفة 5× (فيلم معدني) على قدرة النبض. باعتبارها شركة مصنعة موثوقة لمقاومات الأسمنت الشعاعي في الصين، تجمع RST Electric ما يزيد عن 10 سنوات من الخبرة في مجال مقاومة الطاقة مع التصنيع الدقيق لتقديم المكونات التي توفر إدارة حرارية قوية في المعدات الصناعية والتجارية.

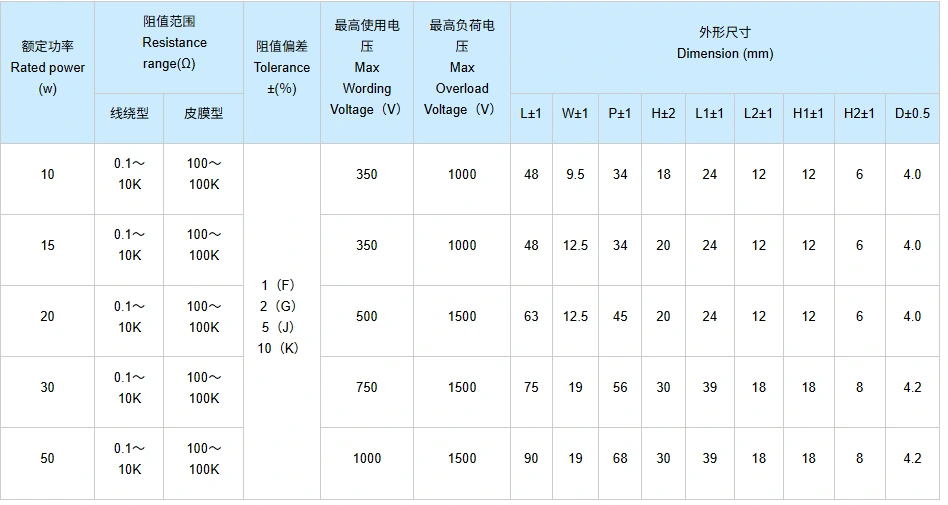

المواصفات الفنية

ما هي مزايا هذا المنتج؟

1. دعامات التثبيت المدمجة - تتيح الأقواس المعدنية المدمجة المزودة بفتحات مثقوبة مسبقًا (4.0-4.2 مم) إمكانية التثبيت الآمن بالهيكل أو المبددات الحرارية، مما يزيد من النقل الحراري إلى أقصى حد.

2. كثافة طاقة عالية - تصل إلى 50 وات في حزمة مستطيلة مدمجة، مثالية للتطبيقات التي تكون فيها مساحة اللوحة محدودة ولكن متطلبات تبديد الطاقة مرتفعة.

3. الإنهاء الكهربائي والميكانيكي المزدوج - توفر الخيوط الشعاعية وصلات لحام بينما توفر الأقواس الدعم الميكانيكي، مما يقلل الضغط على وصلات لحام ثنائي الفينيل متعدد الكلور.

4. تحسين معامل درجة الحرارة - ± ± 250 جزء في المليون/درجة مئوية يضمن قيم مقاومة مستقرة عبر نطاق درجة حرارة التشغيل الكامل.

5. غلاف سيراميك مقاوم للهب - مغلف بحشو السيليكا غير العضوي داخل علبة سيراميك لتبديد الحرارة بشكل ممتاز، والعزل الكهربائي، والحماية الميكانيكية.

6. نطاق مقاومة واسع - إصدار سلكي يصل إلى 0.1Ω لاستشعار التيار العالي؛ إصدار فيلم معدني يصل إلى 100 كيلو أوم لتقسيم الجهد.

7. تشغيل بدرجة حرارة عالية - تشغيل مستمر حتى درجة حرارة الحالة +200 درجة مئوية مع تخفيض خطي.

8.التفاوتات الدقيقة - متوفرة من ±1% إلى ±10% لتلبية متطلبات الدوائر الضيقة أو التصميمات الحساسة للتكلفة.

9. بناء قوي - يتحمل الاهتزاز (50 م / ث²) ودورات درجة الحرارة (-55 درجة مئوية إلى +200 درجة مئوية) دون تدهور الأداء.

10. التحقق الشامل من الجودة - اختبار 100% لقابلية اللحام، وقوة العزل الكهربائي، والقدرة على التحمل وفقًا لمعايير IEC 60115.

تطبيقات المنتج

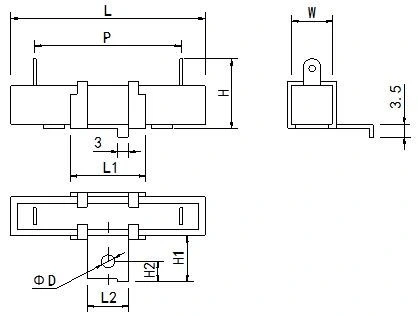

الرسم والأبعاد

الحزمة والشحن

تضمن RST Electric التوصيل الآمن لكل مقاوم أسمنتي شعاعي:

نحن نعلق أهمية كبيرة على سلامة النقل لكل مقاوم سيراميكي. قبل التسليم، سوف نقدم حلول تغليف مخصصة بناءً على حجم الطلب لضمان سلامة المنتجات طوال العملية.

بالنسبة للطلبات العادية، يتم اعتماد عملية تغليف مستقلة: يتم أولاً تغطية كل مقاوم بالكامل بغشاء عازل كهربائي ثابت، ثم يتم وضعه في صندوق مستقل لتوفير الحماية الكافية لجسم السيراميك وهيكل الدعم. بالنسبة للمشتريات واسعة النطاق، يتم استخدام الورق المقوى المموج لتغليف الصندوق بالكامل، مع وجود أقسام رغوية بالداخل لمنع ثني الدبوس بشكل فعال ودعم التشوه، مما يضمن دقة التثبيت.

بالنسبة للأجزاء الرئيسية مثل المسامير والدعامات، سنقوم بالإضافة إلى ذلك بملء وسادات الرغوة للتعزيز لضمان بقائها مستقيمة أثناء النقل ولا تؤثر على التثبيت اللاحق. تكون كل شحنة من البضائع مصحوبة بقائمة تعبئة وشهادة فحص، مما يسهل القبول السريع والأرشفة من قبل العملاء.

طريقة التسليم مرنة ويمكن تكييفها مع حجم الشراء: يمكن للدفعات الصغيرة اختيار خدمات التوصيل السريع الدولية مثل DHL/FedEx/UPS؛ دفعات متوسطة الحجم مناسبة للنقل الجوي؛ يتم نقل الطلبات واسعة النطاق عن طريق البحر، مما يحقق التوازن بين التكلفة والتوقيت.

قبل تعبئة جميع المقاومات الخزفية، يتم إجراء اختبار كهربائي بنسبة 100% وفحص المظهر للتأكد من استيفاء المؤشرات الأساسية مثل قيم المقاومة بدقة، ويتم التحكم بشكل صارم في مظهر المنتج ليتوافق مع المعايير المخصصة، مما يضمن أن المنتجات المسلمة تلبي تمامًا متطلبات الاستخدام والامتثال.
