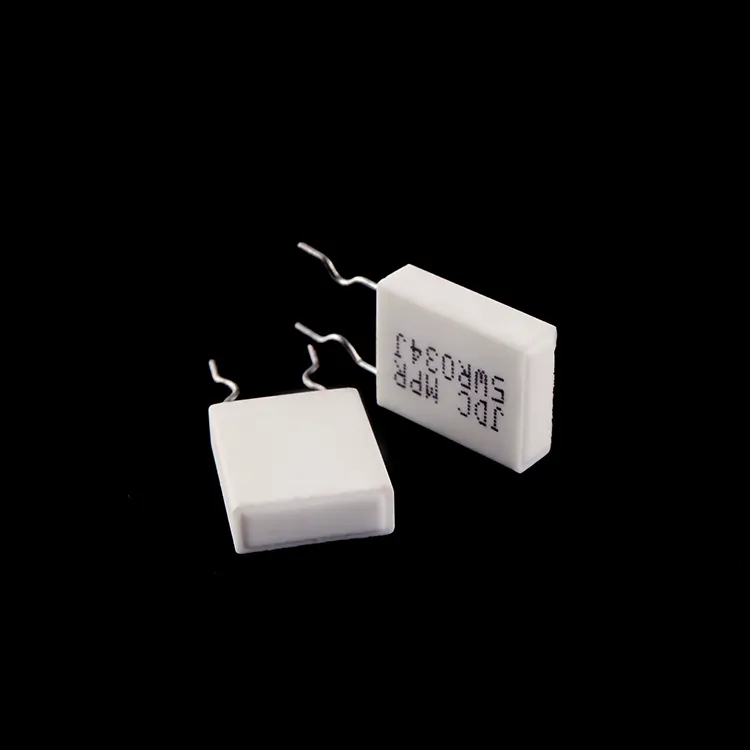

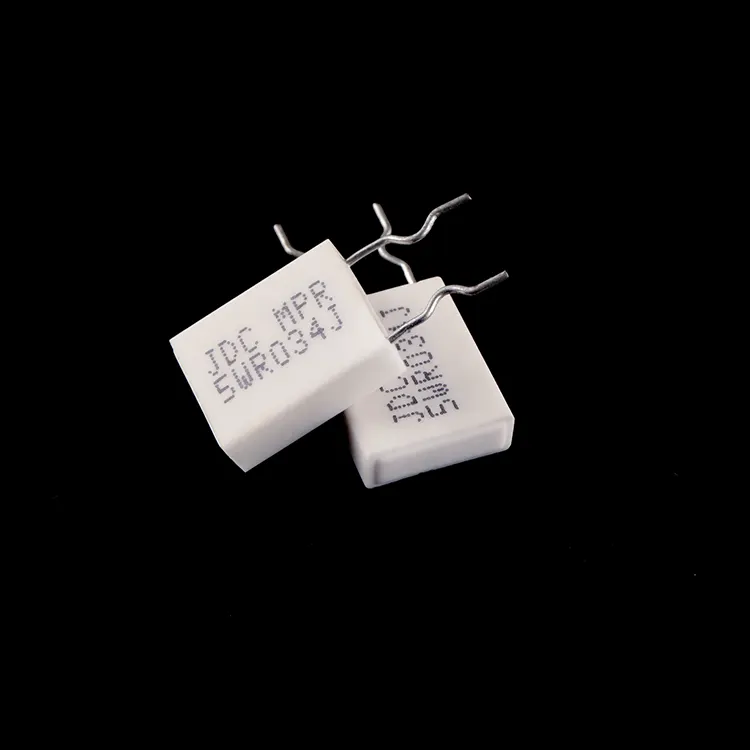

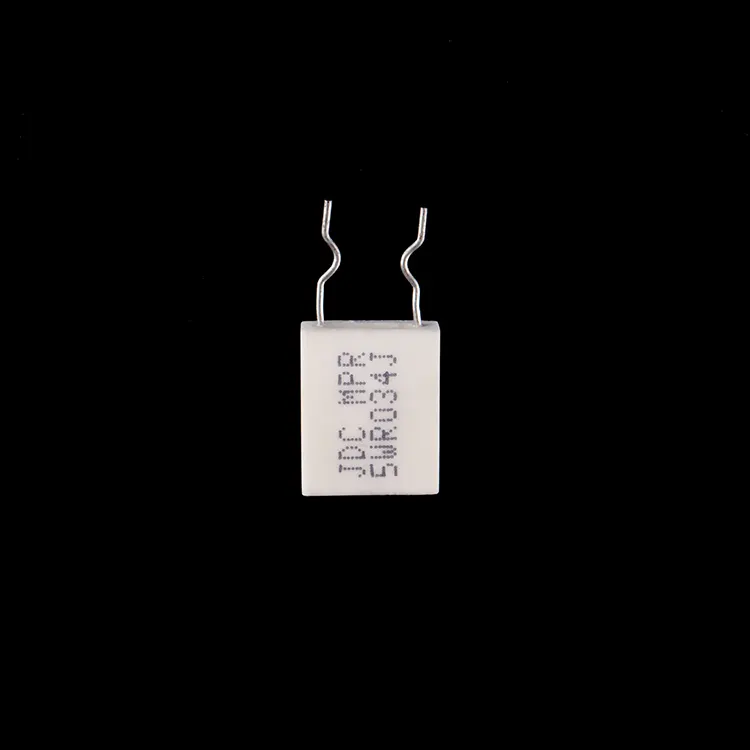

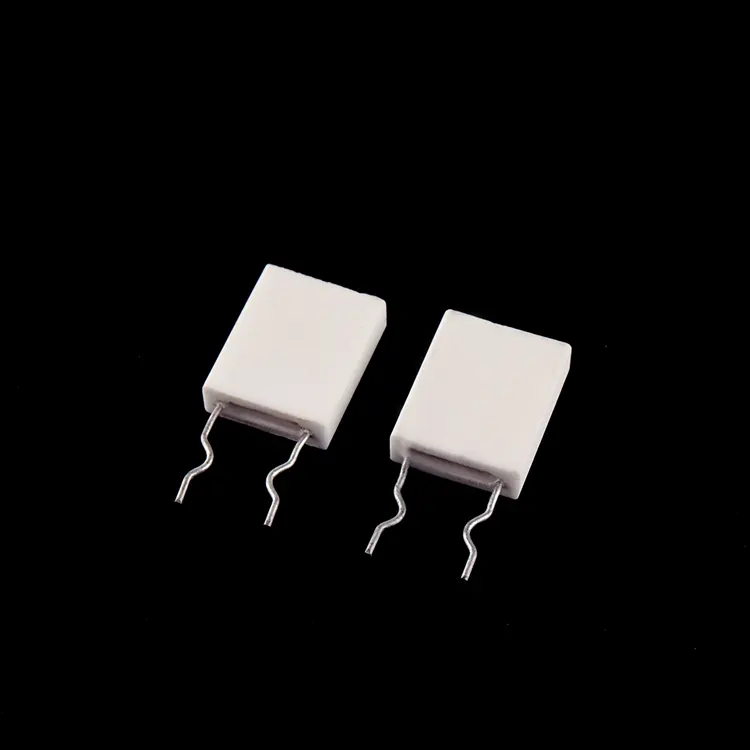

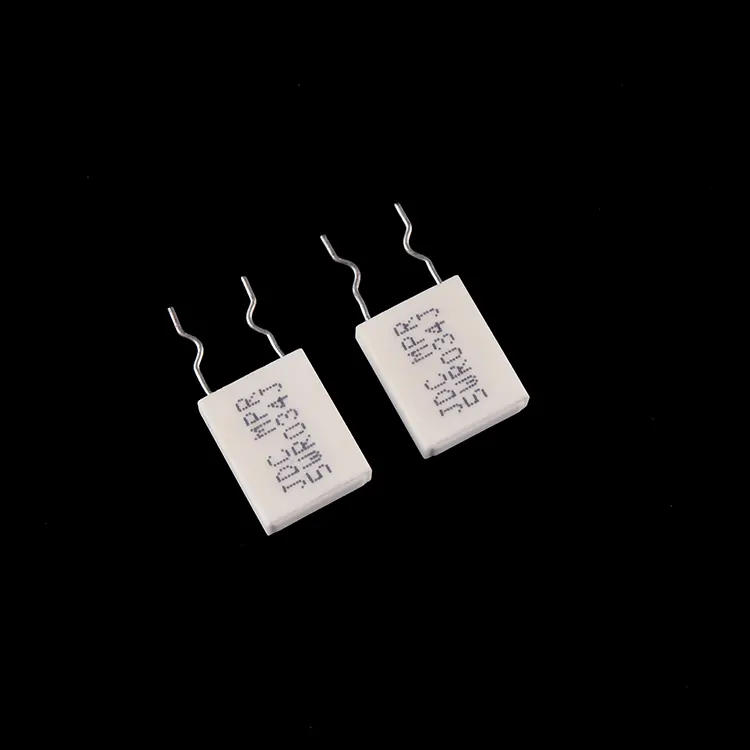

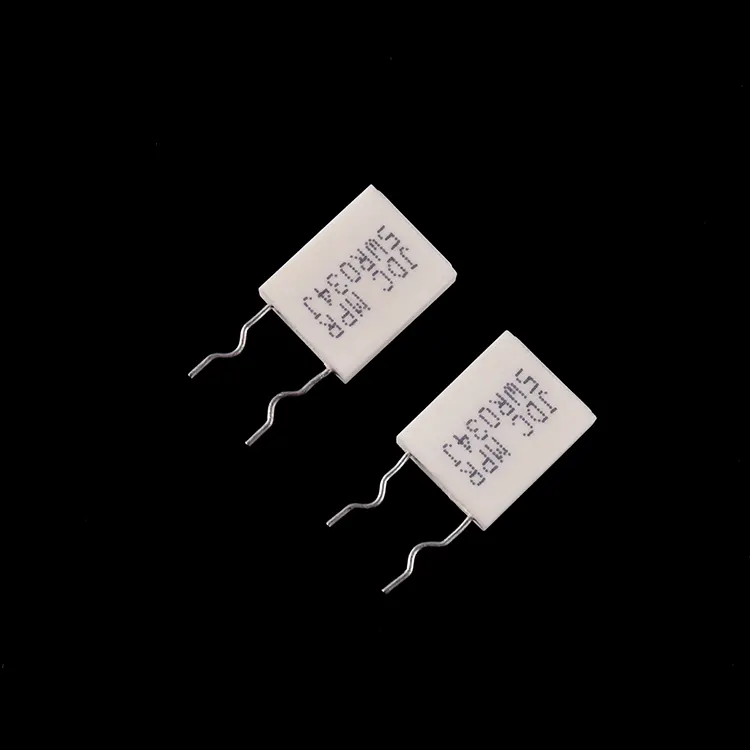

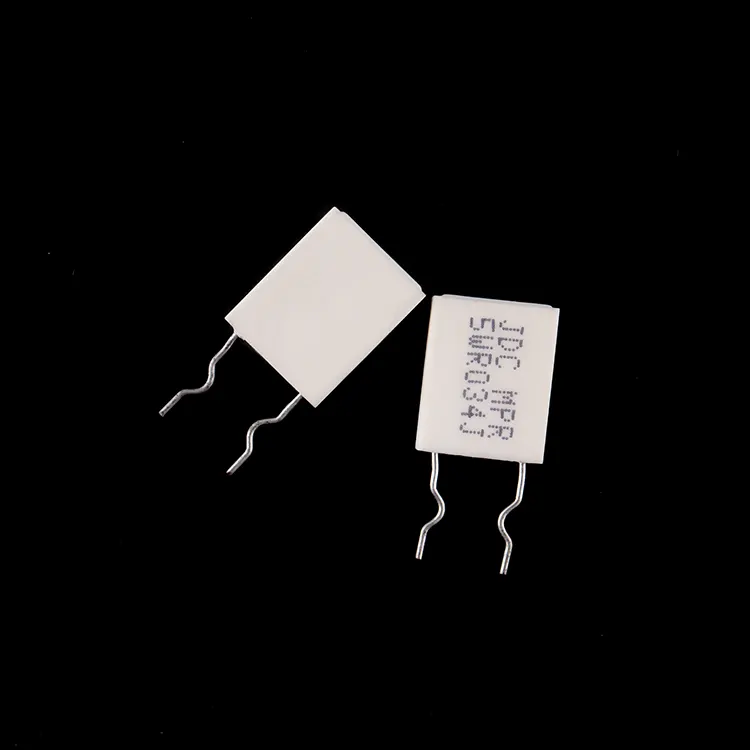

يلبي مقاوم اللوحة المعدنية غير الحثية من RST Electric حاجة ماسة في إلكترونيات الطاقة الحديثة: الحاجة إلى مقاومات منخفضة الحث وذات قدرة عالية على النبض والتي لا تقدم تحولًا في الطور أو ارتفاعًا في الجهد في دوائر التبديل السريع. على عكس المقاومات السلكية التقليدية التي تمتلك بطبيعتها محاثة كبيرة بسبب عنصرها الملتف، يستخدم هذا المقاوم ذو الحث المنخفض عنصر لوحة معدنية مستوية يقلل من المجالات المغناطيسية والحث الطفيلي، مما يجعله مثاليًا للدوائر العازلة، واستشعار التيار في تبديل إمدادات الطاقة، وشبكات الإخراج في مكبرات الصوت عالية التردد.
يؤكد بناء مقاوم اللوحة المعدنية على الأداء الكهربائي والموثوقية الميكانيكية. يتكون العنصر المقاوم من لوحة من سبيكة معدنية محفورة أو مختومة بدقة، تم اختيارها لمعامل درجة الحرارة المنخفضة وخصائص التعامل الممتازة مع النبض. يتم تغليف هذا العنصر في حشوة من السيليكا غير العضوية ويتم وضعه في علبة سيراميك مقاومة للهب، مما يضمن التوصيل الحراري والعزل الكهربائي والحماية من الإجهاد البيئي. تقدم سلسلة MPR تكوينين أساسيين: وحدات أحادية العنصر (2 وات، 3 وات، 5 وات، 10 وات) للتطبيقات القياسية، ووحدات مدمجة متعددة العناصر (2+2، 3+3، 5+5، 7+7) تدمج مقاومتين متطابقتين في حزمة واحدة، مما يوفر مساحة اللوحة ويضمن تتبعًا حراريًا متسقًا لدوائر الاستشعار التفاضلي أو دوائر الدفع والسحب.
يتم التحقق من صحة الأداء الكهربائي من خلال اختبارات صارمة. يتم إجراء اختبار الحمل الزائد بقدرة 2.5× لمدة 5 ثوانٍ (أقل من السلك السلكي بسبب الهيكل المستوي، مما يعكس الاستخدام المقصود في استشعار الحالة المستقرة بدلاً من الكبح عالي الطاقة). يتم الحفاظ على معامل درجة الحرارة عند ± ± 250 جزء في المليون/درجة مئوية، مما يضمن قراءات مستقرة عبر ظروف التشغيل. يؤكد اختبار التحمل عند الجهد المقنن لمدة 1000 ساعة على الموثوقية على المدى الطويل. باعتبارها شركة مصنعة موثوقة لمقاومات الألواح المعدنية غير الحثية في الصين، تجمع RST Electric بين أكثر من 10 سنوات من الخبرة الهندسية لمقاومات الطاقة مع التصنيع الدقيق لتقديم مكونات توفر أداءً دقيقًا ومنخفض التشوه في تطبيقات التردد العالي والطاقة النبضية.
|

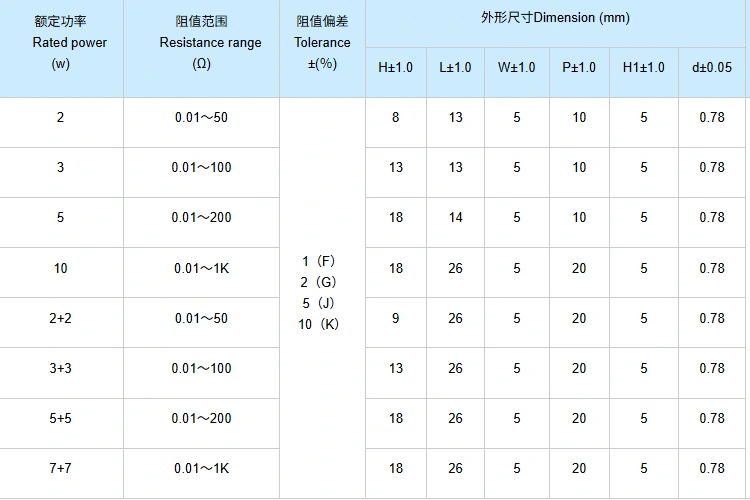

المعلمة |
مواصفة |
|
مسلسل |
MPR (مقاوم الصفائح المعدنية) |
|
الطاقة المقدرة (مفردة) |
2 واط، 3 واط، 5 واط، 10 واط |
|
الطاقة المقدرة (مجتمعة) |
2 واط + 2 واط، 3 واط + 3 واط، 5 واط + 5 واط، 7 واط + 7 واط (عنصران متطابقان لكل حزمة) |
|
نطاق المقاومة |
0.01Ω – 1kΩ (حسب الموديل) |
|
تسامح |
±1% (F)، ±2% (G)، ±5% (J)، ±10% (K) |
|
معامل درجة الحرارة (TCR) |
<±250 جزء في المليون/درجة مئوية |
|
الحد الأقصى لجهد العمل |
يعتمد على المقاومة (P×R)¹/² |
|
القدرة على التحميل الزائد |
2.5 × الطاقة المقدرة لمدة 5 ثواني |
|
عازلة تحمل الجهد |
500VAC لمدة 5 ثواني |
|
مقاومة العزل |
≥ 100 ميجا أوم عند 500 فولت تيار مستمر |
|
نطاق درجة حرارة التشغيل |
-55 درجة مئوية إلى +200 درجة مئوية |
|
مواد الإسكان |
سيراميك مقاوم للهب |
|
التغليف |
حشو السيليكا غير العضوية |
|
الإنهاء |
يؤدي النحاس المحوري المعلب |
|
قوة الرصاص |
اختبار سحب 10N، لا يوجد ضرر واضح |
|
الحث |
منخفضة للغاية (البناء غير الاستقرائي) |
|
امتثال |
بنفايات، سي |
|
المعلمة |
مواصفة |
|
مسلسل |
MPR (مقاوم الصفائح المعدنية) |
|
الطاقة المقدرة (مفردة) |
2 واط، 3 واط، 5 واط، 10 واط |
|
الطاقة المقدرة (مجتمعة) |
2 واط + 2 واط، 3 واط + 3 واط، 5 واط + 5 واط، 7 واط + 7 واط (عنصران متطابقان لكل حزمة) |
|
نطاق المقاومة |
0.01Ω – 1kΩ (حسب الموديل) |
|
تسامح |
±1% (F)، ±2% (G)، ±5% (J)، ±10% (K) |
|
معامل درجة الحرارة (TCR) |
≥ ±250 جزء في المليون/درجة مئوية |
|
الحد الأقصى لجهد العمل |
يعتمد على المقاومة (P×R)¹/² |
|
القدرة على التحميل الزائد |
2.5 × الطاقة المقدرة لمدة 5 ثواني |
|
عازلة تحمل الجهد |
500VAC لمدة 5 ثواني |
|
مقاومة العزل |
≥ 100 ميجا أوم عند 500 فولت تيار مستمر |
|
نطاق درجة حرارة التشغيل |
-55 درجة مئوية إلى +200 درجة مئوية |
|
مواد الإسكان |
سيراميك مقاوم للهب |
|
التغليف |
حشو السيليكا غير العضوية |
|
الإنهاء |
يؤدي النحاس المحوري المعلب |
|
قوة الرصاص |
اختبار سحب 10N، لا يوجد ضرر واضح |
|
الحث |
منخفضة للغاية (البناء غير الاستقرائي) |
|
امتثال |
بنفايات، سي |
1. البناء غير الحثي - يقلل عنصر اللوحة المعدنية المستوية من الحث الطفيلي، مما يتيح الاستخدام في الدوائر عالية التردد (على سبيل المثال، تبديل إمدادات الطاقة، ومضخمات الترددات اللاسلكية) دون إدخال تحول الطور أو تجاوز الجهد.
2. قدرة مقاومة منخفضة للغاية - متوفرة من 0.01 أوم، مما يجعل المقاوم ذو اللوحة المعدنية غير الحثية مثاليًا لاستشعار التيار العالي وتطبيقات التحويل وتوزيع الطاقة منخفض الأومية.
3. معامل درجة الحرارة المنخفضة - ± ± 250 جزء في المليون/درجة مئوية يضمن قيم مقاومة مستقرة عبر نطاق درجة حرارة التشغيل لقياس التيار الدقيق.
4. غلاف سيراميك مقاوم للهب - مغلف بحشو السيليكا غير العضوي داخل علبة سيراميك لتبديد الحرارة بشكل ممتاز وعزل كهربائي.
5. الحزم المجمعة ثنائية العنصر - توفر التكوينات الفريدة 2+2، و3+3، و5+5، و7+7 مقاومتين متطابقتين في مبيت واحد، مما يوفر مساحة PCB ويضمن التتبع الحراري لدوائر الاستشعار التفاضلي أو دوائر الدفع والسحب.
6. قدرة نبض عالية - تم تصميمها لتحمل الطاقة المقدرة بـ 2.5 × لمدة 5 ثوانٍ، وهي مناسبة لتطبيقات الحد من التيار المتدفق وتطبيقات snubber.
7.التفاوتات الدقيقة - متوفرة من ±1% إلى ±10% لتلبية متطلبات الدائرة الضيقة.
8. حزمة مدمجة - تصميم منخفض (ارتفاع 5 مم) ومساحة صغيرة تتيح تخطيطات PCB عالية الكثافة.
9. قوة الرصاص القوية - يضمن اختبار السحب 10N التركيب الموثوق به من خلال الفتحة وسلامة وصلة اللحام.
10. التشكيل القابل للتخصيص - تشكيل الرصاص والأبعاد المخصصة المتاحة لتناسب تخطيطات ثنائي الفينيل متعدد الكلور أو عمليات التجميع المحددة.
|
صناعة |
تطبيق محدد |
وصف |
|
إلكترونيات الطاقة |
تبديل إمدادات الطاقة |
استشعار التيار في الدوائر الأولية والثانوية لمحولات AC-DC. |
|
دوائر السنوبر |
تخميد التذبذبات عالية التردد في شبكات التبديل MOSFET وIGBT. |
|
|
محركات السيارات |
العاكس الاستشعار الحالي |
مقاومات منخفضة الأوم لقياس تيار الطور في BLDC ومحركات المؤازرة. |
|
دوائر البداية الناعمة |
الحد من تيار التدفق لمكثفات ناقل التيار المستمر. |
|
|
محولات عالية التردد |
محولات الرنين |
مقاومات الحمل ذات الحث المنخفض لشركة ذات مسؤولية محدودة وطوبولوجيات الرنين الأخرى. |
|
مضخمات طاقة الترددات اللاسلكية |
أحمال الإخراج غير الحثية للاختبار ومطابقة المعاوقة. |
|
|
إلكترونيات السيارات |
أنظمة إدارة البطارية |
تحويلات تيار عالية الدقة لمراقبة حالة الشحن. |
|
شواحن المركبات الكهربائية |
الاستشعار الحالي في أنظمة EVSE الموجودة على متن الطائرة وخارجها. |
|
|
الاختبار والقياس |
الأحمال الإلكترونية |
عناصر دقيقة منخفضة الأوم لأحمال التيار المستمر القابلة للبرمجة. |
|
أنظمة الحصول على البيانات |
مقاومات التحويل لقنوات قياس التيار العالي. |
|
|
معدات الصوت |
مكبرات الصوت من الفئة D |
تخميد مرشح الإخراج والاستشعار الحالي في مراحل الصوت عالية الطاقة. |
|
عمليات الانتقال النشطة |
مقاومات منخفضة الحث لشبكات مسار الإشارة. |
|
|
الأجهزة الطبية |
دوائر مزيل الرجفان |
مقاومات تفريغ عالية النبض لتوصيل الطاقة لبنك المكثف. |
|
لفائف التدرج التصوير بالرنين المغناطيسي |
الاستشعار الحالي في مخرجات مكبر الصوت المتدرج سريع التبديل. |

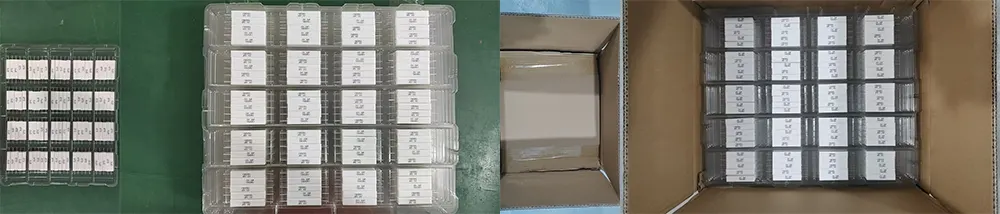

تضمن RST Electric التسليم الآمن لكل مقاومات الألواح المعدنية غير الحثية:
● التعبئة بالجملة: يتم تعبئة المقاومات في صندوق نفطة، ثم يتم وضعها في علب كرتون مموجة لمنع انحناء الرصاص وتلف السيراميك.
● حماية الرصاص: يتم الحفاظ على الخيوط مستقيمة باستخدام أغطية أو شريط من الرغوة.
● تغليف الأزواج المتطابقة: يتم تغليف العبوات المجمعة بشكل فردي لمنع اختلاط الأزواج غير المتطابقة.
● التوثيق: قوائم التعبئة وشهادات التفتيش متضمنة مع كل شحنة.
● خيارات الشحن: البريد السريع (DHL/FedEx/UPS) للكميات الصغيرة، والشحن الجوي للكميات المتوسطة، والشحن البحري للطلبات بالجملة.
تخضع جميع الوحدات للاختبار الكهربائي والفحص البصري بنسبة 100% قبل التعبئة والتغليف للتأكد من أنها تلبي قيم المقاومة المحددة والمعايير التجميلية.
عندما يكون الحث المنخفض والأداء عالي التردد مهمًا، فإن RST Electric تقوم بالتوصيل.
● نحن مصنعون معتمدون مقرهم في الصين، متخصصون في إنتاج مقاومات الألواح المعدنية غير الحثية لأكثر من 10 سنوات.
● تحكم داخلي كامل في ختم/حفر العناصر، وتغليفها، واختبارها - مما يضمن الجودة المتسقة.
● تسعير المصنع مباشرة لكل مقاوم MPR، مع هيكل تكلفة شفاف وبدون وسطاء.
● منشآت حاصلة على شهادة ISO 9001 مع خطوط إنتاج مخصصة لمقاومات الطاقة ذات الحث المنخفض.
● اختبار كهربائي 100% (المقاومة، العزل الكهربائي، العزل) يتم إجراؤه على كل وحدة.
● اختبار العينة وفقًا للمواصفة IEC 60115، بما في ذلك دورة درجة الحرارة، والتحمل، والحرارة الرطبة.
● فريق هندسي ذو خبرة متخصصة في تطبيقات الاستشعار عن التيار والترددات العالية.
● مورد معتمد لمصنعي إمدادات الطاقة، وشركات محركات السيارات، ومنتجي إلكترونيات السيارات في جميع أنحاء العالم.
● سجل حافل بالتصدير إلى أكثر من 40 دولة، بما في ذلك ألمانيا والولايات المتحدة الأمريكية واليابان وكوريا الجنوبية والبرازيل والهند.
● خبرة عميقة في المجال في التطبيقات التي تتطلب محاثة منخفضة للغاية واستشعارًا دقيقًا للتيار.
● تقييمات الطاقة: 2 وات إلى 10 وات فردية؛ تكوينات مجتمعة تصل إلى 7 واط + 7 واط.
● قيم المقاومة: 0.01Ω إلى 1kΩ (تتوفر قيم خاصة).
● التفاوتات: ±1%، ±2%، ±5%، ±10% (التفاوتات المخصصة تصل إلى ±0.5% متاحة).
● TCR: ± ± 250 جزء في المليون/درجة مئوية (يتوفر انخفاض TCR لمتطلبات الدقة).
● تشكيل الرصاص: مستقيم / مقطوع ومشكل / متوقف / مخصص.
● الطرود المجمعة: أزواج متطابقة للاستشعار التفاضلي.
● الأبعاد المخصصة: متاحة لتخطيطات ثنائي الفينيل متعدد الكلور الخاصة.
● المهلة القياسية: 7-10 أيام للتقييمات القياسية؛ 10-15 يومًا لمنتج التخصيص.
● وثائق شاملة: تقارير الاختبار، وشهادات المواد، وإعلانات RoHS/CE.
● ضمان لمدة 12 شهرًا مع استكشاف الأخطاء وإصلاحها عن بعد وإرسال قطع الغيار.
● الدعم الفني متاح للتكامل مع مصادر الطاقة، ومحركات الأقراص، والدوائر عالية التردد.
