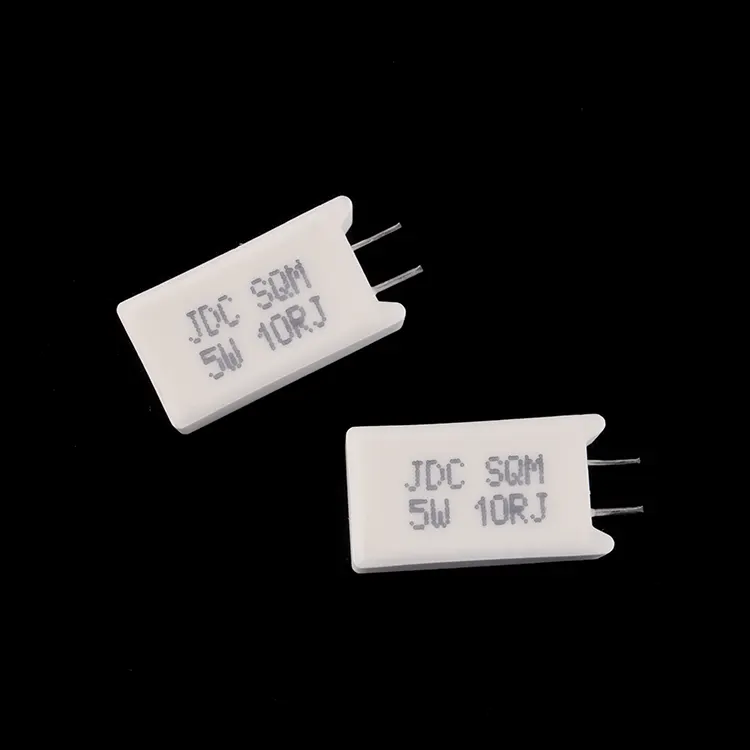

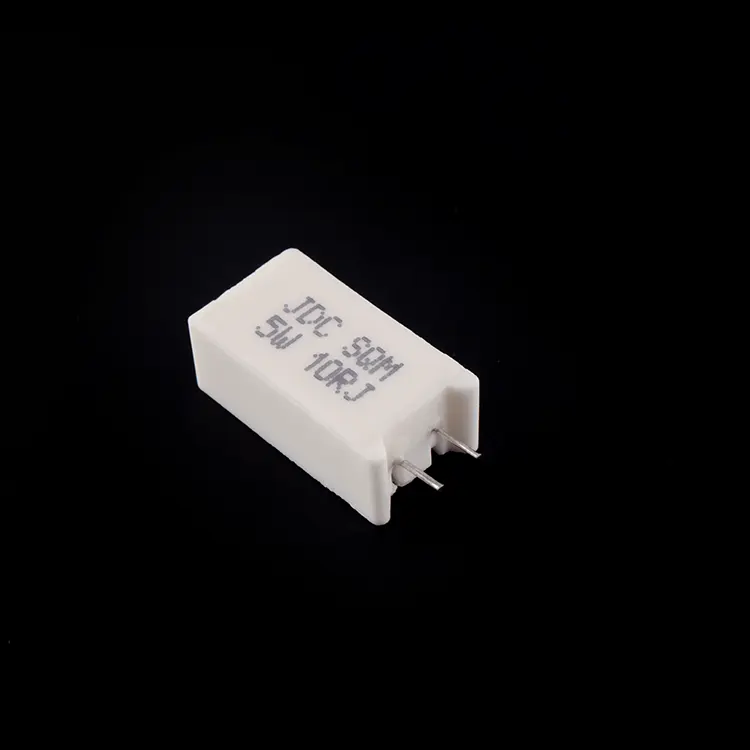

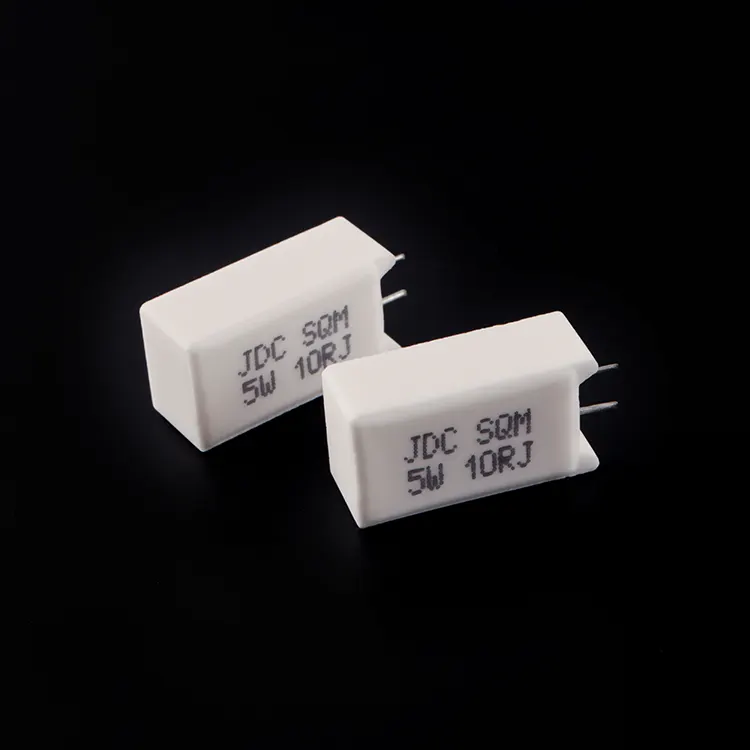

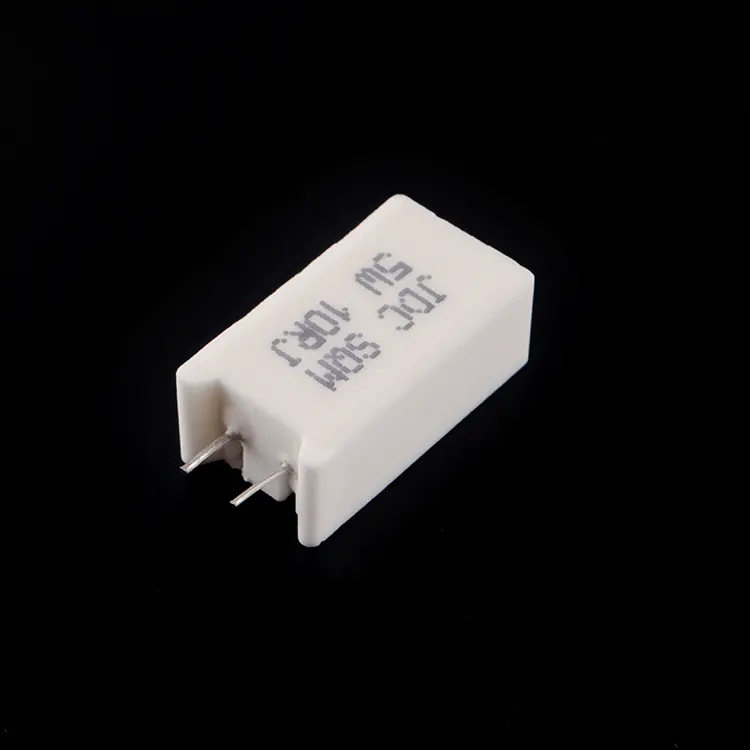

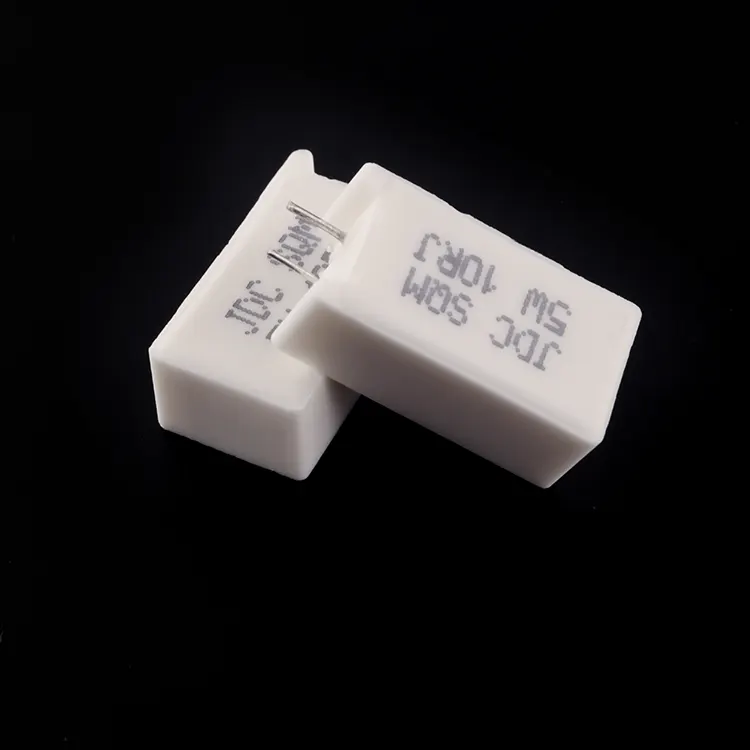

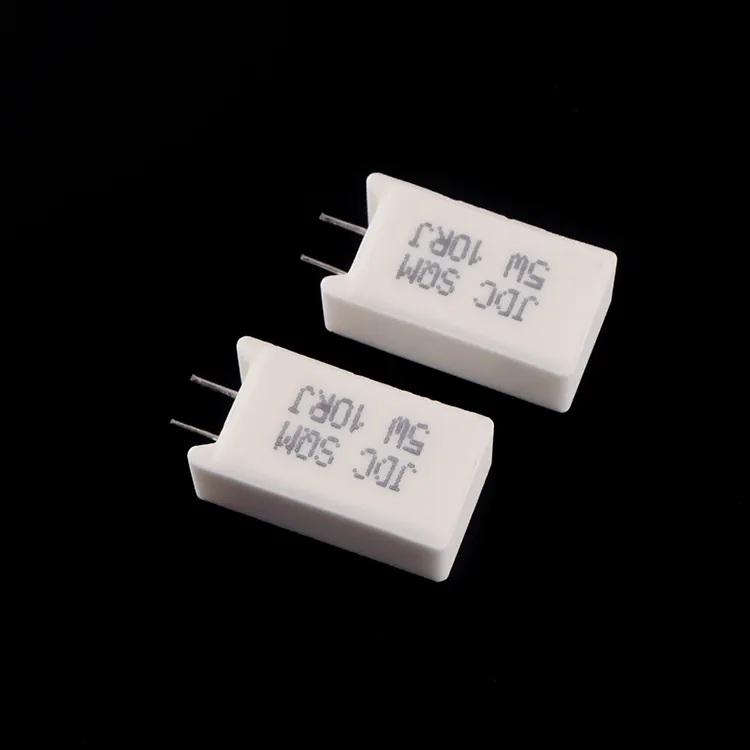

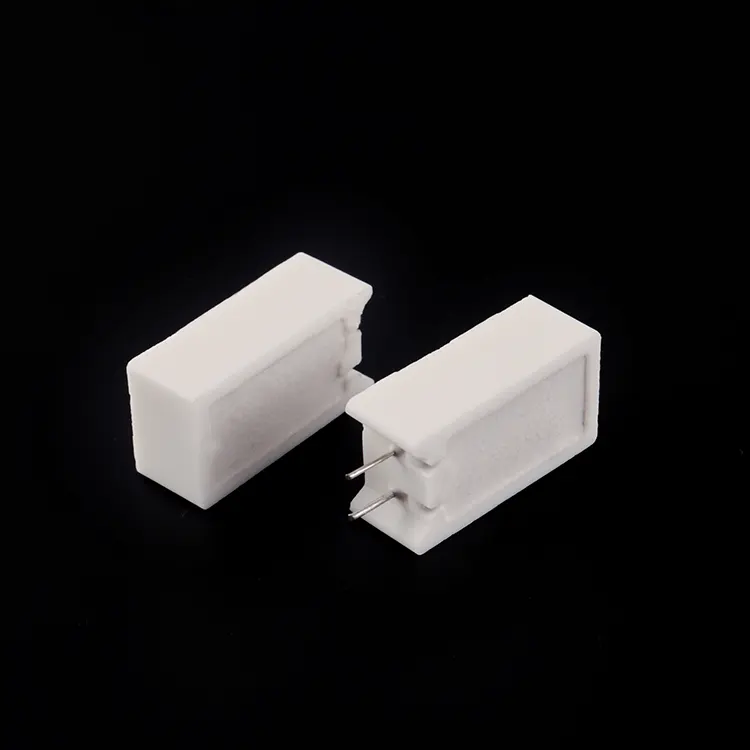

المقاوم السلكي السيراميكي العمودي

ميزة التصميم

يعالج المقاوم السلكي الخزفي العمودي من RST Electric تحديًا شائعًا في تصميم الإلكترونيات الحديثة: توفير تبديد عالي للطاقة داخل مساحة اللوحة المقيدة. على عكس مقاومات الرصاص المحورية الأفقية التي تستهلك مساحة كبيرة من اللوحة الخطية، يتم تركيب هذا المقاوم الشعاعي عموديًا، مع خروج الخيوط من أحد طرفي الجسم الخزفي المستطيل، مما يسمح له بالوقوف في وضع مستقيم. يقلل هذا الاتجاه من أثر ثنائي الفينيل متعدد الكلور بنسبة 50-70% مقارنة بمكونات الرصاص المحورية المكافئة، مما يجعله مثاليًا لإمدادات الطاقة المزدحمة بكثافة، ومحركات المحركات، والإلكترونيات الاستهلاكية.

البناء والإدارة الحرارية والتكوينات

يعطي بناء هذا المقاوم المغطى بالسيراميك الأولوية للإدارة الحرارية والمتانة الميكانيكية. يتم تغليف العنصر المقاوم - المتوفر في بنية ملفوفة سلكيًا للحصول على قدرة نبضية عالية (تصل إلى 0.1 أوم) أو فيلم معدني لضوضاء منخفضة ومقاومة عالية (حتى 100 كيلو أوم) - في حشوة من السيليكا غير العضوية ويتم وضعها في علبة سيراميك مقاومة للهب. يعزز الاتجاه الرأسي بشكل طبيعي التبريد الحراري، بينما توفر الخيوط الشعاعية تركيبًا آمنًا من خلال الفتحة مع قوة وصلة لحام ممتازة. تتضمن سلسلة SQM حزمًا رأسية قياسية بالإضافة إلى تكوينين خاصين: WS (جسم عريض نحيف) وWB (تباعد بين الرصاص ممتد لجسم عريض)، مما يوفر مرونة في التصميم لأنماط فتحات التثبيت المختلفة ومتطلبات خلوص الجهد.

التحقق من الجودة وخبرة التصنيع

تخضع كل وحدة للتحقق الشامل. يضمن اختبار قابلية اللحام تغطية >90% عند درجة حرارة 260±5 درجة مئوية لمدة ثانيتين. يتم التحقق من مقاومة العزل الكهربائي عند 500 فولت تيار متردد لمدة 5 ثوانٍ دون أي عطل. يتم الحفاظ على معامل درجة الحرارة عند ± ± 250 جزء في المليون/درجة مئوية (أفضل من المعادل الأفقي القياسي). يؤكد تدوير درجة الحرارة من -55 درجة مئوية إلى +200 درجة مئوية السلامة الهيكلية، بينما يؤكد اختبار التحمل عند الجهد المقدر لمدة 1000 ساعة على الموثوقية على المدى الطويل. يؤكد اختبار التحميل الزائد عند طاقة مصنفة 10× (ملف سلكي) أو طاقة مصنفة 5× (فيلم معدني) على قدرة النبض. باعتبارها شركة مصنعة موثوقة لمقاومات السيراميك العمودية في الصين، تجمع RST Electric ما يزيد عن 10 سنوات من الخبرة في مجال مقاومة الطاقة مع التصنيع الدقيق لتقديم مكونات تعمل على تحسين مساحة اللوحة دون المساس بالأداء.

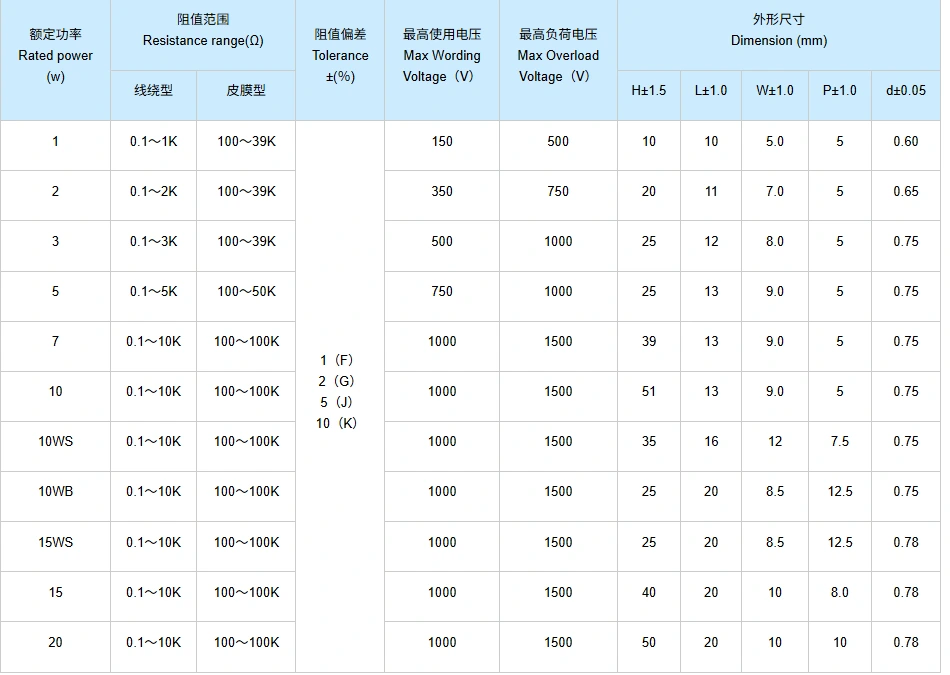

المواصفات الفنية

ميزات المنتج للمقاوم السلكي الخزفي العمودي

1. التوجه الرأسي الموفر للمساحة - يسمح تصميم الرصاص الشعاعي بالتركيب في وضع مستقيم، مما يقلل من أثر ثنائي الفينيل متعدد الكلور بنسبة 50-70% مقارنة ببدائل الرصاص المحورية.

2. تقنية العنصر المزدوج - خيار السلك السلكي لمقاومة منخفضة (0.1 أوم) وقدرة نبض عالية؛ خيار الفيلم المعدني للضوضاء المنخفضة والمقاومة العالية (100 كيلو أوم).

3. تحسين معامل درجة الحرارة - ± ± 250 جزء في المليون/درجة مئوية يوفر استقرارًا أفضل عبر نطاق درجة حرارة التشغيل مقارنة بالمقاومات الخزفية القياسية.

4. غطاء سيراميك مقاوم للهب - مغلف بحشو السيليكا غير العضوي داخل علبة سيراميك لتبديد الحرارة بشكل ممتاز، والعزل الكهربائي، والحماية الميكانيكية.

5. أنماط هيكل متعددة - تكوينات عمودية قياسية (SQM)، وهيكل عريض نحيف (WS)، وتكوينات تباعد الرصاص الممتدة (WB) للهيكل العريض لتحقيق مرونة التصميم.

6. تشغيل بدرجة حرارة عالية - تشغيل مستمر حتى درجة حرارة السطح +200 درجة مئوية مع تخفيض خطي للاستخدام الآمن.

7.التفاوتات الدقيقة - متوفرة من ±1% إلى ±10% لتلبية متطلبات الدوائر الضيقة أو التصميمات الحساسة للتكلفة.

8. قوة الرصاص القوية - يضمن اختبار السحب 10N التركيب الموثوق به من خلال الفتحة ومقاومة الاهتزاز.

9. تباعد الرصاص القياسي - خطوة متسقة (5 مم، 7.5 مم، 8 مم، 10 مم، 12.5 مم) تستوعب تخطيطات ثنائي الفينيل متعدد الكلور الشائعة ومعدات الإدراج التلقائي.

تطبيقات المنتج

الرسم والأبعاد

الحزمة والشحن

تضمن شركة RST Electric التوصيل الآمن لكل مقاوم سلكي من السيراميك العمودي:

● التعبئة بالجملة: يتم تعبئة المقاومات في أكياس بلاستيكية مضادة للكهرباء الاستاتيكية مع بطانة من الرغوة، ثم يتم وضعها في علب كرتون مموجة لمنع انحناء الرصاص وتلف السيراميك.

● حماية الرصاص: يتم الحفاظ على الخيوط الشعاعية مستقيمة ومحمية بأغطية طرفية رغوية.

● التوثيق: قوائم التعبئة وشهادات التفتيش متضمنة مع كل شحنة.

● خيارات الشحن: البريد السريع (DHL/FedEx/UPS) للكميات الصغيرة، والشحن الجوي للكميات المتوسطة، والشحن البحري للطلبات بالجملة.

تخضع جميع الوحدات للاختبار الكهربائي والفحص البصري بنسبة 100% قبل التعبئة والتغليف للتأكد من أنها تلبي قيم المقاومة المحددة والمعايير التجميلية.

فيما يتعلق بنا

RST Electric هي شركة مصنعة معتمدة قانونيًا في الصين، متخصصة في إنتاج مقاومات الأسلاك السلكية الخزفية العمودية. نحن نركز على معالجة نقطة الألم الأساسية المتمثلة في مساحة PCB المحدودة في التصميم الإلكتروني الحديث، ونلتزم بتزويد العملاء العالميين بحلول مقاومة عالية الأداء وموفرة للمساحة. نحن شركة تصنيع مقاومة عمودية محترفة في هذه الصناعة.

طوال عملية الإنتاج بأكملها، نحقق التحكم الذاتي الكامل في العملية. بدءًا من لف مكونات ملفوفة بالأسلاك، وترسيب الأفلام المعدنية، وحتى التغليف والفحص النهائي، يتم إنجاز كل ذلك بواسطة فريقنا الداخلي. يضمن نموذج الإدارة الذاتية للعملية الكاملة هذا استقرار جودة المنتج ويزيل الجودة غير المتساوية الناتجة عن الاستعانة بمصادر خارجية للمراحل الفردية. نحن نلتزم بنموذج التوريد المباشر للمصنع، مع هيكل تكلفة شفاف وبدون روابط وسيطة، مما يتيح للعملاء شراء مقاومات عالية الجودة بأسعار أكثر ملاءمة مع التمتع بضمان الجودة الموثوق به.

لقد حصلت قاعدة الإنتاج الخاصة بنا على شهادة ISO 9001 وهي مجهزة بخط إنتاج حصري للمقاومات الخزفية ذات الرصاص الشعاعي. عملية الإنتاج موحدة ويتم التحكم فيها بدقة. تخضع كل مقاومة سلكية خزفية رأسية لاختبار كهربائي بنسبة 100%، وتغطي المؤشرات الأساسية مثل قيمة المقاومة، وقوة العزل الكهربائي، وأداء العزل. نقوم أيضًا بإجراء اختبارات العينات وفقًا لمعيار IEC 60115، بما في ذلك اختبار درجة الحرارة، والمتانة، والرطوبة، لضمان التشغيل المستقر للمنتج. يتمتع فريقنا الهندسي بخبرة عالية ويركز على تطبيقات مقاومة الطاقة في سيناريوهات محدودة المساحة، مما يوفر الدعم الفني الاحترافي لعملائنا.

بفضل جودة المنتج المستقرة والخدمات المهنية، أصبحنا موردًا موثوقًا به لمصنعي معدات الطاقة العالمية، ومصنعي المعدات الأصلية للأجهزة المنزلية، وشركات التحكم الصناعية. يتم تصدير منتجاتنا إلى أكثر من 40 دولة بما في ذلك ألمانيا والولايات المتحدة واليابان وكوريا الجنوبية والبرازيل والهند. في مجال تطبيق "سعة الطاقة الكبيرة في مساحة PCB الصغيرة"، لدينا خبرة صناعية غنية ويمكننا تقديم خدمات تخصيص شاملة ودعم توصيل موثوق. نحن نقدم ضمانًا لمدة 12 شهرًا وخدمة ما بعد البيع الاحترافية، ونلتزم بإيجاد قيمة طويلة الأمد للعملاء العالميين.
